20–50 kW allt-i-ett batterienergilagringssystem för kommersiella och solenergiapplikationer

Ett skåp istället för tre upphandlingslistor

Ett solenergi-plus-lagringsprojekt innebär normalt tre leverantörer: en PV-växelriktare, ett batteriställ och en styrenhet som talar till båda. Var och en har sin egen garanti, sin egen driftsättningsingenjör och sitt eget skyllspel när systemet underpresterar. Detta 20–50 kW allt-i-ett batterienergilagringssystem för kommersiella och solenergiapplikationer kollapsar alla tre till en enda leverans.

Växelriktarsteget accepterar upp till 26kW DC från din takmatris (39kW på 30kW-modellen, 65kW på 50kW-modellen) över 2/4 MPPT-trackers, så batteriet laddas från solenergi utan en separat hybridväxelriktare eller en extra stränglåda.

Inuti finns ett 51,2 kWh LFP-batteri byggt av fem 10,24 kWh-paket, plus lokal kontrolllogik som kör egenförbrukning, tidsförskjutning och nätbackup från samma skärm. För en webbplats som bara vill ha självanvändning av solenergi plus avbrottsskydd är detta den kortaste vägen från beställning till export.

Varför Solar Input Rating är viktigt

26kW maximal PV-ingång på 20kW-modellen låter arrayen överskrida växelriktarens klassificering; MPPT klämmer överskott istället för att klippa dagtid.

2/4 MPPT-sätt: två spårare som standard, fyra där ditt tak vetter mot olika azimut - den ena skuggade sidan stoppar inte den andra.

Märknätspänningen är 380V AC med 50/60Hz ±5Hz tolerans, så samma skåp betjänar 50Hz och 60Hz marknader utan en fabriksvariant.

Vid 97 % maximal verkningsgrad och 90 % urladdningsdjup når mer av varje solenergi kilowattimme belastningen istället för att gå förlorad i omvandlingen.

Kommunikation över CAN/RS485/WiFi omfattar lokal övervakning, växelriktarhandskakningar och fjärravläsningar utan att köpa en separat gateway.

AC botteningång, trefas fyrtrådig (3L+N+PE), håller kabeldragningen inne i sockeln och förkortar körningen till huvudcentralen.

Tekniska specifikationer

Där ett 20-50kW skåp tjänar sitt stöd

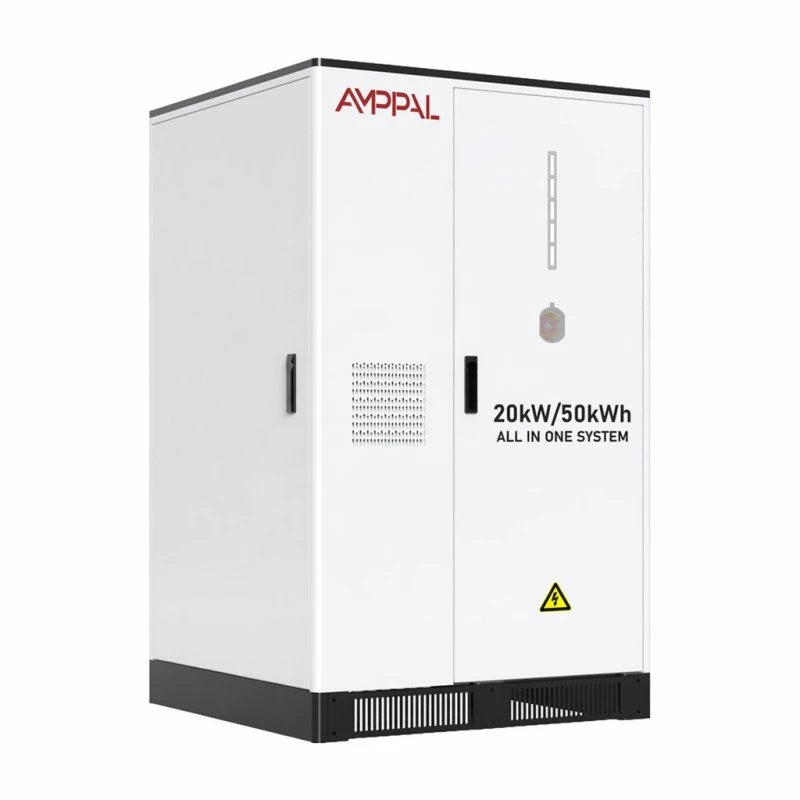

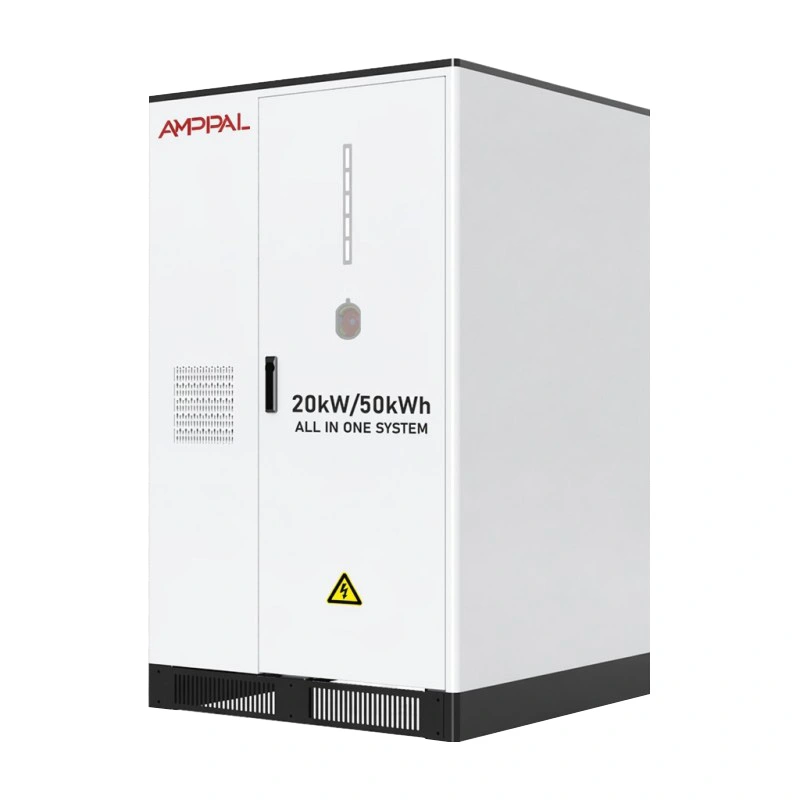

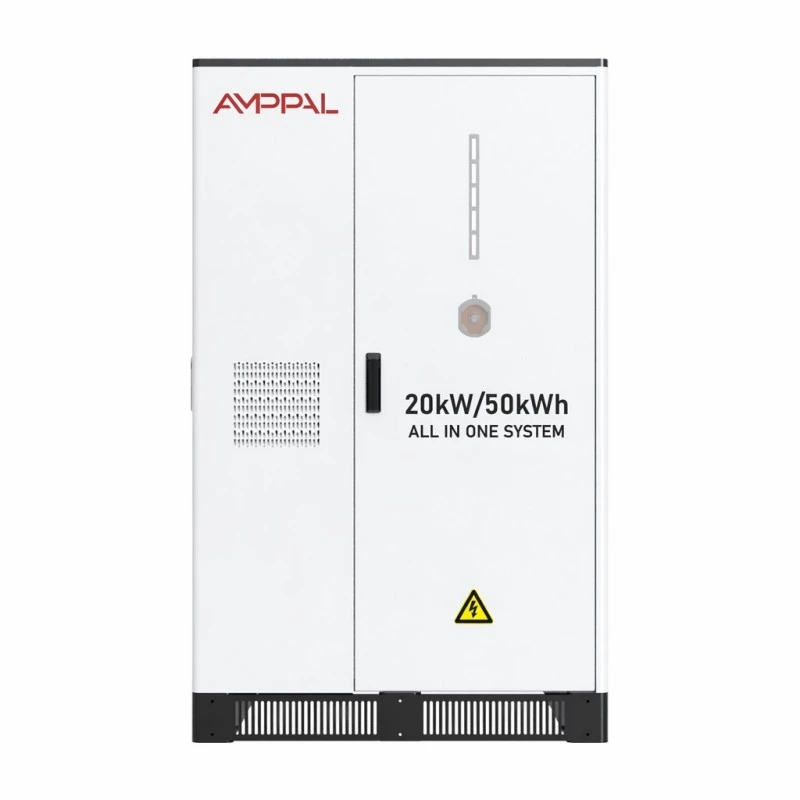

Små fabriker med solenergi på taket och produktionstoppar på eftermiddagen: 20kW/51,2kWh-modellen täcker en efterfråganstopp på 20kW under ungefär två och en halv timme.

Hotell och pensionat som har luftkonditionering mot en tidstariff: ladda över natten, tömma genom kylfönstret.

Jordbruksbearbetningsplatser med intermittent nätkvalitet — skåpet går genom spänningsfall på lokal kontroll utan extern EMS-mjukvara.

Detaljhandelskedjor och verkstäder som hyr utrymme: ett skåp behöver inget dedikerat batterirum, bara en platt betongplatta och kabelåtkomst.

EV-förplatser med måttlig laddningsbelastning: buffert 2-4 långsamma laddare från en svag nätanslutning utan att uppgradera transformatorn.

Hur hybridtopologin går om dagen

På morgonen matar MPPT-spårarna solenergi in i byggnadsbelastningen först. Överskott går in i batteriet tills det når det programmerade SOC-taket, vanligtvis 90-100 % beroende på din tariffplan.

När belastningen överstiger solenergi plus batteri täcker nätet balansen sömlöst - ett konverteringssteg, inte två lådor som förhandlar över en buss.

På natten laddas batteriet ur under högtrafiktimmar och EMS reserverar en golv-SOC för nätbackup. Eftersom den lokala styrenheten håller schemat, stoppar en förlorad internetanslutning inte växlingslogiken – den stoppar bara fjärrkontrollpanelen.

Vad säkerhetsfilen innehåller

Brandskydd är aerosol på PACK-nivå och aerosol igen på skåpnivå - två oberoende steg riktade mot de två olika platserna en termisk händelse kan starta.

LFP 3.2V/100Ah-celler bär CE och RoHS på förpackningsnivå, och den kompletta utrustningen levereras med UN38.3 och MSDS-dokumentation för tull och försäkring.

Intelligent luftkylning håller de fem förpackningarna inom ett smalt temperaturband; fläktkurvan följer celltemperaturen snarare än att gå på full fart hela dagen.

IP54-kapsling passar utomhustakplatser och täckta växtrum; elfacket är separerat från batterifacket inuti skåpet.

Cykellivslängden anges till >6000 gånger vid 0,5C och 25°C med minst 80 % energiretention — en hel cykel per arbetsdag är ungefär tjugo år innan tröskeln nås.

Omgivande fönster är 0°C till +50°C med 0-95%RH luftfuktighet och 2000m höjd (nedsatt ovan); de flesta ouppvärmda växtrum sitter inuti den.

Hur 850 kg skåpet är byggt i Yueqing

1. Cellintag — inkommande LFP-celler tas med batchprov för kapacitet och internt motstånd innan någon förpackningsmontering påbörjas.

2. Förpackningsmontering — 102,4V/10,24kWh-paket är svetsade, anslutna och isoleringstestade med förpackningens BMS monterad.

3. Skåpstillverkning — stålplåt är CNC-skuren, böjd och svetsad, sedan förbehandlad och pulverlackerad på samma linje som används för laddningsprodukterna.

4. Inverterintegration — PV-steget, batteriets DC-steget och AC-terminalerna kopplas med den lokala styrenheten till en buss.

5. Brand- och termisk inredning — aerosolgeneratorer, luftkanaler och temperatursensorer är installerade och funktionskontrollerade.

6. Driftsättningskörning — varje skåp fullbordar en full 0,5C laddning och urladdning med paketnivåspänning och temperatur loggade.

7. Grid-simulering — övergångar på nätet och utanför nätet verifieras mot en programmerbar AC-källa innan de släpps.

8. Packning — skåpet är bultat till en förstärkt pall med stötindikatorer, lindad och förberedd för containerlastning.

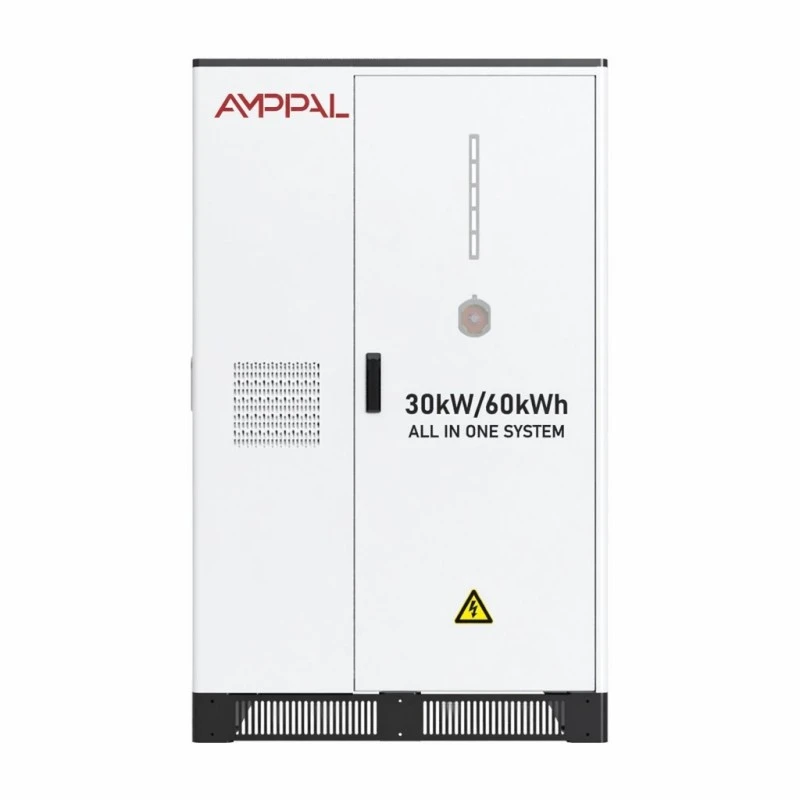

Plocka mellan 20, 30 och 50kW

Matcha modellen med din import i värsta fall, inte ditt genomsnitt. Mät efterfrågan per halvtimme som faktiskt driver din faktura: 20kW-modellen bär upp till 20kW belastning från batteri, 30kW-modellen 30kW och 50kW-modellen 50kW. Energi följer: 51,2, 61,44 respektive 107kWh.

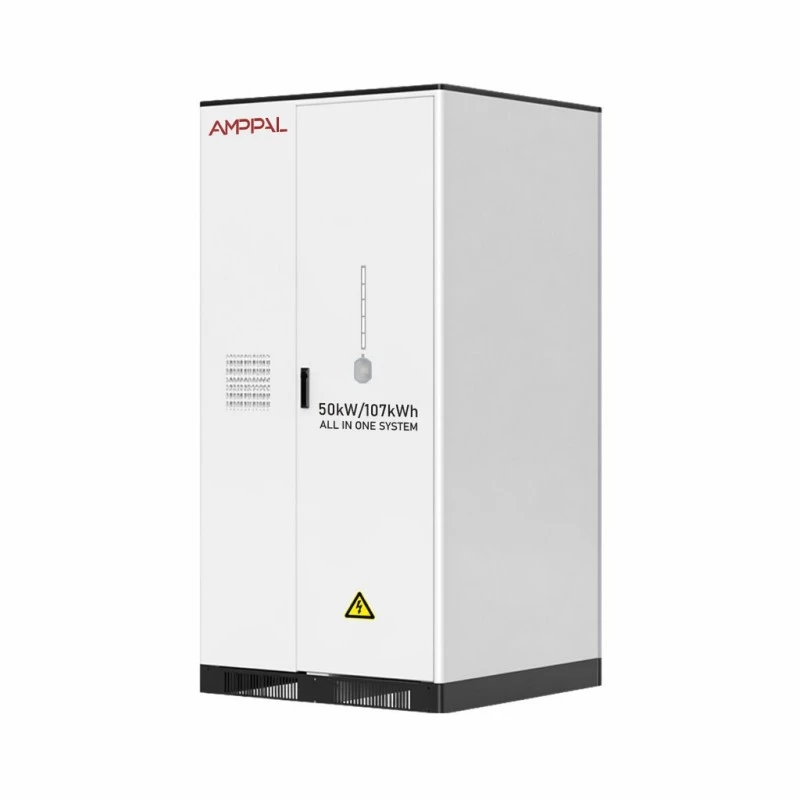

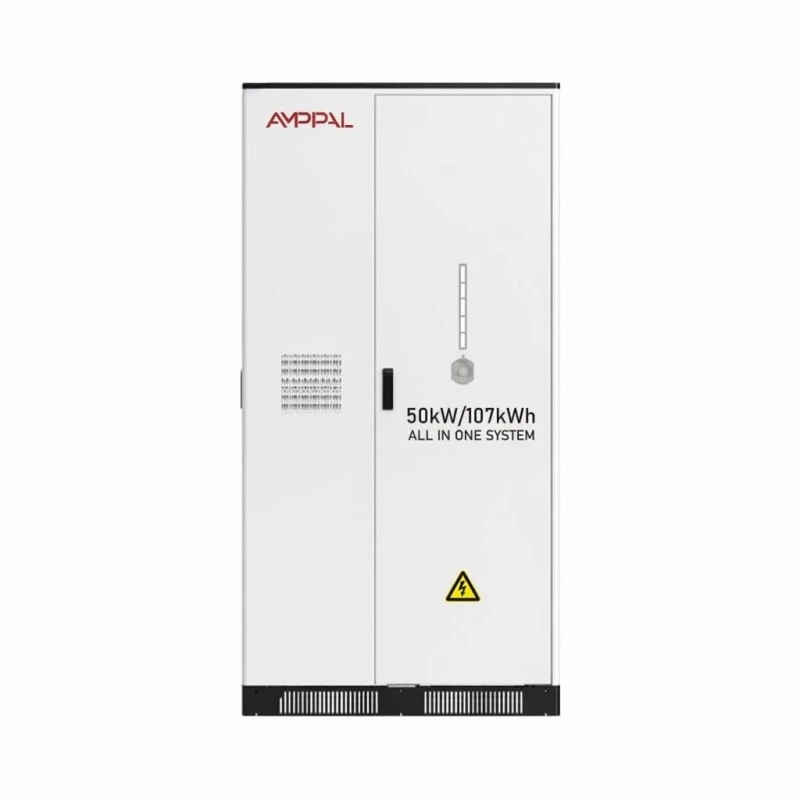

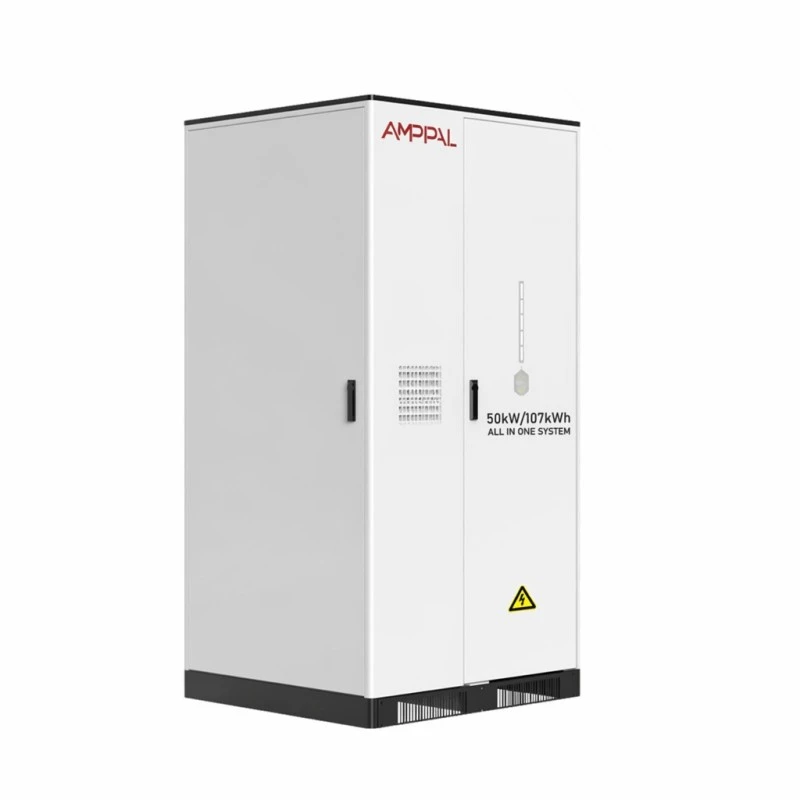

Skåpet på 50 kW är fysiskt annorlunda — 1100*1205*2200 mm och 1200 kg mot 1000*1106*1640 mm och 850 kg för de två mindre — så kontrollera dina dörrbredder, golvlastning och kranåtkomst innan du bestämmer dig.

Om din webbplats inte har några problem med import av rutnät och ingen spridning av användningstid, är det här skåpet troligen fel utgifter. Det lönar sig genom egenkonsumtion och tariffskifte; utan dessa är ett batteri en parkerad tillgång. Vi skulle berätta det innan vi tar din beställning.

Jämför offerter mellan leverantörer

Fråga om den angivna verkningsgraden är på systemnivå eller endast omriktare. Vår är 97% max, mätt vid skåpsgränsen inklusive hjälplaster.

Fråga om brandskyddet täcker både förpackningsnivå och skåpnivå — en offert med skåpsaerosol lämnar bara förpackningarna oskyddade.

Fråga vad MPPT-ingångstaket är; en "20kW hybrid" som accepterar endast 15kW PV tvingar dig att köpa en andra växelriktare senare.

Fråga om EMS: kan den lokala styrenheten köras utan molnet? Vår gör det, vilket är viktigt på marknader med fläckiga anslutningar.

Kommersiella villkor: 25-35 arbetsdagar för standardmodeller, fem års garanti på hela skåpet, MOQ för en enhet för utvärderingsorder.

Skickar ett skåp i ett stycke

20kW- och 30kW-modellerna är 1000*1106*1640 mm och väger 850-950 kg; 50kW-modellen är 1100*1205*2200mm vid 1200kg. Var och en skickas på en förstärkt stålpall med gaffeltruckfickor, redo för en bakgavellyft på destinationen.

En enhet tar ungefär en tredjedel av en 20 fots container; två passar bekvämt med stag. Eftersom batteriet är installerat är försändelsen klassificerad som UN3480 farligt gods — vi förbereder UN38.3-rapporten och MSDS, och du bör budgetera ungefär en extra vecka för bokning av farligt gods i hamnen.

Villkoren är FOB Ningbo eller Shanghai som standard, CIF tillgänglig på begäran. För flygfrakt med en enhet gör vikten och batteriklassen det oekonomiskt; sjö- eller landfrakt är den praktiska vägen.

Garanti, nedbrytning och packbyten

Fem års garanti på hela skåpet – paket, invertersteg, termofläktar och den lokala styrenheten – inte bara batteriet.

Kapaciteten är garanterad att hålla minst 80 % av den nominella energin under de första fem åren under normal 0,5C cykling; försämring utöver detta omfattas av samma villkor.

Paket är utbytbara moduler: ett misslyckat paket byts ut på timmar utan att hela skåpet returneras, och BMS återbalanseras automatiskt vid omstart.

Årlig service omfattar filterrengöring, vridmomentkontroll, fläktinspektion och en kapacitetsverifieringskörning; vår fjärrdiagnostik kan flagga ett svagt paket först.

Reservförpackningar och styrkort hålls i lager och skickas inom 5-7 arbetsdagar; förlängd garanti till åtta eller tio år prissätts vid beställningstidpunkten.

Installationsfel ser vi upprepade

Fel: antar att 380V-utgången matar enfasutrustning direkt. Höger: skåpet är trefas; dela upp lasten över L1/L2/L3 och håll nollan bunden enligt lokal kod.

Fel: att montera den på ett trägolv eller tunn avjämningsmassa. Höger: vikten 850-1200 kg behöver en betongdyna eller armerat golv som är klassificerat för punktbelastningen.

Fel: kör PV-strängar med blandade orienteringar i en spårare och förväntar sig full effekt. Höger: använd 4-vägs MPPT-konfigurationen och tilldela varje azimut sin egen spårare.

Fel: förvaring av batteriet under -20°C eller laddning över +50°C. Höger: respektera förvaringstemperaturfönstret på -20°C till +60°C och 0-95%RH driftsfuktighet.

Fel: att gräva ner den nedre kabelgenomföringen i vatten eller skräp. Höger: håll sockeln fri — AC botteningång (3L+N+PE) förutsätter att körtelområdet förblir tillgängligt.

Vad installatörer och ägare rapporterar

En klädverkstad i Dhaka, Bangladesh satte en 30kW-modell bakom ett 40kWp-tak i början av 2025. Ägaren rapporterade att dieselgeneratortimmar sjönk från dagligen till några få per månad, och installatören noterade att den integrerade MPPT sparade dem en veckas idrifttagning jämfört med separat utrustning – även om de önskade att WiFi-antennen hade längre ledning till sitt metalltak.

En stormarknadsoperatör i Sofia, Bulgarien driver en 20kW enhet mot en prisspridning natt/dag. Deras anläggningschef bekräftade att skåpet betalar för ungefär en tredjedel av sitt månatliga eldelta och lade till ett klagomål: fläkten är hörbar i det angränsande förrådet, så de flyttade den till lastplatsen.

En gruvförsörjningsdepå i Lima, Peru köpte 50kW-modellen för backup efter upprepade nätavbrott. Deras elektriker berömde överlämningshastigheten på/av nätet men bad om ett starkare lokalt larm - enbart panelens lysdiod var lätt att missa under ett nattskift.

Vanliga frågor

F: Kan den laddas rent från solenergi utan nät?

S: Ja, i off-grid-läge; MPPT dirigerar PV till batteriet och lasten, med nätet endast för backup.

F: Hur mycket tak för 20kW-modellen?

S: Cirka 4kWp per 20m2 bra tak, så 26kW PV-ingång är ungefär 130m2 paneler.

F: Vad händer under ett nätavbrott?

S: Skåpet går automatiskt över till off-grid-läge; den reserv-SOC du ställer in i EMS definierar hur länge byggnaden körs.

F: Hur länge håller förpackningarna?

S: Över 6000 cykler vid 0,5C och 25°C till 80 % retention — ungefär tjugo år med en cykel per arbetsdag, mindre om man cyklar hårdare.

F: Går växelriktaren att byta separat?

S: Ja, växelriktarsteget och paketen är oberoende moduler, som kan användas utan att returnera skåpet till fabriken.

F: Vad är effektiviteten tur och retur?

S: Maximalt 97 % på skåpnivå med 90 % urladdningsdjup — 10 % DOD-reserven förlänger också livslängden.

F: Behöver vi ett batterirum?

S: Nej. IP54 och den interna brandsläckningen tillåter installation i växtrum eller täckt utomhus på en betongplatta.

F: Vad är ledtiden?

S: 25-35 arbetsdagar för standardmodeller på 20/30/50 kW; anpassade spänningar lägger till tid.
