Införandet av elfordon har gått långt bortom det tidiga adoptionsstadiet, och med det har efterfrågan på pålitlig daglig laddning ökat kraftigt. Bland de mest praktiska och allmänt använda alternativen ärVäggmonterade AC-laddare. Dessa enheter är fästa på en vägg eller en specialbyggd piedestal och levererar växelström till fordonets inbyggda laddare på ett säkert, kontrollerat och smart sätt. För husägare, arbetsplatser, flerbostadshus och flottdepåer är en väggmonterad AC-laddare en betydande uppgradering från en bärbar laddkabel eftersom den ger snabbare laddning, bättre skydd och bekväm kabelhantering.
En väggmonterad AC-laddare är inte bara en bekvämlighet. Det är en permanent elinstallation som kan optimeras för just ditt fordon, dina körmönster och din tillgängliga elektriska kapacitet. Bärbara EVSE-enheter begränsas av kontakten de använder och laddas ofta vid lägre strömmar, medan en korrekt installerad väggenhet kan leverera upp till 22 kW, beroende på modell. Dessutom är väggmonterade enheter alltid redo, monterade på en fast plats och innehåller ofta smarta funktioner som schemalagd laddning, energiövervakning och lastbalansering. AMPPAL har investerat mycket i denna kategori för att ge användarna en balans mellan prestanda, hållbarhet och användarvänlighet.
Because these chargers are mounted, they eliminate the clutter of cables on the floor and reduce trip hazards. They also protect the charging plug and electronics from accidental damage, weather, and unauthorized use. For households with more than one EV or for small commercial parking areas, a wall-mounted AC charger is the foundation of an efficient charging routine.

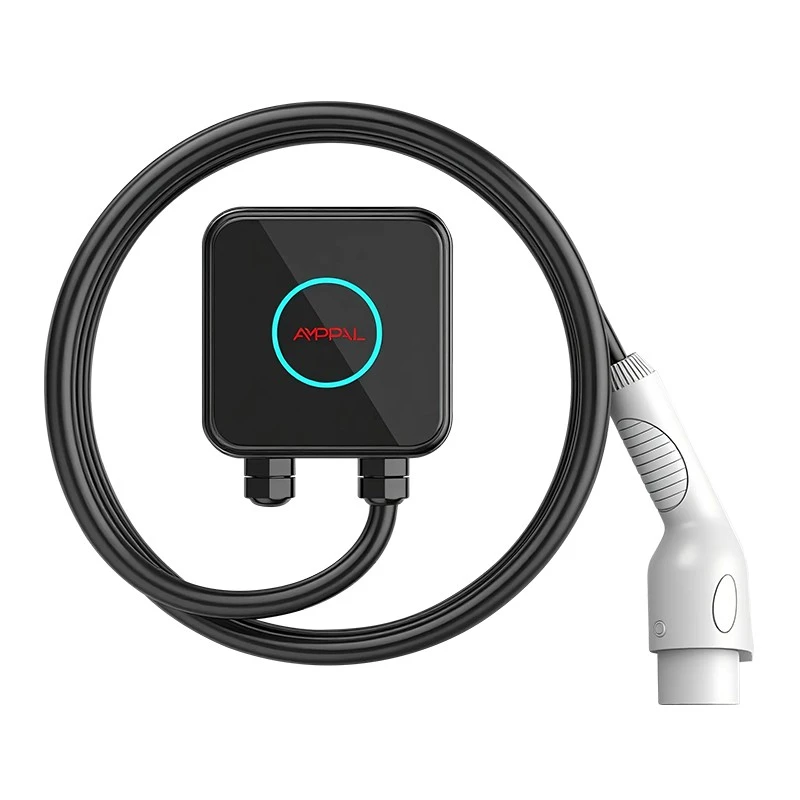

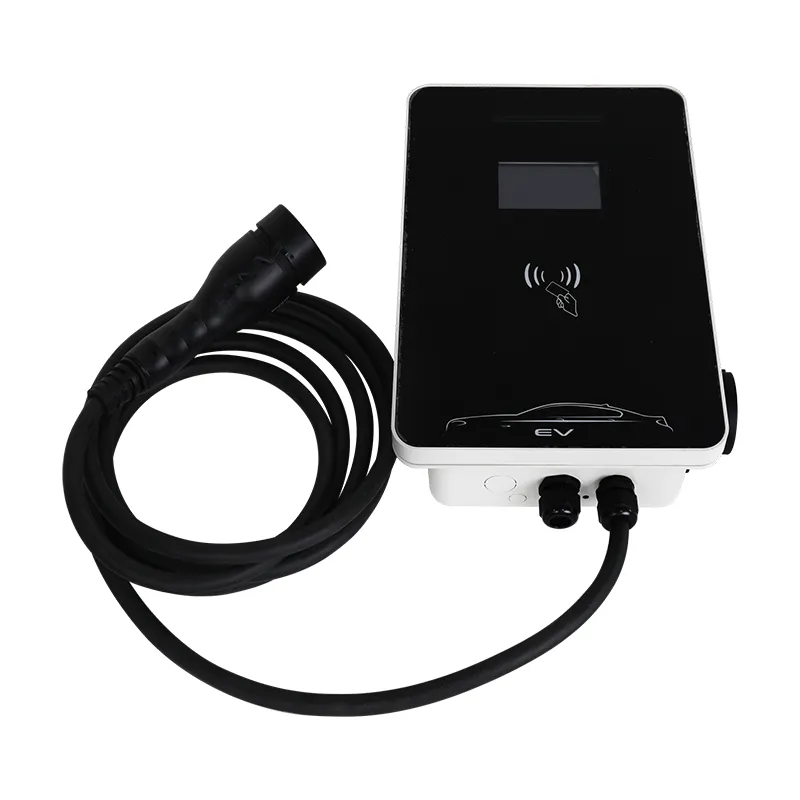

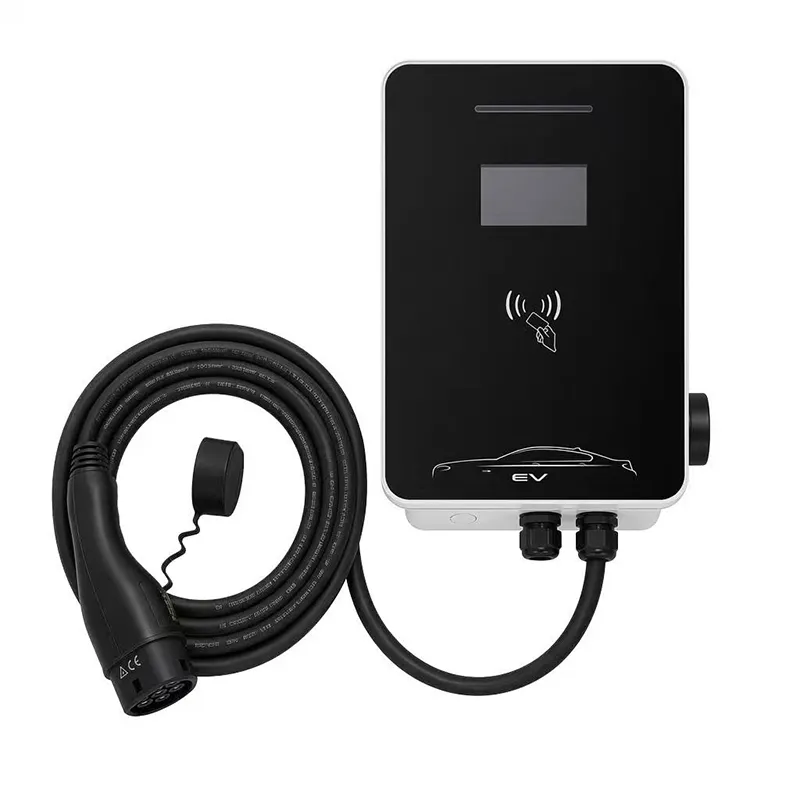

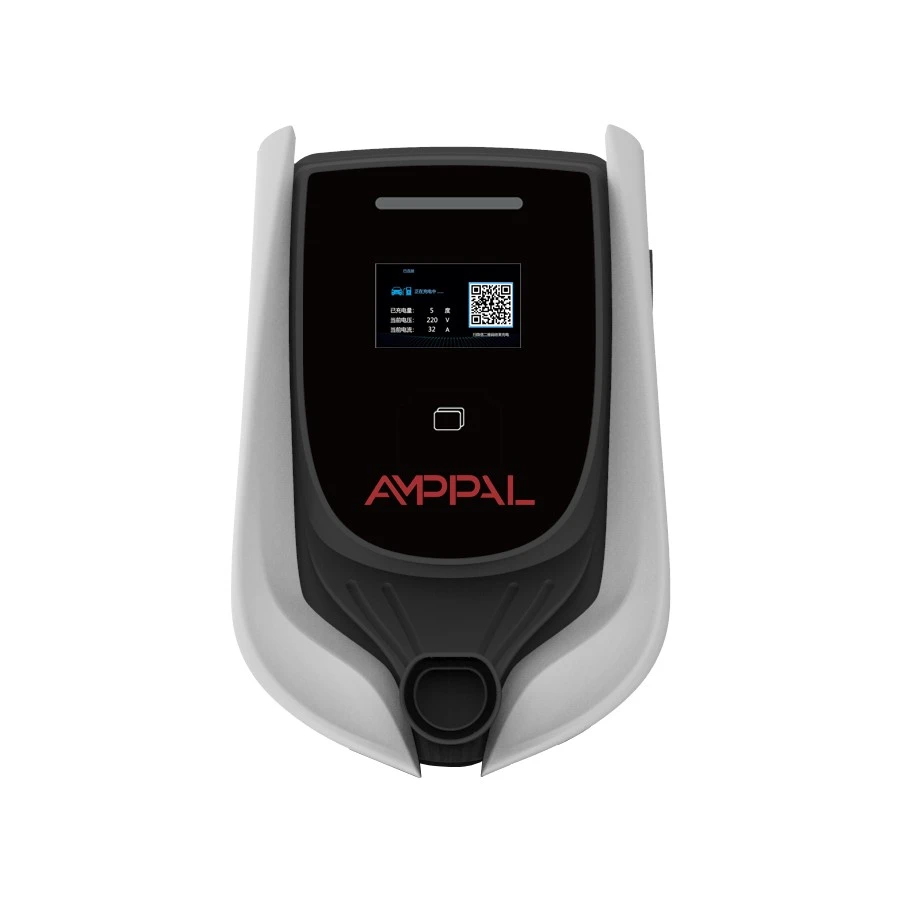

AMPPAL erbjuder för närvarande tre huvudmodeller för väggmonterade AC-laddare för att täcka olika strömbehov och installationsscenarier. AMPPAL HomeCharge 7 är designad för användning i bostäder på en enfasförsörjning. AMPPAL ProCharge 11 stöder både enfas- och trefasinstallationer, vilket gör den till ett flexibelt alternativ för hem och lätta kommersiella platser. AMPPAL CommercialCharge 22 är en trefasenhet avsedd för platser där snabbare AC-laddning krävs, såsom arbetsplatser, flottor och allmänna parkeringsplatser. Alla modeller delar samma kärnsäkerhetsplattform, designspråk för kapslingar och smarta anslutningsfunktioner.
| Parameter | HomeCharge 7 | ProCharge 11 | CommercialCharge 22 |
| Maximal uteffekt | 7,2 kW | 11 kW | 22 kW |
| Ingångsspänning | 230 V AC enfas | 230 V AC enfas / 400 V AC trefas | 400 V AC trefas |
| Märkström | 32 A | 16 A / 32 A | 32 A |
| Typ av koppling | Typ 2 (IEC 62196-2) / Typ 1 (SAE J1772) | Typ 2 / Typ 1 | Typ 2 / Typ 1 |
| Kabellängd | 5 m / 7,5 m | 5 m / 7,5 m | 5 m / 7,5 m |
| Kapslingsklassificering | IP65 | IP65 | IP65 |
| Effektbetyg | IK10 | IK10 | IK10 |
| Driftstemperatur | -30°C till +50°C | -30°C till +50°C | -30°C till +50°C |
| Kommunikation | Wi-Fi, Ethernet, valfritt 4G | Wi-Fi, Ethernet, valfritt 4G | Wi-Fi, Ethernet, 4G, OCPP 1.6J |
| Användarautentisering | App, RFID-kort | App, RFID-kort | App, RFID-kort, OCPP-plattform |
| Skyddsfunktioner | OCP, OVP, UVP, jordfel, överspänning, PEN-fel | OCP, OVP, UVP, jordfel, överspänning, PEN-fel | OCP, OVP, UVP, jordfel, överspänning, PEN-fel, jordfelsdetektering |
| Energimätning | Inbyggd ±1% noggrannhet | Inbyggd ±1% noggrannhet | Inbyggd ±1% noggrannhet |
| Mått (H x B x D) | 345 x 220 x 110 mm | 345 x 220 x 110 mm | 380 x 240 x 120 mm |
| Vikt | 5,2 kg | 5,4 kg | 6,8 kg |
| Certifiering | CE, UKCA, RoHS | CE, UKCA, RoHS, REACH | CE, UKCA, RoHS, REACH, FCC |
Alla AMPPAL väggmonterade AC-laddare är konstruerade för att uppfylla IEC 61851-1 och relevanta nationella ledningsföreskrifter. Den exakta kontakttypen och kabellängden kan väljas vid beställningstillfället för att matcha fordonet och installationsplatsen.
Laddningshastigheten för en väggmonterad AC-laddare bestäms av tre variabler: laddarens uteffekt, den maximala AC-laddningskapaciteten för fordonets inbyggda laddare och tillgänglig försörjning från elpanelen. En 7,2 kW laddare på en 230V enfaskrets drar 32A och lägger vanligtvis till mellan 30 och 40 kilometers räckvidd per timme. En 11 kW laddare på en trefas 16A-försörjning ger ungefär 50 till 60 kilometer i timmen. En 22 kW-laddare som använder trefas 32A kan lägga till upp till 120 kilometer i timmen, förutsatt att fordonets inbyggda laddare stöder den nivån. Många elfordon har en växelströmsladdning på 7,2 kW eller 11 kW, så den faktiska hastigheten kan vara lägre även om laddaren är högre. AMPPAL rekommenderar att laddaren matchar både fordonet och elinstallationen för att undvika att betala för outnyttjad kapacitet.
För de flesta laddningar över natten räcker det med en 7,2 kW eller 11 kW väggmonterad AC-laddare. En 22 kW-enhet är mer meningsfull i kommersiella miljöer där fordon kan stå parkerade i bara två till fyra timmar och behöver en meningsfull påfyllning under det fönstret. Eftersom AC-laddning är beroende av fordonets inbyggda laddare, är den skonsammare mot batteriet än frekvent DC-snabbladdning, vilket gör det till det föredragna valet för daglig användning.
En väggmonterad AC-laddare bör installeras av en kvalificerad elektriker enligt lokala föreskrifter och tillverkarens instruktioner. Standardinstallationsprocessen inkluderar montering av bakplattan på en solid vägg, anslutning av matningskabeln till en dedikerad strömbrytare och konfigurering av strömgräns och skyddsinställningar. Laddaren bör placeras nära där fordonet är parkerat, men kabelns märkström och avståndet från elcentralen måste beaktas för att minska spänningsfallet. För kretsar längre än 20 meter kan en större ledarstorlek krävas.
AMPPAL väggmonterade AC-laddare levereras med en monteringsmall, ett väggfäste och all nödvändig hårdvara. Kapslingen öppnas framifrån för kabeldragning, vilket förenklar installation och underhåll. För utomhusinstallationer bör elektrikern använda lämpliga väderbeständiga kabelgenomföringar och se till att enheten är monterad på en höjd som håller kontakten och kabeln fria från stående vatten. Alla modeller inkluderar en vridomkopplare eller app-baserad ströminställning för att matcha laddaren till den tillgängliga kretskapaciteten.
Säkerhet är grunden för varje AMPPAL väggmonterad AC-laddare. IP65-kapslingen skyddar mot damm och vattenstrålar från alla håll, medan IK10-klassificeringen innebär att enheten kan motstå en betydande mekanisk påverkan utan att kompromissa med den inre säkerheten. Laddningselektroniken är isolerad från kapslingen och alla spänningsförande delar är täckta av en flamskyddad isolerande skärm. Laddarna övervakar kontinuerligt kopplingen mellan fordonet och väggenheten. Om styrpilotsignalen avbryts avbryts laddningen omedelbart. Den inbyggda restströmsdetekteringen lägger till ett skyddsskikt bortom den externa jordfelsbrytaren, vilket minskar risken för elektriska stötar i våta förhållanden.
För installationer där jordningssystemet är TN-C-S inkluderar AMPPAL-enheter PEN-feldetektering. Denna säkerhetsfunktion kopplar bort laddningen om skyddsjorden och nollledaren äventyras, vilket förhindrar att fordonskarossen blir strömförande. Överspännings- och underspänningsskydd skyddar mot nätfluktuationer, och överspänningsskydd hjälper till att skydda laddaren från åskframkallade transienter. Dessa funktioner kombineras för att göra AMPPAL väggmonterade AC-laddare lämpliga för både inomhus- och utomhusbruk i bostäder, kommersiella och offentliga miljöer.
Moderna väggmonterade AC-laddare förväntas göra mer än att bara leverera ström. AMPPAL har integrerat en full smart laddningsplattform i sin hårdvara. Varje enhet kan ansluta till ett lokalt Wi-Fi-nätverk eller trådbundet Ethernet, och valfri 4G-anslutning är tillgänglig för platser utan tillförlitlig internetåtkomst. Genom AMPPAL-mobilappen kan användare starta och stoppa en laddningssession, se strömförbrukning i realtid, ställa in ett laddningsschema och övervaka den kumulativa energianvändningen. Appen stöder också flera laddare under ett konto, vilket gör den praktisk för hushåll med två elbilar eller för småföretagare som hanterar flera parkeringsplatser.
För kommersiella applikationer tillåter laddarens OCPP 1.6J-kompatibilitet den att kommunicera med ett centralt ledningssystem. Detta möjliggör fjärrövervakning, tariffintegration, användarfakturering och lasthantering över flera laddningspunkter. Eftersom den fasta programvaran är uppgraderbar trådlöst, kan AMPPAL lägga till nya funktioner och säkerhetskorrigeringar utan att behöva besöka på plats.
Väggmonterade AC-laddare passar en lång rad olika platser. I ett privat garage täcker en 7,2 kW eller 11 kW enhet laddningsbehov över natten och håller laddningskabeln snyggt förvarad. I en carport eller uppfart förhindrar en utomhusklassad enhet med RFID-åtkomst obehörig användning. I ett flerfamiljshus kan flera AMPPAL-enheter kopplas till dynamisk lasthantering för att betjäna boende utan att överbelasta byggnadens huvudförsörjning. På en arbetsplats kan anställda koppla in under dagen, och den smarta schemaläggningsfunktionen kan anpassa laddningen till solenergi eller lågtrafiktariffer. För flottdepåer ger väggmonterade AC-laddare kostnadseffektiv laddning över natten för skåpbilar och servicefordon, vilket minskar beroendet av offentlig DC-snabbladdningsinfrastruktur.
F: Vad är en väggmonterad AC-laddare och hur fungerar den?
S: En väggmonterad AC-laddare är en fast laddstation för elfordon som är monterad på en vägg eller piedestal. Den drar växelström från byggnadens elförsörjning, kommunicerar med fordonet genom laddningskabeln och levererar säkert växelström till fordonets inbyggda laddare. Den inbyggda laddaren omvandlar sedan växelström till likström för att ladda högspänningsbatteriet. AMPPAL väggmonterade AC-laddare följer IEC 61851 styrpilotstandard, som ständigt övervakar anslutningen och justerar laddningsströmmen efter fordonets begäran och laddarens kapacitet. Denna design gör fasta väggenheter säkrare och kraftfullare än bärbara laddningskablar.
F: Hur lång tid tar det att ladda ett elfordon med en väggmonterad AC-laddare?
S: Laddningstiden beror på laddarens uteffekt, fordonets inbyggda laddare, batteristorleken och det aktuella laddningsläget. Som en allmän vägledning kan en 7,2 kW laddare leverera cirka 7,2 kWh per timme. Om ett fordon har ett 60 kWh användbart batteri, skulle en full laddning från tomt ta cirka 8 till 9 timmar. En 11 kW laddare minskar det till ungefär 5,5 till 6 timmar, och en 22 kW laddare kan minska den till under 3 timmar om fordonet stöder 22 kW AC-laddning. De flesta förare laddar inte från tomma, så verkliga sessioner med en väggmonterad AC-laddare är ofta kortare. AMPPAL rekommenderar att laddaren dimensioneras baserat på fordonets maximala AC-laddningshastighet och den tillgängliga elektriska kapaciteten.
F: Kan en väggmonterad AC-laddare installeras utomhus?
S: Ja, alla AMPPAL väggmonterade AC-laddare har en kapslingsklass IP65, vilket innebär att de är dammtäta och skyddade mot vattenstrålar från alla håll. De har också en IK10-slagklassificering och kan arbeta i temperaturer från -30°C till +50°C. Utomhusinstallation kräver en dedikerad väderbeständig elförsörjning, korrekta kabelgenomföringar och en lämplig monteringsyta. Laddaren bör placeras så att kontakten är skyddad från direkt stående vatten och att kabeln inte skapar någon snubbelrisk. En kvalificerad elektriker bör inspektera platsen och installera enheten enligt lokala föreskrifter.
F: Vilken strömförsörjning behöver jag för en AMPPAL väggmonterad AC-laddare?
S: En 7,2 kW laddare behöver i allmänhet en 230V enfasförsörjning klassad till 32A. En 11 kW laddare använder vanligtvis en 400V trefasförsörjning vid 16A, även om vissa enfasinstallationer kan konfigureras för lägre ström. En 22 kW laddare kräver 400V trefasförsörjning vid 32A. Den elektriska panelen måste ha en dedikerad strömbrytare med rätt klassificering, och ledningarna måste vara dimensionerade för att klara den kontinuerliga belastningen. AMPPAL-enheter har justerbara ströminställningar, så om det befintliga utbudet är begränsat kan laddaren ställas in på en lägre effektnivå för att undvika överbelastning av panelen. Dynamisk lastbalansering kan också användas för att automatiskt minska laddningsströmmen när andra hushållsbelastningar är höga.
F: Är AMPPAL väggmonterade AC-laddare kompatibla med alla elfordon?
S: AMPPAL väggmonterade AC-laddare är kompatibla med alla elfordon som stöder AC-laddning via en typ 2-kontakt, vilket är standarden i Europa och för de flesta CCS-utrustade fordon globalt. Typ 1-kontaktversioner finns tillgängliga för fordon som använder SAE J1772-standarden, till exempel vissa äldre eller importerade modeller. Laddningsprocessen styrs av internationella standarder, så så länge den fysiska kontakten matchar kommer laddaren och fordonet att förhandla fram lämplig ström och spänning automatiskt. Om ett fordon har en maximal AC-laddningshastighet som är lägre än laddarens effekt, kommer laddaren helt enkelt att leverera den lägre hastigheten.
F: Vilka smarta funktioner inkluderar AMPPAL väggmonterade AC-laddare?
S: AMPPAL väggmonterade AC-laddare kommer med inbyggt Wi-Fi och Ethernet, med valfri 4G-mobilanslutning. Genom AMPPAL-appen kan användare schemalägga laddningssessioner för att dra fördel av lägre eltariffer, övervaka realtidseffekt, spåra energiförbrukning över tid och kontrollera åtkomst med RFID-kort. Kommersiella modeller stöder OCPP 1.6J, vilket gör att de kan integreras i en tredjeparts laddningshanteringsplattform för fakturering, fjärrdiagnostik och lasthantering. Laddarens firmware kan uppdateras trådlöst och all kommunikation är krypterad för att skydda användardata.
F: Vilka säkerhetsskydd är inbyggda i en AMPPAL väggmonterad AC-laddare?
S: AMPPAL väggmonterade AC-laddare inkluderar flera lager av skydd. Överströmsskydd förhindrar att laddaren drar mer ström än vad kretsen klarar av. Överspännings- och underspänningsskydd skyddar mot nätavvikelser. Jordfelsdetektering och jordfelsdetektering skyddar mot elektriska stötar. Överspänningsskydd skyddar elektroniken från spänningsspikar. Temperatursensorer minskar effekten om laddaren överhettas. För TN-C-S jordsystem kopplar PEN-feldetektering bort laddningen om skyddsjord och nollledare går förlorade. IP65-kapslingen ger skydd mot damm och vatten, och IK10-klassningen skyddar mot stötar. Dessa funktioner samverkar för att göra laddaren säker för inomhus- och utomhusbruk.
F: Kan jag hantera flera väggmonterade AC-laddare på en plats?
S: Ja, flera AMPPAL väggmonterade AC-laddare kan grupperas och hanteras som ett nätverk. I ett hem med två elbilar kan båda laddarna styras från ett AMPPAL-appkonto. I kommersiella eller multi-unit bostadsmiljöer, möjliggör OCPP 1.6J ett centralt hanteringssystem för att övervaka varje enhet, ställa in olika åtkomstnivåer och utföra fjärråterställningar. Lasthantering över flera laddare förhindrar att den totala strömmen överskrider platsens tillgängliga försörjning. Detta är särskilt värdefullt i flerbostadshus, arbetsplatser och flottdepåer där flera fordon kan behöva laddas samtidigt.
F: Hur skiljer sig en väggmonterad AC-laddare från en DC-snabbladdare?
S: En väggmonterad AC-laddare levererar växelström till fordonets inbyggda laddare, som omvandlar den till likström för batteriet. AC-laddare fungerar vanligtvis med effektnivåer från 3,7 kW till 22 kW, vilket gör dem lämpliga för laddning under flera timmar. En DC-snabbladdare går förbi fordonets inbyggda laddare och levererar likström med mycket högre effekt, ofta 50 kW till 350 kW, vilket möjliggör en 80 % laddning på 20 till 40 minuter för kompatibla fordon. AC väggmonterade enheter är betydligt billigare att köpa, installera och använda, och de belastar batteriet mindre under frekvent laddning. För dagligt bruk hemma eller på jobbet är en väggmonterad AC-laddare nästan alltid det mer praktiska och ekonomiska valet.
F: Vilket underhåll kräver en AMPPAL väggmonterad AC-laddare?
S: Underhållskraven är minimala. Laddaren bör inspekteras regelbundet för synliga skador på kabeln, kontakten och höljet. Anslutningsstiften ska hållas rena och torra, och kabeln ska förvaras på den integrerade kroken när den inte används. Den externa RCD eller RCBO i elpanelen bör testas enligt lokala föreskrifter, vanligtvis var sjätte månad. AMPPAL rekommenderar en professionell inspektion en gång om året för kommersiella installationer eller enheter som används i tuffa miljöer. Firmware-uppdateringar levereras på distans via appen eller OCPP-plattformen, så ingen fysisk service behövs normalt.
