OEM väggmonterade DC-laddare för anpassade laddningslösningar för elfordon

När användningen av elfordon accelererar inom bostads-, kommersiella och flotta sektorer, fortsätter efterfrågan på pålitlig och utrymmeseffektiv laddningsinfrastruktur att öka. Väggmonterade DC-laddare har dykt upp som en föredragen lösning för platser där golvytan är begränsad men hög laddningseffekt fortfarande krävs. AMPPAL, ett erkänt varumärke inom EV-laddningsteknik, designar väggmonterade DC-snabbladdare som kombinerar robust prestanda med en slimmad, utrymmesbesparande profil. Dessa enheter levererar likström direkt till fordonsbatteriet, kringgår den inbyggda laddaren och minskar laddningstiderna avsevärt jämfört med AC-alternativ. Oavsett om de installeras i ett privat garage, en arbetsplatsparkering eller en kommersiell depå, ger AMPPAL väggmonterade DC-laddare en laddningsupplevelse av professionell kvalitet utan fotavtrycket från traditionella golvstående stationer.

AMPPALhar ägnat år åt att förfina sin DC-laddningshårdvara för att möta de rigorösa kraven för daglig användning. Den väggmonterade serien är konstruerad för enkel integrering i befintlig elektrisk infrastruktur med bibehållen hög effektivitet och säkerhetsstandard. Varje enhet genomgår omfattande tester för att säkerställa konsekvent prestanda över ett brett spektrum av miljöförhållanden. Varumärket fokuserar på praktiska innovationer som modulära effektsteg, intelligent termisk hantering och sömlös anslutning, vilket gör dessa laddare lämpliga för både enkelfordons- och multifordonsinstallationer.

Produktutbud och kärnparametrar

AMPPALs väggmonterade DC-laddare inkluderar fyra primära effektnivåer: 20 kW, 30 kW, 40 kW och 60 kW. Varje modell delar en gemensam arkitektonisk plattform, vilket gör det möjligt för operatörer att skala laddningskapaciteten utan att ändra det fysiska fotavtrycket. Följande lista beskriver de elektriska kärnparametrarna som är gemensamma för serien:

Märkeffekt:20 kW, 30 kW, 40 kW eller 60 kW beroende på modell
Ingångsspänning:400 VAC ±15 %, trefas, 50/60 Hz
Utspänningsområde:150 VDC till 1000 VDC, lämplig för både 400V och 800V batteriplattformar
Maximal utström:Upp till 200 A på 60 kW-modellen; lägre modeller skala proportionellt
Effektfaktor:≥0,99 vid full belastning
Effektivitet:≥95 % vid nominell effekt
Strömförbrukning i standbyläge:Mindre än 10 W
DC-utgångsnoggrannhet:±1 % för spänning och ström
Rippelspänning:Mindre än 1 % topp-till-topp

Dessa parametrar säkerställer att varje AMPPAL väggmonterad DC-laddare levererar stabil, ren ström till fordonsbatteriet, vilket minimerar stress på batterihanteringssystem och förlänger den totala batteritiden. Det breda utspänningsområdet gör serien kompatibel med ett brett spektrum av elfordon, från kompakta stadsbilar till tunga elektriska skåpbilar.

Tekniska specifikationer i ett ögonkast

Tabellen nedan ger en detaljerad jämförelse av de fyra AMPPAL väggmonterade DC-laddarmodellerna. Denna information är avgörande för installatörer och vagnparksförvaltare som behöver matcha laddarens kapacitet med anläggningens elförsörjning och fordonskrav.

Parameter	WDC-20	WDC-30	WDC-40	WDC-60
Nominell effekt	20 kW	30 kW	40 kW	60 kW
Ingångsspänning	400 VAC ±15 %	400 VAC ±15 %	400 VAC ±15 %	400 VAC ±15 %
Max ingångsström	32 A	48 A	63 A	100 A
Utspänningsområde	150–1000 VDC	150–1000 VDC	150–1000 VDC	150–1000 VDC
Max utström	67 A	100 A	133 A	200 A
Anslutningstyp	CCS2 / CHAdeMO / GB/T tillval	CCS2 / CHAdeMO / GB/T tillval	CCS2 / CHAdeMO / GB/T tillval	CCS2 / CHAdeMO / GB/T tillval
Kabellängd	3,5 m eller 5 m	3,5 m eller 5 m	3,5 m eller 5 m	3,5 m eller 5 m
Mått (H x B x D)	650 x 400 x 220 mm	650 x 400 x 220 mm	700 x 450 x 250 mm	750 x 500 x 280 mm
Vikt	35 kg	38 kg	45 kg	55 kg
Kylningsmetod	Tvångsluft	Tvångsluft	Forcerad luft + smart fläkt	Forcerad luft + smart fläkt
Skyddsbetyg	IP54 / IK10	IP54 / IK10	IP54 / IK10	IP55 / IK10
Driftstemperatur	-30°C till +55°C	-30°C till +55°C	-30°C till +55°C	-30°C till +55°C
Kommunikation	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G
Certifieringar	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA

Alla AMPPAL väggmonterade DC-laddare använder ett robust hölje av aluminiumlegering med rostskyddsbeläggning. De interna kraftmodulerna är hot-swappable på 40 kW och 60 kW-modellerna, vilket minskar stilleståndstiden under underhåll. De kompakta måtten tillåter installation i utrymmen så smala som 400 mm, vilket gör dem idealiska för underjordiska parkeringsgarage och trånga serviceutrymmen.

Installationskrav och platsplanering

Korrekt installation är avgörande för säker och effektiv drift. AMPPAL tillhandahåller detaljerade riktlinjer för platsförberedelser för varje väggmonterad DC-laddare. Före installation bör följande villkor verifieras:

Elförsörjning:En dedikerad trefaskrets med lämplig brytarklassning som matchar laddarens inström. Spänningsfluktuationer får inte överstiga ±15 % av nominellt 400 VAC.
Väggstyrka:Monteringsväggen måste bära minst fyra gånger laddarens vikt. Betong- eller tegelväggar rekommenderas. För ihåliga blockväggar krävs en monteringsplatta av stål.
Monteringshöjd:Laddarens display och anslutningshölster bör placeras mellan 1,2 m och 1,5 m från det färdiga golvet för bekväm åtkomst.
Spel:Håll minst 300 mm fritt utrymme på alla sidor för ventilation och kabelhantering. Det främre området ska tillåta en full kabelböjningsradie utan att anstränga sig.
Grundstötning:En dedikerad lågimpedansjordledare måste anslutas till laddarens jordterminal. Jordmotståndet bör vara mindre än 4 ohm.
Nätverksåtkomst:För smarta laddningsfunktioner rekommenderas en trådbunden Ethernet-port eller pålitlig 4G-signal på installationsplatsen.

AMPPALväggmonterade DC-laddare levereras med en monteringsmall, väggankare och en snabbstartsguide. Kopplingsplinten är åtkomlig framifrån efter att ett förseglat lock har tagits bort, och alla anslutningar är tydligt märkta för att förenkla kabeldragningen. En kvalificerad elektriker bör utföra installationen i enlighet med lokala elföreskrifter och AMPPAL-installationsmanualen.

Säkerhets- och skyddsfunktioner

Säkerhet är en icke förhandlingsbar aspekt av DC-snabbladdning. AMPPAL integrerar flera lager av skydd i varje väggmonterad DC-laddare för att skydda både användare och fordon. Följande skyddsmekanismer är aktiva under alla laddningssessioner:

Överströmsskydd:Strömövervakning i realtid med snabbverkande kretsavbrott förhindrar skador från kortslutning eller överbelastning.
Överspännings- och underspänningsskydd:In- och utspänningen övervakas kontinuerligt. Laddaren kopplas ur omedelbart om säkra gränser överskrids.
Jordfelsdetektering:Restströmsövervakning upptäcker AC- och DC-läckströmmar. Systemet utlöser en avstängning vid läckagenivåer över 6 mA DC eller 30 mA AC.
Övertemperaturskydd:Flera temperatursensorer på effektmoduler och huvudstyrkortet utlöser nedstängning eller avstängning för att förhindra termisk skada.
Åskskydd:Överspänningsskydd som är klassade för 40 kA (8/20 µs) skyddar mot transienta spänningsspikar från blixtnedslag eller nätbyte.
Nödstopp:En tydligt markerad nödstoppsknapp möjliggör omedelbar manuell avstängning. Knappen uppfyller ISO 13850-standarderna.
Kontaktlås:Laddningskontakten låses på plats under en aktiv session. Den släpps först efter att laddningsprocessen är korrekt avslutad eller fordonet låser upp porten.
Isoleringsövervakning:Kontinuerliga kontroller av isolationsresistans mellan DC-utgång och jord säkerställer säker drift även i våta eller fuktiga miljöer.

Dessa säkerhetsfunktioner testas under extrema förhållanden i AMPPALs interna laboratorium. Laddarna är designade för att felsäkra, vilket innebär att alla upptäckta anomalier resulterar i en kontrollerad avstängning snarare än en okontrollerad händelse. Denna skyddsnivå skapar förtroende för obevakad laddning på offentliga och halvoffentliga platser.

Smart anslutning och nätverksintegration

Modern laddningsinfrastruktur för elbilar kräver mer än bara kraftleverans. AMPPAL väggmonterade DC-laddare är utrustade med avancerade anslutningsalternativ som möjliggör fjärrhantering, användningsspårning och integration med energiledningssystem. Varje enhet stöder Open Charge Point Protocol (OCPP) 1.6J, vilket möjliggör kompatibilitet med ett brett utbud av back-end mjukvaruplattformar.

Viktiga anslutningsfunktioner inkluderar:

OCPP 1.6J-överensstämmelse:Standardiserad kommunikation för fjärrstart/stopp, firmwareuppdateringar, diagnostik och transaktionsdataloggning.
Ethernet och Wi-Fi:Lokala nätverksanslutningar ger kontroll med låg latens i kommersiella byggnader och depåer.
4G LTE-modul:Inbäddad mobilanslutning säkerställer att laddaren förblir online även utan ett lokalt nätverk. SIM-kortplats är tillgänglig från frontpanelen.
Lasthantering:Dynamisk lastbalansering gör att flera laddare på samma eltjänst kan dela tillgänglig kapacitet intelligent. Detta förhindrar strömbrytarens utlösningar och minskar toppbelastningsavgifter.
RFID-autentisering:En integrerad RFID-läsare stöder ISO 14443 A/B-kort, vilket möjliggör användaridentifiering och fakturering i delade parkeringsmiljöer.
Smartphone app integration:AMPPALtillhandahåller en dedikerad app för slutanvändare att starta sessioner, övervaka laddningsförlopp och se sessionshistorik.
Energimätning:MID-certifierade energimätare är tillgängliga som tillval, som ger faktureringsgrad mätning för offentlig eller arbetsplatsladdning.

Flottans operatörer kommer att uppskatta de detaljerade rapporteringsmöjligheterna som är tillgängliga via AMPPALs molnportal. Status i realtid, energiförbrukning per fordon och felmeddelanden är alla synliga i en enda instrumentbräda. Det öppna API:et tillåter skräddarsydd integration med tredjeparts programvara för fleet management, vilket gör dessa väggmonterade DC-laddare till en flexibel komponent i alla laddningsekosystem.

Applikationsscenarier för AMPPAL väggmonterade DC-laddare

Mångsidigheten hos AMPPAL väggmonterade DC-laddare gör dem lämpliga för ett brett spektrum av användningsfall. Deras kompakta formfaktor och höga laddningshastighet tar itu med smärtpunkterna på platser med begränsat utrymme samtidigt som de levererar snabb energipåfyllning.

Typiska installationsmiljöer inkluderar:

Bostadskomplex:Lägenhets- och bostadsrättsparkeringshus kan erbjuda DC-snabbladdning utan att göra avkall på parkeringsplatser. Modellerna på 20 kW och 30 kW är idealiska för laddning över natten och möjlighetsladdning under dagtid.
Parkeringsplatser på arbetsplatsen:Arbetsgivare kan tillhandahålla snabbladdning för anställda som behöver utöka räckvidden under en åtta timmar lång arbetsdag. 40 kW-modellen balanserar laddningshastighet med måttliga kostnader för elektrisk infrastruktur.

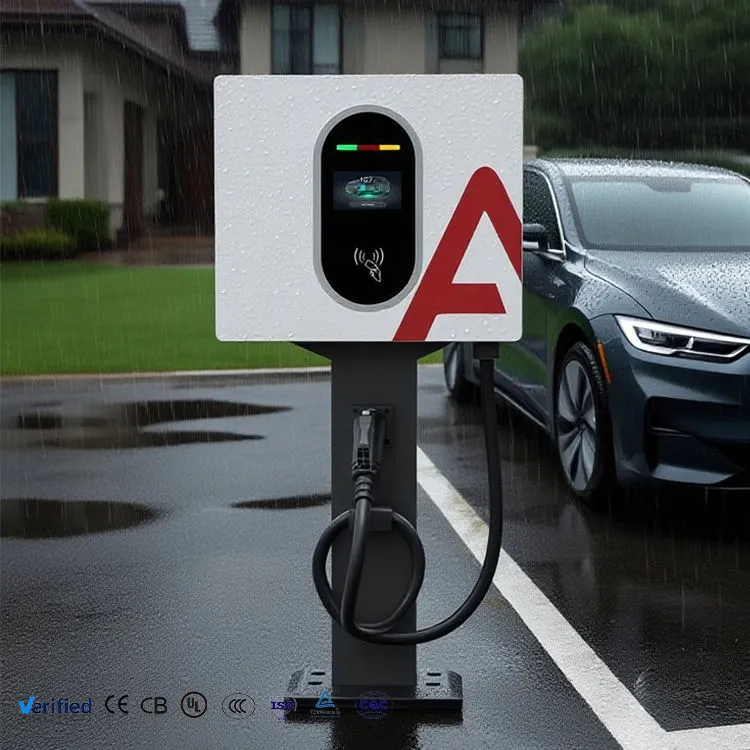

Flotta depåer:Transportbilar, taxibilar och åkande fordon drar nytta av 60 kW-laddarens förmåga att öka räckvidden på 100 km på under 30 minuter för de flesta fordon. Väggmontering håller depågolvet fritt för fordonsrörelser.
Detaljhandel och gästfrihet:Hotell, köpcentrum och restauranger kan locka kunder som kör elbil genom att erbjuda snabbladdning på deras parkeringsplatser. Den slimmade designen integreras väl med byggnadens estetik.
Allmänna parkeringsgarage:Kommunala och privata parkeringsoperatörer kan placera ut flera väggmonterade enheter längs väggar och pelare, vilket maximerar antalet laddningspunkter per kvadratmeter.

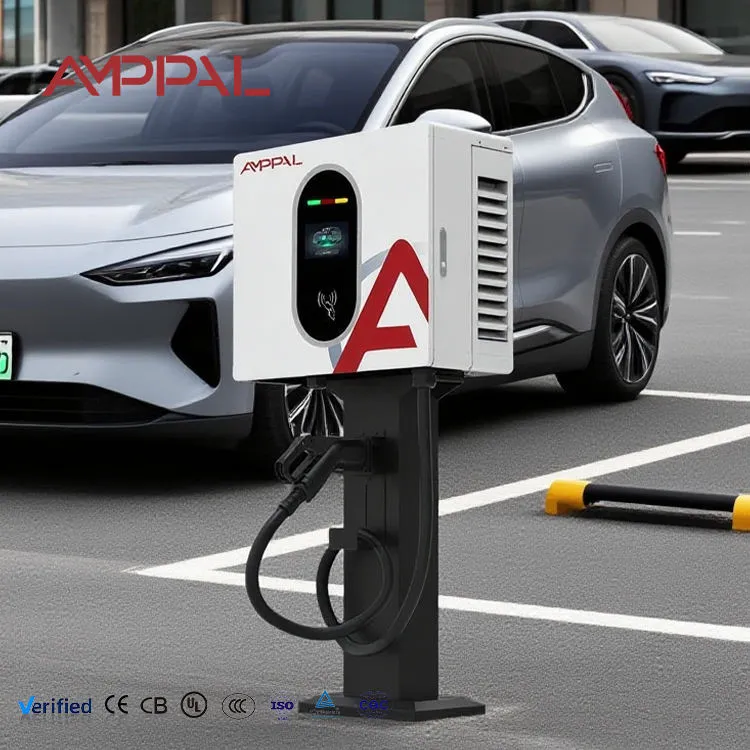

Bilhandlare och servicecenter:Tekniker kan snabbt ladda fordon under inspektioner före leverans och servicemöten utan att behöva en dedikerad laddningsplats.

AMPPALs väggmonterade DC-laddare är även lämpliga för eftermontering av befintliga parkeringskonstruktioner. Eftersom ingen golvgrävning eller montering av sockel krävs, kan installationen slutföras på några timmar snarare än dagar. Laddarna fungerar tyst, med ljudnivåer under 60 dB på en meter, vilket gör dem acceptabla för bullerkänsliga bostads- och kontorsmiljöer.

Vanliga frågor

F: Vad är den typiska installationshöjden och väggbelastningskravet för en AMPPAL väggmonterad DC-laddare?

S: Den rekommenderade monteringshöjden för laddarens display och anslutningshölster är mellan 1,2 m och 1,5 m från det färdiga golvet. Denna serie säkerställer bekväm åtkomst för användare av varierande höjd. Väggkonstruktionen ska kunna bära minst fyra gånger laddarens vikt, vilket innebär en minsta lastkapacitet på 140 kg för 35 kg WDC-20-modellen och 220 kg för 55 kg-modellen WDC-60. Betong eller massiva tegelväggar är idealiska. För installationer med ihåliga block eller gipsskivor måste en stödplatta av stål användas för att fördela belastningen över flera reglar. AMPPAL tillhandahåller en monteringsmall och rekommenderade ankarspecifikationer i installationsmanualen.

F: Kan AMPPAL väggmonterade DC-laddare installeras utomhus?

A: Ja. Alla AMPPAL väggmonterade DC-laddare har IP54 eller IP55 inträngningsskydd, vilket innebär att de är skyddade mot damm och vattenstrålar från alla håll. Kapslingarna är tillverkade av korrosionsbeständig aluminiumlegering och är testade för drift i temperaturer från -30°C till +55°C. För utomhusinstallationer rekommenderas ett litet skyddande tak eller taköverhäng för att skydda laddaren från direkt solljus och kraftigt regn, även om enheten tål direkt exponering. Anslutningshölstret är utformat för att förhindra vattenansamling, och alla yttre tätningar är UV-stabiliserade för att förhindra nedbrytning. Om laddaren är installerad i ett kustområde med hög saltexponering, erbjuder AMPPAL en valfri beläggning av marinkvalitet för ytterligare korrosionsskydd.

F: Vilka laddningskontakter är kompatibla med AMPPAL väggmonterade DC-laddare?

S: AMPPAL väggmonterade DC-laddare stöder de tre vanligaste DC-snabbladdningsanslutningsstandarderna: CCS2 (Combined Charging System Type 2), CHAdeMO och GB/T. Varje laddare kan konfigureras med en eller två kontakter beroende på modell och regionala krav. CCS2-kontakten är standard för europeiska och nordamerikanska marknader, medan CHAdeMO används flitigt av japanska och vissa äldre EV-modeller. GB/T krävs för den kinesiska marknaden. 20 kW- och 30 kW-modellerna har vanligtvis en enda kontakt, medan 40 kW- och 60 kW-modellerna kan beställas med dubbla kontakter för samtidig laddning av två fordon, med kraften delad dynamiskt mellan dem. AMPPAL använder vätskekylda kablar på 60 kW-versionen med dubbla kontakter för att upprätthålla säkra driftstemperaturer under långvariga högströmssessioner.

F: Hur fungerar den dynamiska lastbalanseringen på AMPPAL väggmonterade DC-laddare?

S: Dynamisk lastbalansering är en inbyggd funktion som gör att flera AMPPAL-laddare på samma eltjänst kan dela tillgänglig kapacitet utan att överskrida webbplatsens maximala efterfrågegräns. En masterenhet eller en extern energimätare övervakar byggnadens eller laddgruppens totala strömförbrukning. När den totala belastningen närmar sig den konfigurerade gränsen, minskar laddarna automatiskt sin uteffekt för att hålla systemet inom säkra gränser. Till exempel, om en plats har en 100 A-tjänst och två 60 kW-laddare, kan lastbalanseringssystemet begränsa varje laddare till 30 kW när båda är aktiva, men tillåta en enskild laddare att använda hela 60 kW när den andra är inaktiv. Denna intelligenta tilldelning förhindrar strömbrytarens utlösningar, minskar toppbelastningsavgifter från kraftverket och gör att fler laddare kan installeras på befintlig infrastruktur utan kostsamma eluppgraderingar. Lastbalanseringsparametrarna är konfigurerbara via AMPPALs molnportal eller lokalt via laddarens underhållsgränssnitt.

F: Vilka kommunikationsprotokoll stöds för fleet management integration?

S: AMPPAL väggmonterade DC-laddare stöder OCPP 1.6J, som är industristandarden för öppen kommunikation mellan elbilsladdare och centrala ledningssystem. Detta möjliggör sömlös integrering med tredjepartsplattformar för fleet management, till exempel de som används av logistikföretag, transporttjänster och kommunala transitoperatörer. Dessutom stöder laddarna Modbus TCP för lokal integration av byggnadshanteringssystem och MQTT för lätt IoT-dataströmning. AMPPAL-molnplattformen tillhandahåller ett RESTful API som möjliggör anpassad mjukvaruutveckling för fordonsparksspecifika behov såsom förarautentisering, tilldelning av fordon till laddare och energianvändningsrapportering per kostnadsställe. Alla kommunikationskanaler är säkrade med TLS-kryptering, och laddarens firmware kan uppdateras på distans över alla nätverksgränssnitt som stöds. För flottor med blandade laddare, säkerställer OCPP-överensstämmelse att AMPPAL-enheten kan styras av ett universellt laddningshanteringssystem utan proprietär inlåsning.

F: Hur ofta kräver AMPPAL väggmonterade DC-laddare underhåll?

S: AMPPAL väggmonterade DC-laddare är designade för minimalt rutinunderhåll. Den helt förseglade kapslingen och de kontaktlösa interna komponenterna minskar behovet av periodisk rengöring eller byte av delar. Rekommenderade underhållsintervaller är följande: var 6:e månad, utför en visuell inspektion av höljet, kontakten och kabeln för tecken på slitage eller fysisk skada; var 12:e månad, kontrollera alla elektriska anslutningar och vridmoment enligt underhållsmanualen; var 24:e månad, byt ut luftfiltret på modeller med forcerad luftkylning (filtret kan bytas ut av användaren och tar mindre än fem minuter att byta). De interna effektmodulerna på 40 kW och 60 kW-modellerna är hot-swappable, så om en modul går sönder kan den bytas ut utan att stänga av hela laddaren. AMPPAL erbjuder en standard 3-års garanti på alla väggmonterade DC-laddare, med valfria utökade garantipaket upp till 7 år. Molnplattformen tillhandahåller också prediktiva underhållsvarningar baserade på interna sensordata, vilket gör att operatörer kan åtgärda potentiella problem innan de orsakar stillestånd.
