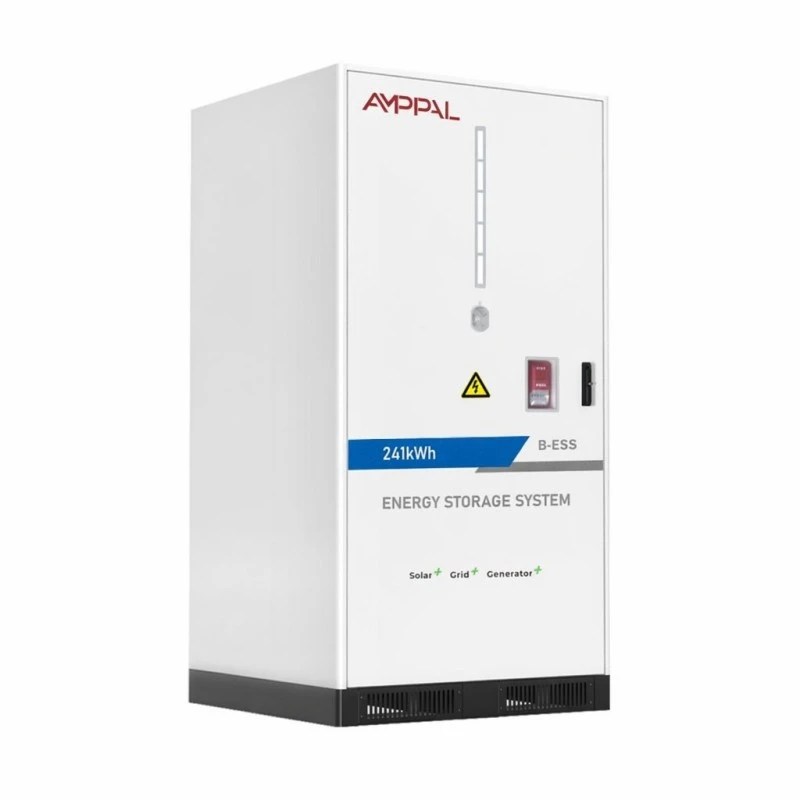

225 kWh / 241 kWh modulärt batterienergilagringssystem för kommersiella mikronät

Ett batterikluster är inte ett lagringssystem

Detta 225 kWh / 241 kWh modulära batterienergilagringssystem för kommersiella mikronät levereras utan inverterare inuti. Ingen EMS-skärm, inga nätterminaler - det är batteriklustret på DC-sidan, och den frånvaron är exakt varför integratörer köper det.

En systemintegratör eller EPC har ofta ett föredraget PCS-märke, ett anläggningsomfattande EMS eller ett containerprojekt där kraftomvandlingssteget redan är kontrakterat. Att köpa ett batteri med en inbyggd växelriktare innebär att köpa en andra omvandlare som du inte kan använda och att betala för integrationsarbete som fabriken redan har gjort.

225kWh- och 241kWh-klustren presenterar ett rent DC-gränssnitt över CAN, Ethernet eller RS485, så att du kan koppla lagringstillgången till din egen strömkonvertering och kontrollstack. Du behåller arkitekturen; vi levererar energin.

De två konfigurationerna och vad de matchar

225 kWh vid 1P224S med ett nominellt 716.8VDC och ett 604~806VDC driftsfönster; 241kWh vid 1P240S med 768VDC nominellt och 672~864VDC.

Båda använder LFP 3,2V/314Ah-celler i 51,2V/314Ah-paket - 14 förpackningar för 225kWh-klustret, 15 för 241kWh-cellerna - och båda värderar 150A standardström vid 0,5CP.

604~806VDC-fönstret passar PCS-plattformar byggda kring en 600-800V DC-buss; 672~864VDC-fönstret passar 750-900V-klassen - matcha innan du citerar projektet.

Maximal effektivitet är 88 % vid 0,5C över en laddning och en urladdning, extrautrustning ingår, så din tur- och returmodell använder ett riktigt systemnummer.

Cykellivslängden anges till mer än 8000 gånger vid 0,5C och 25°C med minst 80 % energiretention - siffran som din återbetalningsmodell behöver, med tillhörande villkor.

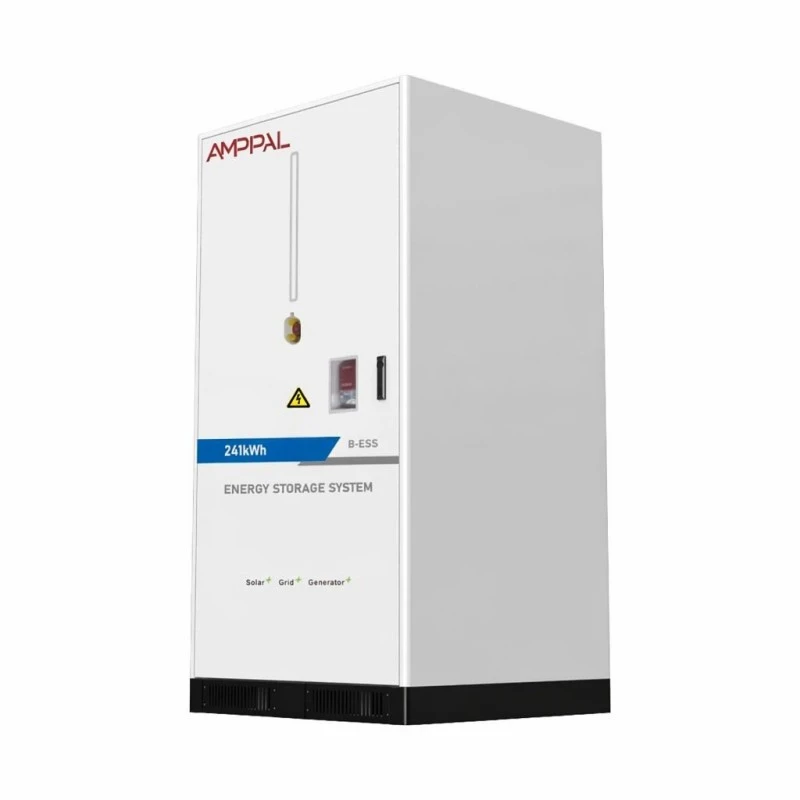

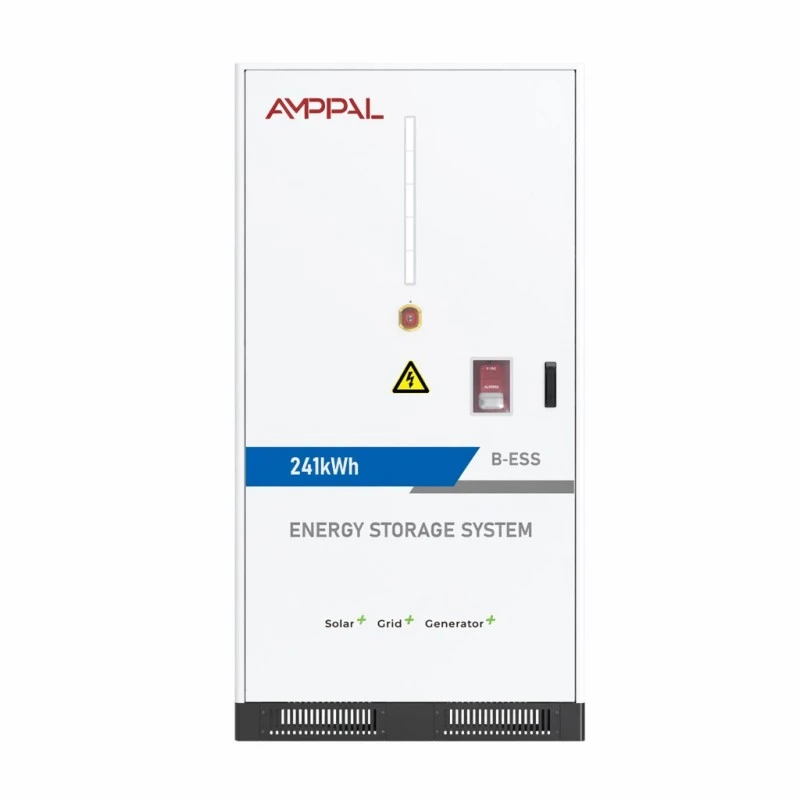

Intelligent luftkyld luftkonditionering, aerosol plus perfluorhexanon brandskydd, IP54, och 2050kg i ett 1095*1210*2120mm skåp på båda varianterna.

Tekniska specifikationer

Vem köper ett kalt kluster

Integratörer med en befintlig PCS-linje: klustret lägger till lagring till sin katalog utan en andra växelriktar-SKU till lager och support.

EPC:er som standardiserar en batteripartner på flera platser - samma 2050 kg-skåp, samma kommunikationsgränssnitt, samma reservdelslista överallt.

Projekt som konverterar PV-anläggningar till DC-kopplad lagring, där klustret sitter på den befintliga växelriktarens DC-buss och den gamla växelriktaren behåller sin roll.

Containerprojekt där PCS är separat upphandlad av beställaren och batteriet ska anlända som en fabrikstestad, oberoende certifierad enhet.

Backupbyggen för gruv- och industrianläggningar där styrarkitekturen är proprietär och endast en DC-komponent kommer att passa in i den.

Matcha och stapla med din PCS

Den första kontrollen är spänning. Klustrets driftsfönster - 604~806VDC eller 672~864VDC beroende på modell - måste sitta inom PCS DC-ingångsområdet med marginal i båda ändar, eftersom batteriet går hela fönstret mellan tom och full laddning.

Den andra kontrollen är handslaget. Klustret talar CAN, Ethernet och RS485 som standard med 4G som tillval för fjärrservice; din EMS talar antingen en av dessa eller får en protokollport. Vi publicerar registerkartan med dokumentationspaketet så att din kontrolltekniker kan kartlägga SOC, strömgränser och skyddslarm utan fabriksanrop.

Kapaciteten växer genom att lägga till kluster, inte genom att ställa om. Ett andra 241kWh-kluster av samma modell ansluts till samma DC-buss parallellt - matchad nominell spänning är villkoret - och platsen EMS aggregerar dem som två DC-källor. Effekten förblir begränsad av PCS; energivågar i steg om 225 eller 241 kWh.

Säkerhets- och certifieringsfilen

Brandskyddet är tvåstegs: aerosol på förpackningsnivå, perfluorhexanon för skåpvolymen - den konfiguration försäkringsgivare nu förväntar sig på kommersiella batterier.

Förpackningar bär CE och RoHS; utrustningen levereras med UN38.3 och MSDS, vilket är den dokumentation som tull- och platsförsäkringsbolag ber att få se.

IP54-kapsling med DC-ingång i botten, som skiljer det elektriska glandområdet från packfacket inuti skåpet.

Intelligent luftkyld luftkonditionering håller 14-15 förpackningar i ett tätt temperaturband; regulatorn modulerar fläktarna mot celltemperatur.

Driftskalet är 0°C till +50°C, 0-95%RH utan kondens, 2000m höjd med nedstämpling ovan - bekräfta att din webbplats är inuti den innan du signerar.

Varje kluster genomför ett fullständigt 0,5CP fabrikscykeltest med loggning på packnivå, och acceptansrapporten levereras med enheten.

Hur klustret sätts ihop i Yueqing

1. Cellintag — 314Ah LFP-celler provtas för kapacitet och internt motstånd innan bygget startar.

2. Förpackningsmontering — 51,2V/314Ah-paket är svetsade, anslutna och försedda med pack BMS, sedan isoleringstestade.

3. Skåptillverkning — stålplåt är CNC-skuren, böjd, svetsad och pulverlackerad med korrosionsskydd.

4. Racking — paket är installerade i 1P224S- eller 1P240S-strängen med DC-bussen vriden och kontrollerad.

5. Termisk och brandutrustning — luftkonditionering, kanalsystem, aerosolgeneratorer och perfluorhexanonsystem installerade och testade.

6. Styrkablar — klusterkontrollern, comms gateways och DC nedre ingångsgland avslutas och verifieras.

7. Acceptanstest — 0,5CP laddning och urladdning med paketnivåspänning och temperatur loggade mot serienumret.

8. Packning — 2050 kg-skåpet är fastsatt på en förstärkt pall, stötindikatorer monterade och förpackade för frakt.

Vilket kluster och hur många

Välj modell efter ditt PCS-spänningsfönster först och ditt energimål sedan. En 750-900V DC-buss pekar på 241kWh-klustret (672~864VDC); en 600-800V buss pekar på 225kWh-enheten (604~806VDC). Att tvinga fram en spänningsfel överensstämmer med att reducera batteriet eller växelriktaren, och båda skadar återbetalningen.

Räkna sedan kluster mot leveransfönstret: varje 225kWh-kluster levererar 150A standard till bussen, så den användbara energin i ett tvåtimmarsfönster är vad PCS omvandlar, inte namnskylten.

Var ärlig om upphandlingsformen. Om ditt projekt inte har några PCS och inget EMS ännu, är ett blott kluster fel utgångspunkt - ett integrerat skåp eller container från samma fabrikssortiment kommer att nå driftsättning snabbare. Klustret är för köpare som redan äger resten av stacken.

Frågor att ställa till ett klustercitat

Fråga efter spänningsfönstret, inte bara det nominella. Ett kluster citerat som '768V' kan fortfarande vara värdelöst om din PCS klämmer vid 850V och paketet laddas till 864V.

Fråga om kommunikationsregisterkartan levereras med enheten eller endast efter en NDA-granskning - vår finns i dokumentationspaketet.

Fråga hur brandskyddet är iscensatt: aerosol och perfluorhexanon finns båda här; en offert för en enskild agent ändrar din försäkringsfil.

Fråga om cykelpåståendet anger hastighet, temperatur och retention - '8000 cykler' utan villkor är inte en specifikation.

Kommersiella villkor: 25-35 arbetsdagar för standardkluster, fem års garanti, MOQ en enhet för prototypintegrationsarbete.

Skickar ett 2050 kg kluster

Skåpet mäter 1095*1210*2120mm och väger 2050kg på båda varianterna, så det rör sig på en förstärkt pall med truckfickor och lyftpunkter för en kran där platsen behöver en.

Med batteriet installerat är försändelsen UN3480 farligt gods: vi förbereder UN38.3-rapporten och MSDS, och du bör lägga till ungefär en veckas leveranstid för GD-bokning vid ursprunget.

Villkoren är FOB Ningbo eller Shanghai med CIF på begäran. Ett kluster per lastbilsutrymme är den praktiska lasten för vägfrakt; två passar en 20 fots container med stag om vägen tillåter.

Service och kapacitetsåtagande

Fem års garanti på förpackningar, luftkonditionering, brandsystem och klusterkontrollern som en levererad enhet.

Kapacitetsretention är garanterad till 80 % under angiven 0,5C cykling, jämförd med fabrikens acceptanslogg.

Paket är utbytbara i fält: ett svagt pack byts ut på timmar med resten av strängen orörd, och BMS återbalanserar vid omstart.

Fjärrdiagnostik över CAN/Eth/RS485 (4G tillval) låter våra ingenjörer läsa data på packnivå och flaggdrift innan det visas i energirapporterna på platsen.

Årlig service omfattar filterrengöring, brandtryckskontroller, vridmomentverifiering och en kapacitetskörning; reservpaket skickas inom 5-7 arbetsdagar.

Integrationsmisstag som vi ser upprepas

Fel: koppla klustret till en PCS vars DC-fönster knappt överlappar batteriområdet. Höger: verifiera att 604~806VDC eller 672~864VDC sitter inuti PCS-fönstret med marginal i båda ändar.

Fel: blanda 225kWh och 241kWh kluster på en buss. Höger: parallella enheter måste vara av samma modell så att nominella spänningar sammanfaller.

Fel: lämnar den nedre DC-ingången tillgänglig för vattenavrinning. Höger: täta packboxen vid installationen och håll sockelområdet fritt.

Fel: att anta att IP54 innebär utomhusexponering var som helst. Höger: den tål damm och stänk, inte stående vatten - håll klustret borta från översvämningsbenägen mark.

Fel: hoppar över kommunikationskarttestet innan strömförsörjningen. Höger: kör ett CAN/RS485-handslag på bänknivå med din EMS innan klustret ansluts till bussen.

Vad rapporterar integratörer

En systemintegratör i Dubai parade ihop 241kWh-klustret med en 500kW PCS för ett hotellprojekt i början av 2025. Deras ledande ingenjör sa att CAN-registerkartan lät dem avsluta EMS-kartläggningen på en eftermiddag, och att fabrikstestrapporten gjorde den lokala myndighetens dokumentgranskning enkel - även om DC-kabeländarna var kortare än deras vanliga praxis.

En EPC i Kapstaden standardiserade på 225 kWh-klustret på tre detaljhandelsplatser. Deras inköpsledning noterade att det identiska skåpet på 2 050 kg och den vanliga reservdelslistan förenklade logistiken på platsen, medan deras idrifttagningsbesättning klagade på att luftkonditioneringens servicepanel sitter på sidan som är vänd mot väggen i deras föredragna layout.

En gruventreprenör i Medellin, Colombia driver två 241kWh-kluster på en DC-buss bakom ett dieselhybridsystem. Deras kontrollingenjör bekräftade att den parallella konfigurationen som hölls matchade SOC som annonserats och bad om ett längre WiFi-antennalternativ så att klusterdiagnostiken nådde kontrollrummet utan kabel.

Svar Integratörer frågar innan de signerar

F: Ingår PCS?

S: Nej - det här är batteriklustret på DC-sidan. Den skickas till din PCS/EMS via CAN, Ethernet eller RS485 (4G tillval).

F: Vilka PCS-spänningar matchar den?

S: 225kWh-klustret spänner över 604~806VDC; 241 kWh spänner över 672~864VDC. Kontrollera ditt PCS DC-fönster mot intervallet.

F: Kan jag köra två kluster parallellt?

S: Ja, kluster av samma modell på samma DC-buss, matchad nominell spänning, aggregerad av webbplatsens EMS.

F: Vad är standardströmmen?

A: 150A per kluster vid en 0,5CP-hastighet; PCS definierar effekten, klustret definierar energin.

F: Vad är effektiviteten tur och retur?

S: Maximalt 88 % vid 0,5C över en laddning och en urladdning, extrautrustning ingår.

F: Hur länge håller cellerna?

S: Över 8000 cykler vid 0,5C och 25°C med minst 80 % retention; högre omgivningstemperaturer förkortar den.

F: Fungerar det med ett EMS från tredje part?

S: Ja - registerkartan är en del av dokumentationspaketet, så din tekniker kan integrera utan ett fabriksanrop.

F: Vad är ledtiden?

S: 25-35 arbetsdagar för standardkluster, plus ungefär en veckas bokning av farligt gods vid ursprunget.
