Flottdepåer, korridorstationer för motorvägar och stadsladdningshubbar möter alla samma underliggande begränsning: den lokala nätanslutningen är begränsad, men efterfrågan på snabbladdning fortsätter att öka. Multi-Gun DC-laddare är ett direkt svar på den begränsningen. Istället för att installera flera oberoende DC-snabbladdare, som var och en kräver sitt eget strömomvandlingsskåp, kretsskydd och nätverksavbrott, centraliserar ett system med flera pistoler kraftomvandlingen och distribuerar DC-utgången till flera dispensrar. Denna arkitektur minskar fotavtrycket, sänker installationskostnaderna och möjliggör mer intelligent användning av tillgänglig nätkapacitet.
AMPPALhar fokuserat sin ingenjörssatsning på att bygga flerkanonplattformar som förblir lätta att underhålla, enkla att integrera och tillräckligt flexibla för att stödja blandade elbilsflottor. Följande tekniska översikt förklarar kärnparametrarna, modellutbudet, energihanteringslogik, anslutningsalternativ och vanliga frågor från operatören.

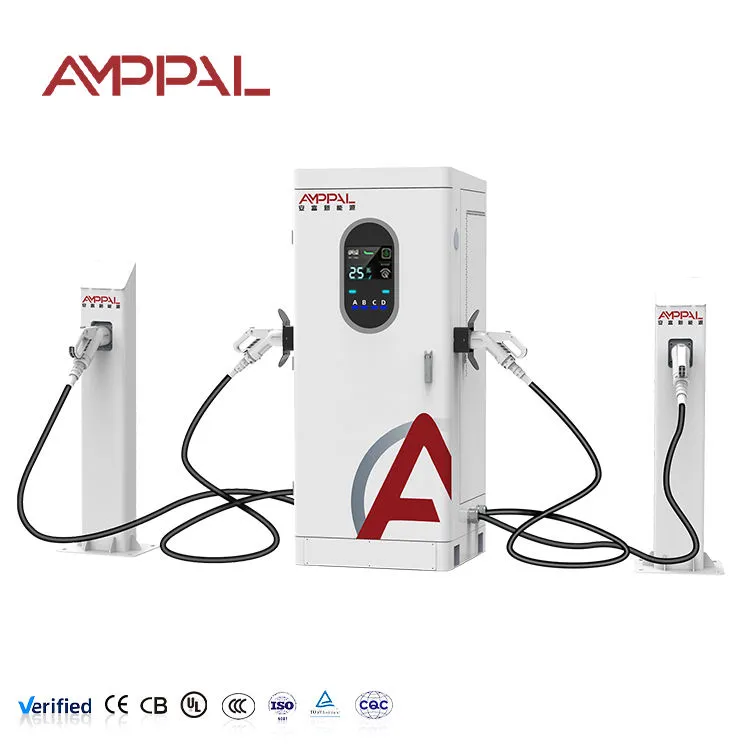

En konventionell DC-snabbladdare har ett strömskåp och en dispenser med en eller två kablar som servar en parkeringsplats. En DC-laddare med flera pistoler använder ett centralt elskåp och flera fjärrstyrda eller integrerade dispensrar, var och en med sin egen laddningskontakt. Centralskåpet innehåller stapelbara kraftmoduler som omvandlar AC-nätström till DC. Systemet dirigerar sedan likström till vilken automat som än används. Detta innebär att en enda plats kan betjäna två, tre eller fyra fordon samtidigt utan att duplicera hela kraftomvandlingskedjan.
För avgiftsoperatörer visar sig skillnaden i investeringar och driftskostnader. Färre skåp betyder mindre betongarbete, färre grävningar, färre ställverksanslutningar och färre felpunkter. Strömmoduler inuti skåpet kan delas över kontakter, så när ett fordon saktar ner sin laddningshastighet, tilldelas den frigjorda kapaciteten till en annan kontakt. Det dynamiska utnyttjandet är svårt att uppnå med helt oberoende laddare.
Specifikationsbladet för en DC-laddare med flera pistoler bör läsas som ett dokument på systemnivå, inte bara en enskild laddare. AMPPAL publicerar följande parametrar för sin nuvarande multi-gun lineup. Värden gäller för standardkonfigurationer; regionala nätkrav kan påverka inspänning och frekvens.
Dessa parametrar återspeglar hela systemet snarare än en enda laddningsport. Operatörer bör vara särskilt uppmärksamma på utspänningsområdet och strömgränserna, eftersom dessa värden bestämmer den verkliga sessionshastigheten för olika EV-modeller.
AMPPAL-produktlinjen är organiserad efter maximal skåpeffekt och antalet anslutna dispensrar. Tabellen nedan sammanfattar standardkonfigurationer. Anpassade pistolblandningar och kopplingstyper är tillgängliga för stora vagnparker.
| Modell | Max uteffekt | Antal vapen | Kontinuerlig ström per pistol | Ingångsspänning | Kapslingsklassificering | Mått (B×D×H) | Driftstemperatur |
| MG30-2 | 60 kW | 2 | 150 A | 480 VAC / 400 VAC | IP55 / IP54 | 700×600×1850 mm | -30°C till 55°C |

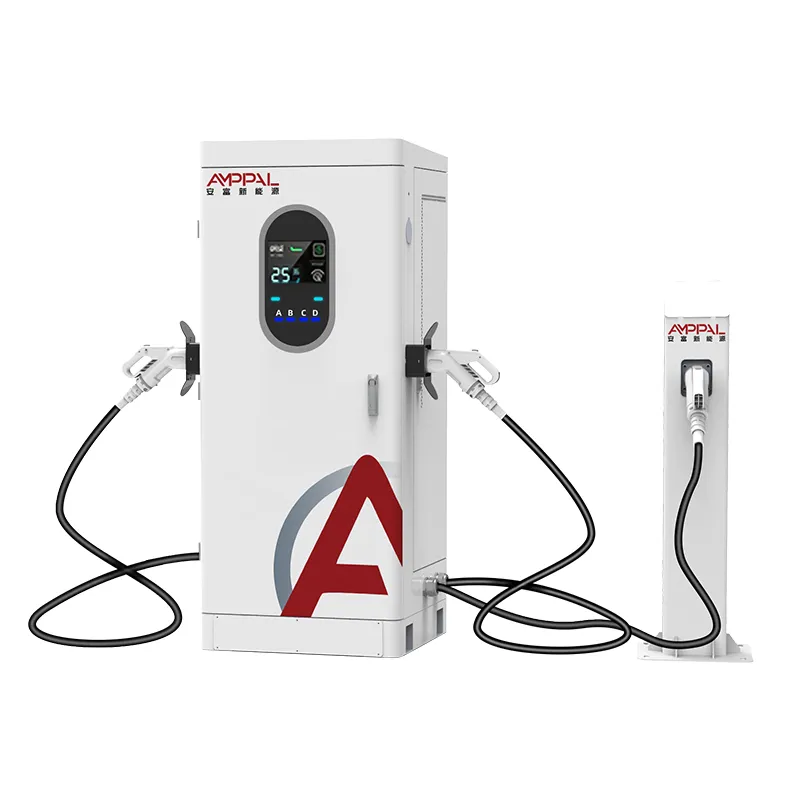

| MG60-3 | 120 kW | 3 | 200 A | 480 VAC / 400 VAC | IP55 / IP54 | 800×700×1950 mm | -30°C till 55°C |
| MG120-4 | 240 kW | 4 | 250 A | 480 VAC / 400 VAC | IP55 / IP54 | 1 200×800×2 000 mm | -35°C till 60°C |

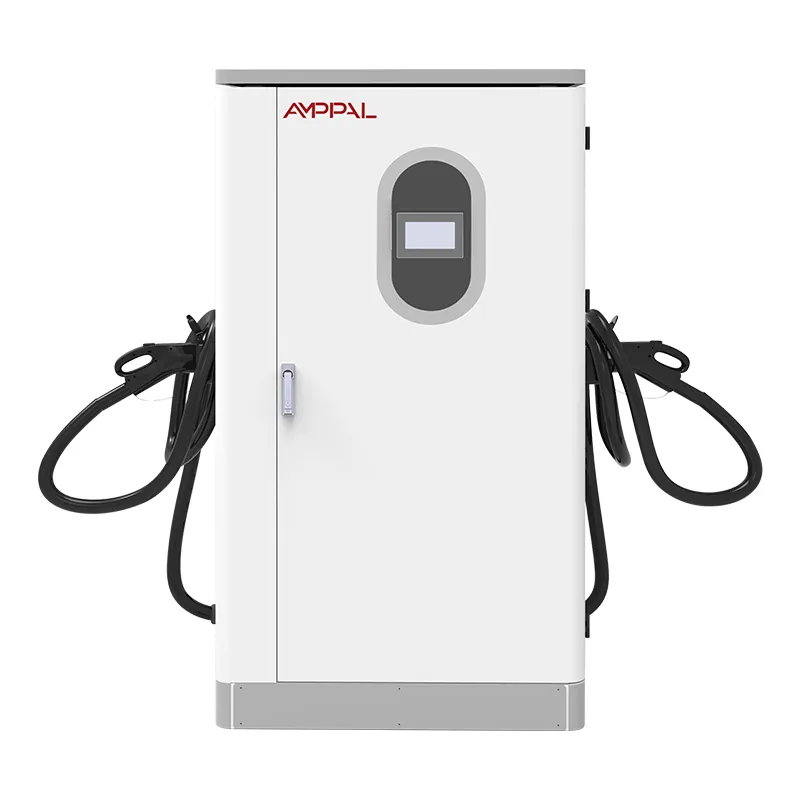

| MG180-4 | 360 kW | 4 | 500 A med vätskekylning | 480 VAC / 400 VAC | IP55 / IP65 tillval | 1 400×900×2 100 mm | -35°C till 60°C |
Varje modell använder samma modulära effektsteg, så ett 120 kW skåp kan uppgraderas i fält genom att installera ytterligare 30 kW eller 40 kW moduler. Den modulariteten förenklar också reservdelsinventeringen för operatörer som hanterar flera AMPPAL-anläggningar.
Den viktigaste mjukvarufunktionen i en DC-laddare med flera pistoler är dynamisk kraftdelning. Fast effektdelning delar upp skåpets klassificering lika mellan kontakter, vilket slösar kapacitet när ett eller flera fordon minskar sin laddningshastighet. Dynamisk strömdelning läser kontinuerligt varje fordons begärda spänning och ström och omfördelar sedan tillgänglig DC-kapacitet i realtid.
I ett AMPPAL-system samplar den centrala styrenheten varje anslutet fordon med 100 ms intervaller. Om ett fordon går in i konstantspänningsläge och börjar minska sin strömförbrukning, frigör styrenheten den oanvända kapaciteten till andra aktiva sessioner. Detta är särskilt värdefullt i flotta depåer där olika EV-modeller med olika batterispänningar laddas sida vid sida. En 240 kW AMPPAL MG120-4 kan leverera hela 240 kW till en enda kontakt när de andra tre är inaktiva, eller dela den intelligent över fyra fordon när efterfrågan förändras.
Systemet stöder även schemalagda effektbegränsningar och integrering av efterfrågesvar. Operatörer kan begränsa den totala anläggningseffekten under fönster med maximal nyttohastighet, eller låta laddaren minska belastningen automatiskt när byggnadshanteringssystemet skickar en signal för efterfrågesvar. Denna förmåga hjälper till att undvika dyra efterfrågeavgifter och håller laddningsplatsen inom nätanslutningsgränserna.
DC-laddare med flera pistoler är bara lika användbara som deras kontaktmix. AMPPAL bygger varje pistol på beställning med CCS1-, CCS2-, CHAdeMO- eller GB/T-kontakter. I Nordamerika är den vanligaste konfigurationen CCS1 för lätta fordon plus valfri CHAdeMO för äldre modeller. Operatörer i Europa och Asien och Stillahavsområdet väljer ofta endast CCS2 eller en blandning av CCS2 och CHAdeMO. GB/T-konfigurationer är tillgängliga för marknader som kräver dem.
Kabelkylning har blivit en kritisk variabel när biltillverkare pressar packspänningar till 800 V och laddningshastigheter mot 350 kW. Luftkylda kablar är lättare och enklare att underhålla men blir tjocka och tunga över 200 A kontinuerligt. Vätskekylda kabelenheter tillåter kontinuerliga strömmar upp till 500 A samtidigt som kabeldiametern hålls hanterbar. AMPPAL erbjuder vätskekylda dispensrar på MG180-4 och som en valfri uppgradering på modeller med lägre effekt där framtidssäkring är ett problem.
Varje dispenser finns tillgänglig med ett integrerat kabelhanteringssystem, inklusive infällbar kabelupphängning eller svängarmsmontering. Detta minskar kabelslitage och håller laddningsplatsen fri för förare.
Laddningsnätverk kräver pålitlig kommunikation mellan laddaren och det centrala ledningssystemet. AMPPAL multi-gun DC-laddare stöder OCPP 1.6J och OCPP 2.0.1, vilket innebär att de kan ansluta till de flesta större laddningsnätverkshanteringsplattformar utan anpassad mellanprogramvara. OCPP 2.0.1 lägger till förbättrade säkerhetsprofiler, smarta laddningskommandon och transaktionsdatahantering som gör stora flottor lättare att hantera.
Laddarna tillhandahåller även Modbus TCP för integration med lokala energiledningssystem. I en depå där solgenerering, batterilagring och byggnadsbelastning hanteras tillsammans, tillåter Modbus laddaren att ta emot effektbörvärden i realtid från platsstyrenheten. Systemet kan minska produktionen när solenergiproduktionen sjunker eller när lagringen släpps ut vid sin programmerade gräns. Den integrationsnivån är svår att uppnå med laddare som bara exponerar OCPP och inget lokalt protokoll.
DC snabbladdningshårdvara arbetar med hög spänning och hög ström, så säkerhetsöverensstämmelse är inte förhandlingsbar. AMPPAL DC-laddare med flera pistoler har UL 2202 och UL 2594-certifiering för den nordamerikanska marknaden, CSA C22.2 No. 346 för Kanada och CE-märkning enligt IEC 61851-1 och IEC 61851-23 för Europa. Sökvägen för efterlevnad av ISO 15118 möjliggör plug-and-charge-autentisering, vilket minskar antalet steg som en förare måste ta för att starta en session.
Kapslingarna är designade för utomhusinstallation i varierande klimat. IP55 på elskåpet skyddar mot damm och lågtrycksvattenstrålar från alla håll. Valfria IP65 dispensrar ger skydd för kustområden där saltspray är vanligt. Driftstemperaturintervallet på -35°C till 60°C täcker de flesta driftsättningsscenarier, med värmare och fläktkontrolllogik som förhindrar kondens inuti kapslingen under snabba temperaturförändringar.
Flotta depåer är den tydligaste passformen för flervapenarkitektur. Leveransbilar, skolbussar och kommunala servicefordon återvänder ofta till depån vid liknande tidpunkter och behöver snabbt vändas. Ett system med fyra pistoler låter flera fordon ladda över natten eller under en kort uppehåll utan att varje parkeringsplats behöver ha sitt eget fulla elskåp. Den centrala styrenheten kan också prioritera specifika fordon baserat på avgångsscheman.

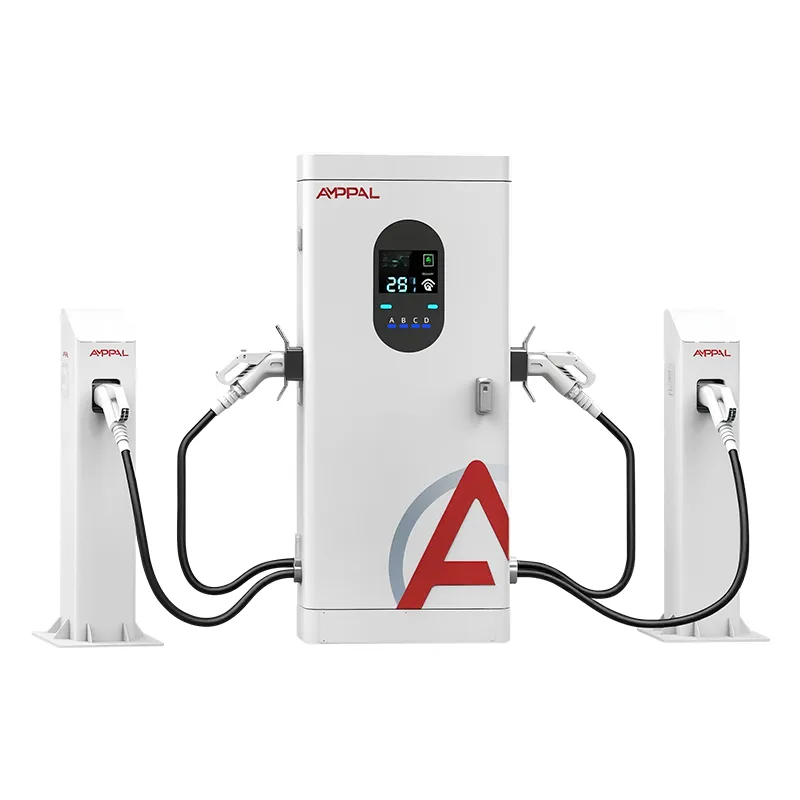

Offentliga snabbladdningskorridorer drar nytta av samma hårdvara. Motorvägsrastplatser och bensinstationer har ofta begränsad elektrisk kapacitet. Ett 360 kW-skåp som matar fyra dispensrar innebär att fyra förare kan börja ladda omedelbart, även om den totala anläggningseffekten är lägre än summan av fyra oberoende laddare skulle kräva. Den dynamiska kraftdelningsmjukvaran förhindrar långa köer och förbättrar den totala upplevelsen för förare som anländer med olika laddningstillstånd.
Arbetsplatser och butiker kan använda mindre flerkanonsystem för att erbjuda DC-snabbladdning utan kostnad för att installera en offentlig station i full storlek. En AMPPAL MG30-2 kan betjäna två parkeringsplatser samtidigt som installationskostnaderna är hanterbara för fastighetsägare. Eftersom systemet är modulärt kan ägaren lägga till kapacitet senare när anställningen av elbilar ökar.
Att installera en DC-laddare med flera pistoler kräver mer planering än en enportsenhet, men den totala anläggningskostnaden är ofta lägre per laddningsplats. Det centrala elskåpet bör placeras så nära huvudställverket som möjligt för att minska AC-matarkostnaden. Dispensrar kan installeras upp till 50 m från skåpet med likströmskablar, beroende på kabelstorlek och spänningsfallsberäkningar. AMPPAL tillhandahåller ett platsplaneringsverktyg som beräknar kabelbredd, dikesdjup och termisk reduktion baserat på den förväntade lastprofilen.
Varje parkeringsplats bör ha en betongplatta eller asfaltyta som är klassad för dispenserns vikt och kabelhanteringssystem. Pollare eller hjulstopp rekommenderas för att förhindra fordonskollision. Skåpet kräver ett minimiavstånd på 800 mm på alla serviceåtkomstsidor och 1 000 mm framför dörren. Enheterna är designade för kabelgenomföring genom botten eller bak, vilket håller ledningar utom synhåll och minskar snubbelriskerna.
AMPPALDC-laddare med flera pistoler är byggda med servicepaneler med frontåtkomst och modulära kraftmoduler som kan ersättas av en enda tekniker som använder standardverktyg. De vanligaste underhållsartiklarna är byte av luftfilter, kabelinspektion, kontroller av slitage på kontaktstift och firmwareuppdateringar. Vätskekylda system kräver kylvätskenivå och pumpkontroller med intervaller som rekommenderas i servicemanualen.
Laddarens styrenhet loggar alla felhändelser, temperaturdata och energileveransmått lokalt och kan skicka dem till nätverkshanteringssystemet. Den informationen hjälper underhållsteam att diagnostisera problem på distans innan de skickar en tekniker. De flesta fel kan lösas på distans genom OCPP-kommandon eller genom att starta om en enskild strömmodul, vilket minskar tiden för driftstopp.
F: Kan två eller flera fordon ladda med full hastighet samtidigt på en AMPPAL DC-laddare med flera pistoler?
S: Det beror på skåpbetyget och fordonens laddningsförfrågningar. Systemet kan leverera sin maximala effekt till en pistol när de andra är inaktiva. När flera fordon är anslutna delas tillgänglig kraft dynamiskt. Till exempel kan en 240 kW-modell ladda ett fordon på 240 kW, två fordon på 120 kW vardera, eller fyra fordon på 60 kW vardera om alla begär samma effekt. Om ett fordon minskar till 40 kW, tilldelar styrenheten omedelbart de frigjorda 20 kW till en annan aktiv session. Detta innebär att fordon sällan laddar med sitt individuella maximum när skåpet är fullt upptaget, men anläggningen som helhet använder nätkapaciteten mycket mer effektivt än oberoende laddare skulle göra.
F: Vad är skillnaden mellan dynamisk kraftdelning och fast effektdelning?
S: Fast effektdelning delar skåpets kapacitet lika mellan kontakter, oavsett om varje fordon kan använda den. Dynamisk kraftdelning mäter varje fordons förfrågan i realtid och batterispänning och fördelar sedan kapaciteten därefter. I ett AMPPAL-system samplar styrenheten varje anslutet fordon med 100 ms intervaller. Om ett fordon minskar sin strömförbrukning under konstantspänningsfasen, flyttas den kapaciteten till en annan kontakt. Dynamisk delning är det enda tillvägagångssättet som maximerar anslutningsutnyttjandet och minskar den genomsnittliga sessionstiden utan att kräva en större nätanslutning.
F: Är AMPPAL multi-gun DC-laddare kompatibla med både 400 V och 800 V elfordon?
A: Ja. Alla AMPPAL multi-gun DC laddare modeller matar ut ett spänningsområde på 150–1000 VDC. Laddaren känner automatiskt av fordonets batterispänning och justerar DC-utgången för att matcha. Det betyder att en 400 V Tesla Model 3 och en 800 V Hyundai Ioniq 5 kan laddas på samma enhet, på olika vapen, samtidigt. Systemet kräver ingen extern booster eller separata laddningsmoduler för högspänningsplattformar.
F: Hur många dispensrar kan anslutas till ett AMPPAL centralt elskåp?
S: Standardkonfigurationer stöder två, tre eller fyra dispenserpistoler per skåp. MG30-2 och MG60-3 är designade för kompakta platser med två eller tre parkeringsplatser. MG120-4 och MG180-4 stödjer fyra kanoner och är avsedda för större depåer eller offentliga snabbladdningshubbar. Där ytterligare fack behövs kan flera centrala skåp dela en gemensam DC-buss eller hanteras som en grupp av samma platsstyrenhet. AMPPAL erbjuder också satellitdispenseralternativ som förlänger laddningsplatser längre från elskåpet för genomkörningslayouter.
F: Vilket underhåll kräver en DC-laddare med flera pistoler?
S: De flesta AMPPAL multi-gun DC-laddare kräver fyra rutinmässiga serviceåtgärder: luftfilterrengöring eller byte var sjätte till tolfte månad beroende på dammexponering, visuell inspektion av kablar och kontakter var tredje månad, firmwareuppdateringar som släppts och en årlig vridmomentkontroll på elektriska avslutningar. Vätskekylda modeller lägger till en kylvätskenivå och pumpkontroll minst två gånger per år. Systemet loggar temperatur- och feldata kontinuerligt, så många problem kan diagnostiseras på distans innan en tekniker skickas. Eftersom kraftmoduler är hot-swappable tar ett modulbyte vanligtvis mindre än 30 minuter och kräver inte att andra pistoler stängs av.
F: Kan laddningskapaciteten ökas efter att systemet har installerats?
A: Ja. AMPPAL multi-gun DC-laddare använder ett modulärt effektsteg, så ett 60 kW-skåp kan uppgraderas till 120 kW, ett 120 kW-skåp till 240 kW och ett 240 kW-skåp till 360 kW genom att lägga till effektmoduler. Fältuppgraderingen kräver en servicetekniker och en firmwareuppdatering. I vissa fall måste AC-mataren och kretsskyddet utökas för att ge högre effekt, så uppgraderingen bör planeras med den ursprungliga elektriska designen på platsen. Den modulära arkitekturen skyddar den initiala investeringen och låter operatörer skala laddningskapaciteten när elbilstrafiken växer.
