11kW bärbar AC EV-laddare med akryldesign för resor och hemladdning

Inte en Wallbox, ett resande elverktyg

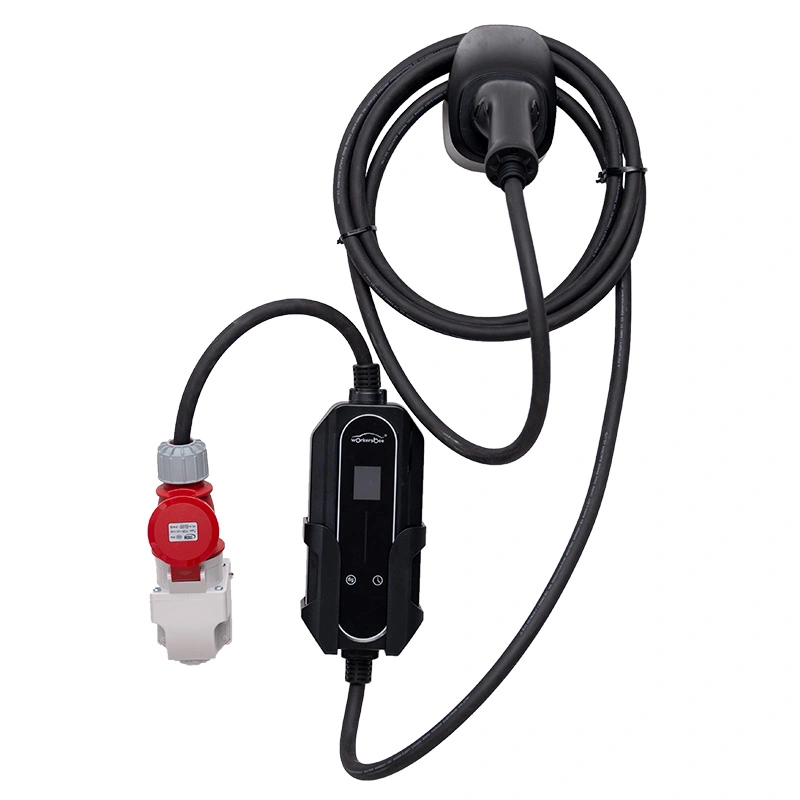

Den röda femstifts CEE-kontakten är anledningen till att denna laddare finns.

I större delen av Europa är det röda 400V industriuttaget det närmaste en universell laddningsstandard: den sitter på campingpelare, industrigårdar, byggarbetsplatser och jordbruksbyggnader från Portugal till Finland.

Den 11 kW bärbara AC EV-laddaren med akryldesign för resor och hemladdning (akrylpaneltyp, AF-AC-11kW) är en PC/ABS-låda med en polerad akrylyta och en LCD, konstruerad för att dra 16A per fas från exakt det uttaget och leverera 11kW till fordonet.

Där en fast trefas väggbox förbinder dig till en byggnad, åker den här enheten i fordonet och förvandlar vilket rött uttag som helst på kontinenten till en laddningspunkt. Det är inte en ersättning för en hemvägglåda – det är ett annat verktyg för en annan typ av körning.

Varför tre-fas portabilitet är viktigt

11kW från en 16A trefasingång betyder ingen 32A kretsjakt; det röda CEE 16A-uttaget är mycket vanligare på campingplatser och verkstäder än sin blå 32A enfas kusin.

Cirka dubbelt så mycket kapacitet som en 7 kW enfasenhet — ett 50 kWh batteri fylls på på cirka fyra och en halv timme.

Akrylpanelen och LCD-skärmen överlever hanteringen av kommersiellt bruk: repor, bränslefingrar och grov förvaring gör inte avläsningen matt.

IP55-klassade kapslingar tål utomhusplatser, saltluft vid kusten och byggdamm som skulle täppa till en mindre enhet.

Driftfönstret -30℃ till +50℃ verifieras i en klimatkammare — relevant för nordiska vintrar och centralasiatiska stäppsäsonger.

Fem meter lång kabel och en kompakt kropp låter dig nå uttaget utan parkeringsgymnastik, och enheten packas platt i en väska.

Tekniska specifikationer

Marknader och vägar som denna enhet byggdes för

Europeisk turné över gränserna: en laddare, en röd kontakt och samma kontakt fungerar i Frankrike, Tyskland, Norden och Balkan.

Industri- och byggarbetsplatser där trefasanslutningar redan finns och en permanent laddpunkt skulle behöva bygglov.

Flottdepåer och uthyrningsföretag som flyttar fordon mellan platser och vägrar installera wallboxar på varje gård.

Nordiska och ryska/centralasiatiska marknader där laddning under noll är ett vinterfaktum, inte ett hörnfall.

Evenemang och utställningar: laddar demofordon från en 380V strömförsörjning för event istället för att dra förlängningskablar över hallen.

Vad händer elektriskt vid 11kW

Trefas 380/400V kommer genom den röda CEE-kontakten och omvandlas, fas för fas, till den enda laddningskrets fordonet accepterar. Boxen drar 16A per fas, vilket är blygsamt nog för de flesta förbrukningsmaterial av kommersiell kvalitet men ger upp till 11kW verklig genomströmning.

Innan strömförsörjningen aktiveras skakar enheten hand med bilen över typ 2-styrpiloten och verifierar att fordonets inbyggda laddare kan ta trefasström. Vissa elbilar laddar bara enfas även med trefas tillgängliga; boxen rapporterar detta på LCD-skärmen istället för att misslyckas tyst.

Skyddet går djupare än en hushållsbrytare: överspänning, underspänning, överbelastning, kortslutning, jordfel, övertemperatur, nödstopp och jordfel övervakas alla oberoende av varandra, med enheten som löser ut sig själv och visar en kod.

Eftersom ingången är 380VAC ±15 %, tolererar enheten svaga nät på landsbygden bättre än enfasladdare med liknande effekt - spänningssänkningar som skulle stoppa en 32A enfasbelastning absorberas inom det fönstret.

Certifikat som en gränstjänsteman kommer att känna igen

CQC-, CE- och TUV-certifikat utfärdas per modell och batch, med rapportnummer redo att lämna till tullmäklare eller certifieringsmyndigheter.

Varje enhet testas till 100 % – dielektrisk hållfasthet, isolationsresistans och jordkontinuitet – innan kapslingen stängs, utan provtagning.

En 30-minuters full-last inbränning efter montering; enheten måste hålla 11kW utan termisk drift innan den släpps in i förpackningen.

IP55 damm- och spraytestning täcker hela den monterade lådan, inklusive akrylpanelskarven och kabelförskruvningarna.

Uthållighet på batchnivå: kontaktorcykling till 10 000 operationer och 96 timmars saltspray på kontrollkortet och LCD-skärmen.

Klimatkammarvalidering över -30 ℃ till +50 ℃, med uppstartsbeteende dokumenterat vid den kalla extremen.

Från bräde till box: Byggvägen

Rutten börjar med kontrollkortet: plocka-och-place-montering, våglödning, sedan konform beläggning för att skydda elektroniken från kondens - en verklig risk på marknader med kallt klimat där enheten rör sig mellan -20 ℃ luft och en varm kabin.

PC/ABS-höljet är gjutet på robotceller utvecklade med FANUC och TRUMPF vid AMPPAL-fabriken i Yueqing, Zhejiang; akrylpanelen är CNC-skuren och polerad i samma anläggning, och AC- och DC-produkter delar aldrig ett löpande band.

Monteringen fortskrider genom kraftstegsmontering, RCD- och kontaktorpassning, kabelförskruvningstätning, panelinstallation och tvåstegstestbänken; varje operatör loggar steget mot enhetens serienummer.

AMPPAL, som grundades 2014, har nu en årlig kapacitet över en miljon laddningsenheter och har levererat mer än en miljon totalt. Den sista QC på varje bärbar enhet är manuell: spärrkänsla, kabeldragavlastning, panelfinish – detaljerna som en användare rör vid varje dag.

Trefas verklighetskontroll: var den här enheten passar (och var den inte gör det)

Ta 11kW-enheten om din körning regelbundet passerar gränser eller arbetar från platser med trefasförsörjning, och om ditt fordons inbyggda laddare faktiskt accepterar trefas — kontrollera bilens specifikationer först, eftersom en enfasbil laddar med ungefär en tredjedel av lådans kapacitet.

Lämna det i katalogen om din enda strömkälla är ett 1-fas hushållsuttag: enheten är tre-fas av design, och ingen adapter omvandlar 220V enfas till 11kW. För rena enfashus är den bärbara modellen på 7 kW den rätta passformen.

Lämna det om du laddar samma fordon varje natt i ett fast garage — en monterad wallbox med lasthantering slår en portabel enhet på pris och ordning.

Och om du behöver 22kW eller DC snabbladdning är den här lådan helt fel verktyg; de kräver AC trefas vid 32A eller en DC-laddare helt och hållet.

Varför distributörer lagerför 11kW-linjen

En produkt med en tydlig, underbetjänad köpare: kommersiella operatörer och långväga elbilsresenärer som inte kan använda hushållsladdning.

15-20 arbetsdagars ledtid på standardkonfigurationer; OEM-märke på akrylpanelen och förpackningen körs i samma schema.

Modest MOQ låter importörer validera trefasnischen innan de bestämmer containerutrymme.

Fabrikskonfigurerad CEE röd 16A-kontakt, typ 2-pistol (GB/T på begäran) och certifikat — CE/TUV/CQC — förberedda för destinationsmarknaden.

AMPPAL exporterar till 40+ länder, driver 200+ laddstationer själv och levererar projekt som NEOM:s grönväteanläggning; din partner är inte ett handelsföretag utan tillverkaren.

Boxas, pallas och ut genom dörren

Varje 11kW-enhet levereras i en detaljhandelsfärdig kartong som är designad för både kurirnätverk och hyllvisning, eftersom denna kategori säljer mycket online. Den totala kartongens vikt landar runt 8-10 kg inklusive 5-meterskabeln — tillräckligt lätt för flygfrakt när en distributör behöver lager snabbt.

Containerorder packar 80-120 kartonger per 20-fots last beroende på kartongstorlek, pallaserade, sträckförpackade och märkta efter köparens märke.

Dokumentation färdas med varorna: handelsfaktura, packlista, CE/TUV/CQC-certifikat och testrapporter, vilket är det som håller trefas elektrisk import i tullen i 40+ länder.

Service över gränserna

2-års garanti kopplad till serienumret, uppfylld genom AMPPALs exportnätverk även när enheten byter land.

Reservkort, LCD-moduler och kabelset lagerförs och skickas inom 5 arbetsdagar efter bekräftelse.

Diagnos av LCD-felkod via e-post eller WhatsApp - de flesta fall löses utan att returnera hårdvara.

Firmware och APP Mini Programuppdateringar distribueras via fabriksportalen under produktens livslängd.

Vägledning för vård av kallt klimat ingår: låt enheten värmas till över -10 ℃ innan full laddning i extrem kyla.

Fem fältmisstag vi fortsätter att se

Fel: förutsatt att alla röda uttag på campingplatsen är klassade 16A — vissa är 32A, andra är omärkta. Höger: kontrollera uttagets märkskylt; enheten drar 16A per fas och är säker på båda, men kabeln och kontakten måste matcha.

Fel: parkera fordonet med kabeln sträckt över en gångväg. Höger: dra kabeln ovanför eller under en matta och fäst pistolen efter att ha kopplats ur.

Fel: använder ett blått 16A enfasuttag genom en hemmagjord adapter. Höger: använd endast den äkta CEE-röda femstiftsanslutningen som enheten byggdes för.

Fel: stängning av fodralet medan enheten är varm från en full laddningssession. Höger: låt den gå på tomgång några minuter och förvara torrt och ihoprullad löst.

Fel: ignorerar LCD-varningen och fortsätter att köra. Höger: läs koden, rensa felorsaken och kontakta oss med koden om den upprepas.

Röster från långväga

Ett finskt logistikföretag driver fyra elbilar för leverans mellan Helsingfors och Lappland. Deras vagnparkschef: "Vid -25℃ startar enheten och håller 11kW där två enfasladdare vi provade helt enkelt stannade. Vi önskar att kabeln var sex meter istället för fem – en av våra gårdar tvingar fram en snäv parkeringsvinkel.

En Kazakstan-baserad importör säljer 11kW-modellen till gruvserviceentreprenörer: "Anläggningar har trefas dieselgeneratorer, inte laddstationer. Denna låda förvandlar en generatorkoppling till en laddningspunkt på några minuter. Akrylpanelen har tagit stryk och ser fortfarande ny ut, vilket förvånade oss.'

Ett tyskt par som turnerade i Skandinavien i två månader skrev till oss mitt på resan: 'Varje campingplats med ett rött uttag från CEE blev en full laddning över natten. Vi planerade runt blå uttag innan och bortkastade förmiddagar på jakt. Den enda frustrationen var en fransk camping vars röda uttag satt bakom en låst grind - ingen laddare löser det.'

Vanliga frågor om gränsöverskridande

F: Vilken kontakt använder 11kW-enheten?

S: En CEE röd femstift, 16A, 400V trefas industrikontakt — standarden som finns på europeiska campingplatser, gårdar och verkstäder.

F: Kan den laddas från ett hushålls enfasuttag?

S: Nej. Det kräver trefas 380/400V; vid enfasförsörjning kommer enheten inte att strömförsörjas, enligt design.

F: Min bils inbyggda laddare — klarar den 11kW?

S: Endast om den stöder trefas AC-laddning; kontrollera fordonsspecifikationen, eftersom många kompakta elbilar är enfasbegränsade.

F: Hur snabbt laddas den egentligen?

S: Cirka 50 kWh på ungefär 4,5 timmar vid full effekt — ett övernattningsstopp ger en hel dags körräckvidd.

F: Är betyget -30℃ pålitligt?

S: Den är klimatkammare verifierad, med starttestning vid den kalla extremen; vi rekommenderar fortfarande att värma upp enheten innan fullbelastningssessioner i djup kyla.

F: Fungerar det i länder med 230V trefasnät?

S: 380VAC ±15% ingångsfönstret täcker de flesta 400V europeiska nätverk; för icke-standardiserade nät, bekräfta din fas-till-fas-spänning med oss ​​vid beställningstidpunkten.

F: Vilka dokument får jag för tullen?

S: CE-, TUV- och CQC-certifikat, testrapporter, kommersiell faktura och packlista, förberedd för export till 40+ länder.

F: Är det verkligen bärbart?

S: Cirka 8-10 kg förpackad, med alternativ för bärväska — tillräckligt tung för att kännas industriell, lätt nog för en person att röra sig.
