Storskaliga distributioner av batterienergilagring involverar traditionellt omfattande monteringsarbete på plats, vilket medför schemaläggningsrisker, ledningsfel och utökade idrifttagningstidslinjer för projektteam.Utility-Scale Containerized batteri energilagringssystemlevererar förtestade, fabriksintegrerade lagringsenheter i megawattklass redo för placering och anslutning på plats. Den här artikeln utforskar dess varianter med dubbla kapaciteter, inbyggd säkerhetsarkitektur, tillverkningsarbetsflöden, verkliga projektfeedback och viktiga överväganden för utvecklare och EPC-team som utvärderar energilagringstillgångar i containerformat.
På den här sidan — Klicka på länkarna för att gå till avsnittet

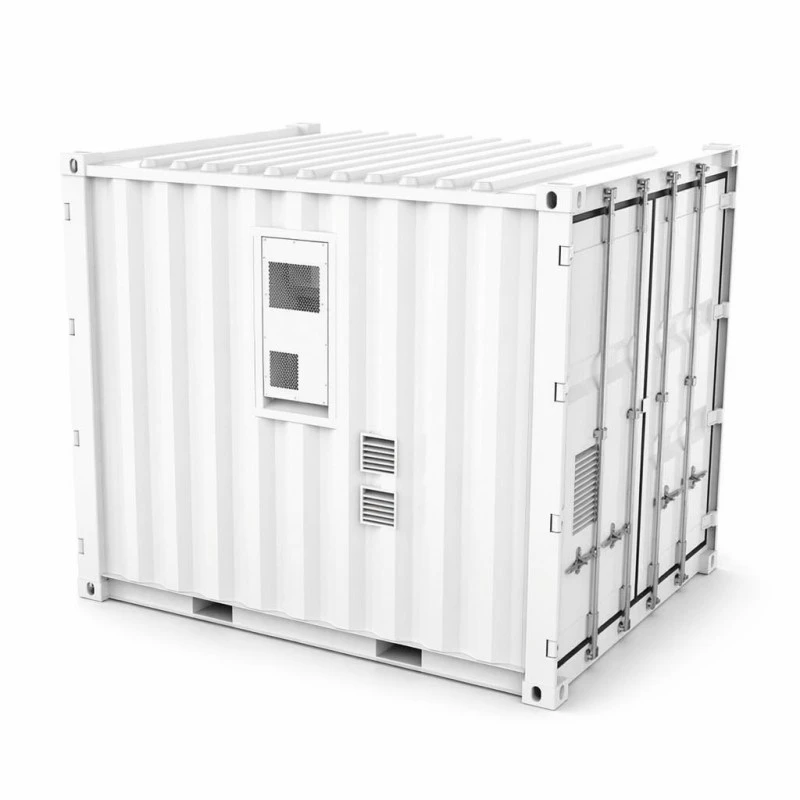

1. Vad kommer på lastbilen för containerbaserade lagringsprojekt
Konventionella megawattimmars lagringsprojekt utför de flesta monteringsaktiviteter på plats. Batteripaket levereras på pallar, rackstrukturer sätts upp lokalt, stora volymer fältkablar dras och ansluts, och mycket av idrifttagningsschemat förbrukas för att lösa ledningsfel som uppstår under fältinstallationen.Utility-Scale Containerized batteri energilagringssystemvänder denna typiska projektsekvens.
Den kompletta uppsättningen batteripaket, luftkyld termisk cirkulationshårdvara, dubbla brandsläckningsenheter och kompletta övervakningskablar är helt integrerade i fabriksanläggningar i Yueqing. Varje delsystem genomgår kombinerade tester på systemnivå innan de skickas in i höljet på 3048*2438*2591 millimeter. När den väl har levererats till projektlokalen placerar anläggningspersonalen behållaren på förberedda betongplattor, drar DC-kablar med botteningång mot platsens PCS och EMS-hårdvara och fortsätter sedan till driftsättningsaktiviteter. Genom att flytta montering och systemvalidering till fabriksarbetsflöden upptar dessa kritiska uppgifter inte längre projektets tidslinje för kritisk väg, vilket representerar kärnvärdet för att välja en lösning i containerstil framför diskreta rackbaserade lagringssystem.
2. Översikt över två kapacitetsvarianter och tekniska kärnparametrar
Samma fysiska containerfotavtryck stöder två distinkta energikapacitetskonfigurationer, 1 060 kWh och 1 215 kWh. Projektets anläggningsteknik, betongunderläggsspecifikationer och kranlyftsplaner förblir oförändrade oavsett vilken variant som väljs, vilket förenklar förberedelsearbetet före byggarbetsplatsen. Strängarkitekturen skiljer sig åt för varje konfiguration: 48 batteripaket implementerar 4P264S topologi för 1060 kWh (nominellt 844,8VDC), och 55 pack implementerar 5P242S topologi som levererar 1215kWh (nominellt 774,4VDC). Båda varianterna håller utdata inom det allmänt accepterade 680-950VDC-driftfönstret som är kompatibelt med de flesta vanliga storskaliga PCS-hårdvaruplattformar.
Standard laddnings- och urladdningsström är 200A för båda versionerna som arbetar med en hastighet på 0,5C, vilket anpassar utgången på DC-sidan med typiska krav på projektbussarkitektur. Maximal effektivitet på systemnivå når 88 procent mätt över en hel laddnings- och urladdningscykel inklusive extra strömförbrukning snarare än mätvärden för endast batteri. Cykelns livslängdsprestanda överstiger 8000 cykler under 0,5C och 25-graders omgivningsförhållanden samtidigt som den bibehåller en minsta energikapacitet på 80 procent, och omgivningstemperaturintervallen ligger mellan 0°C och +50°C, vilket matchar containerns interna luftkonditioneringshantering.
| Kategori | Parameter | 1060kWh modell | 1215kWh modell |
|---|---|---|---|
| DC sida | Nominell kapacitet | 1060kWh | 1215kWh |
| Celltyp | LFP 3,2V/314Ah | LFP 3,2V/314Ah | |
| Batterisystemsträng | 4P264S | 5P242S | |
| PACK-specifikation | 70.4V314Ah | 70.4V314Ah | |
| INGA. av PACK | 48 st | 55 st | |
| Nominell spänning | 844,8VDC | 774,4VDC | |
| Spänningsområde | 680~950VDC | 680~950VDC | |
| Standard laddnings-/urladdningsström | 200A | 200A | |
| Systemparametrar | Systemeffektivitet | MAX.effektivitet 88% @0,5C / 1 Laddning 1 Urladdning | MAX.effektivitet 88% @0,5C / 1 Laddning 1 Urladdning |
| Systemets livslängd | >8000 gånger (0,5C@25°C) Energiretentionsgrad ≥ 80 % | >8000 gånger (0,5C@25°C) Energiretentionsgrad ≥ 80 % | |
| Ledningsmetod | DC nedre ingång | DC nedre ingång | |
| Laddnings- och urladdningshastighet | 0,5 CP | 0,5 CP | |
| Termisk hanteringsmetod | Intelligent luftkyld luftkonditionering | Intelligent luftkyld luftkonditionering | |
| Kommunikationsprotokoll | CAN/Eth/RS485 (4G tillval) | CAN/Eth/RS485 (4G tillval) | |
| Brandskyddssystem | Aerosol och perfluorhexanon | Aerosol och perfluorhexanon | |
| IP-betyg | IP54 | IP54 | |
| Produktstorlek | 3048*2438*2591mm | 3048*2438*2591mm | |
| Produktens vikt | 9500 kg | 10 500 kg | |
| Miljökrav | Drifttemperaturområde | 0°C~+50°C | 0°C~+50°C |
| Driftfuktighetsområde | 0~95%RH (Ingen kondensation) | 0~95%RH (Ingen kondensation) | |
| Arbetshöjd | 2000m (>2000m nedstämpling) | 2000m (>2000m nedstämpling) | |
| Certifiering | FÖRP.: CE ROHS UN38.3 MSDS | FÖRP.: CE ROHS UN38.3 MSDS | |
| Garanti | 5 år | 5 år |
3. Rikta upp distributionsplatser för lagring i containeriserad verktygsskala
Flera verkliga tillämpningsscenarier drar nytta av förintegrerad batterilagring i megawattskala. Industriparker som upplever belastningstoppar på två till fyra timmar på kvällen kan utnyttja lagringstillgångar för att förändra konsumtionsmönster som svar på tarifframar för användningstid. För anläggningar som är beroende av dieselgeneratorer kan en variant på 1060 kWh tåla måttliga industriella belastningar under typiska avbrottsfönster utan komplex bränsleförsörjningslogistik.
Platser för förnybar energi, inklusive solkraftsparker och vindanläggningar, använder dessa containrar för att stabilisera produktionen och fångstproduktion som annars skulle begränsas. Distributionsnätverksoperatörer kan skjuta upp kostsamma hårdvaruuppgraderingar av transformatorstationer genom att implementera feeder peak-shaving under begränsade driftsperioder. Avlägsna gruvplatser och ö-baserade projekt representerar en annan viktig passform; Specialbyggda batterirum på plats visar sig ofta vara opraktiska, vilket gör fabriksvaliderad containerleverans till den mest pålitliga installationsvägen. När man utvärderar lagringshårdvara för dessa storskaliga användningsfall,Utility-Scale Containerized batteri energilagringssystemger ett färdigt-att-installera-alternativ som undviker omfattande systemmontering på plats.
4. Arbetsflöde för att få ett prefabricerat lagringsprojekt online
Projektutförandet börjar med förberedelser för anläggningsarbeten. Entreprenörer konstruerar platta betongkuddar som är konstruerade för att hantera punktbelastningar på 9500–10500 kilogram, installerar kabelgravar som leder mot containerplatsen och upprätthåller tillräckligt med utrymme för luftkonditioneringens värmeavvisande funktioner.
Lyftoperationer förlitar sig på standardbehållarbeslag inklusive hörngjutgods. Projektteam hyr standardutrustning för spridarbygel, vilket tar bort kravet på specialtillverkad lyftutrustning. En enda kranplaceringsoperation placerar hela enheten på dess förberedda fundament.
Driftsättningen fortsätter i tre olika faser efter placeringen. Tekniker slutför kablar på DC-sidan genom kabelgenomföringar på botten som ansluter till PCS-hårdvara som tillhandahålls på plats. Nästa steg upprättar kommunikationshandslag mellan containerintern övervakningshårdvara och EMS-plattformar på projektnivå, med CAN, Ethernet och RS485 tillgängliga, tillsammans med valfri 4G-fjärråtkomstfunktionalitet. Slutliga acceptansaktiviteter inkluderar funktionstestning av skyddsrelä, 0,5CP laddnings-urladdningscykelvalidering och verifiering av SOC-rapporteringens noggrannhet. Med korrekt genomförd civil förberedelse tar platsbaserade driftsättningsaktiviteter i allmänhet två till tre arbetsdagar efter containerplacering.
5. Inbyggd säkerhetsarkitektur och certifieringsdokumentation
Dubbla oberoende brandskyddsmedel utgör en central del av säkerhetsdesign. Aerosolsystem verkar i individuella förpackningar, och perfluorhexanonmedel svämmar över hela behållarens inre. Denna strategi med dubbla agenter adresserar termiska händelser som inträffar i olika fysiska skalor, en konfiguration som efterfrågas alltmer inom försäkringsspecifikationerna för stora batterilagringsinstallationer.
IP54-klassad containerkapsling med DC-kablar med botteningång motstår regn och dammexponering på plats, och håller elektriska penetreringspunkter lågprofilerade och välskyddade. Enskilda batteripaket har CE- och RoHS-överensstämmelsedokumentation. Leveranser från hela systemet inkluderar UN38.3 och MSDS-papper som är avgörande för internationella transporter, tullklarering och projektförsäkringskrav.
Intelligent modulerad luftkyld luftkonditioneringsmaskinvara håller batteripaketet inom smala temperaturdriftsband, snarare än att använda enkel på-av-cykelkontroll. Driftsspecifikationer definierar omgivningsförhållanden från 0°C upp till +50°C, luftfuktighet 0-95 %RH icke-kondenserande, plus 2000 meter maximal höjd med obligatorisk prestandaderating över denna höjdtröskel. Varje färdig container genomgår en fullskalig 0,5CP laddnings-urladdningscykel med loggningsdata på förpackningsnivå som samlats in på fabriken, innan containerdörrarna förseglas för uttransport.
6. Åttastegs tillverkningsarbetsflöde inuti Yueqings produktionsanläggning
7. Verklighetskontroll av kritisk storlek för lagring i containerskala
Projektteam bör välja variantkonfiguration enligt faktiska leveranskrav istället för att automatiskt välja alternativet med högre energikapacitet. Medan 1060kWh och 1215kWh delar fysiska behållardimensioner, skiljer sig nominella bussspänningar avsevärt. Ingenjörsteam måste verifiera mål-PCS-hårdvaran fullt ut stöder den valda enhetens spänningsdriftfönster innan de slutför inköpsorder.
Luftkylda termiska system har bestämda miljögränser. Platser som upplever regelbundna omgivningstemperaturer som överstiger +50°C, eller tropiska platser där luftkonditioneringsutrustning kontinuerligt körs under maximal belastning, kan uppnå överlägsen celltemperaturstabilitet med vätskekylda lagringsalternativ. Projektofferter inkluderar uppriktig vägledning angående miljöanpassning snarare än att bara fortsätta med leverans av hårdvara efter implementeringen.
Hårdvara i containerformat representerar dålig ekonomisk passform för totala lagringsbehov under cirka 500 kWh. Förvaringsprodukter i skåpskala ger lägre kostnader för transport, krandrift och installationsaktiviteter på plats för krav på mindre kapacitet, och alternativa produktlinjer finns för att hantera dessa projektskalor.
8. Lyft-, frakt- och tullöverväganden
Enhetens vikter ligger på 9500kg (1060kWh) och 10500kg (1215kWh). Transporter använder flakbilar parade med kranutrustning i båda ändarna av fraktresan. Gaffeltruckens hårdvara saknar tillräcklig belastningsgrad för dessa massor; riggplaner och krantillgång på plats behöver definieras innan lastbilen anländer till destinationslokalen.
Eftersom batterienheter är förladdade skickas dessa containrar klassificerat som UN3480 farligt gods. Tillverkningsteam tillhandahåller fullständiga UN38.3-testrapporter, MSDS-dokumentation och förpackningsdeklarationer för farligt gods. Projektplanerare bör budgetera ungefär en extra veckas ledtid för ursprungs-hamnbokning jämfört med vanliga styckegodstransporter.
Tillgängliga kommersiella villkor inkluderar FOB Ningbo eller Shanghai med CIF-alternativ på begäran. Varje behållare upptar utrymme som är jämförbart med en 40 fot hög kubbehållare. Landtransporter inom landet kräver vägfrigång för en enhet som är cirka 3 meter bred och väger mer än 10 ton.
9. Garanti, kapacitetsunderhåll och fältservicesupport
En femårig omfattande garanti gäller för förpackningar, luftkonditioneringsenheter, brandskyddshårdvara och övervakningssystem som ett komplett levererat system. Kapacitetsprestandan garanteras för minst 80 % klassificerad energiretention som fungerar under dokumenterade 0,5C-cykelprofiler, med spårning av försämring som refererar till baslinjeloggar för fabrikens acceptanstest.
Batteripaket stöder arbetsflöden för underhåll av fältbyte. Enskilda försämrade förpackningar kan bytas ut inom några arbetstimmar utan att behöva demontera fullständig behållare eller ta resten av batteristrängen offline. Fjärrövervakningsåtkomst via CAN/Ethernet/RS485 plus valfri 4G-anslutning tillåter serviceteam att hämta operativa datauppsättningar på paketnivå, vilket möjliggör tidig identifiering av kapacitetsavvikelse innan operatörer observerar prestandapåverkan.
Rekommenderade årliga serviceaktiviteter inkluderar luftfilterrengöring, tryckvalidering av brandmedel, omverifiering av terminal vridmoment och testkörningar av kapacitet och prestanda. Hårdvara med reservdelar levereras inom fem till sju arbetsdagars fönster vid behov.
10. Vanliga misstag vid förberedelse av webbplatsen som försenar projektets tidslinjer
11. Real-World Fältanteckningar från globala megawatt-timmars implementeringar
Ett fastighetsutvecklingsföretag verksamt i Tasjkent, Uzbekistan placerade en enhet på 1 060 kWh sent under 2024 för att stödja ett kommersiellt komplex som utnyttjade taxeskillnader mellan dag och natt. Projektingenjörer rapporterade att intäktsgenererande verksamhet påbörjades bara nio dagar efter att kranen lyfte containerenheten från flaktransport. Det fysiska installationsarbetet fortskred snabbt; Merparten av tidsinvesteringen gick till RS485-baserat EMS-parametermappningsarbete.
En solprojektutvecklare i Antananarivo, Madagaskar, parade ihop 1215 kWh-containervarianten tillsammans med befintliga PV-gårdstillgångar. Feedback på platsen belyste förhöjd arbetsbelastning av kylsystemet under lokala driftsförhållanden med hög värme på öarna. Projektgruppen begärde formell dokumentation om nedsättning av hög omgivningstemperatur innan de gjorde uppföljningsbeställningar.
Gruventreprenörspersonal baserad i Almaty, Kazakstan, installerade en containerlagringsenhet som tillhandahåller reservkraft för bearbetningsanläggningens infrastruktur. Elektriska tillsynsmän på plats berömde arbetsflödet för placering av enkellyftcontainrar, men de noterade fabriksmonterade kommunikationskabelns baklängder krävde justering, eftersom bottenförskruvningspositionering påtvingade kabelrännor sträcker sig fyra meter längre än ursprungligen förväntat.
För dessa och andra storskaliga implementeringar av energilagring,AMPPALlevererar fabriksbyggd lagringshårdvara i containerformat som betjänar flera internationella marknader.
12. Vanliga frågor
Vad är kärnskillnaden mellan de två containervarianterna?
Skillnaderna ligger inom total lagrad energikapacitet och intern strängarkitektur. Varianten på 1060 kWh använder 48 paket konfigurerade som 4P264S och levererar nominellt 844,8VDC. Varianten på 1215 kWh använder 55 paket arrangerade som 5P242S och levererar nominellt 774,4VDC. Båda har exakt identiska fysiska dimensioner för yttre behållare.
Inkluderar den här behållarlagringsenheten PCS-hårdvara?
Nej. Den här hårdvaran representerar lagringstillgång endast på DC-sidan. Den ansluts externt till projektlevererade PCS- eller EMS-system via CAN-, Ethernet- eller RS485-gränssnitt; 4G-fjärråtkomstfunktioner kan väljas som valfri konfiguration.
Hur transporteras denna enhet internationellt?
Det skickas klassificerat som UN3480 farligt gods via flak eller containergods. Komplett UN38.3-testrapportdokumentation plus MSDS tillhandahålls från tillverkningssidan.
Vilka är standardspecifikationer för laddnings-urladdningsström?
Båda behållarvarianterna arbetar med 200A standardladdnings-urladdningsström som går med en 0,5CP-hastighet och håller sig inom 680-950VDC arbetsspänningsfönster.
Hur lång tid tar idrifttagning på plats normalt?
Om man antar slutförda anläggningsarbeten och förberedelser av plattor, tar DC-ledningar, kommunikationshandslag plus bevittnade acceptanstest normalt två till tre arbetsdagar.
Vilket verkligt värde för systemeffektivitet kan projektteam förvänta sig?
Maximal verkningsgrad på systemnivå når 88 procent vid drift under 0,5C-förhållanden, mätt över en full laddning plus urladdningscykel och inklusive all strömförbrukning i hjälpsystemet, inte mätningar av endast batteri.
Vad är typiska livscykelprestanda?
Mer än 8 000 cykler under 0,5 C i en omgivningstemperatur på 25 grader Celsius och bibehåller en energiretention på minst 80 procent. Förhållanden på plats med högre temperatur förkortar den praktiskt uppnåbara livslängden.
Vilken ledtid gäller för hårdvara för lagring av behållare med standardspecifikationer?
Trettio till fyrtio arbetsdagars produktionscykel för enheter med standardspecifikation. Bokningsaktiviteter för farligt gods i ursprungshamnen lägger till ungefär en extra vecka på det övergripande seglingsschemat.
