240kW högkapacitets DC Snabb EV Laddningsstation för flotta depåer

Varför 240kW är en byggsten, inte bara en laddare

Den billigaste utbyggnaden är den som planeras, och den andra fasen är där de flesta laddningsplatser misslyckas. De två första skåpen är lätta; problemet kommer när trafiken växer och platsen behöver fyra till - och transformatorn, diket och röret var dimensionerade för exakt två.

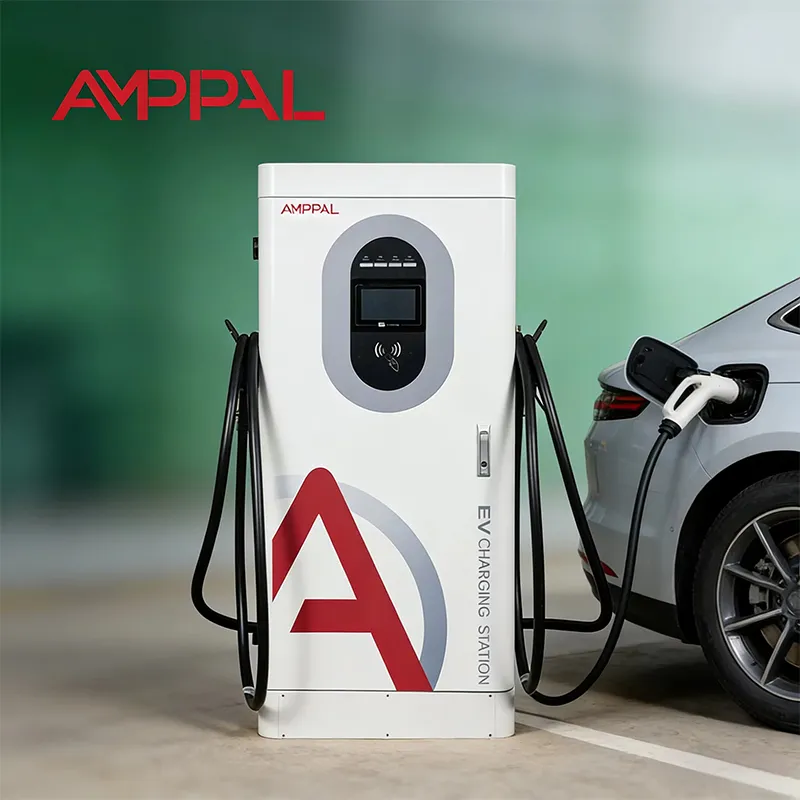

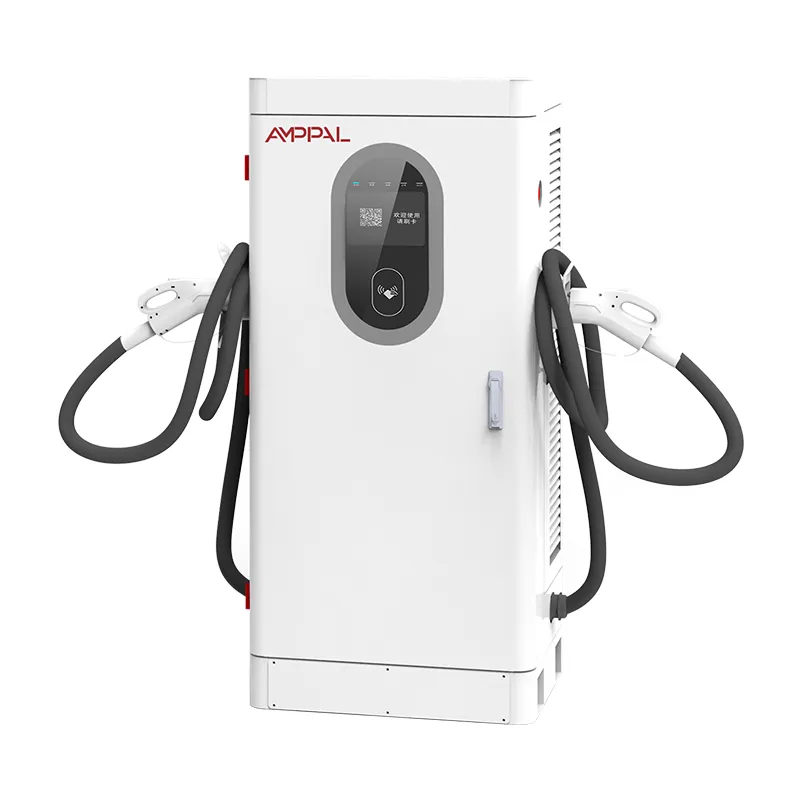

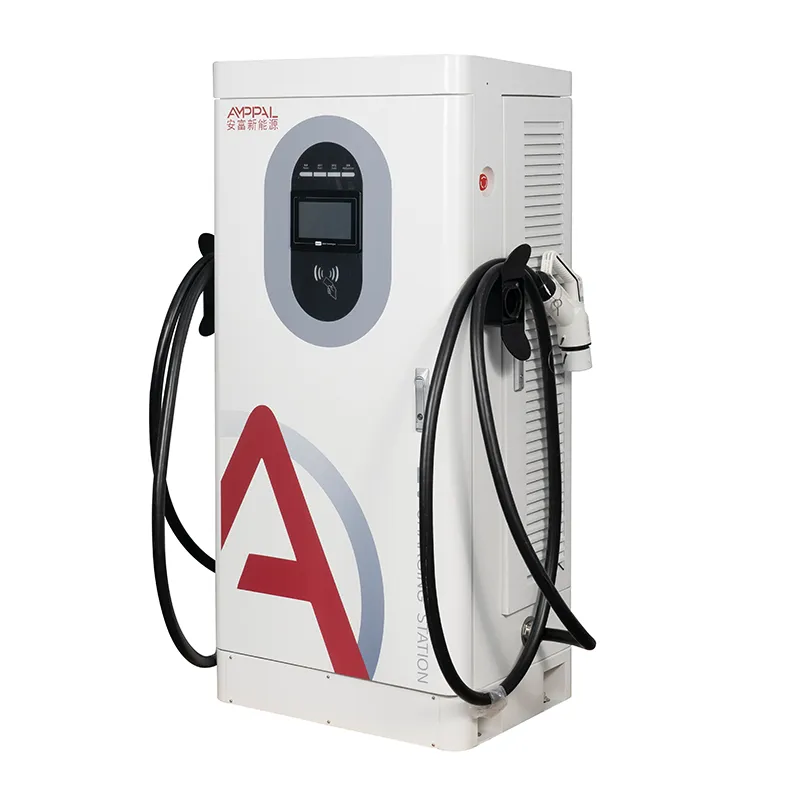

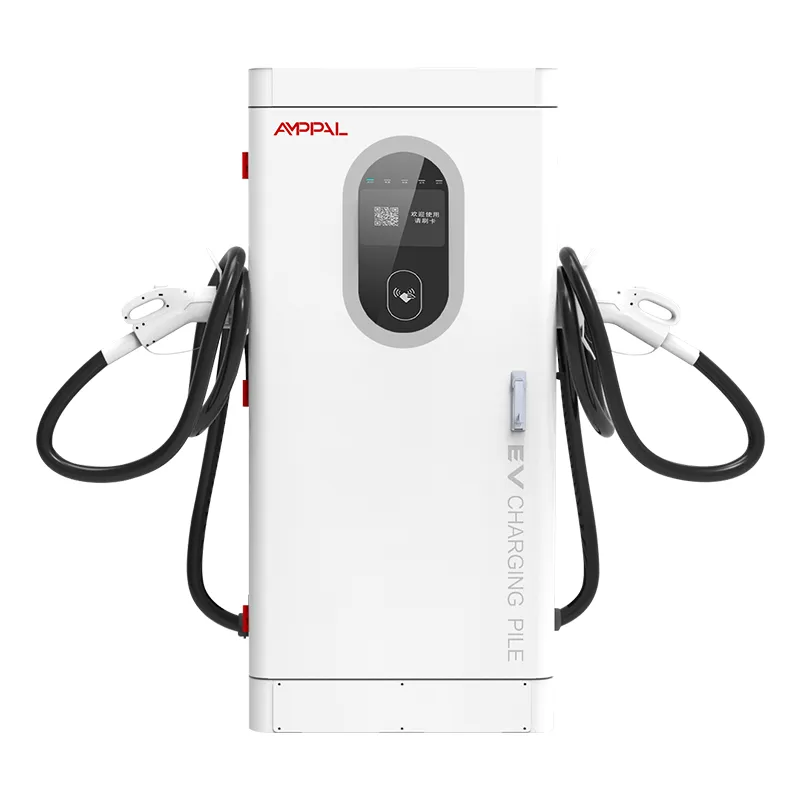

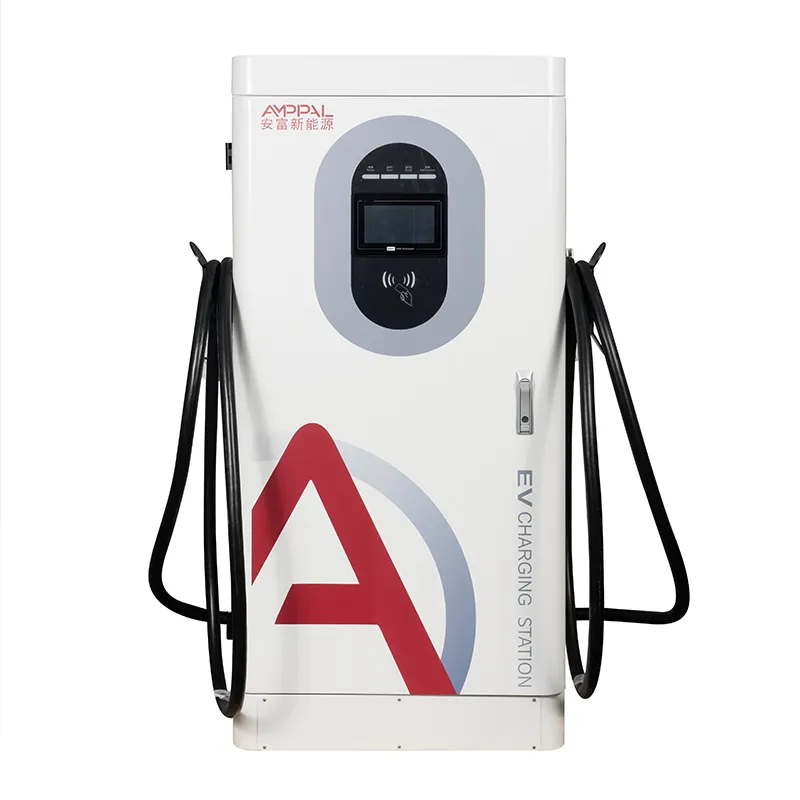

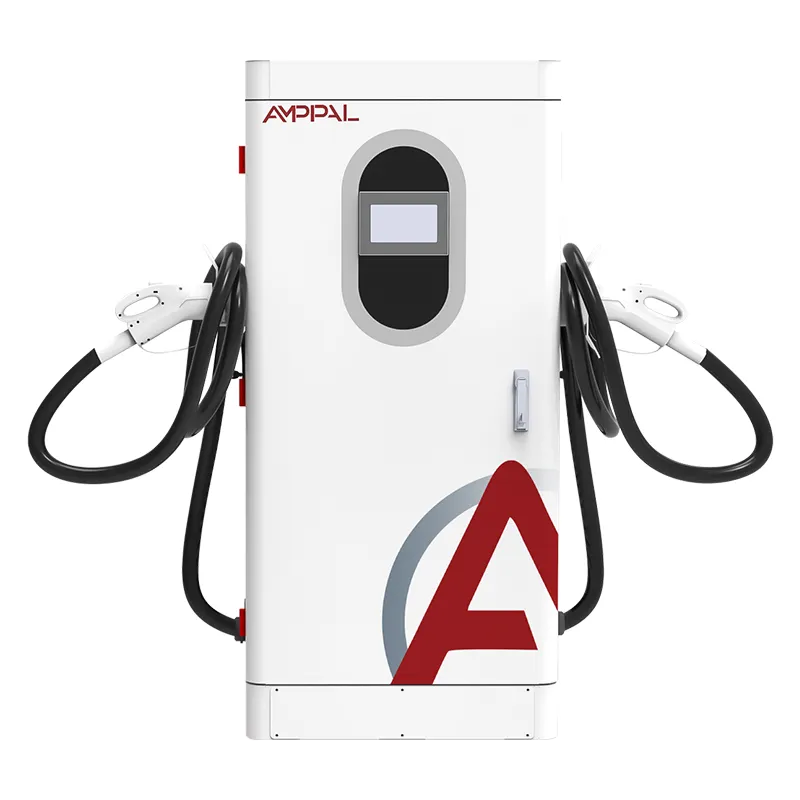

AF-DC-240-Y-B-O-4-H är ett golvstående integrerat skåp (1620 × 750 × 560 mm) vars verkliga uppgift är att passa en tillväxtkurva. Två enheter levererar 480kW effekt idag; samma padlayout, kabelväg och OCPP-inställning accepterar en tredje och en fjärde utan omgrävning. Dokumentationen för fas ett inkluderar den exakta specifikationen för dyna, dike och matare, så fas två-entreprenören citerar från ritningar snarare än gissningar.

Planera för platsen du kommer att ha om tre år, köp de skåp som trafiken motiverar nu och låt kuddarna, ledningarna och plattformen ligga en fas före.

Expansionsvägen: Från två enheter till åtta

Fas ett: två 240 kW-enheter på en 630 kVA-transformator, den minsta storleken som matar båda med full belastning med utrymme för platsbelastningar.

Fas två: lägg till ytterligare två skåp och stega transformatorn till 1250 kVA; fas-1-diket och ledningar lades för fyra fack, så ingenting är återöppnat.

Fas tre: åtta enheter på 2 × 1250 kVA eller en enkel 2500 kVA transformator, uppdelad på två matare.

Tillfällighetsfaktorn hjälper: inte alla enheter går på full effekt samtidigt, så många operatörer kör fyra skåp på en 1000 kVA transformator och hanterar toppar i plattformen.

Varje fas återanvänder samma OCPP 1.6j-konfiguration, samma reservmodulsats och samma fjärrkontrollpanel - tillväxten förändrar antalet, inte verktyget.

Installationen kan också ske stegvis: skåpen anländer i 15-20 arbetsdagars fönster du väljer, så fas två hårdvara landar när transformatorn gör det.

Tekniska specifikationer

Platstyper där 240kW passar tillväxtkurvan

Flottdepåer vars fordonsantal växer med verksamheten, inte med ett enda anbud.

Motorvägsserviceområden som förväntar sig att trafiken fördubblas innan nästa kontraktsöversyn.

Köp- och butikscenter tecknar femåriga hyresavtal där tidig infrastruktur vinner förnyelsen.

Taxi- och åknavplatser där efterfrågan på topp kommer i vågor, inte stadigt.

Webbplatser där en nätuppgradering tar ett år, så att installera mer kapacitet nu slår att vänta senare.

Civila som betalar för sig själva två gånger: grävning, ledning och dynor

Det klassiska expansionsmisstaget är en gång för dagens räkning. Att lägga en andra och tredje tom ledning bredvid den strömförande ledningen kostar lite vid byggtiden och sparar en grävhyra, en asfalterad plats och tillstånd i varje senare fas.

Betongdynor är billigare i bulk än i ettor: att gjuta alla planerade dynor i fas ett - eller åtminstone lägga armeringsjärn och ledningstappar - låser geometrin, eftersom varje skåp i denna familj delar samma 1620 × 750 × 560 mm fotavtryck.

När nya skåp kommer, kör de bredvid äldre i samma stack: samma OCPP 1.6j, samma betalterminal, samma fjärrverktyg. Mätning, tariffer och diagnostik förblir enhetliga över blandade partier. As-built ritningar av fas ett - ledningar, pad-koordinater, matarbanor - är värda att behålla i plattformsmappen, eftersom fas två-citat tar dagar, inte veckor.

Certifikatdokumentationen och batchtestbevis

CE-, CB-, TÜV-, UL- och CCC-certifikat finns tillgängliga för denna modell och tillhandahålls på begäran.

De 13 säkerhetsfunktionerna följer EN IEC 61851-1:2019 och 61851-23:2014.

Varje enhet brinner in i 48 timmar vid 40°C med effekt och effektivitet loggade per serienummer.

Ett satsprov går genom 96-timmars saltspraykammaren.

Varje skyddsutlösning är funktionstestad innan lådan stängs.

Seriematchade testrapporter förs, vilket är viktigt för flerfasprojekt som kräver incitament.

Hur varje skåp är byggt: Åtta stationer, ett serienummer

Plåt: CNC-stansning, laserskärning, bockning, svetsning och pulverlackering.

Ett satsprov går in i saltspraytest medan linjen fortsätter.

AC-ingångs- och DC-strömmoduler är monterade på separata linjer.

Inkommande inspektion på SiC-moduler, kontakter, RFID och betalningshårdvara.

Momentstyrd ledning med visuell QC på varje skarv.

48-timmars inbränning vid 40°C med ström och kommunikation loggade.

Skyddsfunktionstest på alla 13 resor.

Slutförpackning, palletering och fotorapporten före leverans kopplad till serienumret.

Storleksguide: När 240kW är fel första köp

Om din nätanslutning är mer än ett år bort, eller om webbplatsen kommer att köras under 20 sessioner per dag, är 240kW fel första köp - mindre skåp tjänar tidigare, och expansionsplanen kan börja mindre. Om du behöver sessioner under 30 minuter för 800V-lastbilar, vill den arbetsbelastningen ha vätskekylda enheter; AF-DC-240 är ett luftkylt integrerat skåp.

240kW-klassen är vettig när tillväxtprognosen är verklig och platsen kan absorbera transformatorsteget nu eller inom en fas. Om planen är "kanske lägga till senare", köp ledningen och kuddarna för den större platsen ändå - den delen är billig. Granska användningsrapporten varje månad; när det genomsnittliga topputnyttjandet passerar ungefär 60 %, är det ögonblicket för att utlösa fas två.

Och köp inte åtta skåp innan du har trafiken. Ett fabriksprislås spelar mindre roll än räntan på kapital som står stilla i lådor.

Varför fabrikskontraktet är viktigt för en flerfasbyggnad

Samma modell, samma baslinje för fast programvara, samma reservsats i alla faser – direkt beställning håller batcherna konsekventa.

Provorder från 1 enhet för nya marknader; containerprissättning från 10 enheter för senare faser.

Lagerbyggen levereras inom 15-20 arbetsdagar, så fas två kan tidsinställas till det civila schemat.

Pris och ledtidsvillkor för framtida faser kan avtalas vid första beställningen.

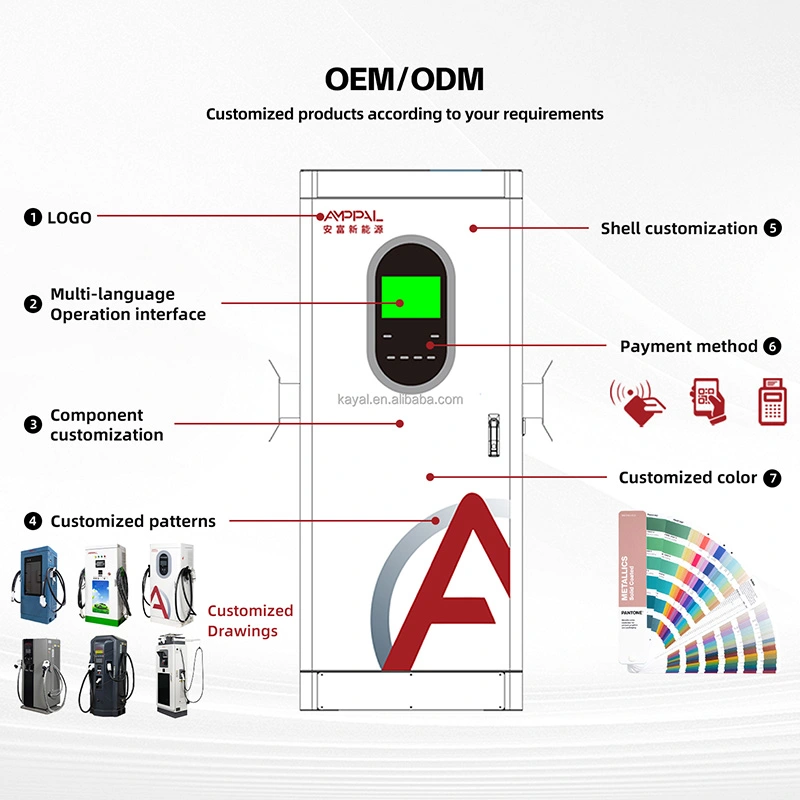

OEM-varumärke, språkpaket och kopplingsblandningar kan ändras per fas utan att göra om webbplatsen.

Lådor, behållare och exportpapper

Varje 240kW skåp skickas upprätt i en plywoodlåda på cirka 1720 × 850 × 660 mm med hörnblock av skum och en fuktpåse; lyftöglor håller enheten i nivå under kran- eller gaffeltruckrörelser.

Lastningsplaner utarbetas utifrån lådans dimensioner per beställning - vanligtvis fyra skåp per 40-fots container - med blockering och stag vid fästpunkterna.

Kommersiell faktura, packlista och certifikat skickas med varorna; Kopior av originalcertifikat skickas separat.

Efterförsäljning: Hålla en växande flotta konsekvent

Två års standardgaranti på kraftmoduler, styrenhet, HMI och kontakter för varje enhet i varje fas.

En reservstrategi täcker hela anläggningen: en modul och ett styrkort per fyra skåp, oavsett vilken batch som skickas.

Firmware är enhetlig över batcher, så en uppdatering som skickas till fas ett-enheter gäller identiskt med fas tre.

Register på serienivå låter oss spåra alla delar över faserna för garanti- och incitamentsrevisioner.

Schemalagda förebyggande besök överensstämmer med din fastidslinje, säljs inte som tillägg.

Installation och expansion: Fel vs Rätt

Fel: dimensionering av diket för dagens kabelantal. Höger: lägga en ledig tom ledning per matare för nästa fas.

Fel: gjutdynor en i taget när skåpen anländer. Höger: gjutning av alla planerade kuddar i fas ett, eller åtminstone armeringsjärn och stubbar.

Fel: att placera kuddar där ett ersättningsskåp inte kan kranas in senare. Till höger: att hålla en tillträdesbana för kran och gaffeltruck på platsplanen.

Fel: att köpa en transformator med noll takhöjd. Höger: dimensionering för den fas du förväntar dig, med tillfällighetsfaktorn på din sida.

Fel: antar att gamla och nya skåp måste konfigureras två gånger. Höger: ombord på varje fas till samma OCPP-plattform med samma tariffgrupp.

Fel: lämnar ledningarna omärkta. Till höger: märka varje reservkanal med dess destination, så att en framtida entreprenör vet vilken dragning som går var.

Tre operatörer som byggde in faser

En thailändsk flotta depå startade med två 240 kW enheter för tio elbilar och en 630 kVA transformator. Arton månader senare lade de till ytterligare två skåp och steg transformatorn till 1250 kVA; Fas-1-diket bar extra ledningar, så uppgraderingen tog en helg, inte en månad. Deras klagomål: den första batchens firmware släpade en release efter, löst genom en nätverksuppdatering.

En operatör vid vägkanten i Saudiarabien byggde två enheter vid ett serviceområde med dynor gjutna för fyra. När trafiken fördubblades gick det andra paret in utan ny betong och ingen vägavstängning; det enda irriterande var att samordna transformatoravbrottet med verktyget.

Ett köpcentrum i Brasilien skrev på för åtta vikar men köpte två. De tomma ledningarna och dynorna satt i ett år, sedan kom fas två online på tio dagar. Anläggningschefen noterar att reservdelspoolen var den riktiga vinsten - en modulsats betjänar nu alla fyra live-enheterna.

Vanliga frågor: Expansions- och fasningsfrågor

F: Vilken transformator behöver jag för två 240kW-enheter?

S: En transformator på 630 kVA matar båda vid full belastning med utrymme för platsbelastningar.

F: Kan jag lägga till enheter senare utan att gräva om?

S: Ja, om fas-1-diket bar reservrör och dynorna gjuts för den slutliga layouten.

F: Kommer nya 240kW-skåp att fungera bredvid äldre AMPPAL-enheter?

A: Ja; familjen delar OCPP 1.6j, samma fotavtryck och samma plattformsstack.

F: Min sida har bara 400 kVA nu - kan jag fortfarande starta?

S: Börja med två enheter under en efterfrågestyrd tariff, eller två mindre skåp, och uppgradera med transformatorn.

F: Hur länge ska jag vänta mellan faserna?

S: Tills kötid eller användning säger det; civilingen är klar, så ledtiden är bara 15-20 arbetsdagar av tillverkning plus transformatorleverans.

F: Vad ska fas ett spendera på civila?

S: Reservrör, alla kuddar (eller armeringsstång) och en matarreserv; det är den billigaste försäkringen i projektet, några procent av en senare fas budget.

F: Behöver tillagda enheter ny OCPP-konfiguration?

S: Nej. De går med i samma server och tariffgrupp; endast kopplingen och webbplatsnamnen ändras.

F: Behöver jag en större reservsats för åtta enheter?

S: Förhållandet håller - en kraftmodul och ett styrkort per fyra skåp täcker hela anläggningen.
