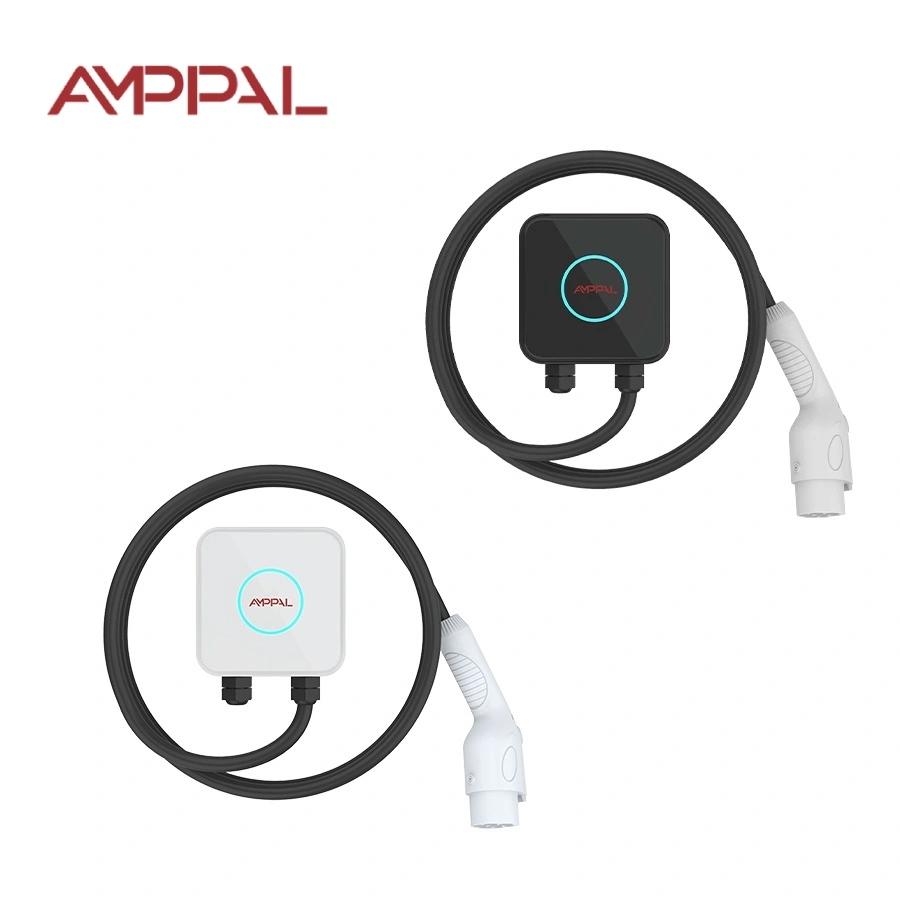

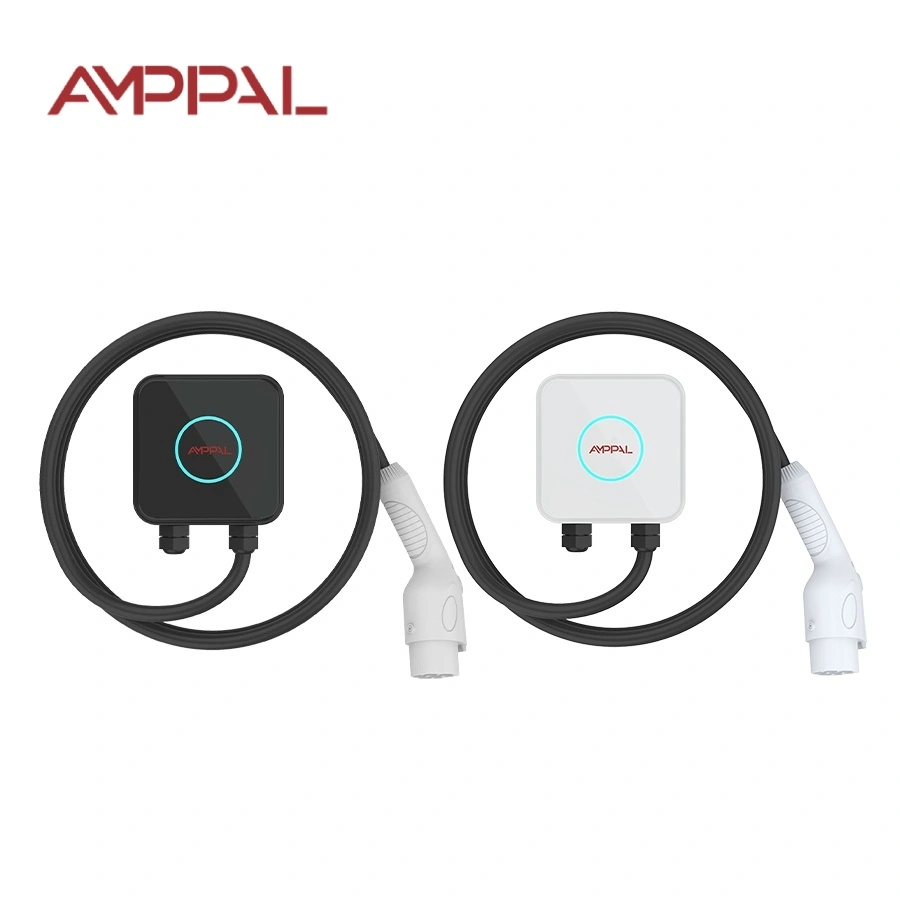

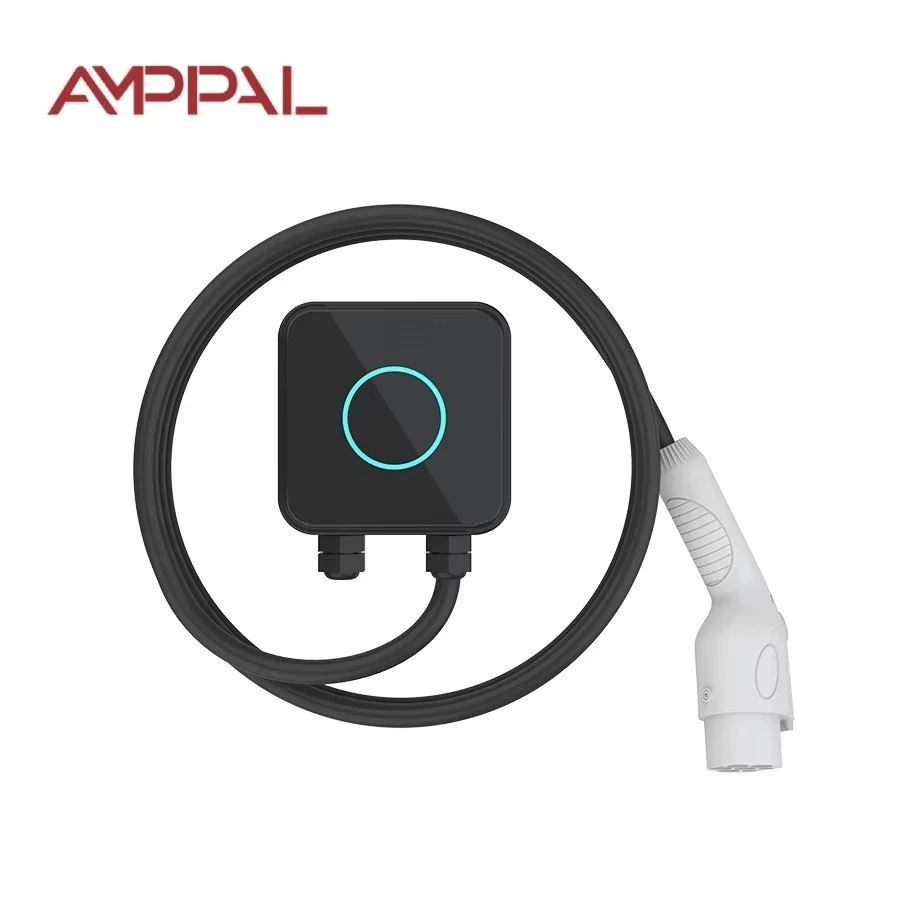

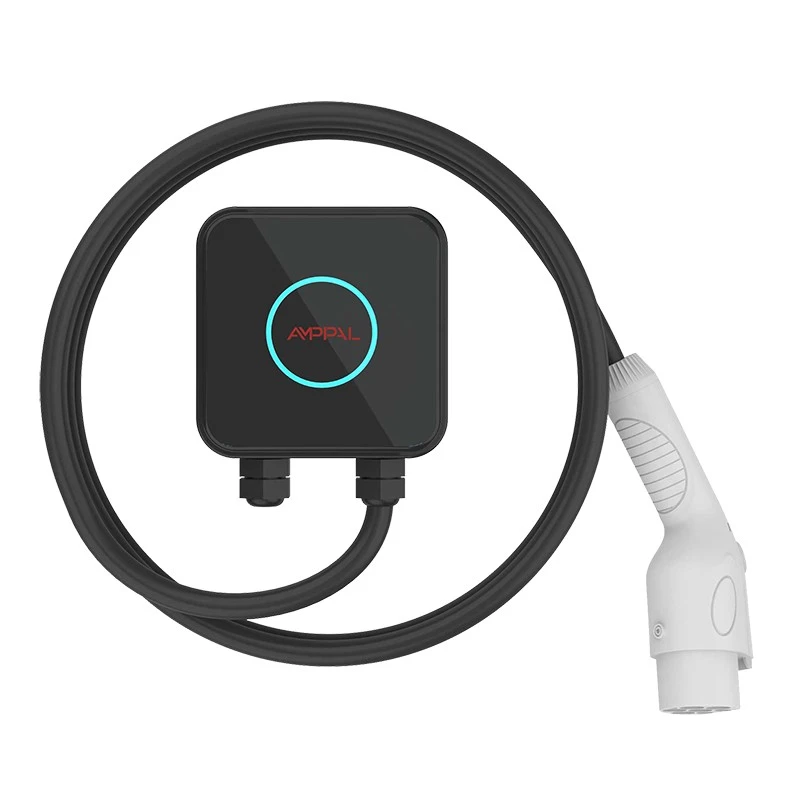

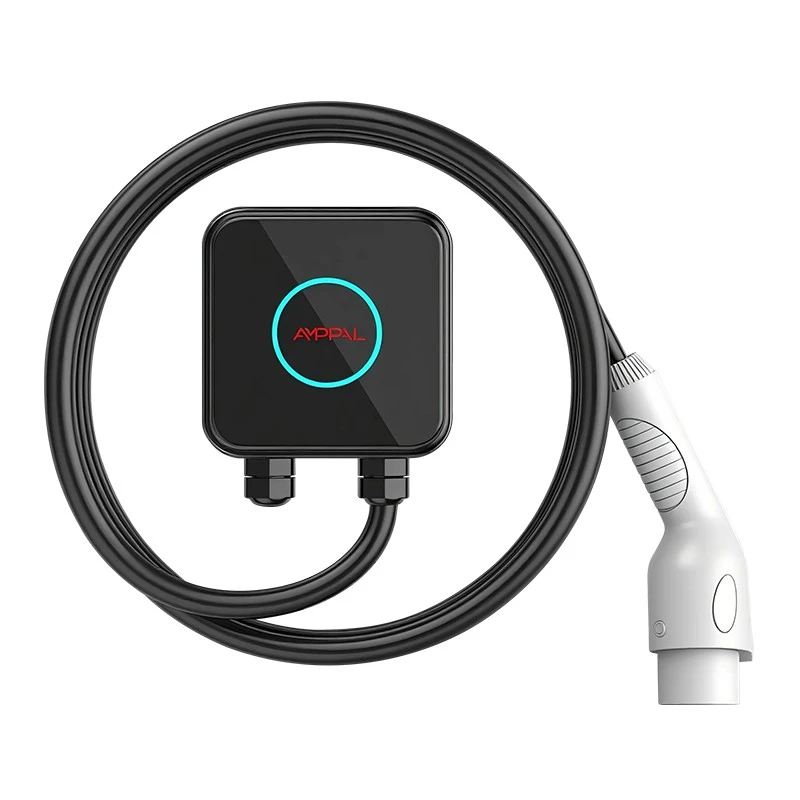

7kW Compact Wallbox AC EV-laddare för bostadsverkstäder

Din laddare behöver inte vara permanent

AMPPAL 7kW Compact är laddaren som du kan skruva loss från väggen på en fredag ​​eftermiddag och ha igång i en ny stad på måndag.

De flesta elbilsägare behandlar vägglådan som en möbel - fastskruvad, inkopplad, en del av huset. Om du hyr, byter jobb eller tillbringar somrar på en andra fastighet, blir den permanentheten en skuld.

Denna enhet väger ca 1 kg och fixeras med fyra skruvar. Avinstallera, linda in den 5 m långa kabeln och den åker i bagageutrymmet bredvid reservdäcket.

En full 32A laddning från en kropp i bokstorlek

Sju kilowatt vid 230V betyder 32A - ungefär 30 km räckvidd per timme på en vanlig elbil, eller ett 40 kWh batteri som fylls på på cirka sex timmar.

Kroppen är fortfarande 150 gånger 150 gånger 65 mm. Tricket: AC-laddning har ingen transformator inuti lådan; ombyggnaden bor i bilen. Så stationen förblir liten medan effekten växer.

Värmehanteringen skiljer sig från vår 3,5 kW-version - 7 kW driver en förseglad aluminiumkylflänskärna inuti det termoplastiska UL94 V-0-skalet, och belastningstestning håller ytan under 60C vid 35C omgivningstemperatur.

IP54 håller regnstänk och damm borta, och det konformbelagda styrkortet överlever kondens i ett ouppvärmt garage.

32A-reläet och den säkrade matningsvägen är klassade för kontinuerlig drift, så boxen kör åtta timmar långa övernattningspass utan störande resor.

Hur Quick-Mount-systemet fungerar

Den bakre plattan bultar i väggen en gång; laddarens kropp glider på den och låses med två fästskruvar. Upplåsning tar en vanlig insexnyckel, cirka tre minuter totalt.

Elektriskt behöver du en dedikerad 32A-krets med en typ A eller B RCD. Vi levererar kabelgenomföringar dimensionerade för matningskabeln, så samma kapsling klarar fasta installationer.

För verkligt tillfälliga installationer - ett hyrt hus för en säsong, en verkstad - kan en elektriker koppla väggsidan till ett 32A-uttag och enheten ansluts via sin egen matningskabel. Bekräfta lokala regler; vissa länder begränsar detta.

Laddsidan är en fast 5m kabel. Bilporten är det som varierar, så välj typ 2, typ 1 eller GB/T för att matcha ditt fordon när du beställer.

Tekniska specifikationer

Hyresgäster, campare och fritidshus: Vem gynnas mest

1) Hyresgäster som flyttar vart 1-3 år – laddaren flyttar med hyreskontraktet, inte hyresvärdens vägg. 2) Ägare till sommarstuga eller skidstuga som vägrar köpa två laddare. 3) EV-förare som tillbringar veckor hemma hos en släkting och vill ha riktig laddning över natten. 4) Overlanders och campare som drar en EV, laddar vid campinganslutningar. 5) Återförsäljare och återförsäljare som demonstrerar laddare på mässor och kundsajter.

Var och en av dessa användare står inför samma problem: en fast laddare går till spillo när du lämnar. Compact konverterar den fasta kostnaden till en bärbar.

För sammanhanget passar två enheter plus kablar i en vanlig 60-liters duffel - en detalj som spelar roll när en återförsäljare flyger till en mässa med demolager.

Avtagbar kontra fast installation: Avvägningen

Vi säljer både fasta stationer och denna avtagbara, så låt oss vara ärliga om kompromissen.

En permanent laddare är snyggare: inga synliga skruvar, ingen omkoppling på nästa ställe, vanligtvis en längre kabel. Om du äger din bostad och stannar i fem år är en fast enhet det bästa köpet.

Compact byter ut lite prydlighet för portabilitet. Dess verkliga nackdelar: du måste ordna en 32A-krets vid varje ny plats, och 5 m kabeln är kortare än de 7-8 m som finns på större enheter.

Om du aldrig planerar att flytta, betalar du en liten premie för en snabbversion som du inte kommer att använda. Det är den ärliga matematiken.

Standarder, testning och efterlevnad

CE-märkt; testad enligt IEC 61851-1:2017 för läge 3 AC-laddning.

UL94 V-0 flamskyddshus; samma case-familj används i våra flotta enheter.

100 % produktionstestning: jordkontinuitet, 500V DC-isolering, 1,5kV dielektrisk motstånd.

Typtestning inkluderar en 96-timmars saltspray och en 500 000 cyklers stafettlöpning.

Batchcertifikat för kontaktorer, strömgivare och MCU från godkända leverantörer.

Fabrikscertifieringar: CE, TUV, CB, UL - granskade av externa anmälda organ enligt ett rullande schema.

Från SMT-linje till fraktkartong

Byggsekvensen vid vår Yueqing-fabrik (Zhejiang) körs:

1) SMT-montering med automatisk optisk inspektion.

2) Konform beläggning applicerad och härdad.

3) Kylflänskärna och relästapel monterade i skalet.

4) 5m kabel monterad genom vridmomentkontrollerade packningar.

5) Simulerat fordonsfunktionstest vid 32A.

6) Högpotts- och jordkontinuitetstestning.

7) Seriell lasermärkning och sista visuell kontroll.

8) Kartongförpackning med monteringsplatta, insexnyckel och manual, plus ett 24-timmars inbränningsprov per batch.

AC- och DC-ledningar går separat i anläggningen; plåt för de större stationerna kommer från robotlinjer byggda med FANUC (Shanghai) och TRUMPF (Tyskland) partners. Årlig kapacitet överstiger en miljon enheter.

Är 7kW rätt hastighet för din körning?

Sju kilowatt täcker det klassiska mönstret över natten: 30 km räckvidd per timme, åtta timmar parkerat motsvarar 240 km tillagt. Det tillfredsställer de flesta pendlare och även långväga hyresresor.

Det är inte rätt produkt om du kör mer än 250 km dagligen utan annan laddning, eller om din bil accepterar 3-fas 11kW och ditt hem har 3-fas ledningar - då tjänar en 11kW station dig bättre.

Och det är överdrivet för en plug-in hybrid med ett 10 kWh batteri; 3,5 kW Compact skulle fylla det över natten och kosta mindre att köpa.

Vad du får från fabriken som andra hoppar över

Direkt tillverkare: Zhejiang Anfu New Energy Technology Co., Ltd., grundat 2014, specialiserat företag på nationell nivå med 260+ anställda.

Standard ledtid 15-20 arbetsdagar; flygsända prover inom 3-5 arbetsdagar.

OEM-tillval från 100 enheter: logotyp, kabellängd, kontaktstandard (Typ 1/Typ 2/GB/T), höljesfärg.

Exportpapper komplett: CE-deklaration, IEC 61851-1 testrapport, fabriksinspektionscertifikat.

Meritlista i 40+ länder; referenspartner inkluderar NEOM (Saudiarabien) och Sime Darby (Malaysia).

Prov-MOQ på 1 enhet; prisnivåer på 50 och 500 enheter.

Box, vikt och fraktalternativ

Fraktkartongen är 210 x 210 x 120 mm vid ca 1,7 kg med monteringsplatta och verktyg. En pall med 50 enheter väger under 90 kg, varför flygfrakt är standard för små beställningar - vanligtvis 5-7 dagar från dörr till dörr till Europa.

Sjöfrakt: cirka 1 200 enheter per 20 fots container på 24 krymplindade pallar med 50 kartonger.

Villkor: FOB Ningbo eller Shanghai, EXW eller CIF. Pappersarbete inkluderar handelsfaktura, packlista, CE-deklaration och ursprungsintyg; L/C och D/P accepteras.

Garanti, reservdelar och servicesvar

2 års garanti på tillverkningsfel; arbetskraft och returfrakt avtalas per ärende.

Reservdelar - relä, styrkort, kabel, monteringsplatta - skickas inom 7 arbetsdagar.

Foto- eller videofeldiagnos med ingenjörssvar inom en arbetsdag.

Användarunderhåll: torka av ventilerna, kontrollera kabelmanteln, dra åt skruvarna igen en månad efter installationen.

Återförsäljarserviceavtal med lokala partners i Tyskland, Frankrike och Förenade Arabemiraten.

Att göra och inte göra när du flyttar laddaren

Fel: dra ut matningskabeln och packa enheten våt. Höger: stäng av brytaren, torka glanderna, linda ihop kabeln löst, förvara lådan upprätt i bagageutrymmet.

Fel: ominstallation på den nya adressen utan att en elektriker kontrollerar kretsen. Höger: låt en lokal elektriker verifiera 32A-kapaciteten och jordfelsbrytarens typ innan du skruvar på plattan.

Fel: att bära enheten i laddningskabeln. Höger: lyft den i karossen - kabeln är klassad för ström, inte bagagehantering.

Fel: att lämna typ 2-pistolen hängande på marken på den tillfälliga platsen. Höger: använd vägghölstret, eller väska pistolen om inget hölster finns.

Fel: antar att något 230V-uttag på destinationen räcker. Höger: kolla efter en riktig 32A-kapabel krets; ett 13A-uttag kommer att lösa ut eller strypa sessionen.

Ägarens erfarenheter med en rörlig laddare

En mjukvaruingenjör som hyr i Dublin flyttar i genomsnitt var 18:e månad. Han förvarar monteringssatsen i en påse och säger att en flytt nu tar "en lunchrast": brytare av, fyra skruvar, låda i bilen, återinstallera i den nya lägenheten. Hans klagomål: 5 m kabeln är tät för den bortre sidan av en dubbel bay, så han parkerar nos-in.

Ett par i Vancouver har en Compact för sin lägenhet och en stuga vid sjön fyra timmar bort, och köper en andra bakplatta så att väggbeslagen stannar på båda platserna. Haken de hittade: i kabinen maxar 7kW 32A-kretsen, så varmvattenberedaren och laddaren kan inte fungera tillsammans - de schemalägger laddning över natten.

En overlander i Australien laddar från campingplatsen 32A-anslutningar och rapporterar att enheten överlevde 4 000 km grusvägar i bagageutrymmet. Liten notering: snabbstartskortet är endast på engelska och han vill ha en fransk/spansk version i lådan.

Frågor som hyresgäster ställer mest

F: Behöver jag hyresvärdens tillstånd för att installera detta?

S: Den bakre plattan lämnar fyra små skruvhål, så fråga först; de flesta hyresvärdar accepterar det eftersom flyttningen är ren.

F: Kan jag verkligen flytta den själv?

A: Uninstall is DIY-safe, but each reinstall needs an electrician to verify the circuit.

F: Kommer den att ladda snabbare än en mormorskabel?

S: Ja - ungefär tre gånger snabbare än en 8A hushållskabelladdning.

F: Vad händer om mitt nästa hem bara har enfas 16A?

S: Enheten anpassar sig och laddas med 3,7 kW där.

F: Vilken kontakt ska jag beställa?

S: Typ 2 för europeiska bilar, Typ 1 för de flesta japanska och amerikanska modeller, GB/T för fordon på kinesiska marknaden.

F: Är höljet tillräckligt tufft för att resa med bagage?

S: UL94 V-0-skalet med förseglad kylflänskärna är beprövad i flottan; packa den i originalkartongen om möjligt.

F: Vad händer om jag tappar insexnyckeln?

S: Det är en standardstorlek som säljs var som helst; vi inkluderar även en reserv i lådan.

F: Hur lång är en full laddning på en vanlig elbil?

S: Ett 40 kWh batteri går från 10 % till 100 % på cirka 5,5-6 timmar vid 7 kW.

F: Kan en enhet ladda två bilar?

S: Nej - en enda kontakt per enhet; lägg till en andra Compact om du behöver två fack.
