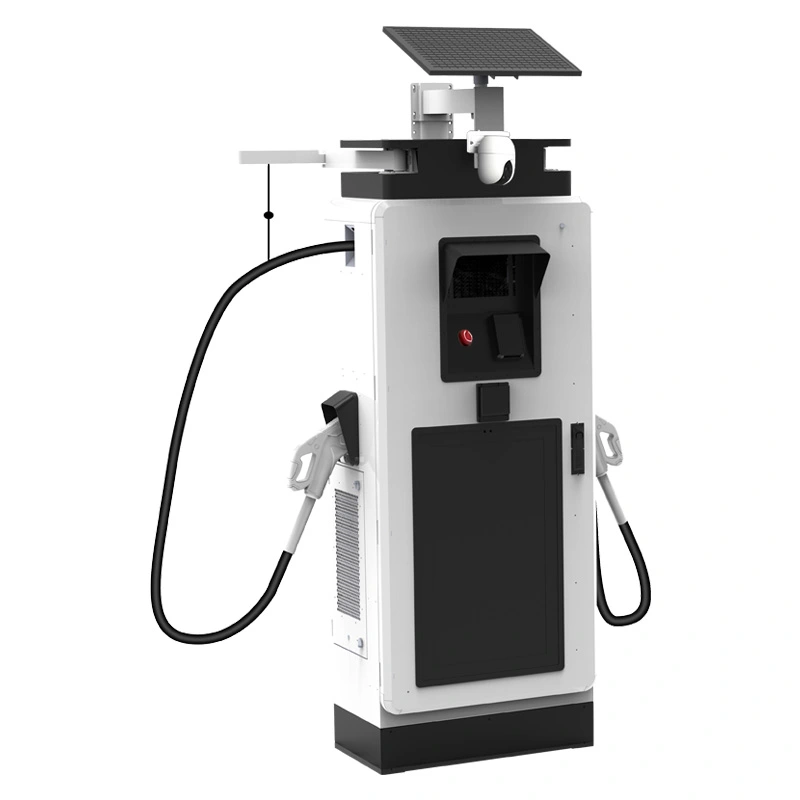

120kW kommersiell DC EV-laddare med digital display för offentliga stationer

Byggd för 480V-panelen: en 120kW-laddare för nordamerikanska kommersiella webbplatser

Nordamerikanska kommersiella byggnader är anslutna för 480V trefas, och en laddare som ignorerar detta faktum skapar transformatorkostnader som ingen budgeterar för. AF-DC-120-Y-B-M-4-H tar AC480V±10% vid 45-65Hz direkt, så de flesta amerikanska och kanadensiska detaljhandels-, industri- och blandade anläggningar kan mata den från den befintliga panelen utan att lägga till en nedtrappningstransformator.

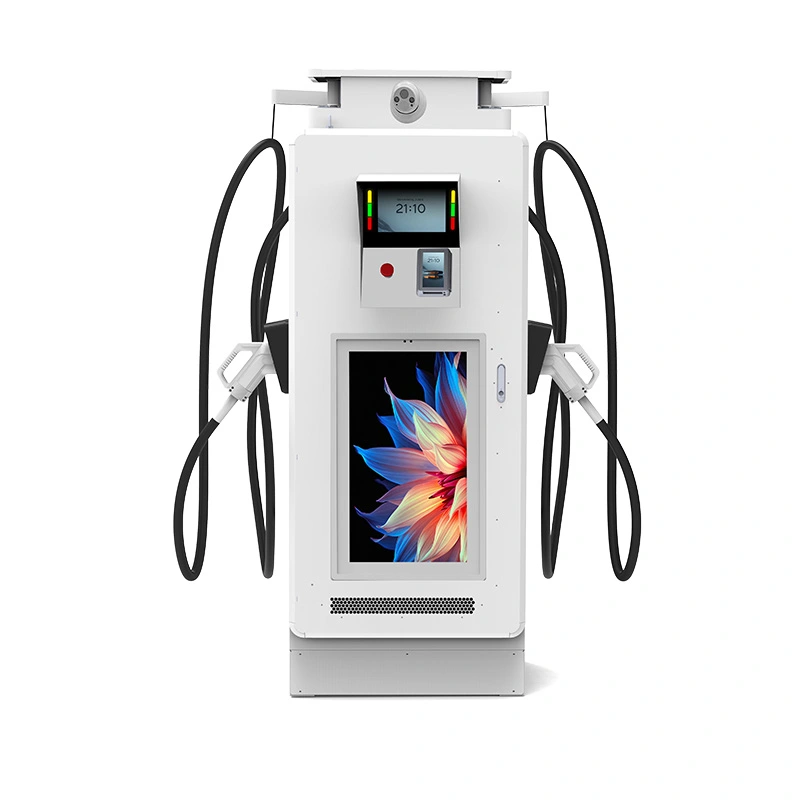

Det begränsar också buller vid 60dB - ungefär 5dB under typiska DC-skåp - vilket är viktigt vid fastighetslinjer, lägenheter angränsande till lägenheter och kommersiella distrikt som kör hela natten. 32-tumsskärmen på 1920×1080 på fascian hanterar ditt media- eller varumärkesinnehåll, men den elektriska historien är det som gör den här modellen annorlunda.

Toppeffektiviteten ligger på 95 %, kapslingen är IP54 och CCS1-utgången täcker 0-250A. Det är en 120kW maskin som är lätt att tacka ja till vid serviceentrén och displayen betalar en del av installationen över tid.

Varför 480V-ingång och ett 60 dB tak spelar roll vid fastighetslinjen

Ingen nedtrappningstransformator: 480V-tjänsten matar enheten direkt, vilket sparar kostnader, golvyta och förlusterna av ett extra konverteringssteg.

45-65Hz bredfrekvensingång tolererar svagare elnät och generatorkraft under byggfasen, vilket är en verklig fördel på platser med instabil försörjning.

Ett 60dB tak - ungefär samma nivå som ett normalt samtal - gör att grannar och nattskiftspersonal är bekväma.

Fläkthastigheten följer belastning och temperatur istället för att köra på full ström från plug-in, vilket trimmer både buller och slöseri med energi under en 24-timmarscykel.

Termisk nedstämpling skyddar elektroniken i 50°C värme medan 120kW-klassningen håller ärligt under normala förhållanden.

32-tumsskärmen gör fortfarande sitt mediajobb – annonser, stationsinformation eller din varumärkesslinga – genom samma fjärrinnehållsportal.

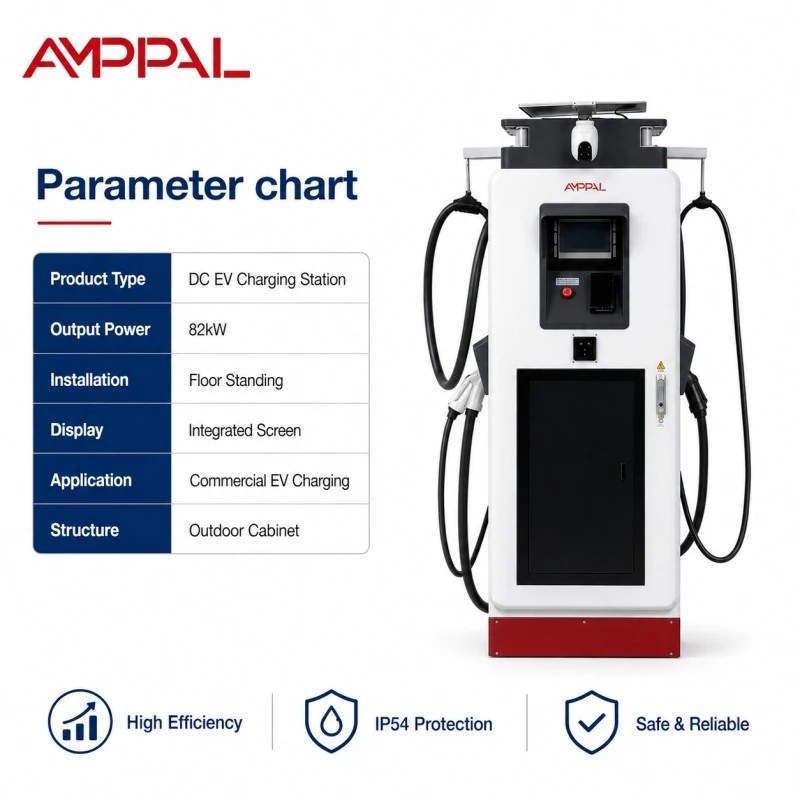

Tekniska specifikationer

Fabriksspecifikation för AF-DC-120-Y-B-M-4-H exakt som levererad.

Webbplatser som behöver både hög sikt och tysta nätter

Bebyggelse med blandad användning: detaljhandel på gatunivå med lägenheter ovanför - laddaren går hela natten utan att utlösa bullerklagomål.

Amerikanska och kanadensiska detaljhandelskedjor: 480V-paneler finns redan på plats, så enheten släpps till den befintliga tjänsten.

Kontors- och hotellparkeringsgarage: 20–40 minuters sessioner på 120 kW vänder på bås under arbetsdagen.

Kommunala tomter nära bostadshus: den nedtonade skärmen och 60dB-taket håller platsen grannvänlig även vid övernattningspass.

Flotta depåer på industriella 480V-tjänster: en panel matar laddarna och den befintliga butiksutrustningen.

Kongresscenter och evenemangsplatser: displayen visar sponsormeddelanden under shower och 120 kW vänder bilar mellan sessionerna.

Hur maskinen konverterar 480V till DC - utan hum

Ingångssteget likriktar AC480V trefas till en mellanliggande DC-buss, varefter högfrekvensomvandlare sänker strömmen till den spänning som fordonet begär. Omkopplingsmoduler med breda bandgap är anledningen till att enheten håller 95 % toppeffektivitet vid denna inspänning, vilket är svårare än det låter - högre inspänningar drar åt växlingsmarginalerna.

Bullerhistorien handlar om kylning, inte omvandling. Fläktar är temperaturkontrollerade och körs med delhastighet för det mesta; endast ihållande tunga belastningar pressar dem mot fullt varvtal. Det är den praktiska skillnaden mellan en 60dB-enhet och de 65dB-skåp som är vanliga i denna klass.

OCPP 1.6/2.0 bär sessionsdata, fjärrdiagnostik och firmwareuppdateringar, medan displayen kör sitt eget innehållsflöde. Båda systemen rapporterar till en stationspost i din backend.

Testning som stöder 60 dB-påståendet och de elektriska säkerhetsmärkena

Ljudtrycket mäts 1 meter från skåpet under full belastning och registreras i enhetens testrapport, så siffran på 60dB är verifierbar, inte en broschyrgissning.

CE- och TUV-typgodkännande täcker hela enheten; UL och CB elrapporter finns tillgängliga för exportfiler.

96-timmars saltspraytestning på höljet och bildskärmsramen.

Isolerings- och överspänningstester på AC480V-ingångssteget över hela 45-65Hz-bandet.

En 48-timmars full-last inbränning loggar buller, temperatur och elektriska avläsningar mot serienumret.

Moduler är klassade -30°C till +55°C; hela enheten är specificerad för -25°C till +50°C.

Från spole till låda: Gör ett 480V-färdigt skåp

Steg 1. Stålspolar är laserskurna och robotsvetsade på FANUC-linjer.

Steg 2. TRUMPF kantpressar bildar panelerna; pulverlack och kur följer.

Steg 3. 480V-ingångssteget — kontaktorer och överspänningsavledare — kopplas till AC-ledningen med momentkontroll.

Steg 4. Likriktarmoduler och bildskärmsdelen monteras på DC-ledningen.

Steg 5. Kylaggregatet, fläktar, kanaler och temperatursensorer, installeras och förseglas.

Steg 6. Fulllasttestning vid 120 kW registrerar effektivitet, effektfaktor och brus per enhet.

Steg 7. En 48-timmars burn-in cykler laddningssessioner och skärmuppspelning tillsammans.

Steg 8. Slutlig inspektion och packning; fabriken har skickat över en miljon enheter fram till 2024.

Matcha 120kW-displayenheten till din serviceingång

Specificera denna enhet när din webbplats är i Nordamerika med en 480V kommersiell tjänst, eller på någon marknad som kör 480V trefas. 120 kW är en praktisk medelklass: full laddning för de flesta elbilar för passagerare på 25–45 minuter, utan matarkraven från 160 kW plus skåp. Det ger dig också en andra intäktsström genom skärmen utan att komplicera elinstallationen.

Köp den inte för en webbplats med endast 208V eller 230/400V service. Denna ingångsvariant är fixerad till 480V, och att lägga till en transformator motverkar hela poängen - fråga oss om 380V-varianten om det är ditt nät.

Och om platsen har sovrum direkt ovanför förgården, budget realistiskt: till och med 60dB är hörbart inomhus på natten. Planera en ljudbarriär eller ett nattschema innan grannarna lämnar in det första klagomålet.

Vad AMPPAL erbjuder som lokala distributörer inte gör

Fabriksdirekta priser från Yueqing, med CE-, TUV-, UL- och CB-certifikat i offertpaketet.

15–20 arbetsdagars leverans efter ritningsgodkännande; MOQ från en container.

OEM/ODM: ditt varumärke på skåpet och på skärmens startskärm.

Vi driver 200+ stationer själva, så teknisk feedback från fältet går tillbaka in i designen.

En 2-års garanti med reservpaneler och moduler korsfraktade inom 5 arbetsdagar.

Packa och skicka en 120kW-enhet för en amerikansk arbetsplats

Skåpet levereras upprätt i en låda med stålram dimensionerad för 1800 × 750 × 690 mm kropp. Skärmen är täckt med skum och plywood, och CCS1-enheten åker i en vadderad innerlåda.

Lådor har gaffelfickor och fyra lyftpunkter; lådplanen går ut med offerten så att din speditör kan planera lastbilen från hamn till plats. Enheten färdas upprätt hela tiden, vilket håller de interna samlingsskenorna och displayens tätning intakta.

Villkoren är FOB Ningbo eller CIF till en amerikansk eller kanadensisk hamn. Faktura, packlista, konossement, ursprungsintyg och testrapporter utfärdas inom 3 arbetsdagar efter lastning.

Garanti, reservdelar och support efter att enheten landar

2-års standardgaranti som täcker moduler, styrenhet, display och kyla.

Reservkraftsmoduler och paneler i lager; byte över fartyg inom 5 arbetsdagar.

Fjärrstyrd OCPP-diagnostik för fel, firmware och fläktbeteende.

Driftsättningsstöd via videosamtal för förstagångsinstallatörer.

En kvartalsvis underhållschecklista som täcker filter, fläktar och vridmomentkontroller.

Installationsanvisningar för 480V-platser och stadsdelar med blandad användning

Fel: matar enheten från en 208V-panel och förväntar full effekt. Höger: tillhandahåll AC480V±10% trefas vid serviceingången.

Fel: antar att enheten endast är 50Hz. Höger: den accepterar 45-65Hz, men bekräfta den lokala frekvensen på märkskylten innan strömförsörjning.

Fel: placera skåpet mot en vägg med fläktarna mot ett hörn. Höger: håll det utrymme som visas i installationsmanualen så att fläktstyrningen fungerar som den är tänkt.

Fel: tvingar fläktar till hög hastighet efter en varm dag. Höger: låt styrenheten rampa ner dem; forcerad hastighet slösar bara bort kraft och tillför buller.

Fel: ignorerar fasbalans på en delad tjänst. Höger: Låt en elektriker verifiera belastningen över de tre faserna före idrifttagning.

Feedback från operatörer som bryr sig om decibel

En entreprenör i Houston, Texas, USA installerade två enheter på ett torg i början av 2025. Fastighetsförvaltarens största oro var buller från flerfamiljshuset bredvid; efter tre månader var det enda loggade klagomålet skärmens ljusstyrka klockan 23.00, vilket nattschemat fixade samma vecka. Laddsidan har inte behövt något servicesamtal sedan dess.

En köpcentrumägare i Toronto, Kanada matar enheterna från gallerians 480V-panel och sparade transformatorkostnaden helt. Elektrikern bekräftade fasbelastning vid driftsättning; deras enda gnäll är att displaymallen tog ett tag att lära sig, medan laddningssidan har varit ren i åtta månader.

En utvecklare i Seattle, USA placerade en enhet i ett garage för blandad användning där hyresgästen ville ha annonsskärmen. Hyresgästen rapporterar att taket på 60 dB hålls uppe i sin bullerstudie och planerar nu lägenheter för ytterligare två fastigheter; det lilla klagomålet är att CCS1-kabeln känns styvare i vinterkyla än förväntat, vilket är en kabelmantelfråga, inte ett laddarfel.

Vanliga frågor: 480V-ingång, brusgränser och 120kW-utgång

F: Kan den här enheten köras på 380V europeisk ström?

S: Nej, denna variant är fixerad till AC480V±10%. Fråga efter 380V-versionen om ditt elnät är 230/400V.

F: Hur högt är 60dB egentligen?

A: Ungefär nivån på ett normalt samtal, mätt på 1 meter från skåpet under full belastning.

F: Blir ljudet värre på natten?

S: Endast om belastning och värme kräver det; fläkthastigheten följer temperaturen, inte klockan.

F: Vilken storlek matare behöver en 120kW-enhet vid 480V?

A: Cirka 150A per fas vid full belastning före marginal; din tekniker bör dimensionera brytaren med utrymme för inrush och framtida tillägg.

F: Lägger 32-tumsskärmen till bruset?

S: Nej, panelen är passivt kyld och helt tyst när som helst.

F: Behövs en transformator?

S: Inte om din webbplats har 480V trefas; enheten är utformad för att ansluta direkt till en sådan tjänst.

F: Vad täcker garantin?

A: 2 års standard, som täcker effektsteget, displayen och kylsystemet.

F: Kan vi installera det i Kanada?

S: Ja, 480V är standard där, och certifieringsdokumenten levereras med enheten.
