320kW High-Power DC Ultrasnabb EV-laddare för elbussladdning

Vad ett 320kW skåp förändras för en lastbilsflotta

I samma ögonblick som ett 400kWh lastbilsbatteri står parkerat framför en 120kW laddare börjar flottans ekonomi läcka. En daghytt som behöver nittio minuter per session binder upp ett utrymme för sex lastbilar per skift.

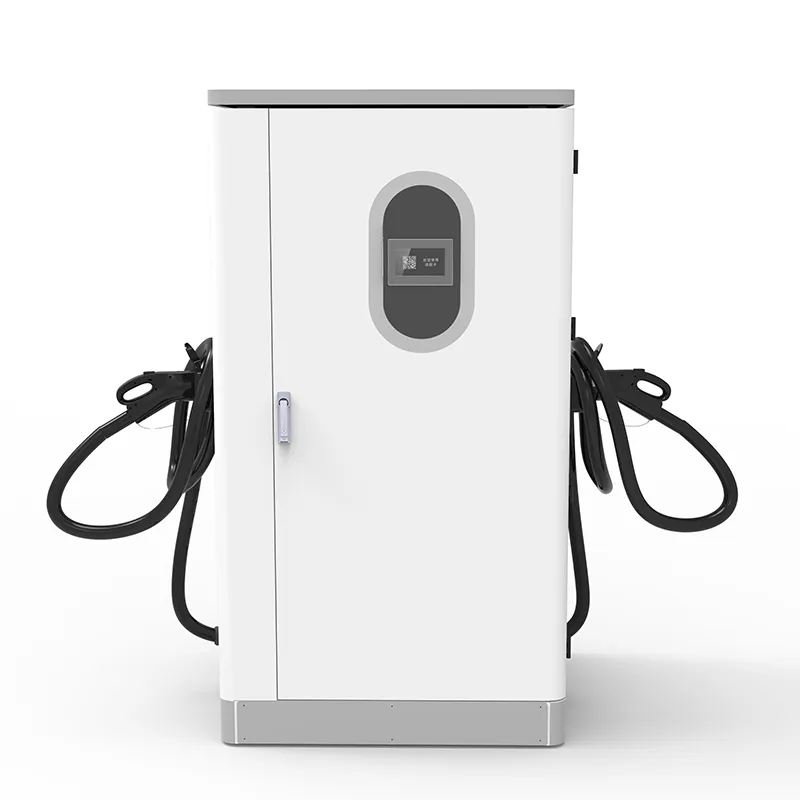

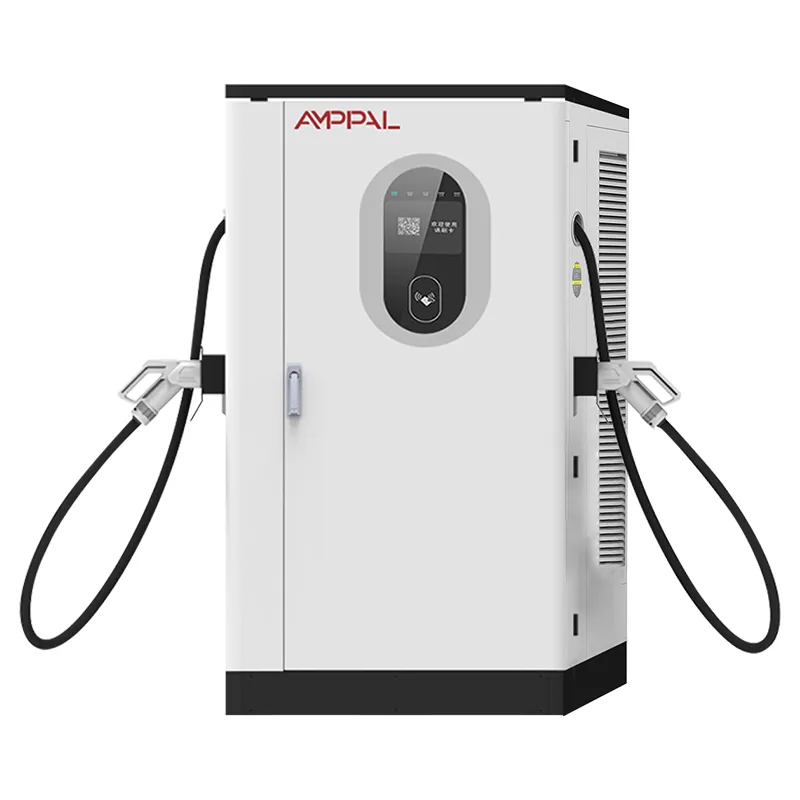

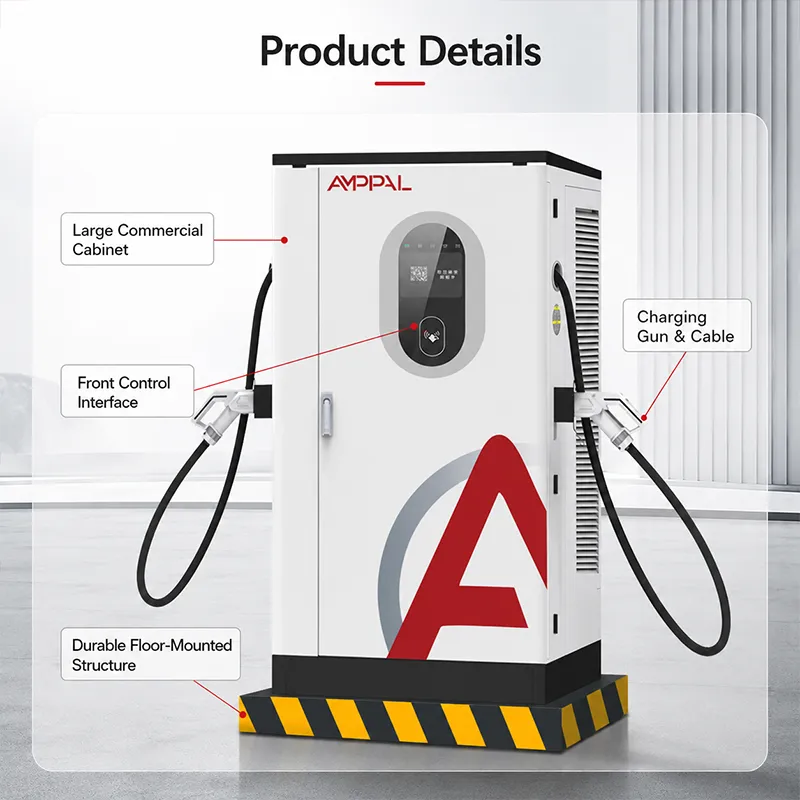

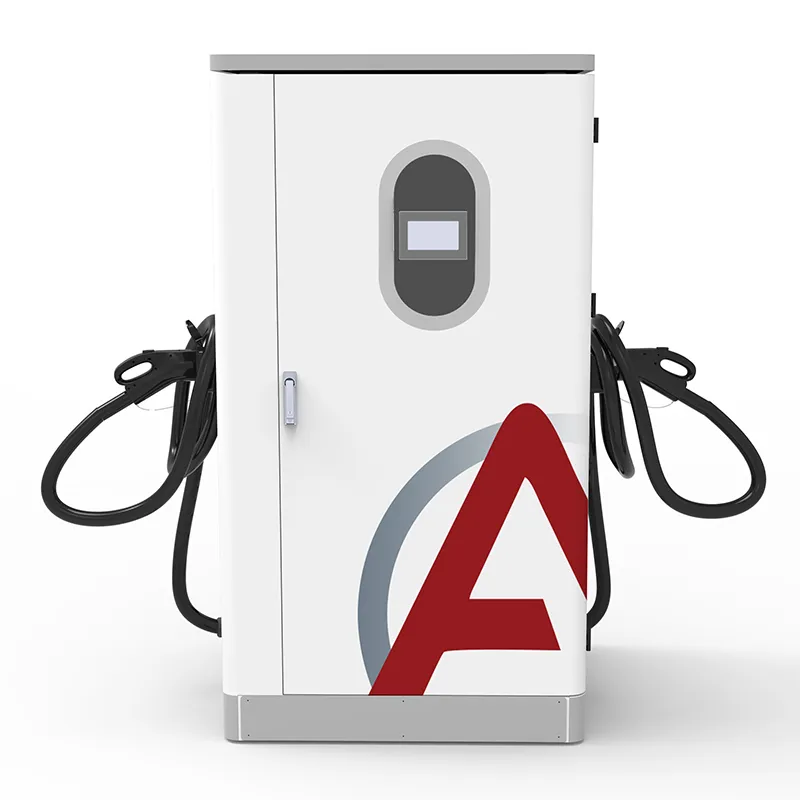

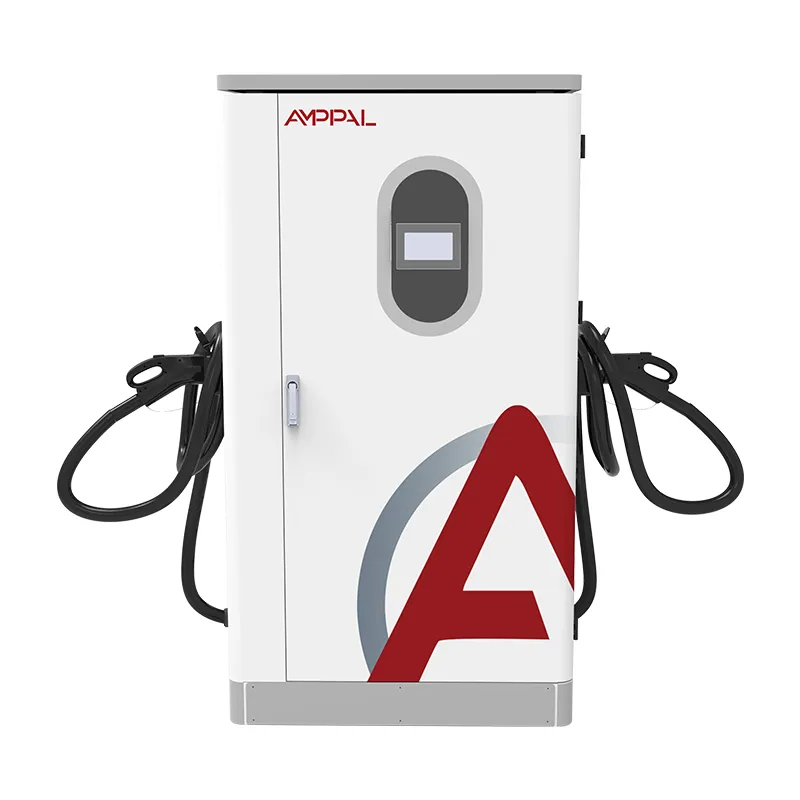

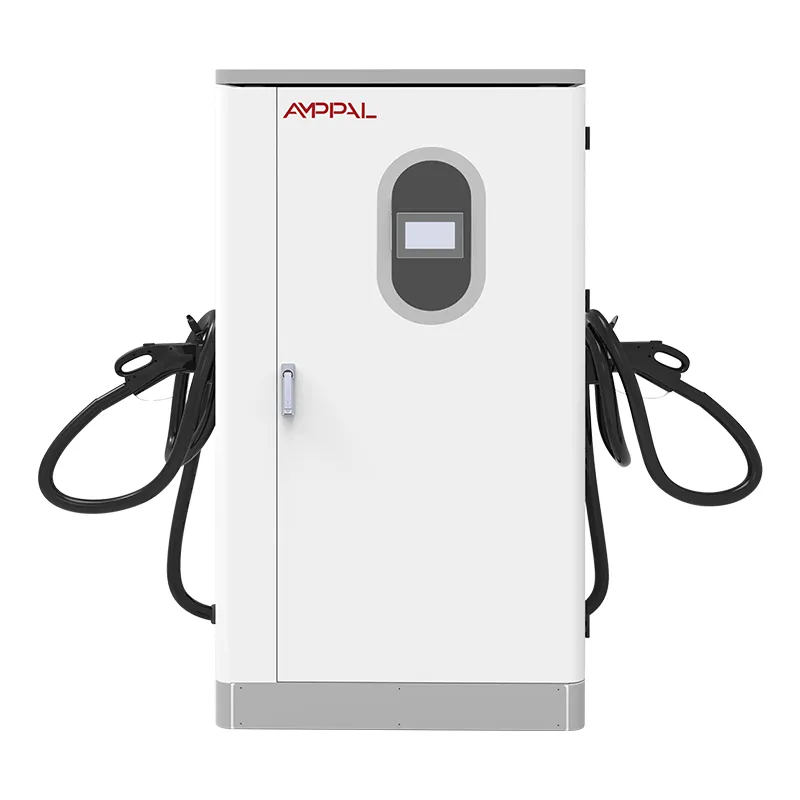

Det här är ett golvskåp på 1 000 × 900 × 1 850 mm — en stor hölje, inte en vägglåda. Den drar AC380V±15% vid 45-65Hz och levererar DC200-1000V vid upp till 200A, byggd för depåer, gruvplatser och hamnar där fordonen är stora och smutsen är verklig.

Sex anledningar till att operatörer väljer 320 framför mindre enheter

Laddningstidspassning: ett paket på 423 kWh, vanligt i regionala åkare, når 20 % till 80 % på 50–70 minuter inklusive avsmalning – kort nog för att passa en förarvila utan att fördubbla antalet utrymmen.

Byggd för 300-500 kWh-batterier: DC200-1000V-fönstret täcker dagens 400V-klass Klass 8-paket och 800V-plattformarna som kommer 2026-2027.

IP54-kapsling klassad -25°C till +50°C: gruvdamm och portsaltspray stannar utomhus, genom en nordlig vinter eller en ökensommar.

Kabel- och anslutningsflexibilitet: beställ 5m eller 8m kablar och välj CCS1, CCS2, GB/T, CHAdeMO eller NACS vid köptillfället - lastbilsportar sitter högre och längre från trottoarkanten än bilportar, så räckvidden är en riktig specifikation.

95 % toppeffektivitet: på en gård som gör 400–600 kWh om dagen är skillnaden mot en 90 % enhet 20–30 kWh spillvärme som du inte betalar för två gånger.

OCPP 1.6/2.0 som standard: sessionsdata matar din maskinparkshantering, så avsändningen ser vilken lastbil som är redo utan att gå på gården.

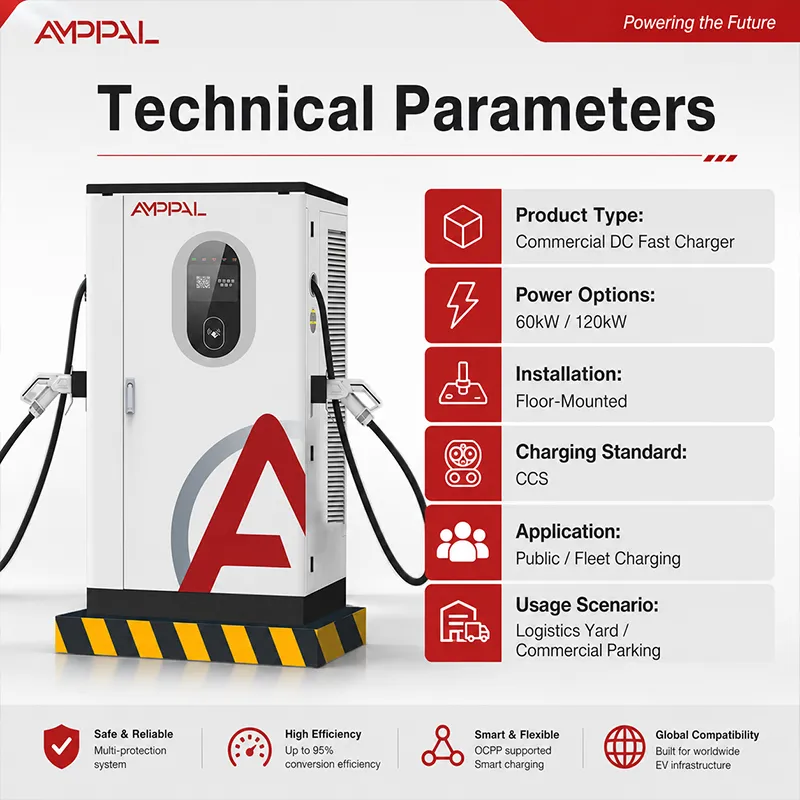

Tekniska specifikationer

Där 320kW tjänar sitt behåll: Depåer, gruvor, hamnar

Logistikparker och distributionsnav: lastbilar som återvänder mellan två leveransvågor plockar upp 60-80 % innanför förarens rasterfönster.

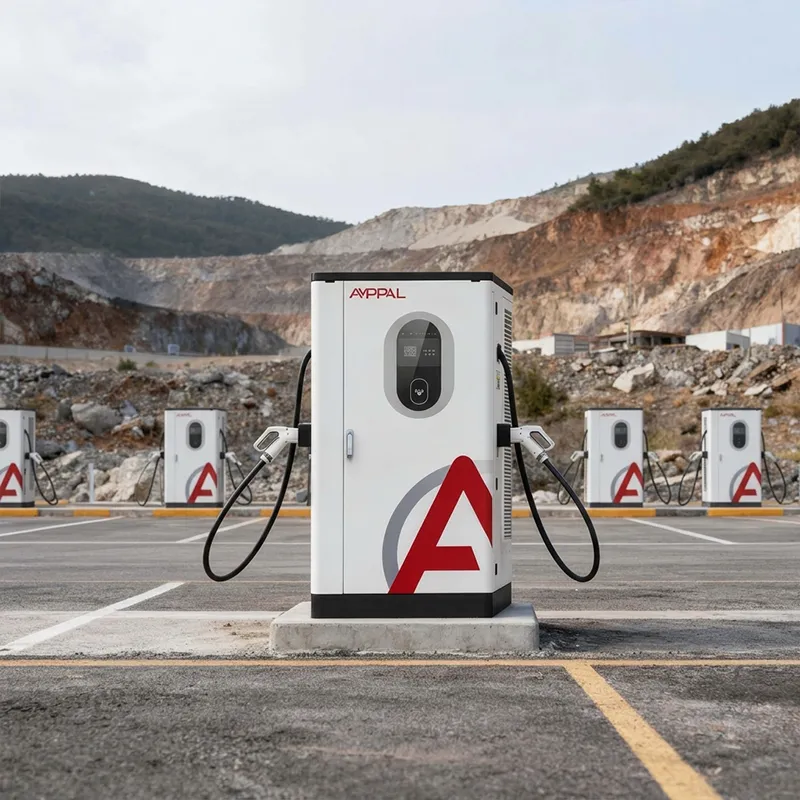

Dagbrott och stenbrott: Laddning vid växlingsbyte håller dragcykeln igång utan en andra laddarflotta.

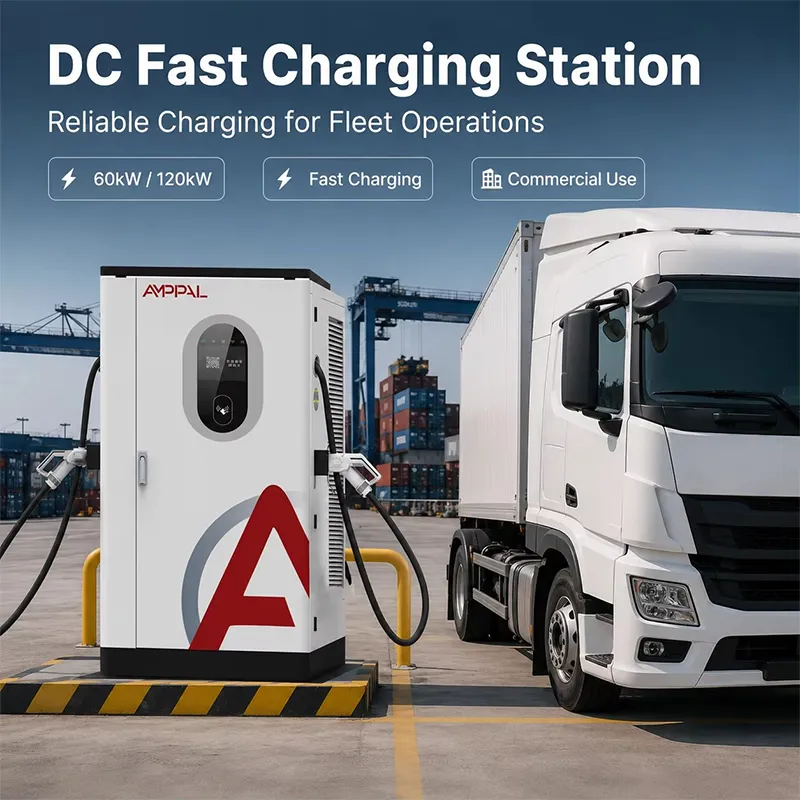

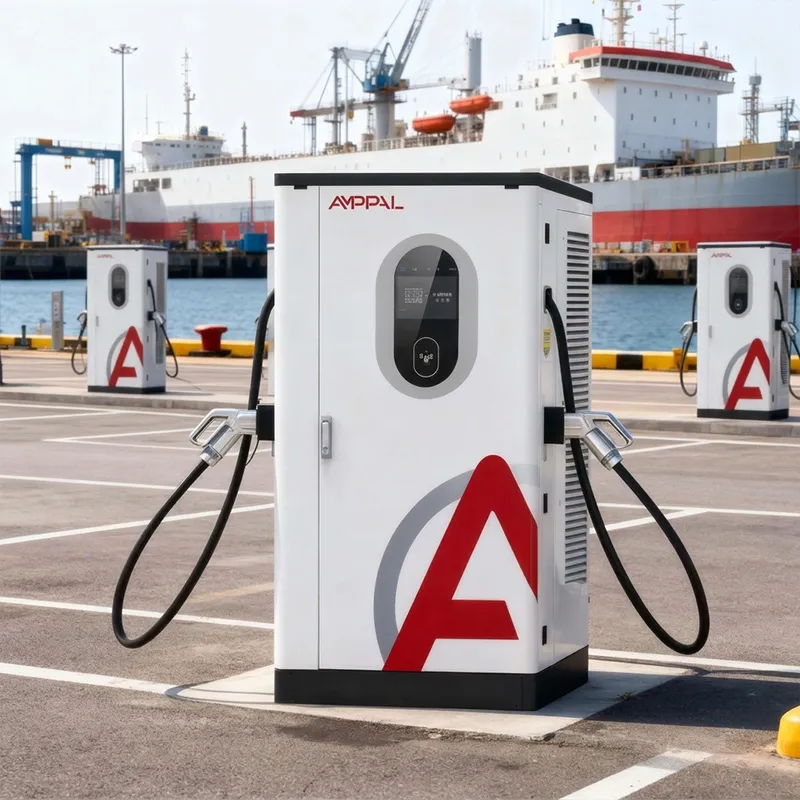

Hamnterminaler: containertraktorer på 16-timmars dubbla skift fyller på 30-40 % mellan flytten utan att lämna porten.

Kommunala dumper och sophämtning på fasta rutter: förutsägbara returtider låter ett skåp täcka 8-10 fordon i en rotation.

Bygg- och gruvläger på generator eller svag nättillförsel: ±15 % ingångstolerans absorberar generatorset och svängningar på landsbygden.

Från AC-nät till lastbilsbatteri: Laddningscykeln, steg för steg

Inkommande trefas AC likriktas till en DC-buss och omvandlas sedan till den reglerade DC-spänning fordonet efterfrågar. Skåpet förhandlar med lastbilens batterihanteringssystem över CCS- eller GB/T-handskakning - målspänning, strömgräns, laddningstillstånd - och justerar uteffekten när paketet fylls.

Laddkurvor har större betydelse för lastbilar än för bilar. Ett 400kWh-paket accepterar hög ström vid lågt laddningstillstånd, och tappar sedan kraftigt över 80 %. Skåpets breda 200-1000V-fönster förblir användbart genom både 400V- och 800V-generationerna av lastbilsplattformar utan att byta hårdvara.

Vid depån behandlar du den som en bränsleö: placera skåpet så att pistolen når hamnen från förarsidan, lägg till pollare och skyltar och låt OCPP bära sessionsdata. Drivrutiner skannar och ansluter; skåpet gör resten, och en 7-tums pekskärm visar lokal status när nätverkslänken sjunker.

Certifiering och testerna bakom etiketterna

CE- och CB-certifiering: elektrisk säkerhet och EMC-testning mot IEC 61851-laddningsserien och IEC 61000-immunitetsstandarder.

TÜV-linjeinspektion: provenheter tas från vanliga partier och körs genom en fulllastprofil, inte en engångsshowenhet.

UL-certifiering för nordamerikanska flottaprojekt, vilket många amerikanska anslag och allmännyttiga program kräver.

CCC-certifiering för den kinesiska marknaden, där AMPPAL har levererat över en miljon enheter till 2024.

96-timmars saltspray på höljet och fästelementen - samma test som vi tillämpar på utrustning i anslutning till marina - eftersom hamngårdar är kustnära i allt utom tidvattnet.

Kraftmoduler med klassificeringen -30°C till +55°C temperaturväxlas på linjen, så skåpets -25°C till +50°C kuvert har marginal bakom sig.

Åtta steg mellan Coil Steel och ett arbetsskåp

Steg 1: stålplåt skärs på CNC-laser och stansas på CNC-revolverpressar; FANUC-robotar svetsar ramen.

Steg 2: höljet passerar genom en förbehandlingslinje och pulverlackering, sedan en härdningspassage.

Steg 3: likriktare och DC/DC-moduler monteras på den dedikerade DC-linjen, separerad från AC-produktion för ESD-styrning.

Steg 4: varje modul testas ensam — utmatningsnoggrannhet, rippel, effektivitet vid 20 %, 50 % och 100 % belastning.

Steg 5: kabelvävstolar byggs enligt din beställning (längd enligt din platsritning) och avslutas med vridmomentstyrda verktyg.

Steg 6: slutmonteringen installerar moduler, kontaktorer, 7-tums HMI och OCPP-styrkortet i skåpet.

Steg 7: varje enhet kör en 4-timmars full-load burn-in innan den lämnar viken; datafilen arkiveras under serienumret.

Steg 8: slutbesiktning, IP54-plomberingsverifiering och packning — 15-20 arbetsdagar från orderbekräftelse till leverans.

Är 320 rätt för din verksamhet? En rak storleksföreläsning

Matcha skåpet med förpackningen och växlingsmönstret, inte broschyren. Lastbilar med 200-260kWh-paket på korta stadsslingor behöver mindre enheter och två fack, inte 320kW. Om paketen är på 350 kWh och mer och växlingarna går rygg mot rygg, är detta storleken vi skulle specificera.

Kontrollera sedan strömmen till din webbplats. Skåpet begär AC380V±15% trefas. Om din depåtransformator är dimensionerad för en belastning på 150 kW, innebär att lägga till denna enhet en uppgradering före något annat. Vi kommer att följa med dig ditt lastark innan du citerar – det sparar båda sidor en dålig installation.

Var ärlig om vad den här produkten inte är: om du behöver en leveranstid på under 30 minuter för 500 kWh-paket, köper du ett vätskekylt system av megawattklass, inte detta skåp. AF-DC-320 är rätt verktyg för daglig laddning i depåskala, och fel verktyg för det kantfodralet.

Varför flottaköpare beställer 320:an från AMPPAL

Leverans: 15-20 arbetsdagar, med datum inskrivet i inköpsordern.

MOQ: en enhet. Prototypflottor beställer ett skåp, validerar i en månad och skalar sedan.

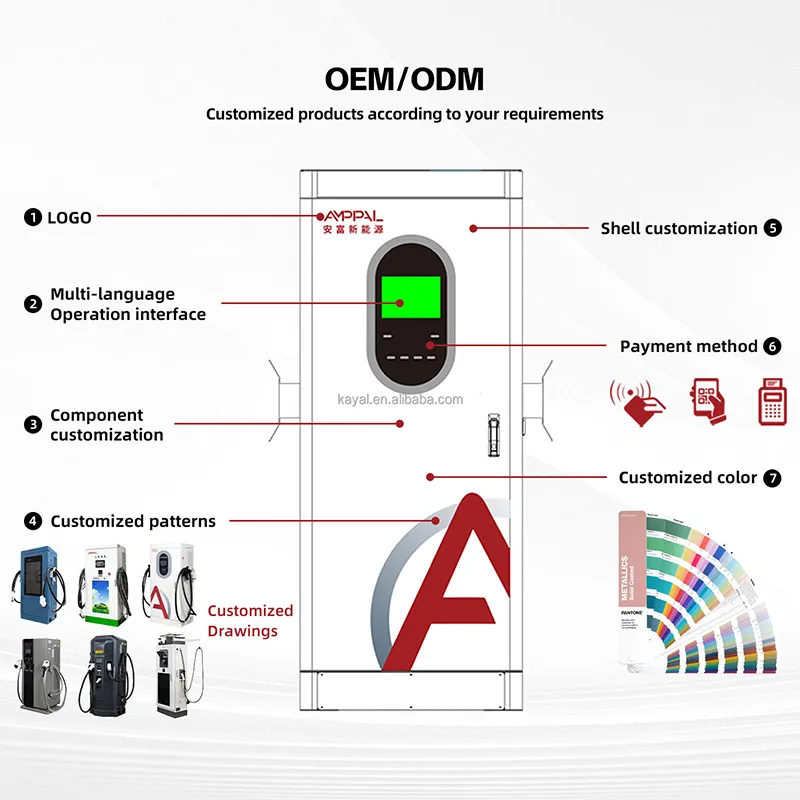

OEM/ODM: färg, logotyp, kabellängd och kontaktmix anpassade vid beställningstidpunkten; Mer än 40 länder med exporthistorik betyder att dina lokala kontaktstandarder redan finns i byggarket.

Certifikat levereras med enheten: CE-, TÜV-, UL-, CB- och CCC-dokument i exportmappen, inte efter tre uppföljande e-postmeddelanden.

Meritlista: över 1 000 000 enheter levererade av 2024 och 200+ stationer som vi driver själva - personerna som svarar på dina reservdelars e-post kör laddare också.

Förpackning, palletering och exportdokument

Skåpet skickas upprätt i en plywoodlåda med hörnblock av skum och ett vattentätt hölje, fastspänt på en pall med gaffeltruckkanaler under. Vi bekräftar containerlastningsplanen med din skotare innan lastbilen går.

Vi skickar FOB Ningbo eller CIF till din hamn. Exportpaketet innehåller den kommersiella fakturan, packlistan och CE/TÜV-deklarationerna, så tullklarering och ditt driftsättningsschema strider inte mot varandra.

För långa havsben - Mellanöstern, Afrika, Latinamerika - lägger vi till torkmedelspåsar och ett luftfuktighetsindikatorkort. Ett skåp som står i en container i trettio dagar borde komma torrare än många som flög.

Stöd efter att skåpet skruvas fast

Två år i regeringen. Tunga anläggningar cyklar kontaktorer mycket hårdare än personbilsplatser - det är den delen att titta på, och den är täckt.

Reservdelar i lager: kontaktorer, fläktar, HMI och styrkort skickas inom 3-5 arbetsdagar.

Fjärrdiagnostik över OCPP: våra ingenjörer läser sessionsloggar och felkoder innan du öppnar dörren.

En reservmodulrekommendation vid leverans: en likriktarmodul i din butik håller tid att reparera under ett skift.

En kvartalsvis checklista på en sida: filterrengöring, vridmomentkontroll, inspektion av kontaktorslitage - utskrivbar, i manualen.

Installations- och driftfel ser vi upprepade gånger

Fel: montering av skåpet där pistolkabeln dras över lastbilens stänklinje. Höger: placera den så att kabeln bågar över stötfångaren och når porten med 30 cm reserv — mät med lastbilen som använder den, inte försäljningsritningen.

Wrong: running an undersized input feeder and blaming the charger when voltage sags below 323V. Right: size the feeder for full load plus 20% and confirm the site transformer before install.

Fel: att låta damm bygga på insugningsgallren på en gruvgård. Höger: blås ut filtren varje vecka; IP54 håller damm ute endast när filtret är rent.

Fel: lämnar HMI-ansiktet i direkt eftermiddagssol på heta platser tills skärmen överhettas. Höger: skugga skåpets framsida eller planera för kortare visningstid i stark sol.

Fel: blanda pistolstandarder över flottan och ignorera kontaktslitage. Till höger: anpassa reservpistolerna till din fordonsblandning och inspektera kontaktytorna för brännmärken varje månad.

Vad tre operatörer sa till oss efter sex månader

Gruventreprenör i Chile: "Vi kör 14 lastbilar på två av dessa skåp. Den första veckan kopplade vår elektriker matningen fel och enheten stängdes av rent istället för att laga mat själv - det sålde mig mer än effektivitetstalet.

Hamnoperatör i Ningbo, Kina: "Våra containertraktorer gör 16-timmarsskift. Skåpet på 320 kW ger en 30-minuters påfyllning mellan flyttningar. OCPP-data hindrade vår avsändare från att gissa när en lastbil var klar. Vapenkabeln blir tung på vintern - det är vårt enda gnäll."

Regional åkare i Tyskland: "Vi jämförde detta med ett europeiskt märke till nästan det dubbla priset. Efter sex månader var det enda felet en fläkt som började surra i vecka 20; ersättningen anlände inom fyra dagar med garanti. Manualen förutsätter att du har en elektriker; vi var tvungna att lära vår egen kille OCPP-sidan."

Frågor om laddning av flottan, besvarade direkt

F: Kan AF-DC-320 ladda en 800V lastbil?

S: Ja — DC200-1000V-utgången täcker både 400V och 800V-plattformar; BMS-handslaget ställer in driftspänningen.

F: Hur lång tid tar ett 423kWh-paket?

S: 20 % till 80 % löper ungefär 50–70 minuter beroende på förpackningens acceptkurva; en 30-minuters påfyllning mellan skift ger en meningsfull räckvidd.

F: Vilka kontakter kan jag beställa?

S: CCS1, CCS2, GB/T, CHAdeMO eller NACS, med 5m eller 8m kablar — ange din flottamix vid beställningstidpunkten.

F: Kommer den att överleva en gruvgård?

S: IP54-kapsling, -25°C till +50°C drift och ett 96-timmars saltspraytestat skal; håll filtren rena och det stannar utanför smutsen.

F: Vilken ineffekt behöver webbplatsen?

A: AC380V±15% trefas vid 45-65Hz; vi granskar ditt belastningsark innan vi citerar.

F: Pratar den med mjukvara för flottan?

S: OCPP 1.6 och 2.0 är standard; sessionsdataexport till din fleet management-plattform.

F: Vad är ledtiden?

A: 15-20 arbetsdagar från bekräftad PO, och MOQ är en enhet.

F: Vad täcker garantin?

S: Två år på skåpet inklusive kontaktorer; förbrukningsvaror som kablar och filter är undantagna men lagras som reservdelar.
