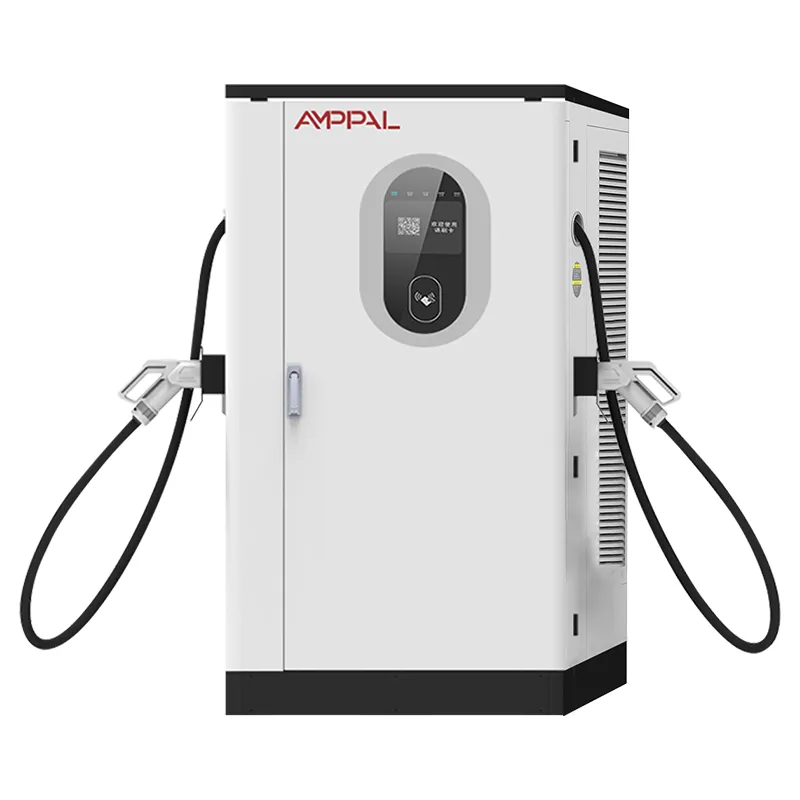

480 kW Ultra-High Power DC Snabb EV-laddare för högspänningsladdning

Vad ett 480kW skåp gör för en stations rykte

Ingen går förbi ett 480kW-skåp och frågar vad det gör. Frågan är varför stationen bredvid inte har någon. AMPPAL har byggt och driver 200+ laddstationer, och 480kW-enheterna är de som förankrar flaggskeppsplatserna – det synliga uttalandet att en station inte är en rad med lådor utan ett landmärke för infrastrukturen.

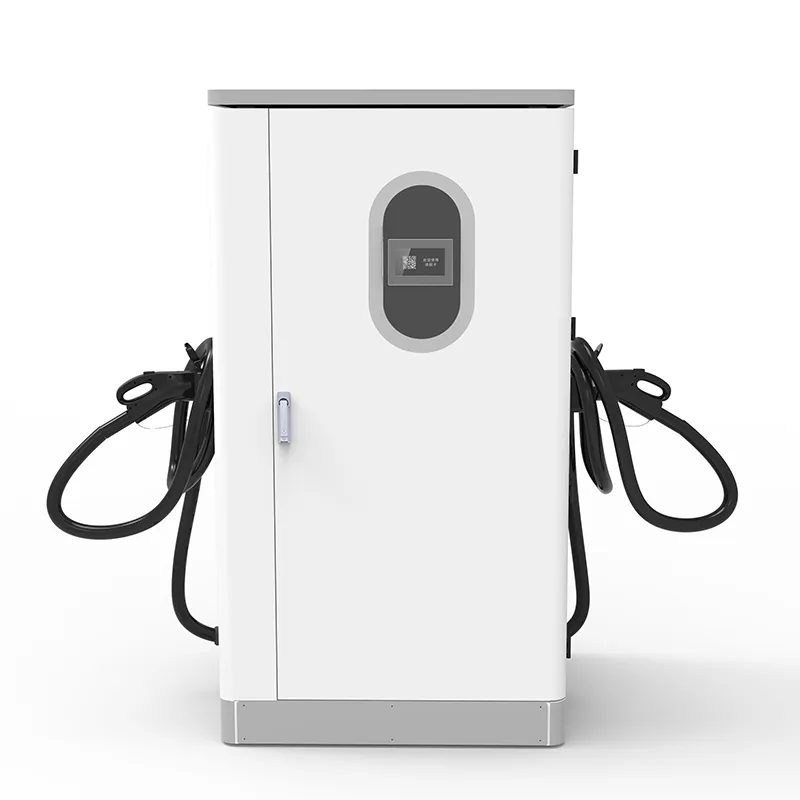

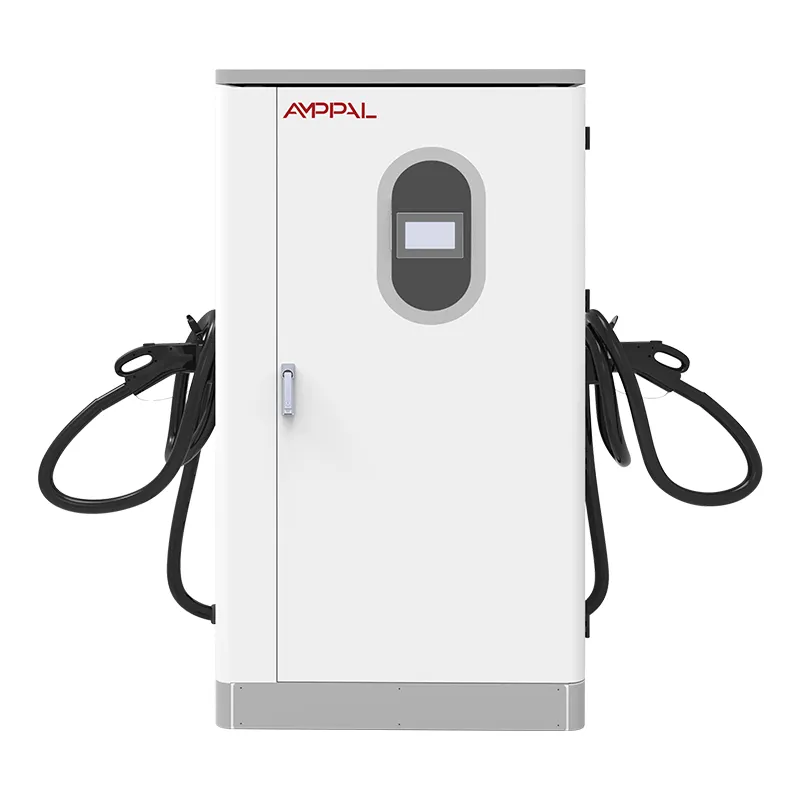

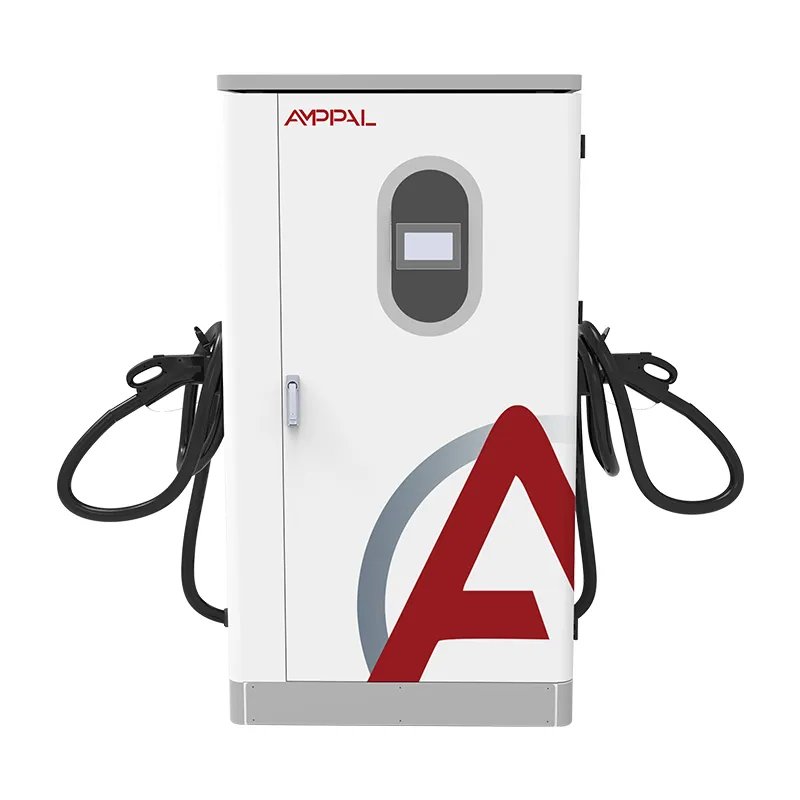

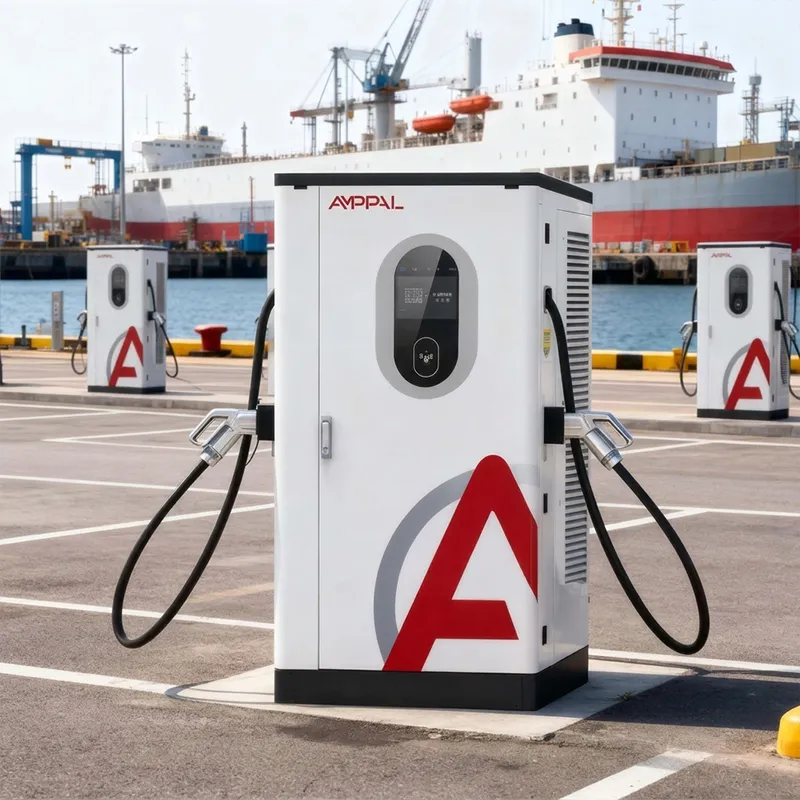

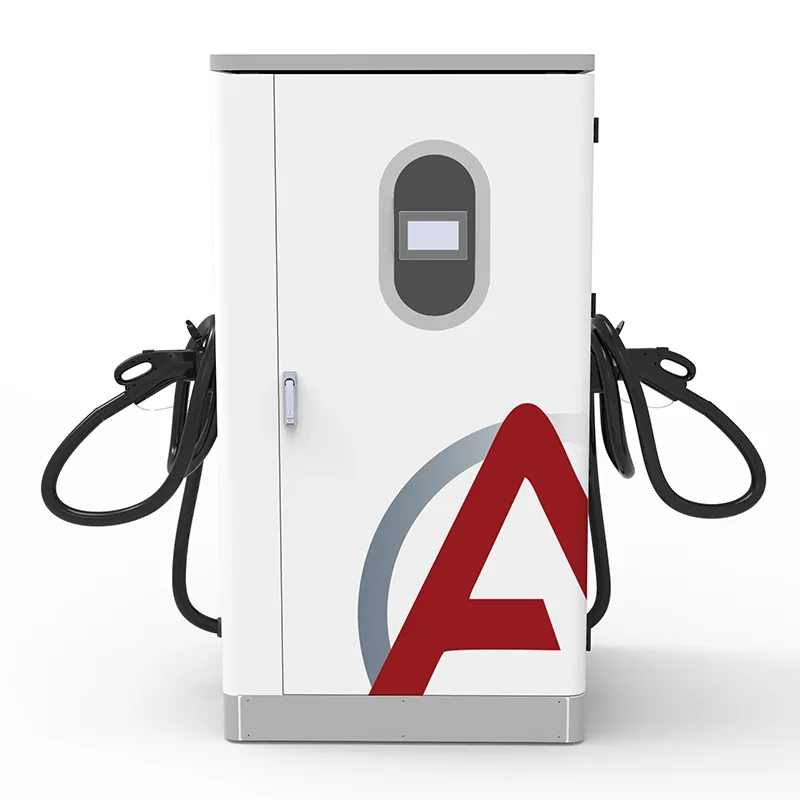

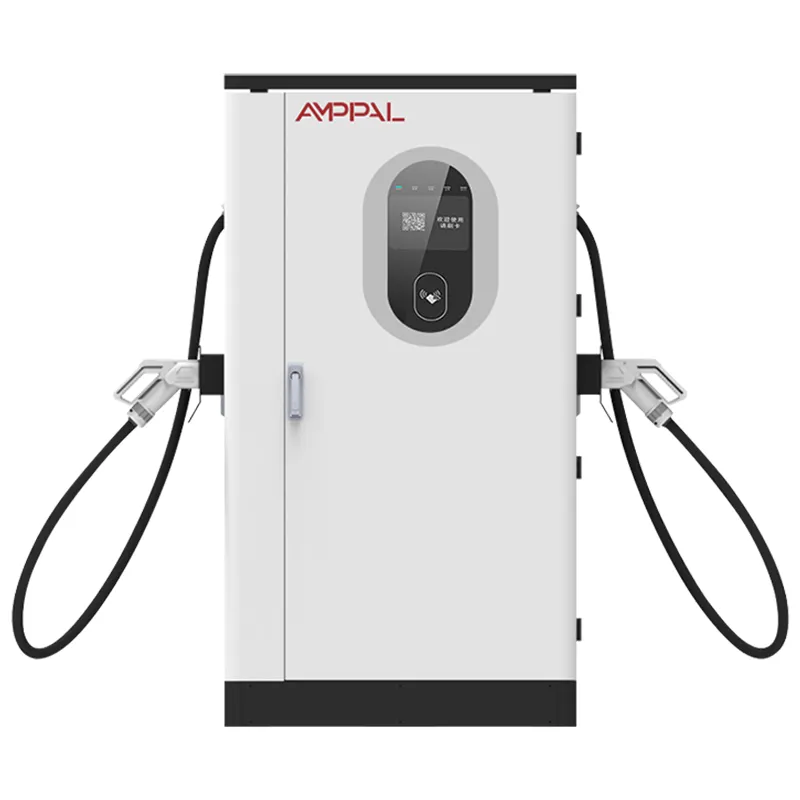

Detta skåp är toppen av den integrerade AF-DC-linjen: en 1000 × 900 × 1850 mm golvstående enhet som tar AC380V±15% vid 45-65Hz och levererar DC200-1000V vid upp till 200A med 95% toppeffektivitet. Det är maskinen vi pekar på när en kund frågar vad våra egna flaggskeppsstationer kör på.

Sex anledningar till att detta skåp bär flaggskeppsetiketten

480kW märkskyltseffekt sätter en siffra på stationen: 800V-fordon drar ström i hastigheter som de flesta konkurrenters skåp inte kan hålla, och specifikationsbladet blir en marknadsföringstillgång innan den första bilen kommer.

Redo för 800V-vågen: DC200-1000V-fönstret täcker redan 2025-2026-generationen av 800V-personbilar, så skåpet behöver ingen hårdvaruuppgradering i mitten av livet.

95 % toppeffektivitet vid flaggskeppstjänst: en station som gör 1 500 kWh om dagen sparar riktiga pengar mot 90 % enheter – ungefär 75 kWh spillvärme som inte genereras.

IP54 med -25°C till +50°C drift: flaggskeppsplatser ligger utomhus på torg och motorvägstorg, i väder som tyst dödar mindre inhägnader.

Fullt kopplingsset – CCS1, CCS2, GB/T, CHAdeMO och NACS – så ett flaggskeppsskåp betjänar blandade internationella flottor och hyrbilstrafik utan ett andra köp.

OCPP 1.6/2.0 med fjärrhantering: vårt eget stationsdriftsteam använder samma instrumentpanel som du skulle få, och 7-tums HMI täcker lokal reserv när länken släpps.

Tekniska specifikationer

Där en Landmark-laddare betalar för sig själv

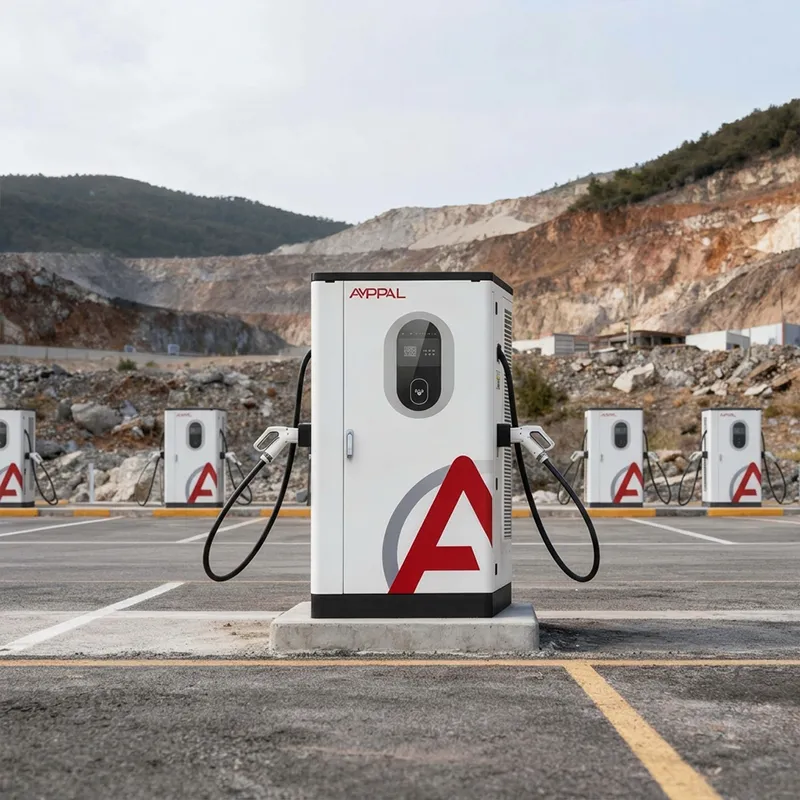

Flaggskeppsmotorvägstorg: ett 480kW-skåp i den främre raden är skillnaden mellan "ett laddningsstopp" och "laddningsstoppet" i den korridoren.

Flygplatser och hotellförgårdar: premiumgäster och hyrflottor bedömer fastigheten efter laddningsupplevelsen, och korta sessioner innebär hög omsättning.

Överladdningshubbar i centrum: mark är dyrt, så kraft per kvadratmeter är det metriska - ett 480-skåp koncentrerar produktionen där utrymmet är knappt.

Showroom och OEM-partnersajter: märkesevenemang, testkörningsflottor och mediadagar behöver en laddare som aldrig får bilen att se långsam ut.

Korridorplanering för nätverksoperatörer: flaggskeppsskåp förankrar en ny rutt och mäter verklig 800V-efterfrågan innan nätverket förtätas.

Hur ett skåp betjänar stationens högsta efterfrågan

I kärnan sitter samma arkitektur som våra andra integrerade skåp, drivna ytterligare: trefas AC in, likriktad till en DC-buss, sedan reglerad DC ut vid den spänning som fordonets BMS begär. Kontrollpanelen skiljer sessioner så att toppefterfrågan hanteras snarare än bekämpas.

Historien på stationsnivå är där 480:an tjänar flaggskeppsordet. Eftersom den talar OCPP 1.6/2.0 matar sessioner, vilotid och strömdelning stationens instrumentpanel i realtid; operatörer ser köbeteende och justerar prissättning eller platstilldelning samma eftermiddag.

800V-beredskapen är ett kraftstegsfaktum, inte en slogan. Samma DC-buss som toppar en 400V-bil på begäran går till 800V-klassutgång för nästa fordon i viken.

Kvalitetsportar bakom flaggskeppspåståendet

CE, CB, UL, TÜV och CCC: hela certifikatuppsättningen och TÜV-inspektionen täcker vår produktionslinje, inte ett gyllene prov.

Varje skåp kör en 4-timmars full-load burn-in med felloggning innan det lämnar viken; datafilen arkiveras under serienumret.

Ingångssteg svepas över 45-65Hz-bandet på bänken med variabel frekvens, eftersom flaggskeppsstationer också lever på ofullkomliga nät.

96-timmars saltspray på höljet och fästelementen, plus ett vattenstråletest på dörrtätningarna under slutinspektionen för att verifiera IP54-kravet.

Moduler med klassificeringen -30°C till +55°C temperaturcyklas före montering, vilket ger skåpets klassificering av -25°C till +50°C äkta marginal.

Varje serienummer länkar till dess testposter - när en flaggskeppsstation ringer drar vi filen, inte vårt minne.

Bygga en 480: Åtta steg i Leqing-anläggningen

Steg 1: stålramar laserskärs och robotsvetsas på FANUC- och TRUMPF-cellerna i Leqing, där våra AC- och DC-linjer delar samma verktygsdisciplin.

Steg 2: kapslingar passerar genom förbehandling och pulverlackering, med färgen matchad till din stationsdesign om du beställer OEM.

Steg 3: strömmoduler monteras på den dedikerade DC-linjen, isolerad från AC-produktion för ESD och renhetskontroll.

Steg 4: varje modul belastningstestad och temperaturcykel - utmatningsnoggrannhet, rippel, effektivitet på 20 %, 50 % och 100 %.

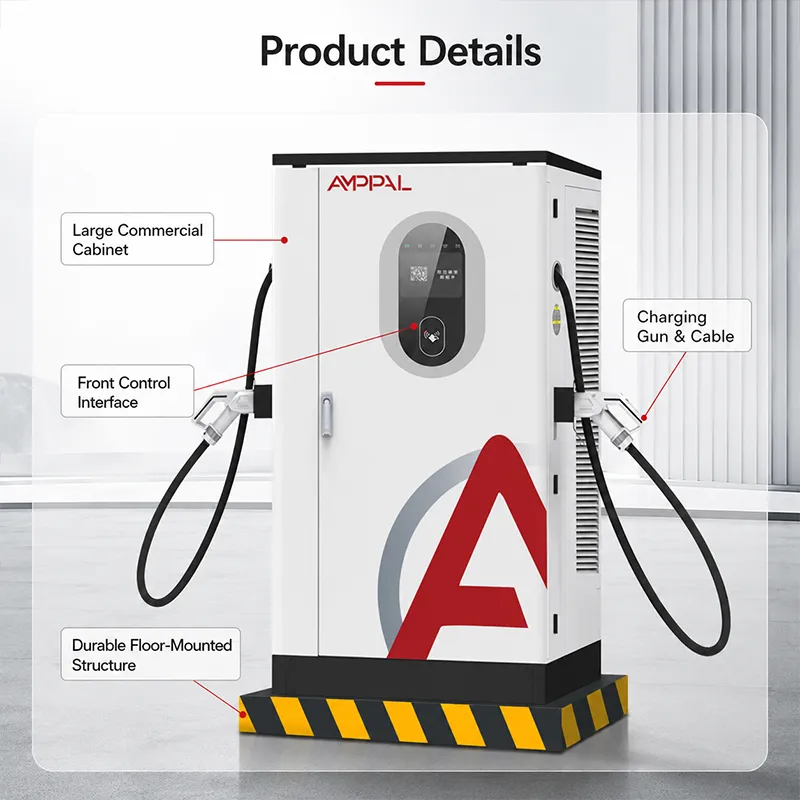

Steg 5: skåpmontering installerar moduler, kontaktorer, samlingsskenor, styrkort och 7-tums HMI.

Steg 6: ledningsnätet byggs till platsritningen med vridmomentkontrollerad avslutning, sedan dörrtätningarna är vända mot vattenstrålen.

Flaggskepp eller Overkill? Ärliga råd om när du ska hoppa över det

Köp 480:an när stationen är produkten - ett märkesnav, ett korridorankare, en webbplats som du kommer att sätta på en skylt. Om din webbplats identitet är "bekväm påfyllning" snarare än "destination", ger ett 360kW eller 320kW skåp det mesta av nyttan för mindre pengar.

Webbplatsens makt är den verkliga grindvakten. En 480kW namnskylt kräver en seriös trefasmatning; om verktyget begränsar din tomt till 250kW är ett 480-skåp en papperstiger.

Var ärlig om fordonsmixen. Om din trafik är 90 % 400V bilar som avsmalnar runt 100kW, är 480:ans takhöjd mestadels tomgång; du betalar för framtida efterfrågan.

Varför stationsoperatörer väljer AMPPAL för landmärkesplatser

Vi driver 200+ stationer själva — 480 är skåpet vi satsar vår egen drifttid på, inte en broschyrmodell.

15-20 arbetsdagars ledtid med datum i inköpsordern, och en MOQ för en enhet så flaggskeppsutbyggnader skala från ett enda validerat skåp.

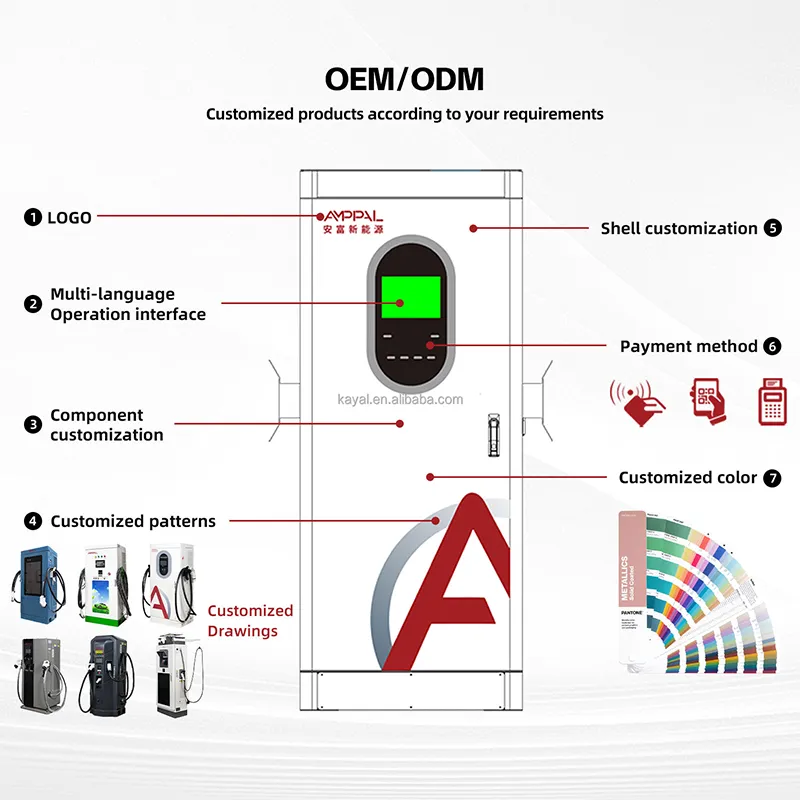

OEM/ODM utan friktion: stationsbeläggning, kabellängd, kontaktmix och även instrumentbrädans varumärke anpassat vid beställningstidpunkten.

Certifikat och testfiler levereras med enheten; serienumret länkar till inbrännings- och frekvenssvepdata för dina revisorer.

Referensdjup: NEOMs vätskekylda order på 500 enheter, Sime Darby i Malaysia, RHG Enerturk i Turkiet — partners som placerar vår hårdvara på sina mest synliga platser.

Skickar ett 480kW skåp: låda, behållare, dokument

Ett 1000 × 900 × 1850 mm skåp skickas upprätt i en plywoodlåda med skumhörn och ett vattentätt hölje; pallkanaler håller gaffeltruckens rörelser rena. För långa sjöben lägger vi till torkmedel och ett luftfuktighetsindikatorkort.

Vi skickar FOB Ningbo eller CIF till din hamn. Exportmappen innehåller handelsfakturan, packlistan och CE/TÜV/UL/CB/CCC-deklarationerna, så tullklarering och ditt öppningsschema strider inte mot varandra.

Flaggskeppsutrullningar kombinerar ofta skåp, reservmoduler och märkesmatchade tillbehör i en container; vi planerar pallkartan med din skotare och bekräftar lastplanen innan lastbilen lämnar fabriken.

Hålla en Landmark Station online: Servicevillkor

Två års standard. På flaggskeppssajter kommer vi normalt överens om ett utökat serviceavtal istället – drifttiden på en landmärkestation är värd mer än garantilinjen.

Reservmoduler, kontaktorer, HMI och styrkort lagerförda, med 3-5 arbetsdagars leverans - eller en 24-timmars flygfraktmöjlighet för kontraktsplatser.

Fjärrövervakning av vårt eget stationsoperationsteam: vi ser samma OCPP-instrumentpanel som din operatör ser och flaggar avvikelser innan dina kunder gör det.

En driftsättningsdag med vår ingenjör, fjärrstyrd eller på plats, inkluderad vid första beställningar - flaggskeppssidor körs vid lansering, inte efter lansering.

En kvartalsvis hälsorapport: sessionsdata, reduktionshändelser, kontaktslitage – granskas med ditt team över ett videosamtal.

Platsplaneringsmisstag som slösar bort en budget på 480 kW

Fel: placera flaggskeppsskåpet i det bortre hörnet "ur vägen" där ingen förare ser det. Höger: ställ den på första raden — skåpet är stationens skylt, och en del av dess jobb håller på att ses över.

Fel: att köpa 480 kW skåp på ett 250 kW nätlock och skylla på laddaren när sessionerna går långsamt. Höger: bekräfta matningen först; vi storleksförväntningar från transformatorn, inte namnskylten.

Fel: ignorera ködesign och låta ett långsamt 400V-fordon ockupera flaggskeppsplatsen i en timme. Höger: ställ in sessionspolicyer och lediga avgifter i OCPP så att viken vänder.

Fel: montering av skåpet där pistolkabeln inte kan nå den andra radensporten. Höger: mät räckvidden med det längsta fordonet i din trafik; kabellängd anges vid beställning av en anledning.

Fel: behandla 7-tums HMI som en skylt och lämna den i direkt sol hela dagen. Höger: skugga ansiktet — skärmen är ett operatörsverktyg och den håller längre utanför solen.

Vad stationsägare säger om att driva ett flaggskepp

Motorvägskorridoroperatör i Saudiarabien: "Vi öppnade med ett 480-skåp och såg kön bildas vid vår port istället för konkurrentens. Sex månaders 800V-trafik, noll laddningsfel. Färgen visade damringar i ökensolen inom några veckor - kosmetiskt, men vi bryr oss om att se ut på ett flaggskepp."

Flygplatsparkeringsoperatör i Malaysia: "Uthyrda elbilar och chaufförsbilar anländer i skurar. 480:an rensar en vik på mindre än 20 minuter för premiummodeller, så vår omsättning ökade. Vi var tvungna att lära vår underhållspersonal OCPP-sidan; själva skåpet har inte varit fel en gång på fyra månader."

OEM showroom-partner i Tyskland: "Mediedag med 800V testbilar — 480 blev aldrig historien, vilket är precis vad du vill ha från en laddare. Leveransen matchade de 15-20 arbetsdagarna som utlovades. Driftsättningsmanualen är tät; budgetera en halv dag med din elektriker."

Överladdningsstationsfrågor, besvarade

F: Behövs 480kW nu, eller är det för framtida bilar?

A: Båda. 800V-fordon är redan till försäljning; DC200-1000V-fönstret tjänar dem idag och täcker nästa plattformsgeneration utan hårdvaruförändringar.

F: Vilken effekt levererar den?

S: DC200-1000V vid upp till 200A, 95% toppeffektivitet, från AC380V±15%, 45-65Hz ingång.

F: Kan den hantera standarder för blandade anslutningar?

S: Ja — CCS1, CCS2, GB/T, CHAdeMO och NACS konfigureras vid beställningstidpunkten.

F: Hur hanterar jag stationen?

S: OCPP 1.6/2.0 med en fjärrkontrollpanel, plus 7-tums HMI för lokal reserv; vårt eget station ops-team använder samma stack.

F: Vilken certifiering har den?

A: CE, TÜV, UL, CB och CCC, med testfiler kopplade till serienumret.

F: Hur lång tid tar leveransen?

A: 15-20 arbetsdagar från bekräftad PO; MOQ är ett skåp.

F: Vad händer om webbplatsens rutnät är svagt?

S: Ingångssteget tolererar ±15% spänning och 45-65Hz; utöver det kommer vi att berätta att webbplatsen behöver en transformator eller batteribuffert innan du beställer.

F: Vad täcks efter installationen?

A: Två års standard; flaggskeppssajter går vanligtvis över till ett utökat serviceavtal med snabbare reservutskick.
