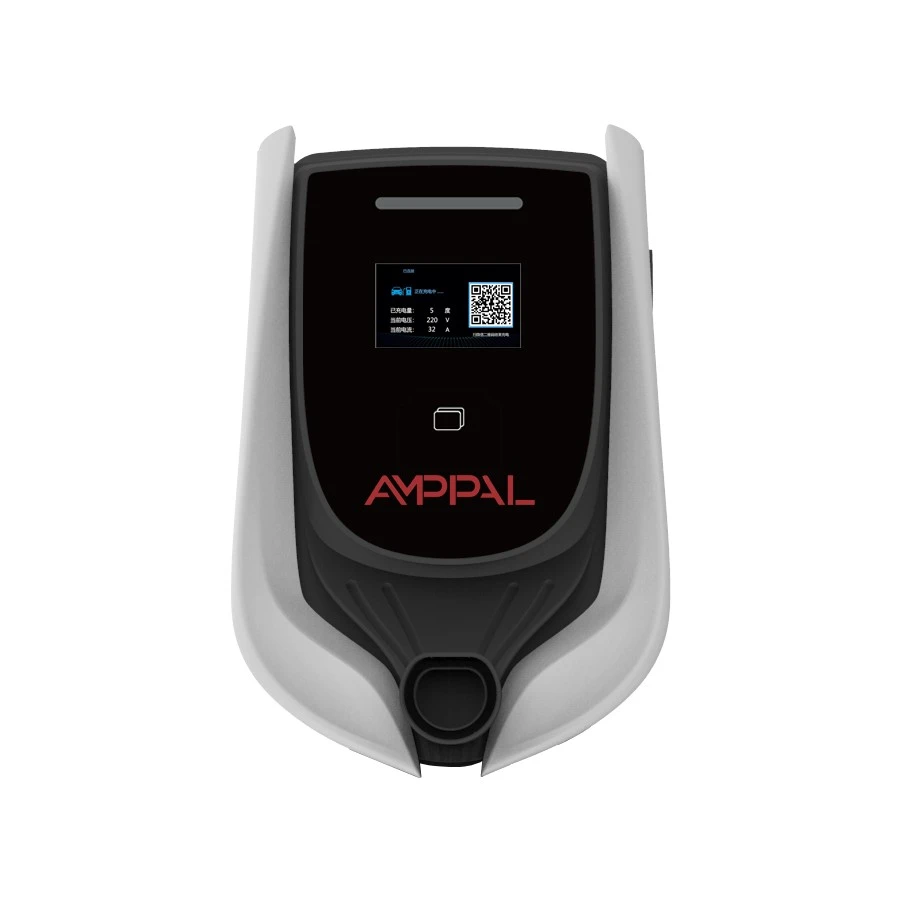

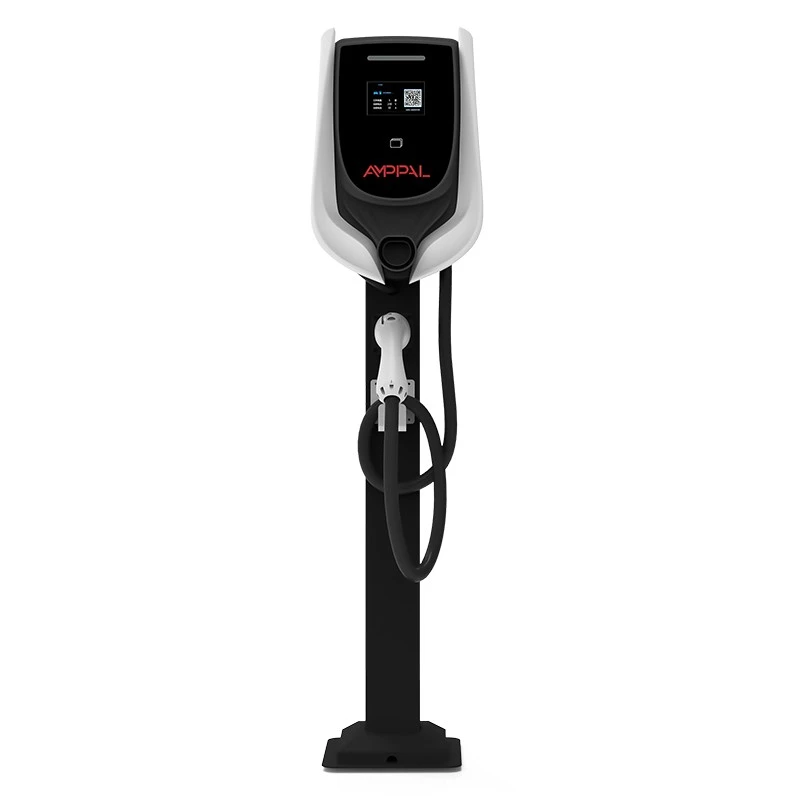

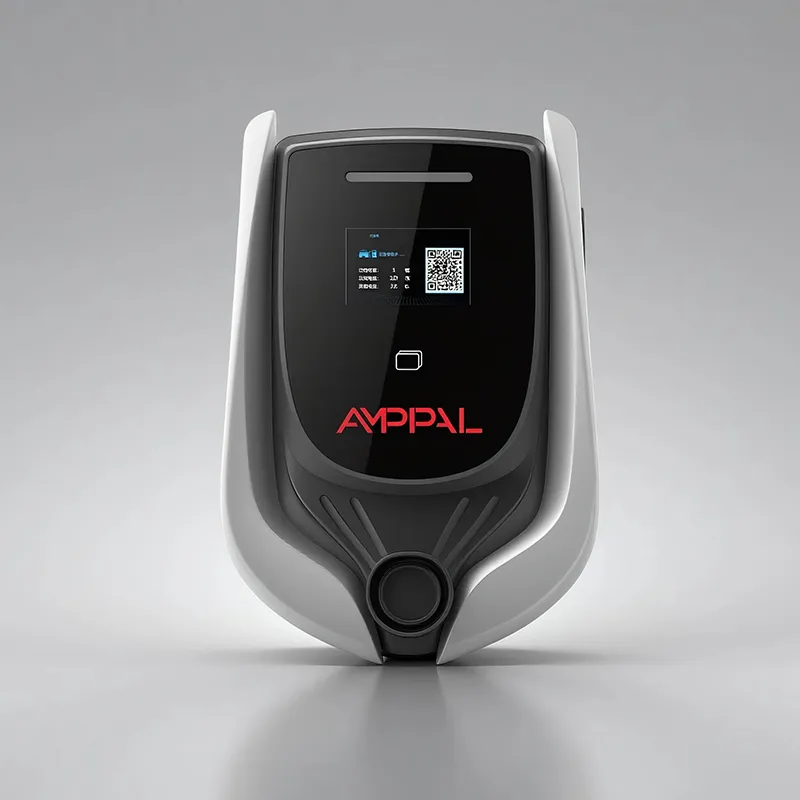

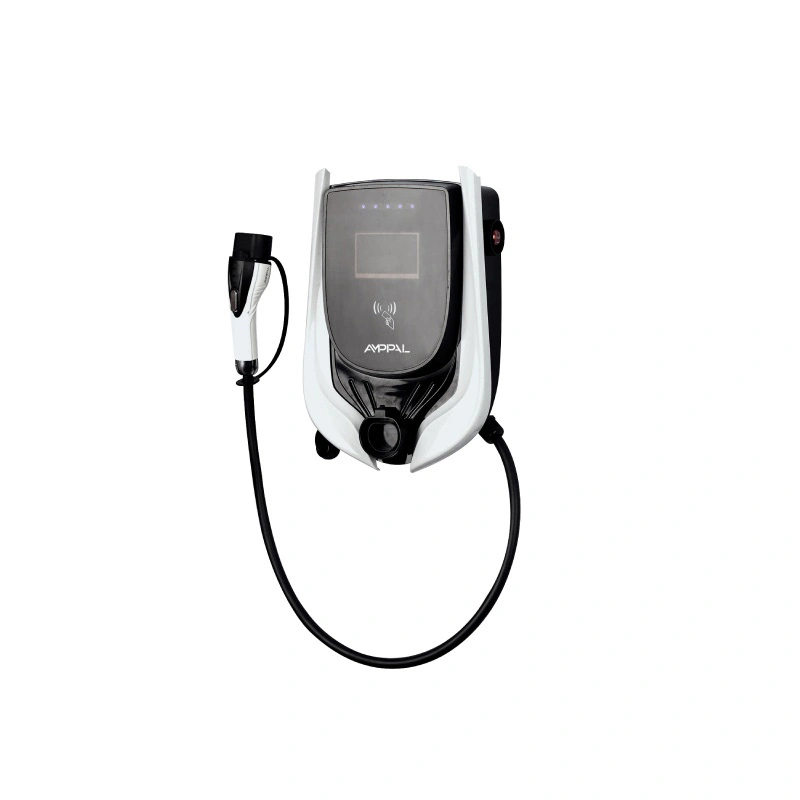

11kW OCPP Commercial AC EV Laddstation för hotell och lägenheter

Skillnaden med trefaseffekt på en laddningsplats

En webbplats med begränsad inkommande kraft kan fortfarande betjäna många elbilar - om stationerna är överens om vem som drar vad. AMPPAL 11kW OCPP kommersiell AC EV-laddningsstation för hotell och lägenheter (modell AF-AC-11-L/B-A-M-4-SD-P) är byggd för exakt den förhandlingen, och trefasingången är grunden.

En 11kW enfasladdare skulle kräva ungefär 46A från en fas, vilket de flesta kommersiella paneler hatar. Denna station tar cirka 16A per fas över tre faser för att leverera samma 11kW, vilket håller platsens fasbalans jämn och panelen nöjd. Det är skillnaden mellan en laddare som passar en byggnad och en som tvingar fram en serviceuppgradering.

Lägg till nätverksstacken – RFID, LCD, LED-remsa, OCPP 1.6j över fyra anslutningsalternativ – och du har en station som inte bara laddar snabbt utan rapporterar, fakturerar och ger till webbplatsens lasthanterare.

Sex fördelar för webbplatser som kör flera stationer

Trefasingång vid ~16A per fas håller belastningen per fas låg, så att fler stall får plats inom den befintliga tjänsten.

Samordnad lasthantering begränsar platsens totala dragning och skyddar huvudbrytaren när varje stall är upptagen.

LED-remsan visar varje stations tillstånd från andra sidan partiet, vilket minskar gångkontroller för platspersonalen.

RFID och OCPP 1.6j håller fakturering per användare korrekt även när tio sessioner körs samtidigt.

En bullerklassning på ≤40dB låter stationer sitta nära kontorsfönster och lägenhetsväggar utan att klaga.

Den 4,3-tums LCD-skärmen visar sessionsdetaljer på plats, medan backend visar samma data på distans.

Tekniska specifikationer

Miljöer som drar mest nytta av en 11kW station

Kontorscampus där anställda behöver en meningsfull påfyllning under en 8-timmars dag, inte bara en droppe.

Lägenhetstorn med trefashusförsörjning och 5-20 boendeparkeringsplatser.

Butikstorg och blandad användning där omsättningen spelar roll och gästerna betalar per session.

Små flotta varv laddar skåpbilar mellan skift, med förbrukningsrapporter per fordon.

Byggnader med en snäv anslutningsgräns där elingenjören budgeterar varje förstärkare.

Hur dynamisk lastbalansering delar den tillgängliga kraften

Varje plats har ett tak: huvudbrytaren, transformatorn, elkontraktet. Lastbalansering gör det taket till en budget. Stationerna i en grupp rapporterar sin livedragning till förvaltningsplattformen eller en lokal styrenhet över RS485, och varje enhet får en strömgräns i realtid som håller summan under taket.

När en ny bil kopplas in, fördelar gruppen om: sessioner som har pågått längst kan sjunka kort, nykomlingen får en del och ingen slår ut huvudbrytaren. När bilarna är klara återgår den frigjorda kapaciteten till de återstående sessionerna. Förare ser LED-remsan ändra färg; webbplatsingenjören ser siffrorna i backend.

OCPP 1.6j bär transaktions- och konfigurationssidan - start/stopp, kWh, tariffer, kort-ID:n - medan lastkoordineringen åker den lokala länken. Den uppdelningen är avsiktlig: fakturering behöver molnet, strömkontroll behöver millisekunder och millisekunder bör inte vänta på en 4G tur och retur.

Certifiering och säkerhetsverifiering

UL 2202 täcker hela laddningssystemets konstruktion och elsäkerhet; UL 2231-2 täcker personalskyddskretsen.

Trefasbalans och fasförlustbeteende verifieras i fabrikstester, inklusive bruna-out-scenarier.

IP54 bekräftas av kalibrerade spray- och dammtester på produktionsprover.

Den ≤40dB akustiska klassificeringen mäts till en meter på ett testbänk och protokollet arkiveras med partiet.

Varje enhet klarar hipot- och isoleringstester med serienummererade resultat sparade.

Vi testar om OCPP 1.6j-beteendet på en referensbackend vid varje release; Särskilt lastbalanserande logik kontrolleras mot scenarier med flera enheter.

Åtta produktionssteg bakom en 11kW station

Monteringen äger rum på Zhejiang campus som skickade över en miljon laddningsenheter 2024, där FANUC-robotar och TRUMPF-laserutrustning delar golvet med AC- och DC-ledningarna.

1. Kapslingsstål är laserskuret och kantpressat, sedan pulverlackerat.

2. Inkommande reläer, kontaktorer och kort kontrolleras mot godkända leverantörslistor.

3. Kraft- och kommunikationskort är SMT-byggda och reflow-lödda.

4. Trefasledningar monteras och vridmomentkontrolleras med kalibrerade drivenheter.

5. Firmware blinkar och enheten registreras med en test OCPP backend.

6. RS485 lastbalanserande handslag utövas mellan parade enheter.

7. Hippot, isolering och driven inbränning på varje station.

8. Typskylt, UL-märken och kartongförpackning stänger linjen.

Storleksguide för flerstationsplatser

Arbeta baklänges från tjänsten. Om byggnaden har trefasförsörjning och ingenjören kan ge varje stall en 16A-per-faskrets, är en 11kW-station per stall rätt täthet för kontor, lägenheter och tomter med blandad användning. Om platsen endast är enfas, är 7kW OCPP-stationen det ärliga valet - den här enheten behöver tre faser för att vara värd sitt pris.

Nu den trubbiga delen. Det här är fel produkt för en uppfart med två bilar (en 3,5 kW eller 7 kW enhet kostar mindre och gör jobbet), för varje platsplanering under 30 minuters omsättning (det vill säga DC-territorium), och för en plats vars elektriker inte har bekräftat trefasförsörjningen på papper. Att beställa före panelrevisionen är hur uppgraderingskostnaderna ser ut.

Om du är osäker, köp den laststyrda gruppen: stationer i denna familj kan blandas med syskon med lägre effekt på en plats, samordnade under ett enda tak. Den flexibiliteten är vanligtvis billigare än att gissa den exakta kraftmixen på dag ett.

Varför webbplatsoperatörer väljer AMPPAL

Standardleverans är 15-20 arbetsdagar; fasade utbyggnader av anläggningar kan bokas in i planerade produktionstider.

OEM-tillval täcker höljesmärke, LCD-startskärm och konstverk för RFID-kort.

OCPP 1.6j-integration är dokumenterad, och våra ingenjörer hjälper din plattform att ansluta vid den första implementeringen.

UL 2202 och UL 2231-2 certifikat medföljer försändelsen för dina konsulter och inspektörer.

Vi driver 200+ laddstationer själva, och våra ingenjörer stödjer NEOM grönt vätgasprojektets 500 vätskekylda enheter — skala som visas i fabriken.

Förpackning och frakt för tunga stationer

Varje station levereras i en skumförpackad kartong nära 60 × 44 × 32 cm med en bruttovikt på cirka 14 kg, inklusive väggfäste, RFID-startkort och manual. Hörnfallstestad, med modellnamnskylten och UL-märket tryckt på kartongens framsida.

Palleterad sjöfrakt tar cirka 20-24 stationer per pall och ungefär 250 per 40HQ container; att blanda 3,5 kW, 7 kW och 11 kW OCPP-varianter i en försändelse är standard för distributörer.

Vi citerar EXW, FOB Ningbo eller CIF med handelsfaktura, packlista, ursprungscertifikat och UL-certifikatkopior för tullmäklaren.

Efterförsäljning: Garanti, Firmware och Underhåll

Två års garanti mot tillverkningsfel på stationen och interna moduler.

Firmware-uppdateringar skickas på distans genom backend; lastbalanserande parametrar kan ställas in utan ett besök på platsen.

Behöver du en läsare, en panel eller en modul? Leverans är 3-5 arbetsdagar från bekräftelse.

Fjärrdiagnostik läser OCPP-status och loggar med din tekniker vid ett samtal.

Tillgängligheten av delar löper fem år efter slutet av produktionen för denna familj.

Fel vs Rätt: Att driva en multistationsplats

Fel: att låta en lokal elektriker anta att varje station kan dra hela 11kW utan att kontrollera servicen. Till höger: bekräftar trefaskapacitet och ställer in belastningstaket innan gruppen aktiveras.

Fel: att konfigurera lastbalansering en gång och glömma det efter att byggnaden har lagt till hyresgäster. Höger: granska taket när webbplatsens belastningar ändras.

Fel: läsa LED-remsan på 50 meters avstånd och gissa. Höger: komma överens om en färgförklaring med personalen på plats — grönt betyder gratis, blått betyder laddning, rött betyder fel.

Fel: monteringsstationer direkt bakom en sovrumsvägg eftersom betyget är 40dB. Höger: en delad vägg- eller korridorposition; 40dB är tyst, men tyst är inte tystnad.

Fel: förlitar sig på molnet för aktuell kontroll. Höger: bibehåller belastningskoordinationen på den lokala RS485- eller kontrolllänken så att den överlever nätverkshicka.

Operatörsupplevelser från flerpunktsplatser

En anläggningschef på ett kontorscampus nära München driver åtta stationer för 300 anställda. Lasttaket är 45kW, och under morgonens plug-in-rusning trimmar systemet långa pass för att passa nykomlingar; hans enda klagomål är att den initiala backend-integrationen tog en hel dag med samtal innan tarifflogiken uppförde sig som förväntat.

Styrelsen för ett 40-våningars lägenhetstorn i Istanbul installerade sex stationer i det underjordiska garaget, där trefasförsörjning redan var på plats. Invånare gillar rapporterna per ägare; styrelsen noterar att stationens LCD visar engelska menyer, som några äldre invånare frågade om, och fastighetsteamet skrev ut ett ensidigt kort på turkiska.

En detaljhandelsplats i Melbourne lade till fyra stationer vid ingångsraderna. Operatören tar betalt per session via backend och säger att LED-remsan är det billigaste kundtjänstverktyget på plats - förare ser en ledig plats från bilen. Hans enda önskan: en längre standardkabel, även om han medger att de flesta förare parkerar inom räckhåll ändå.

Lastbalanseringsfrågor från webbplatsoperatörer

F: Vad betyder trefasingång för min webbplats?

S: Cirka 16A per fas över tre faser levererar ~11kW, så ingen enfas bär en tung 46A-belastning.

F: Måste alla stationer på plats vara 11kW?

S: Nej. Denna familj blandar enheter på 3,5 kW, 7 kW och 11 kW under ett koordinerat lasttak.

F: Vad händer när en ny bil kopplas in mitt i sessionen?

S: Gruppen omfördelar inom taket; löpsessioner kan sjunka kort och kapaciteten återgår när bilarna slutar.

F: Är 16A per fas hårt på ledningarna?

S: Den är skonsammare än en enfas 11kW-krets och håller fasbalansen jämn — det är meningen med designen.

F: Hur hjälper LED-remsan på en upptagen plats?

S: Den visar varje stations tillstånd med en blick från andra sidan partiet, vilket sparar personalens gångkontroller.

F: Är 40dB verkligen tyst?

S: Tystare än en kylkompressor på en meter, varför enheten passar kontor och bostadsväggar.

F: Kan en enfasbil använda den här stationen?

S: Ja, den kommer att ladda med en lägre hastighet med de faser den kan nå; stationen och bilen förhandlar fram den säkra strömmen.

F: Vad händer om webbplatsen tappar internet?

S: Kända RFID-kort fungerar fortfarande från den lokala listan, transaktioner lagras och allt laddas upp när länken kommer tillbaka.
