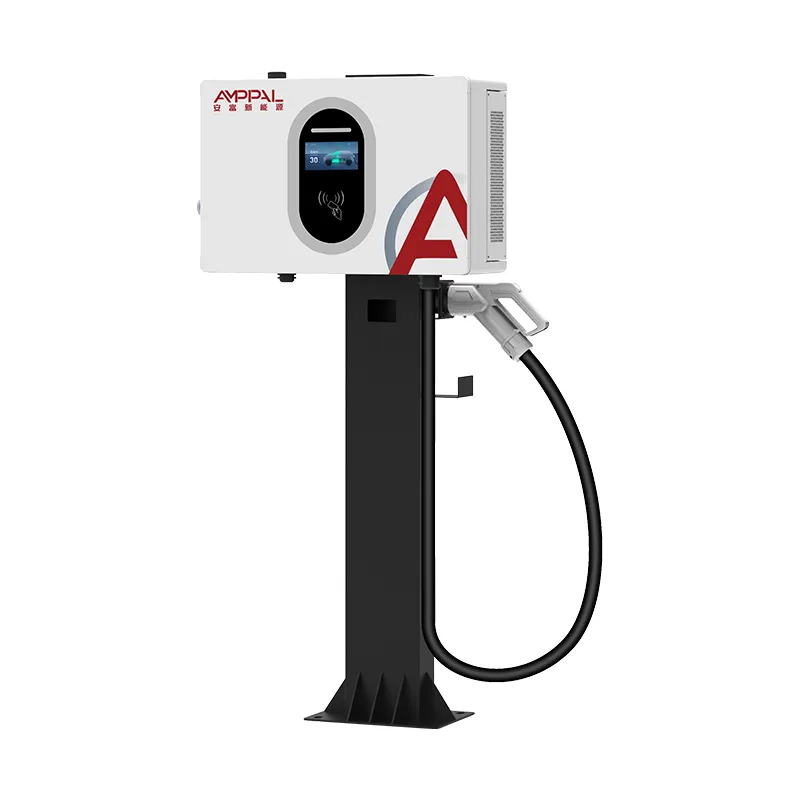

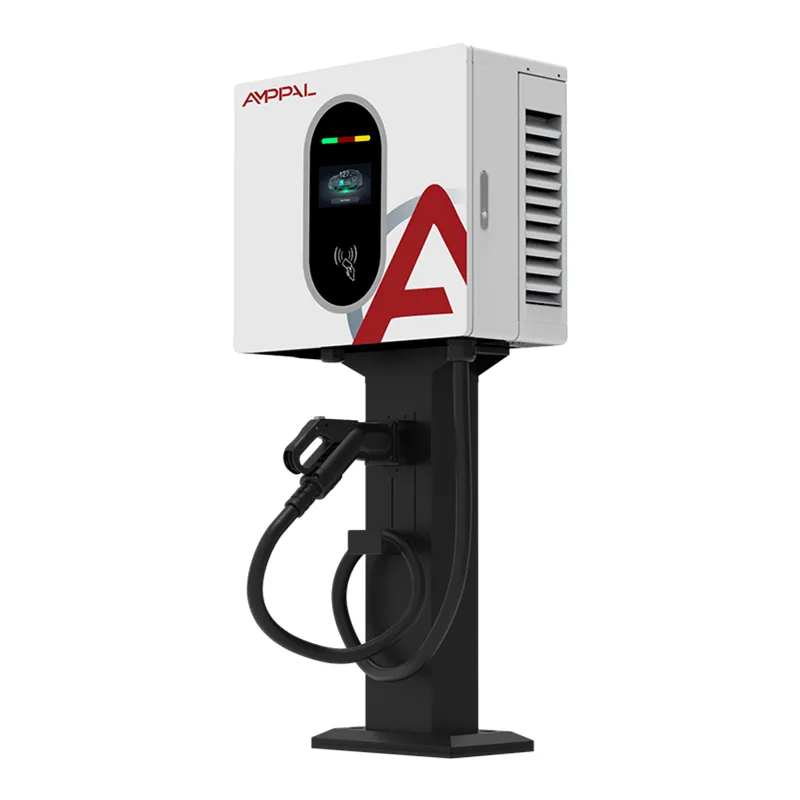

7kW väggmonterad DC EV snabbladdare för hem och arbetsplats

Vad den här 7kW DC Wall Box faktiskt är

De flesta 7kW-laddare du hittar är AC-väggboxar. Den här är det inte. AF-DC-7-B-A-O-4-H omvandlar ström inuti laddaren och trycker DC rakt in i batteripaketet, förbi bilens inbyggda laddare helt. Den enskilda skillnaden betyder mer än vad kilowatttalet antyder.

Varför spelar det någon roll? Många fordon levereras med en 3,3 kW inbyggd laddare. Koppla in dem i en 7 kW växelströmsbox och de drar fortfarande bara 3,3 kW — halva din kapacitet är inaktiv. Mata samma bil med 7kW DC och den tar hela 7kW, eftersom flaskhalsen är borta. Elektriska logistikbilar, låghastighets elbilar och äldre modeller med svaga inbyggda laddare gynnas mest.

7kW väggmonterad DC EV-snabbladdare för hem och arbetsplats drivs av en normal AC220V enfasförsörjning, så du kan installera den där trefasström helt enkelt inte är tillgänglig. Vikt och djup hålls låga (92 mm djup) så att den monteras plant mot en vägg utan att äta in i en parkeringsplats.

Där en 7kW DC-laddare slår en 7kW AC-box

Ingen inbyggd laddare flaskhals: DC-utgången går direkt till paketet, så fordon med 3,3 kW inbyggda laddare får fortfarande hela 7 kW.

Enfasvänlig: körs på AC220V±15%. Ingen trefasapplikation, ingen transformatoruppgradering, ingen väntan på elbolaget.

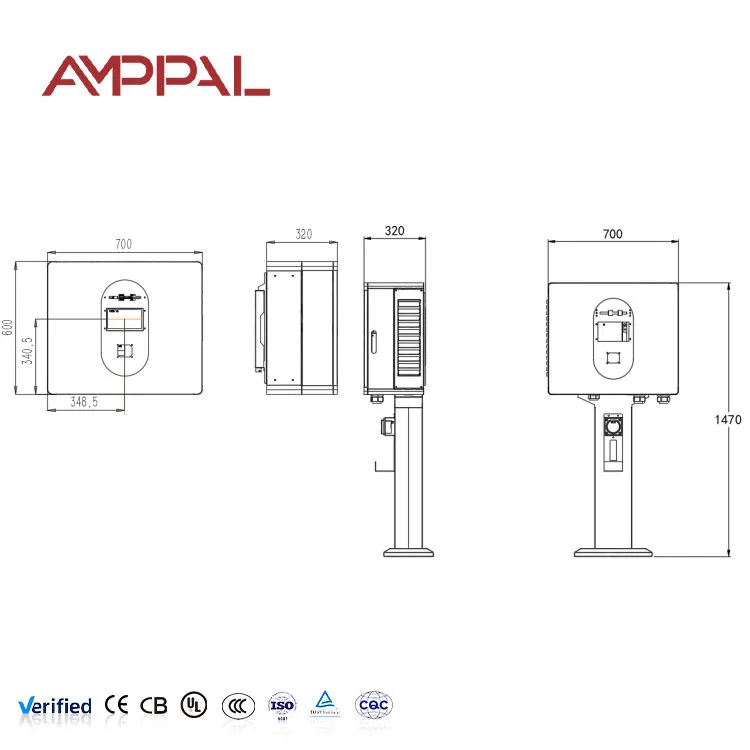

Smal 92 mm profil: vid 540 × 320 × 92 mm sitter den närmare väggen än de flesta DC-enheter, vilket håller smala garage och gränder användbara.

Brett 200-750VDC fönster: täcker lågspännings-LSEV och standard 400V passagerarplattformar från en enhet.

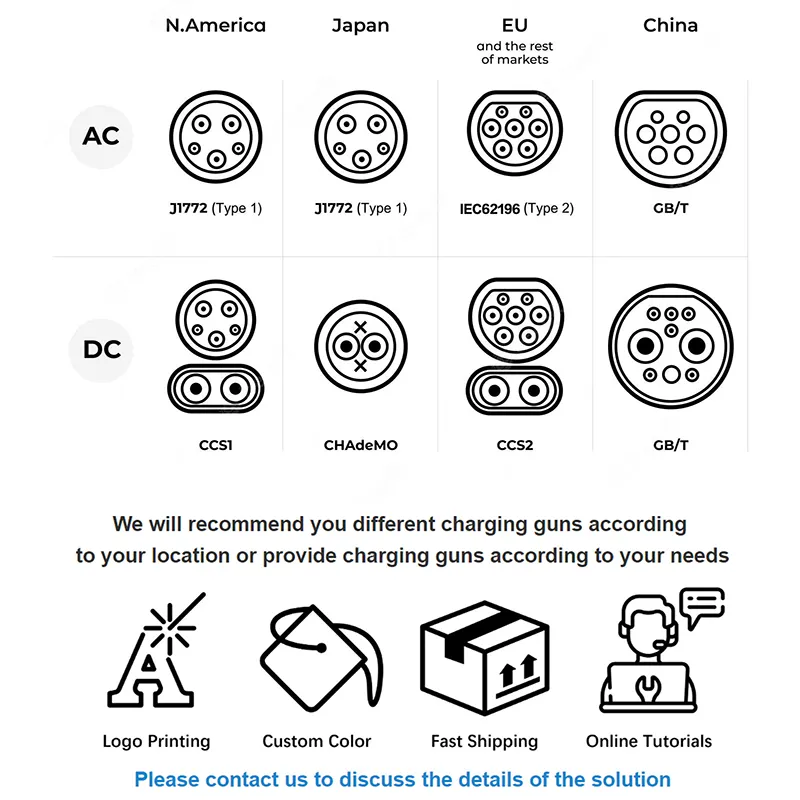

Full kontakttäckning: CCS1, CCS2, CHAdeMO, GB/T och NACS. Välj pistolen vid beställningstillfället; det inre förblir detsamma.

Nätverksansluten från dag ett: 4G plus OCPP 1.6j betyder att du kan fakturera, övervaka och uppdatera på distans även på en plats utan fast internetlinje.

Tekniska specifikationer

Vem köper den här enheten och varför

Villa- och radhusägare med en svag inbyggd laddare: du får DC-hastighet hemma utan att uppgradera nätanslutningen.

Små logistikoperatörer: elbilar parkerade över natten vid en depå med endast enfasförsörjning. Två eller tre av dessa enheter täcker en liten flotta.

Vägkantsbutiker, pensionat och bensinstationer på landsbygden: ett billigt sätt att erbjuda betald DC-laddning som en sidotjänst. 4G-modulen hanterar fakturering.

Fastighetsförvaltare som testar laddning av elbilar: tillräckligt billigt för att testa i en byggnad innan de bestämmer sig för en utbyggnad på 60 kW+.

Distributörer som betjänar marknader där trefaskraft är sällsynt: en DC-produkt som installeras nästan var som helst.

Hur konverteringen fungerar

Inkommande enfas AC passerar först genom EMI-filtrering och överspänningsskydd. Likriktarsteget omvandlar det till en mellanliggande DC-buss, sedan stegar ett SiC-baserat DC/DC-steg den bussen till vilken spänning som fordonets BMS begär — var som helst mellan 200V och 750V.

Kommunikationen går parallellt med kraftleveransen. Innan någon ström flyter förhandlar laddaren och fordonet över styrpilotlinjen: BMS anger sin målspänning och maximala ström, laddaren bekräftar att den kan försörja den, isoleringen kontrolleras och först då stänger kontaktorerna. Det handslaget upprepas kontinuerligt under sessionen, vilket är anledningen till att DC-laddning kan avta smidigt när paketet fylls.

Värme från effektsteget dras ut genom forcerad luftkylning med temperaturstyrda fläktar. Vid lätt belastning går fläktarna på tomgång, så bullret förblir långt under ≤65dB i en bostadsmiljö.

Certifiering och fabriksprovning

Byggd enligt EN IEC 61851-1:2019 och EN IEC 61851-23:2014, kontrollerar de två standarderna som europeiska inspektörer först på alla DC-enheter.

Varje enhet kör en full-last burn-in innan den skickas. Vi loggar utspänning, strömstabilitet och modultemperatur över hela körningen istället för att sticka ett prov.

Isolationsresistans och dielektrisk hållfasthet testas på 100 % av produktionen, inte satsvis.

IP54-verifiering täcker inträngande damm och vattenstänk från alla håll - det realistiska felläget för en väggmonterad enhet under en droppande takfot.

Kapslingar går igenom 96-timmars saltspray. Kustinstallationer i viken och Sydostasien är där billig pulverlackering misslyckas först.

Från plåt till förseglad enhet: Våra produktionssteg

1. Inkommande inspektion — effektmoduler, kontaktorer och kontakter kontrolleras mot spec vid ankomst. Allt utanför tolerans går tillbaka till leverantören.

2. CNC-stansning och bockning — höljespaneler skärs och formas på TRUMPF-utrustning och håller snäva toleranser så att dörren tätar jämnt.

3. Svetsning och ytbehandling — robotsvetsning, sedan avfettning, fosfatering och elektrostatisk pulverlackering för korrosionsbeständighet.

4. Modul- och kabelnätaggregat – kraftmoduler, styrkort och ledningsnät är monterade på en dedikerad DC-ledning. Momentvärden på alla strömterminaler registreras.

5. Firmware blinkande och kalibrering — utspännings- och strömsensorer kalibreras mot en referenslast.

6. Inkörning med full belastning — enheten laddar en simulerad batteribelastning med märkeffekt medan temperaturerna övervakas.

7. Säkerhet och IP-verifiering — isolering, jordkontinuitet, nödstoppssvar och kapslingstätning.

8. Förpackning — skumkuddad kartong, pallas sedan för export.

Storlek: Är 7kW DC det rätta valet?

Välj den här enheten när fordonet står i flera timmar och din anläggning endast har enfasström. Ett typiskt 60kWh-paket tar ungefär 8 timmar från nästan tomt — bra över natten, för långsamt för en offentlig förgård.

Om dina fordon har en 6,6 kW eller 11 kW inbyggd laddare och du har trefas tillgänglig, kommer en vanlig AC-box att kosta mindre och göra samma jobb. Var ärlig om det; vi vill hellre att du köper rätt produkt.

Om du behöver vändning mätt i minuter snarare än timmar, hoppa till våra 20kW eller 30kW väggmonterade DC-modeller eller 60kW+ golvstående serie. Och om sajten har trefaseffekt men du fortfarande vill ha DC, är 20kW AF-DC-020-B-A-O-2-H vanligtvis det bästa värdet per kilowatt.

Hur vi jämför med denna produkt

Äkta DC på 7kW: många leverantörer märker om en 7kW AC-box som "snabbladdning". Kontrollera utspänningsspecifikationen - om det står 230VAC är det inte en DC-laddare.

MOQ på 1 enhet för standardbygget: du kan testa en innan du beställer en container.

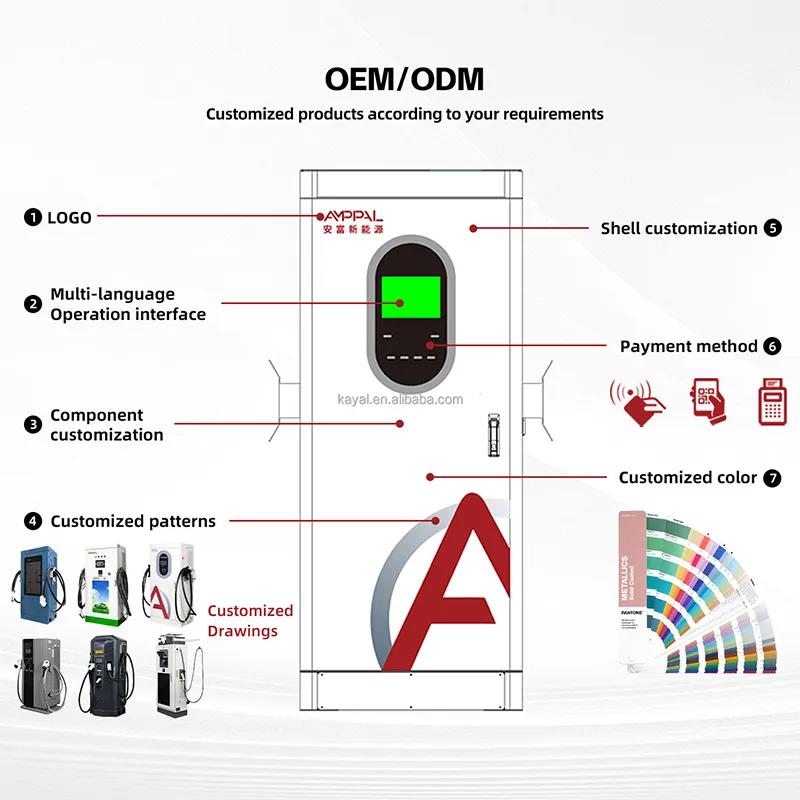

Anpassad färg och skärmmärke från 50 enheter, utan verktygskostnad vid färgbyten.

Ledtiden är 15-20 arbetsdagar för standardkonfigurationer, 25-30 för anpassad firmware eller varumärke.

Två års garanti med reservkraftsmoduler som skickas av DHL eller FedEx, vanligtvis inom 3-5 arbetsdagar.

Förpackning och frakt

Varje laddare levereras i en femlagers wellpappkartong med EPE-skumhörn, inre polypåse mot fukt och torkmedel. Kartongens storlek är ungefär 630 × 410 × 190 mm; totalvikt ca 18 kg inklusive kabel.

Standardexportpallar rymmer 20 enheter, krymplindade och fastspända, rökningsfri plywood. För LCL-försändelser kan vi palletera mindre kvantiteter på begäran.

Vi skickar EXW, FOB Ningbo eller Shanghai, CIF och DDP. Sjöfrakt är normen för 20+ enheter; air eller DHL express är vettigt för prover och brådskande reservdelar. Dokumentationen inkluderar handelsfaktura, packlista, CE-försäkran om överensstämmelse och testrapport.

Garanti och support

Två års standard, täckande effektmoduler, styrkort, kontaktorer och HMI. Förlängning till tre eller fem år är tillgänglig vid beställningstidpunkten.

Fjärrdiagnostik över OCPP 1.6j — i de flesta fall kan vi läsa felkoder och skicka en fast programvara utan att någon besöker webbplatsen.

Ersättningsdelar skickas inom 48 timmar efter ett bekräftat fel; typisk dörr-till-dörr transitering är 3-5 arbetsdagar med expressbud.

Engelsk installationsmanual, kopplingsscheman och checklista för idrifttagning ingår. Support för videodriftsättning är gratis för den första installationen.

Installationsfel ser vi oftast

Fel: anslutning till en delad 16A hemkrets. Till höger: kör en dedikerad matning dimensionerad för hela 7kW-dragningen med sin egen brytare och RCD.

Fel: hoppa över jordstaven eftersom "byggnaden redan är jordad". Höger: verifiera att jordresistansen överensstämmer med lokal kod — DC-isoleringsövervakning beror på en fast jordreferens.

Fel: montering under oren takkant. Höger: IP54 hanterar stänk, inte en kontinuerlig ström. En liten kapell ger år till skärmen och packningens livslängd.

Fel: lindar upp överflödig laddningskabel på marken. Höger: använd hölstret och kroken. Kabelskador från att köras över är den enskilt vanligaste reparationen utanför garantin.

Fel: antar att alla fordon drar 7kW. Höger: DC-utgången begränsas av vad som är lägre — laddarens kapacitet eller BMS-begäran.

Vad köpare berättar för oss

En pensionatsägare i Chiang Mai köpte två enheter i början av 2025. Hans anteckning efter sex månader: 'Trefas skulle ha kostat mer än själva laddarna. Dessa går på samma försörjning som köket. Gäster med äldre Nissan skåpbilar laddar äntligen i full fart istället för att sippra.'

En distributör i Kazakstan beställde 40 enheter för landsbygdens bensinstationer. Deras feedback var trubbig och användbar - den ursprungliga skärmens ljusstyrka var svår att läsa i direkt sol, så vi bytte dem till visningsalternativet med hög ljusstyrka i den andra beställningen. Inget annat ändrades.

Ett litet budfirma i Guangdong kör sex av dessa över natten vid en depå med en 60A enfasförsörjning. Deras driftschef rapporterade noll stillestånd under de första fjorton månaderna och noterade att fläktljudet är tillräckligt lågt för att grannar inte har klagat.

Vanliga frågor

F: Är detta verkligen DC, eller en AC-box med DC-märke?

S: Äkta DC. Effekten är 200-750VDC mätt vid pistolen. En AC-box matar ut 230VAC och är beroende av bilens inbyggda laddare.

F: Kan jag köra den från en inhemsk enfasförsörjning?

A: Ja — AC220V±15% enfas, vilket är hela poängen med denna modell. Du behöver en dedikerad krets som är klassad för full belastning.

F: Hur länge ska man ladda ett 60kWh-batteri?

S: Ungefär 8 timmar från 10 % till 90 %, förutsatt att BMS accepterar hela 7kW genomgående. Lämplig för övernattning eller långtidsparkering.

F: Kommer det att fungera med en Tesla?

S: Med NACS-pistolalternativet, ja för nordamerikanska modeller. Europeiska Teslas använder CCS2. Berätta för oss om marknaden så monterar vi rätt kontakt.

F: Vad händer under ett strömavbrott mitt i sessionen?

S: Kontaktorer öppnas säkert, sessionen loggas och enheten startar om och skakar igen när strömmen kommer tillbaka. Inga skador på förpackningen.

F: Kan jag fakturera kunder med det?

A: Ja. OCPP 1.6j ansluter till de flesta tredjeparts faktureringsplattformar; RFID-kort och PIN-koder fungerar offline om 4G-signalen sjunker.

F: Levererar du laddningskabeln?

S: Ja, en 5-meters kabel med pistolen är standard. Längre kablar finns på begäran.

F: Vad är MOQ och ledtid?

S: En enhet för standardbyggen, 15-20 arbetsdagar. Custom branding behöver 50 enheter och 25-30 arbetsdagar.
