60 kW kommersiell DC Snabb EV-laddningsstation för motorvägstjänster

Vad den här 60kW-laddaren är och varför betalningen avgör dess ROI

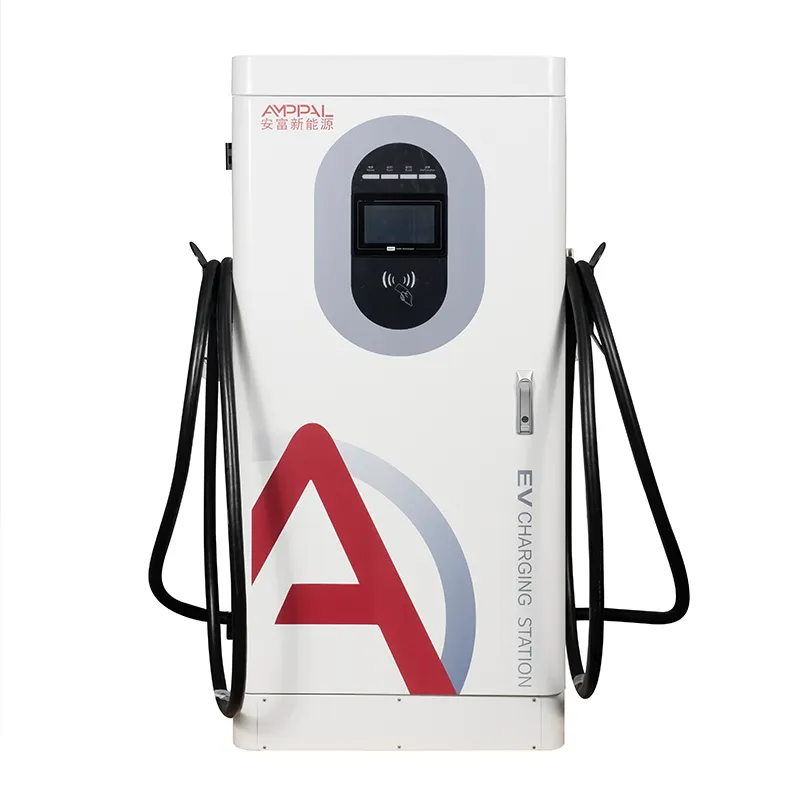

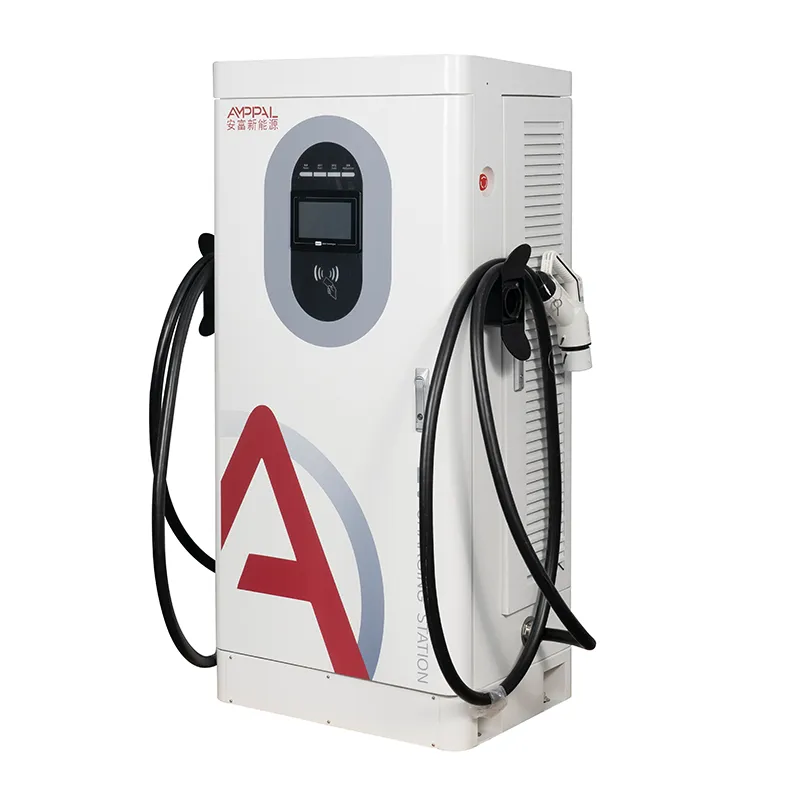

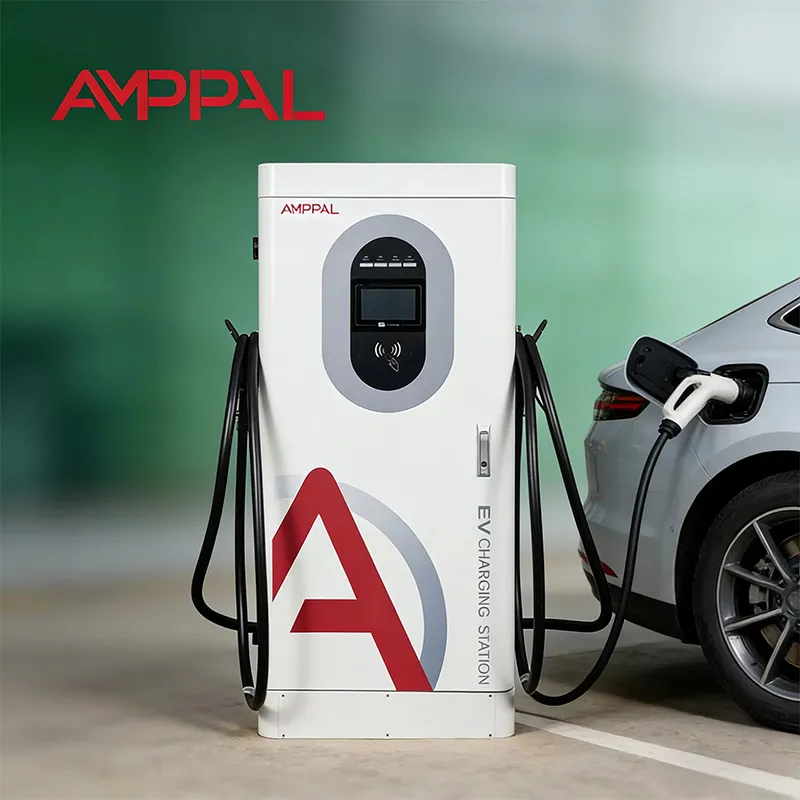

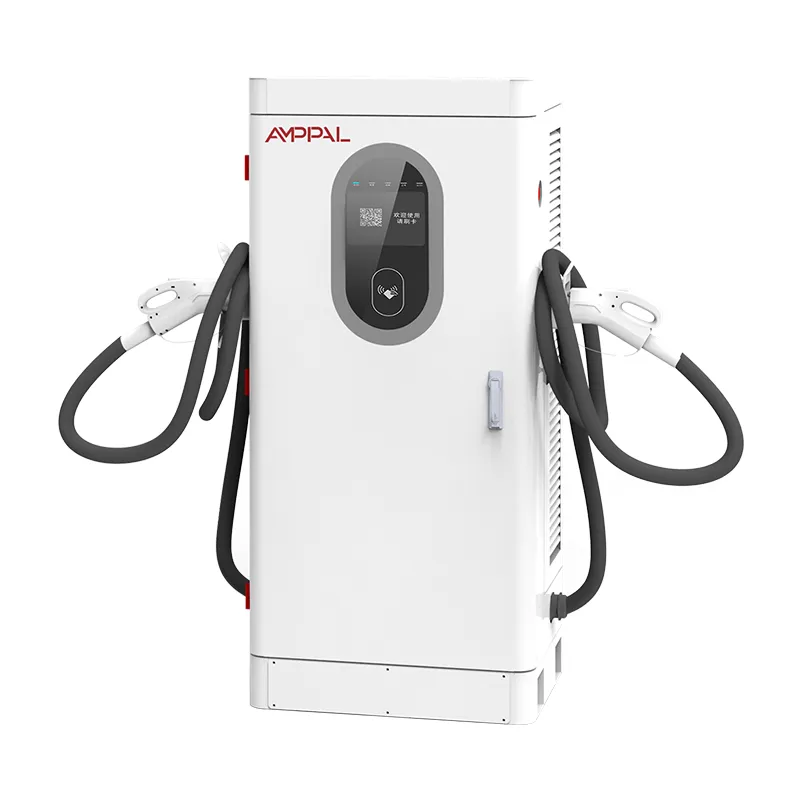

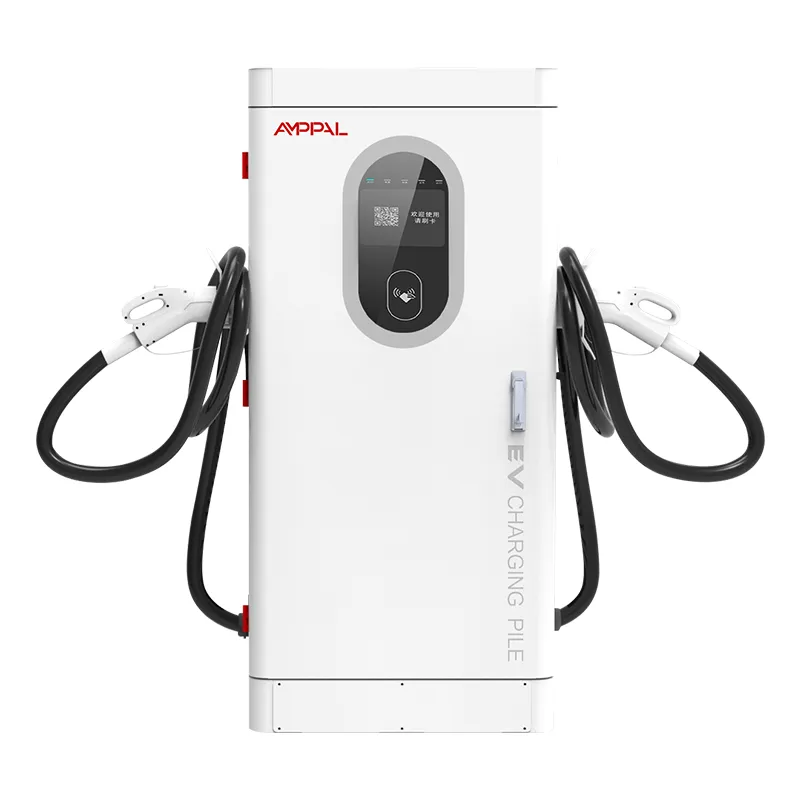

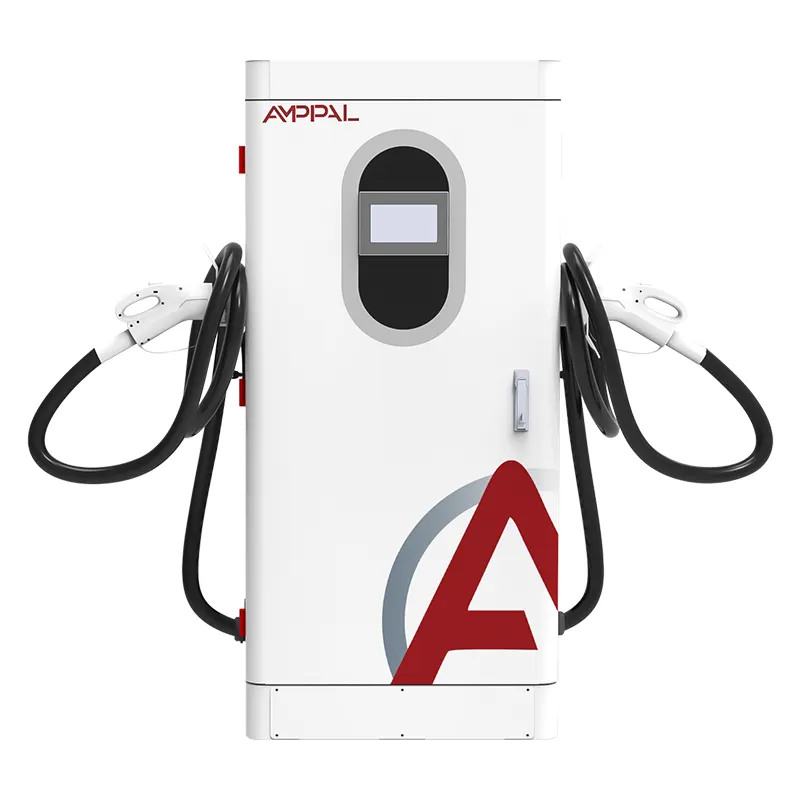

En laddstation tjänar pengar först när sessionen avslutas med en betalning som rensas – och det är den delen som de flesta 60kW-specifikationsblad aldrig pratar om. AMPPAL AF-DC-60-Y-B-O-4-H är en golvstående integrerad DC-snabbladdare, 1620 x 750 x 560 mm, med fyra sätt för en förare att betala: en kredit-/betalkortsterminal, QR-skanning, RFID-kort och Plug & Charge.

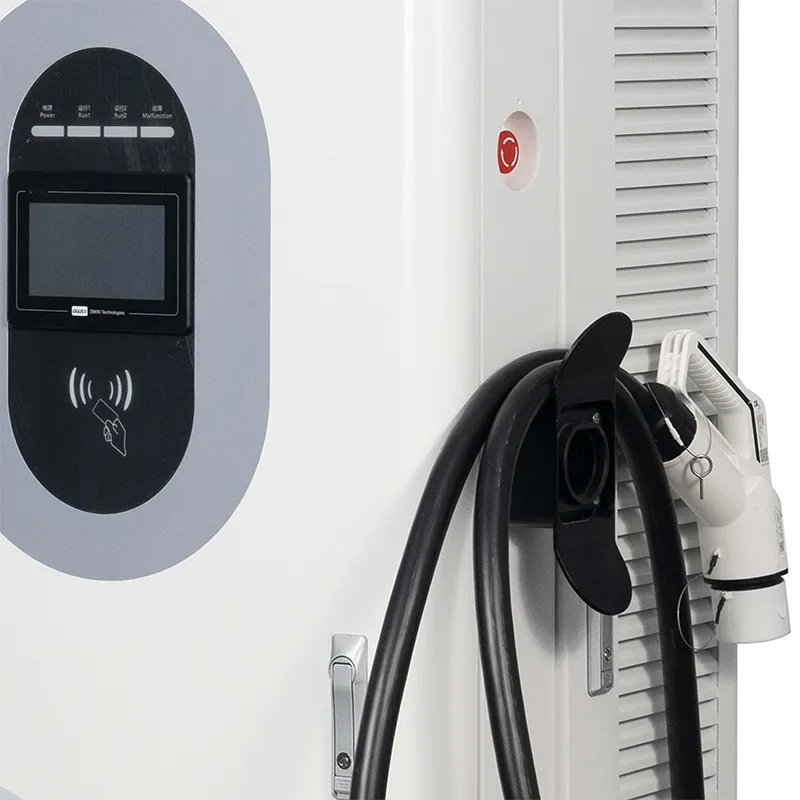

Under betalningslagret sitter ett 200-1000VDC effektsteg med konstant effekt från 300 till 1000V, så 400V och 800V bilar laddar båda nära sin fulla hastighet. Den 7-tums pekskärmen kör sessionen; OCPP 1.6j över Ethernet, 4G eller WiFi överför varje transaktion till din faktureringsprogramvara.

Varför spelar betalning så stor roll vid 60kW? Eftersom dessa stationer sitter vid närbutiker, hotellpartier och små kommersiella platser, där föraren inte är en captive fleet-användare - om en turist inte kan betala med metoden i plånboken förlorar du sessionen och intäkterna.

Fyra sätt som en förare kan betala och varför den vinner webbplatser

Kortterminal: acceptera de vanliga betalningsterminalerna som används i EU-nätverk - byt in den modell som din inlösen anger, så är kortfullmakten i Tyskland eller Frankrike uppfyllda.

QR på 7-tumsskärmen: förare skannar med sin lokala app - Alipay-liknande plånböcker i viken, GCash-liknande appar i Sydostasien - och gatewayen du väljer avgör resten.

RFID: en vagnparkschef delar ut kort till förare och får en månadsräkning istället för att återbetala appbetalningar en efter en.

Plug & Charge (ISO 15118): kompatibla elbilar autentiseras automatiskt när de är anslutna, ingen skärm som rör vid alls - den metod som nordamerikanska nätverk pressar hårdast.

OCPP 1.6j-avräkning: Auktorisera, StartTransaction, StopTransaction och MeterValues ​​flödar till din CPO-backend, så att intäkterna stämmer av utan att handexportera CSV.

95 % toppeffektivitet och IP54-kapsling gör att maskinen tjänar: mindre värmeförlust, mindre damminträngning, färre serviceturer.

Tekniska specifikationer

Där Card-First och QR-First Markets distribuerar den här enheten

Bensinstationer och närbutiker i Tyskland, Frankrike och Kroatien, där tillsynsmyndigheterna förväntar sig en fungerande kortläsare bredvid kontakten.

Gallerior och hotellparkeringar i Förenade Arabemiraten och Saudiarabien, där QR-betalningsvanorna dominerar och det 1620 mm stora skåpet får plats under ett standardtak.

Resortparkering i Thailand, Vietnam och Indonesien, betjänar turister som har en annan app på varje resa.

Depåer för lätta flottor - skåpbilar och taxibilar - där chefer utfärdar RFID-kort istället för att jaga förarens kostnadsanspråk.

Kommunala tomter och stormarknadstak där en maskin måste tillfredsställa framtida Plug & Charge-bilar utan maskinvarubyte.

Betalning-till-backend-flödet, steg för steg

Sessionsflödet: föraren ansluter, autentiserar med RFID-kort, appskanning, korttryck eller Plug & Charge-handskakning, sedan kör laddaren ett OCPP Authorize-samtal mot din backend. Om svaret är ja, rampar strömmen till fordonets begärda spänning inuti 300-1000V konstant elfönster, och MeterValues ​​trycks in tills StopTransaction stänger posten.

Avräkningen förblir ren eftersom laddaren aldrig prissätter ensam - din backend gör det. Du ställer in tariffer per anslutning, per tidsfönster eller per användargrupp, och enheten rapporterar helt enkelt uppmätta kWh.

Ingen egen programvara? Den paras direkt med vanliga OCPP-plattformar, och våra ingenjörer leder ditt IT-team genom fälten under driftsättningen.

Certifikat på fil och vad vi testar per batch

Certifikat: CE, CB, TUV, UL och CCC - kopior kopplade till denna modell på begäran.

Före leverans går varje enhet 48 timmar vid full last med modul- och kontakttemperaturer registrerade.

Kapslingsprover sitter i en 96-timmars saltspraykammare och klarar IP54-kontroller; driftsbandet är -25C till +50C.

Överensstämmelse med EN IEC 61851-1:2019 och EN IEC 61851-23:2014 omfattar de 13 säkerhetsfunktionerna.

Mätning är kalibreringskontrollerad på ett slumpmässigt prov varje batch, så fakturerad kWh matchar uppmätta kWh.

Inuti byggnaden: 8 steg från spole till låda

Steg 1: CNC-stansning, bockning och laserskärning av 1,5 mm stålhölje på linjer som delas med FANUC-robotar.

Steg 2: Pulverlackering och härdning; ett saltsprayprov tas från samma batch för verifiering.

Steg 3: AC-ingångssteg och DC-kraftmoduler byggda på separata linjer - de två blandas aldrig.

Steg 4: Inkommande inspektion av SiC-moduler, kontakter och kortläsarhuset.

Steg 5: Anslutning med vridmomentstyrda plintar, sedan en visuell QC-passering på varje skarv.

Steg 6: 48-timmars inbränning vid 40C omgivande loggning, effektivitet och kommunikationsstabilitet.

Steg 7: Firmware-flash, OCPP 1.6j-test mot vår server och funktionstester på alla fyra betalningsvägarna.

Steg 8: Packning, palletering och en fotorapport före leverans.

Storleksguide: När detta 60kW skåp tjänar sitt behåll

Välj AF-DC-60-Y-B-O-4-H när din webbplats förväntar sig mestadels 400V passagerarelektroniska fordon, sessioner på 30-60 minuter är acceptabla och din huvudsakliga huvudvärk är att samla in pengar från inkörda förare. Detaljhandel, gästfrihet och små kommersiella webbplatser passar denna profil, och fyra betalningsmetoder tar bort den vanligaste orsaken till att en session dör.

Den här produkten är inte för dig om din webbplats kör 800V taxibilar som måste vända på under 20 minuter - en 120kW eller 160kW enhet tjänar mer per vik där. Det är också fel val för ett nätverk med enbart app som aldrig kommer att använda terminalplatsen.

Beslutar du fortfarande? Berätta för oss landet, fordonsmixen och din köpare, så kommer vi att rekommendera konfigurationen - inklusive om du ska skicka kortläsaren förinstallerad eller lämna kortplatsen för din terminal.

Varför operatörer beställer från oss i stället för en återförsäljare

Du förhandlar med tillverkaren i Yueqing, inte med en mellanhand som citerar någon annans prislista.

OEM/ODM: din logotyp, din färg, din betalningsapp förkonfigurerad - hårdvara, mjukvara och varumärke från en fabrik.

Standardenheter skickas inom 15-20 arbetsdagar; OEM-partier lägger till 7-10 dagar för konstverk och testning.

Provorder från 1 enhet för nya marknader; prissättning på containernivå när modellen bevisar sig själv.

Reservdelar flyttas av DHL/FedEx under den 2-åriga garantin, och fjärrdiagnostik använder samma OCPP-länk som din fakturering använder.

Packning, lastning och pappersarbetet som hör till

Varje laddare färdas i ett plywoodfodral med skumvaggor runt skärmen och kortläsarområdet. Skåpets vikt är ungefär 300 kg; lådan lägger till 60-80 kg, och en 40HQ tar 10-14 lådor beroende på layout.

Vi skickar FOB Ningbo eller Shanghai som standard; CIF, CFR och DDP kan ordnas. Ett palldiagram skickas till din speditör innan du packar.

Lådan innehåller den kommersiella fakturan, packlistan, ursprungsintyget, CE/TUV-kopiorna och OCPP-integrationsguiden.

Garanti, reservdelar och det finstilta du bör läsa

Två år på enheten. Observera att betalterminalen också är täckt - kortläsare är den del som integratörer oftast antar är utesluten.

Reservdelar går ut av DHL eller FedEx inom två dagar efter ett bekräftat krav; Europa ser dem vanligtvis inom 3-5 arbetsdagar.

Firmware och OCPP-parametrar uppdateras på distans via nätverkslänken; de flesta korrigeringar behöver inget besök på webbplatsen.

Videodriftsättning för första installationer: kabeldragning, jordning och backend-parning kontrolleras live med din tekniker.

Årligt underhåll: rengör luftfiltren två gånger om året, dra åt AC-ingången en gång om året, håll QR-området fritt från klistermärken.

Fältanteckningar: Fel vs Rätt vid maskinen

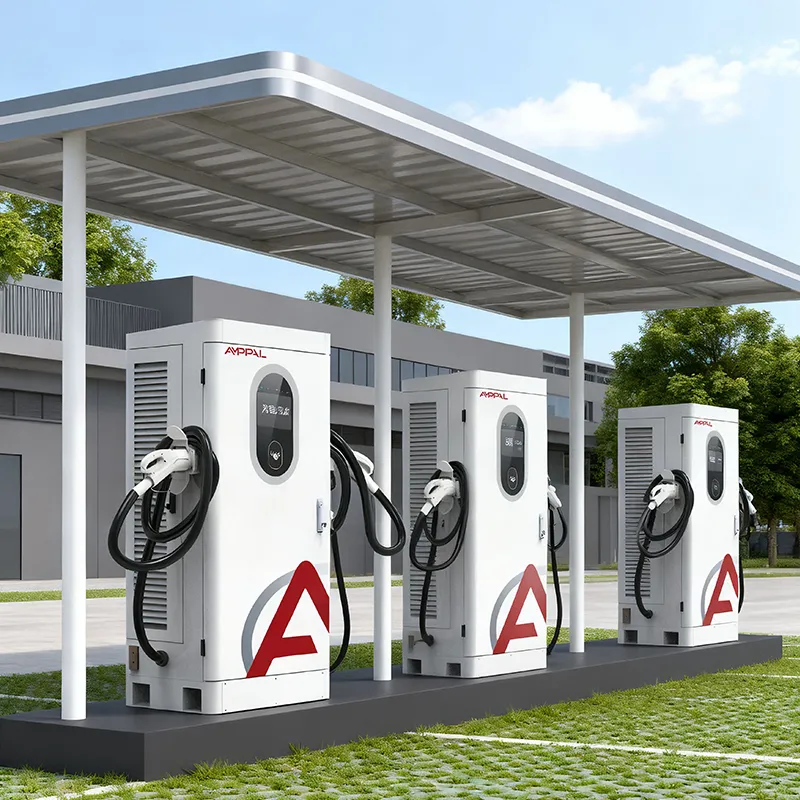

Fel: Montering av skåpet så att kortterminalen är vänd mot direkt eftermiddagssol och skyll sedan på läsaren. Höger: placera den under en baldakin; skärm och terminal förblir läsbara och svala.

Fel: Dela platstransformatorn med svetsmaskiner och kompressorer. Höger: ge laddaren en egen brytare och håll ingången inuti AC380V +-15 %, vilket den breda designen tolererar.

Fel: Lämna ett klistermärke över QR-koden. Höger: kontrollera skanningsområdet varje vecka - en död QR dödar fler sessioner än en trasig kabel.

Fel: Dra ut nätverkskontakten eftersom en firmwareuppdatering misslyckades. Höger: ring oss först; de flesta uppdateringsproblem rullar tillbaka på några minuter via OCPP-länken.

Fel: Förutsatt att Plug & Charge fungerar på varje EV. Höger: den behöver ett fordon som kan ISO 15118 och en aktiverad backend; RFID och kort förblir det universella reservsystemet.

Tre köpare, tre marknader, verklig feedback

En bränsleåterförsäljare i Kroatien ersatte tre laddare för endast appar med AF-DC-60-Y-B-O-4-H-enheter på två motorvägar i mars 2025. Kortbetalningar hoppade från noll till 40 % av sessionerna inom en månad, och deras revisor hämtar avräkningsrapporter från backend istället för att matcha kalkylblad. Deras klagomål: 7-tumsskärmen samlar fingeravtryck snabbt på sommaren.

En hotellkoncern i Dubai installerade åtta enheter i två fastigheter, huvudsakligen beroende av QR-betalning. Receptionen tyckte att RFID-korten var användbara för personalens fordon. Underhållsövervakaren noterar att skåpet är tungt att flytta - planera platsen innan betongen gjuts.

Ett taxikooperativ i Malaysia driver sex enheter vid sin depå med RFID-flottkort. Genomsnittlig session är 42 minuter på 400V-taxibilar, och intäktsavstämningen gick från veckovis till realtid. Gripen: förare tyckte att ljudsignalen vid slutet av sessionen var för hög på natten, som operatören sänkte från backend.

FAQ

F: Kan den här laddaren ta emot kortbetalningar i alla europeiska länder?

S: Skåpet accepterar standardbetalningsterminaler som används över EU-nätverk; efterlevnad av lokala regler (t.ex. Tysklands kalibreringslag) beror på terminalen och köparen du kopplar ihop med den. Vi hjälper dig att välja en kompatibel modell.

F: Fungerar Plug & Charge ur kartongen?

S: Hårdvaran stöder ISO 15118, men Plug & Charge behöver också ett aktiverat kontraktscertifikat på din backend och ett kompatibelt fordon. Vi testar handslaget på vår labbladdare innan leverans.

F: Hur ansluter jag detta till min befintliga OCPP-plattform?

S: Ställ in serverns URL och användaruppgifter i skärminställningarna på 7" eller via vårt webbverktyg; laddaren stöder OCPP 1.6j över Ethernet, 4G eller WiFi. De flesta plattformar känner igen det inom några minuter.

F: Kan förare betala med lokala QR-appar som STC Pay eller GCash?

S: Ja - QR-betalningar behandlas av din betalningsgateway; laddaren visar QR-koden som din leverantör genererar. Vi konfigurerar gatewayens slutpunkt med ditt team.

F: Vad händer om en session misslyckas vid betalningssteget?

S: Laddaren loggar autentiseringsförsöket och felkoden. De flesta fel är ett utgånget RFID-kort eller en dåligt fotograferad QR - båda syns i transaktionsloggen.

F: Räcker 60kW för en hektisk plats?

S: För butiker och hotellsajter med 30-60 minuters sessioner, ja. Om du förväntar dig toppköer över 8-10 bilar per dag per vik, överväg en modell med högre effekt eller en andra enhet.

F: Erbjuder du denna modell med anpassade färger eller logotyper?

S: Ja, OEM-varumärke är standard - pulverlackfärg, logotyp och appnamn kan alla anpassas; ledtid lägger till ca 7-10 arbetsdagar.

F: Vad är minimibeställningen för fabriksprissättning?

S: Provbeställningar börjar på 1 enhet till standardpris; containerkvantitetsbeställningar (10+ enheter) låser upp grossistpriser. Fråga efter aktuell prislista.
