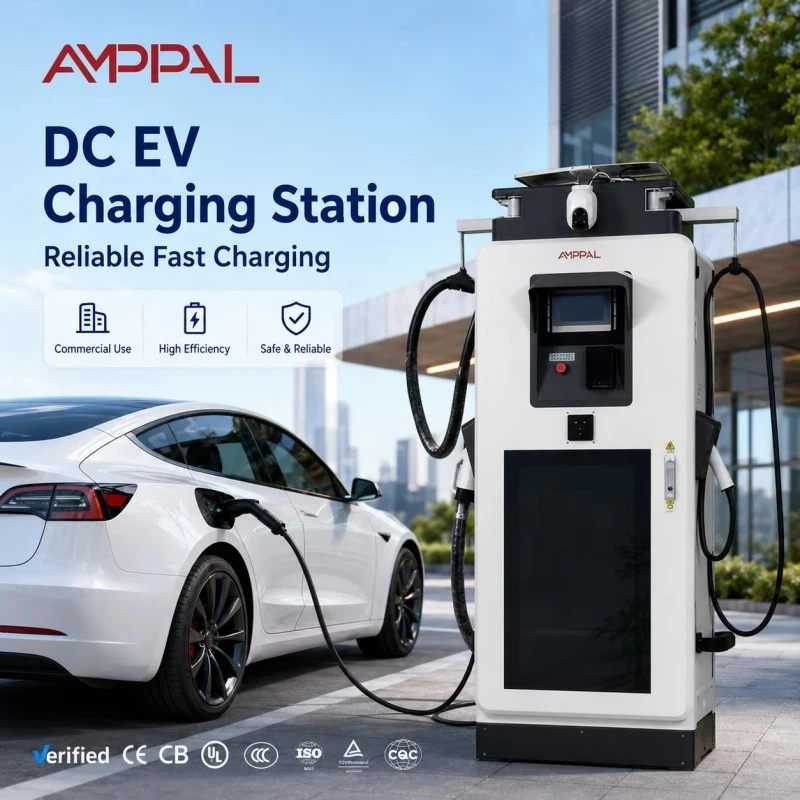

160 kW kommersiell DC-snabbladdare med digital display för motorvägstjänster

Din stations nattidentitet börjar med en 32-tums panel

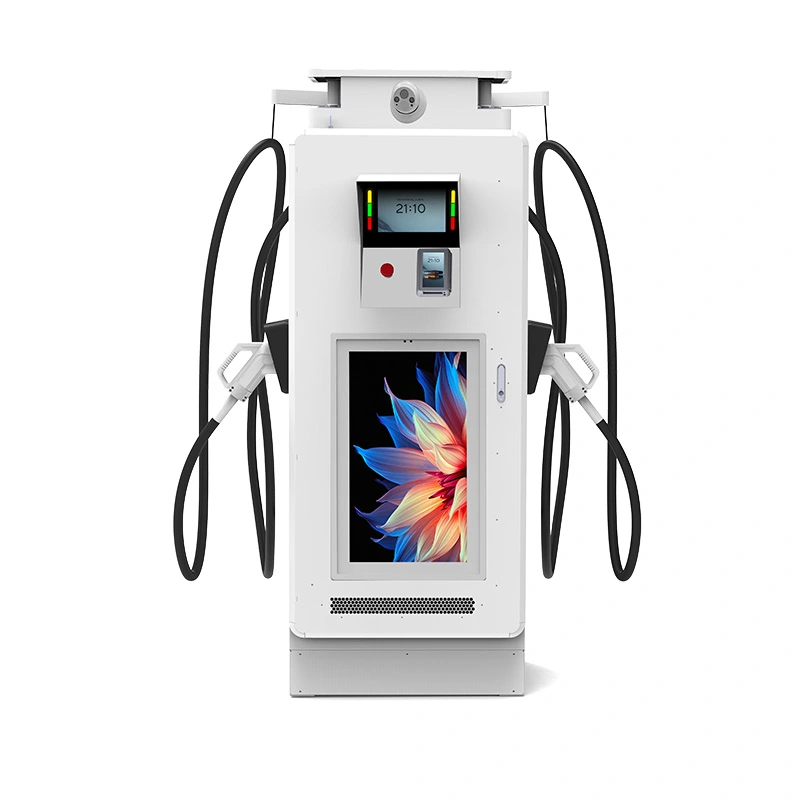

Kör förbi en laddningshub vid 21-tiden. och stationen som får din uppmärksamhet är den med en upplyst skärm, inte den med ett mörkt skåp. Det är logiken bakom AF-DC-160-Y-B-M-4-H, en 160 kW kommersiell DC-laddare med en 32-tums 1920×1080 skärm inbyggd i fascian. Panelen fungerar först som en varumärkestillgång – dina färger, din logotyp, dina servicemeddelanden synliga från gatan – och den är också en seriös snabbladdare undertill: 160 kW effekt, CCS1, IP54 och 95 % toppeffektivitet.

För en kedjeoperatör förvandlar skärmen varje laddare till en skylt som också råkar sälja energi. För en enda platsägare gör det att stationen kan hittas på natten, när de flesta konkurrenter helt enkelt försvinner i mörkret.

Hur som helst ändrar inte displayen hur maskinen laddas: samma 160 kW DC-utgång, samma kontaktbeteende och samma OCPP-rapportering som vår modell med enkla skåp.

Vad en ljus, hanterad skärm gör för ett laddande varumärke

Nattsikt: en upplyst 32-tumspanel är läsbar på 50 meters avstånd på en mörk förgård, vilket förkortar förarens beslut att dra in.

En visuell identitet mellan webbplatser: samma mall, samma färger, samma logotypposition på varje enhet i ditt nätverk.

Skärm som wayfinding: visa livestallstatus, kontakttyp och kötips istället för att skruva fast en statisk skylt.

Felkommunikation: när en pistol är ur funktion berättar panelen föraren innan de går ur bilen.

Antireflex och automatisk ljusstyrka: skärmen förblir läsbar i middagssol och dämpas på natten så att den aldrig förblindar närmande trafik.

Kallklassad panel: skärmen fortsätter att köras vid -25°C, där bildskärmar av konsumentkvalitet frostar upp och blir mörka.

Tekniska specifikationer

Fabriksspecifikation för AF-DC-160-Y-B-M-4-H exakt som levererad.

Platser där 160kW och en stor skärm förstärker varandra

Stationer för motorvägskorridorer: den upplysta panelen fungerar som en fyr som drar trafiken från motorvägen efter mörkrets inbrott.

Bensinstationsomvandlingar: ett bränslemärke behåller sin visuella identitet samtidigt som det lägger till snabbladdning till förgården.

Köpcentrum och stadsnav: skärmen annonserar gallerians egna evenemang till förare som parkerats i 20–30 minuter.

Hotell- och flygplatsparkering: välkomna gäster med fastighetens varumärke, incheckningsinstruktioner och priser.

Återförsäljarnätverk: en visningsmall bär varumärkeskampanjen över alla städer som gruppen är verksam i.

Från automatisk ljusstyrka till felbanners: hur skärmen beter sig

En ljussensor på fascian läser av omgivande ljusstyrka och driver bakgrundsbelysningen upp eller ner kontinuerligt. I direkt sol lyfter panelen till full effekt; efter skymningen kliver den ned i etapper, så den förblir läsbar utan att glöda som en fyr.

Skärmstyrenheten kör ett oberoende system från laddarens styrenhet. Den hämtar innehåll från molnet – bilder, klipp eller mallflöden – medan laddaren publicerar statushändelser till den över den interna bussen. Om panelen startar om fortsätter laddningen orörd.

Varumärkesmallar hanteras centralt: ändra en kampanj en gång, och varje enhet i flottan hämtar den nya versionen vid nästa synkroniseringsfönster. Att rulla ut till ett nätverk med 40 enheter tar en dag, inte en månad. Offlineenheter behåller helt enkelt den sista bra mallen tills anslutningen återvänder.

Certifierings- och tillförlitlighetskontroller för en skärm som körs 24/7

CE- och TUV-typgodkännandet inkluderar displaydelsystemet, inte bara kraftelektroniken.

UL och CB elektriska testrapporter finns tillgängliga för exportdokumentationsfilen.

Paneldesignen klarar ett 1 000 timmars on-off och termisk cykeltest innan modellen släpps, vilket täcker den värsta verkliga arbetscykeln en förgård kan kasta på den.

96-timmars saltspraytestning på höljet och bildskärmsramen.

Bakgrundsbelysningens livslängd är klassad för kontinuerlig daglig drift, och en reservpanelsats erbjuds med flottans beställningar.

Effektsteget får fortfarande sin egen 48-timmars full-load burn-in med seriebundna loggar.

Bygga 160 kW skåpet bakom varumärkespanelen

Steg 1. Skåp börjar som stålspolar skurna på CNC-laserlinjer och svetsade på FANUC-robotarmar.

Steg 2. Paneler formas på TRUMPF kantpressar och pulverlackeras internt.

Steg 3. Bildskärmsdelen – panel, bakgrundsbelysningsdrivrutin och ljussensor – är byggd och kalibrerad på en dedikerad bänk.

Steg 4. AC-distribution och överspänningsskydd kopplas till AC-ledningen.

Steg 5. Högdensitetslikriktarmoduler för 160kW är monterade på DC-ledningen.

Steg 6. Belastningstestning kör skåpet på hela 160kW med termiska avläsningar registrerade per enhet.

Steg 7. En 48-timmars burn-in cykler laddar sessioner och screen kampanjer tillsammans.

Steg 8. Slutlig visuell inspektion, seriebindning och packning; en miljon kumulativa enheter levererade till och med 2024.

När ska man köpa 160kW-skärmmodellen – och när inte

Välj det när din station är ett varumärke: ett korridornav, en ombyggd bränsleplats eller ett flaggskepp i stadens centrum. Du får 160kW rejäl genomströmning och en skärm som håller sajten synlig efter mörkrets inbrott, när de flesta konkurrerande stationer ser ut som gråa lådor.

Välj den vanliga versionen istället om ditt mål är en absolut lägsta kostnad per pistol och ingen hanterar webbplatsens utseende. Skärmen tjänar sitt pris bara när det finns någon som äger innehållet och varumärkesstandarderna bakom den.

Kontrollera tjänsten innan du förbinder dig: 160kW behöver en matare som faktiskt kan leverera den. Ingången är AC480V±10%, så bekräfta din transformator- och brytarklassificering först — vi skickar en checklista för platsdata med varje offert. Om platsen inte kan leverera ström, kommer ingen mängd av skärmens ljusstyrka att göra stationen livskraftig.

Varför kedjor standardiseras på AMPPAL-displayenheter

En mallmotor: varumärkesfärger, teckensnitt och logotyper tillämpas konsekvent på alla enheter du distribuerar, i alla länder du är verksam i.

15–20 arbetsdagars leverans efter ritningsgodkännande, med MOQ från en container och betalningsvillkor som vi leder dig igenom vid offertstadiet.

OEM/ODM med anpassad frontpanel, startskärm och anslutningsalternativ; CCS1 är standard, andra på begäran.

CE-, TUV-, UL- och CB-certifiering, med rapportkopior inkluderade i offerten.

Support från ett team som driver över 200 egna stationer, så fältproblem är välbekanta, inte teoretiska.

Skicka och installera vitrinskåpet utomlands

Skåpet på 1800 × 750 × 690 mm skickas upprätt i en trälåda med stålram. Displayen får ett skumskydd och en plywoodkåpa; kontakten och kabeln ligger i en separat vadderad låda inuti samma låda. Lådan är dimensionerad så att enheten aldrig ligger på ryggen, vilket skyddar panelen och den interna strömbussen.

Varje låda har gaffelfickor och fyra lyftpunkter, och lådaplanen skickas med offerten så att containerlastningen matchar din beställning exakt.

Villkoren är FOB Ningbo eller CIF till destination. Faktura, packlista, konossement, ursprungsintyg och testrapporter utfärdas inom 3 arbetsdagar efter lastning.

Efterförsäljning: Vad det 2-åriga skyddet innehåller för displayenheter

Displayen, drivrutinen för bakgrundsbelysningen och ljussensorn täcks av den standardiserade 2-åriga garantin.

Reservpanelssatser hålls i lager och garantifel skickas inom 5 arbetsdagar.

Fjärrdiagnostik läser både laddarloggen och skärmkontrollloggen från ett gränssnitt.

Firmware och skärmmallar uppdateras trådlöst utan ett besök på webbplatsen.

Vi tillhandahåller en kvartalsvis inspektionschecklista för panelen, dess tätning och bakgrundsbelysning.

Användningsanmärkningar: Håller skärmen skarp i varma och kalla klimat

Fel: montering av enheten så att panelen vetter mot eftermiddagssolen utan skuggning. Höger: orientera fascian bort från direkt bländning där det är möjligt; den automatiska ljusstyrkan hanterar resten.

Fel: använder hårda lösningsmedel på panelen. Höger: torka av med en mjuk, fuktig trasa, eftersom aggressiva rengöringsmedel skadar antireflexbeläggningen.

Fel: blockering av skåpets sidointag med en sandwich-board-skylt. Höger: håll en hel meters utrymme runt luftflödesbanan.

Fel: lämnar panelen med full ljusstyrka hela natten i ett bostadsområde. Höger: ställ in nattsvagt schema i innehållsportalen.

Fel: ignorerar en bakgrundsbelysningsvarning i loggarna. Höger: beställ reservpanelsatsen och schemalägg bytet innan skärmen blir mörk.

Varumärkeschefer och stationsoperatörer på displayenheten

En bränsleåterförsäljare i Riyadh, Saudiarabien konverterade två förgårdar i slutet av 2024 och driver skärmen med sin egen lojalitetskampanj. Platschefen säger att kvällstrafiken ökade märkbart, men panelen blir varm i sommarsolen och de bad om en nyans.

En köpcentrumoperatör i München, Tyskland använder en enhet på 160 kW med hyresgästkatalogen på skärmen. Efter nio månader har displayen varit den mest pålitliga komponenten i stationen; deras klagomål är att mallredigeraren saknar några layoutalternativ de ville ha. De kör nu katalogen som en roterande bilduppsättning istället.

En bilhandlargrupp i Santiago, Chile spelar upp märkesfilmen på panelen utanför dess flaggskeppsutställningslokal. Skärmen hanterar kustfuktighet utan problem, även om IT-ledaren önskar att synkroniseringsintervallet var konfigurerbart per plats.

Vanliga frågor: Digital skyltning på kommersiella laddare

F: Är 32-tumsskärmen tillräckligt ljus för utomhusbruk?

A: Ja. Auto-ljusstyrkan anpassar sig till direkt sol och dämpning på natten, och läsbarheten verifieras i vår utomhustestplats vid full middagssol.

F: Fungerar skärmen vid -25°C?

A: Ja. Panelen är klassad för enhetens hela driftområde -25°C till +50°C.

F: Kan vi köra en kampanj på många stationer?

A: Ja. Innehållet hanteras centralt och synkroniseras till varje enhet enligt det schema du anger.

F: Påverkar displayen 160kW-effekten?

S: Nej. Skärmen har sin egen strömmatning och delar aldrig fordonets uteffekt.

F: Vad händer om skärmen misslyckas?

S: Laddaren fortsätter att fungera. Panelen byter ut med reservsatsen medan enheten är online.

F: Kan skärmen visa liveladdningsstatus?

A: Ja. Laddaren publicerar statushändelser till displayen över den interna bussen, så att förarna ser riktig information, inte en burkanimation.

F: Täcks panelen av garantin?

S: Ja, 2 års standard, inklusive bakgrundsbelysningsdrivrutinen och ljussensorn.

F: Erbjuder du anpassade fasciafärger?

S: Ja, under OEM-programmet, med din logotyp applicerad på skåpet och startskärmen.
