180kW Heavy-Duty Integrerad DC Snabb EV-laddare för kommersiella flottor

Vad detta 180kW skåp är och varför O&M bestämmer sin livstidskostnad

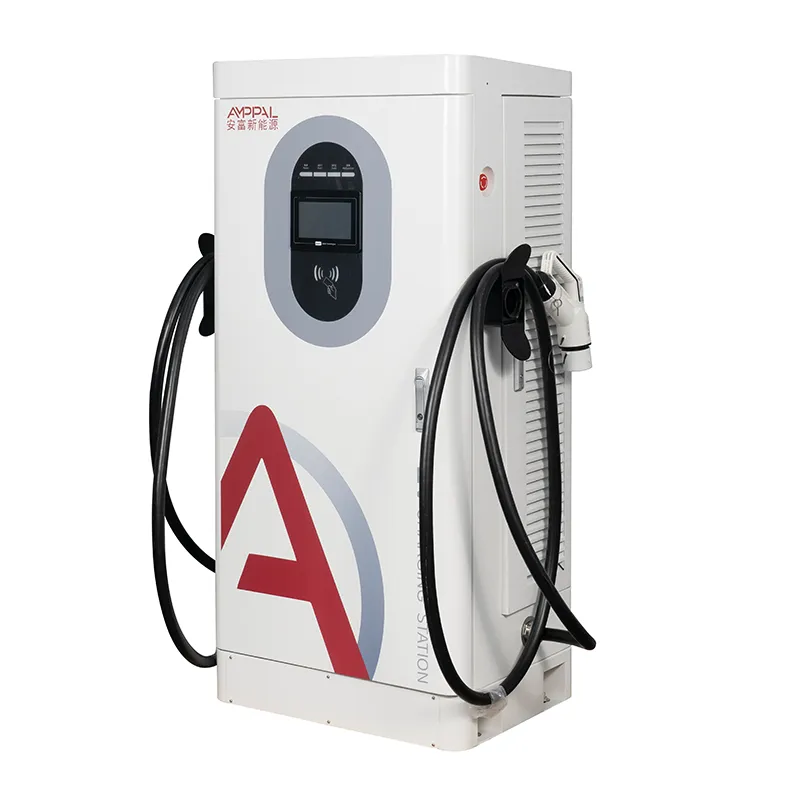

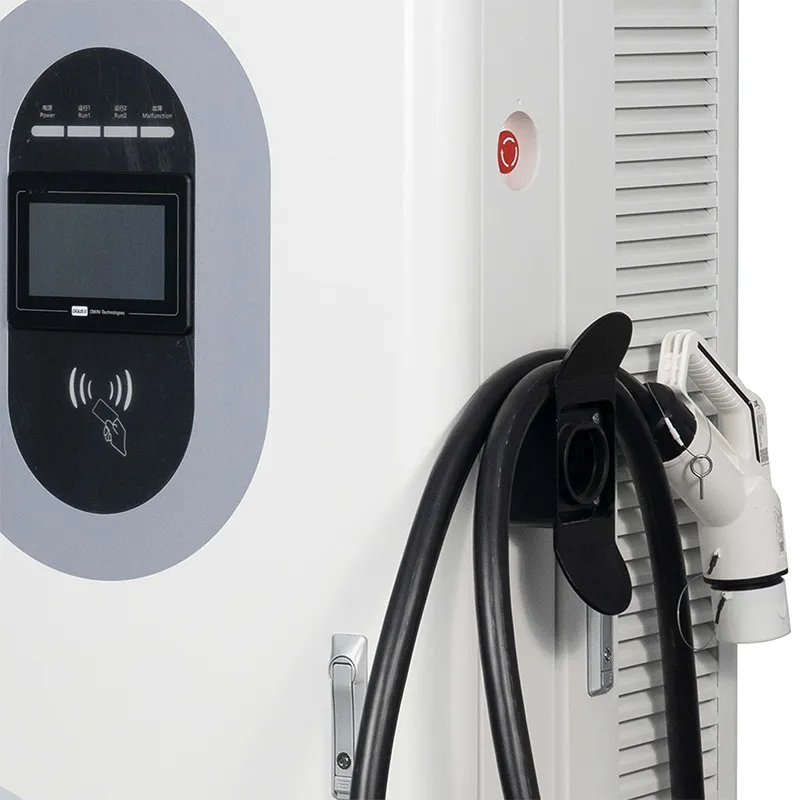

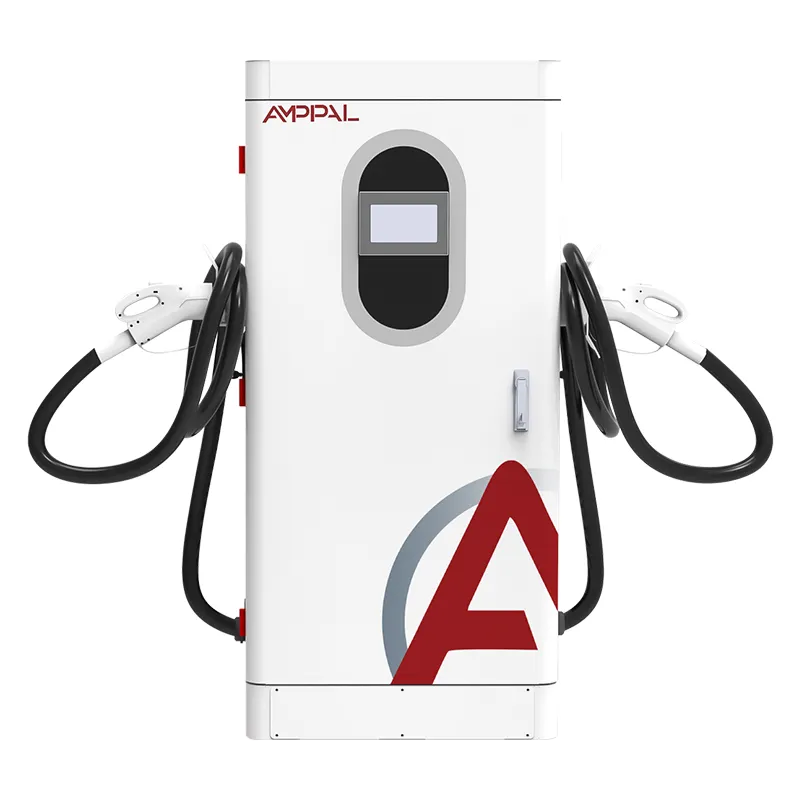

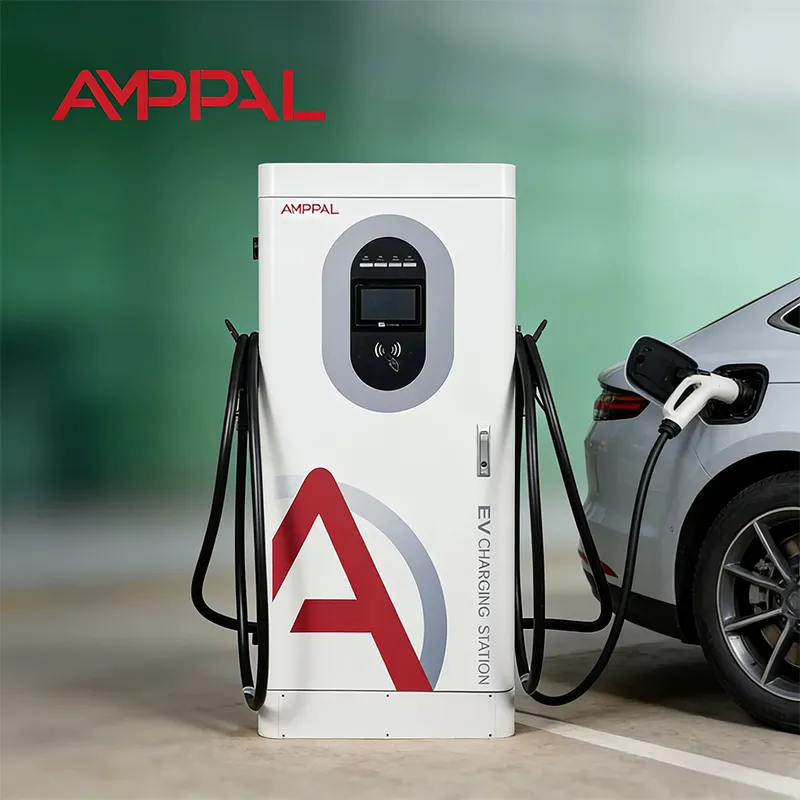

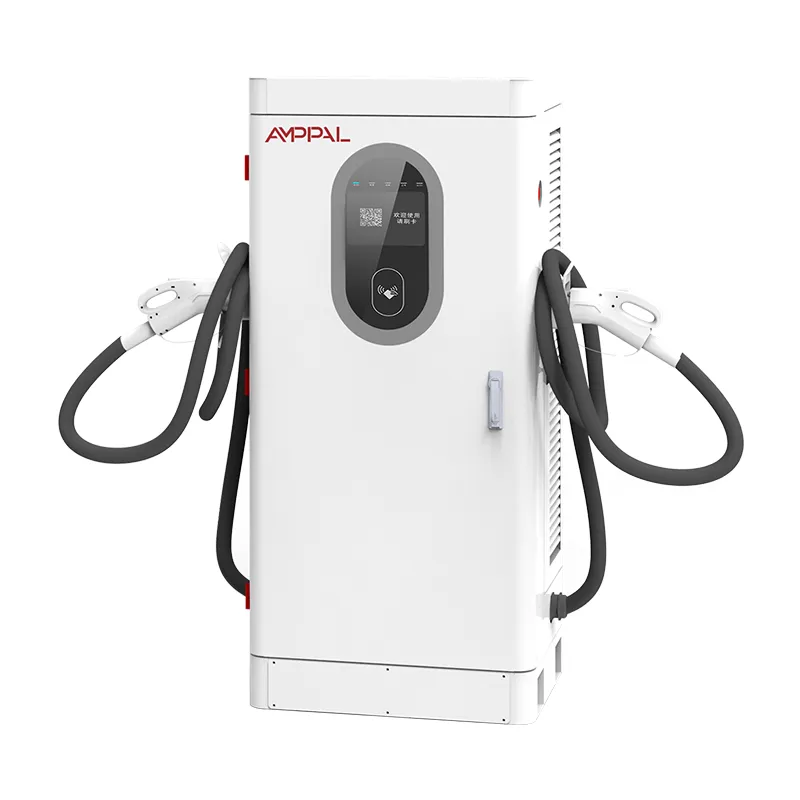

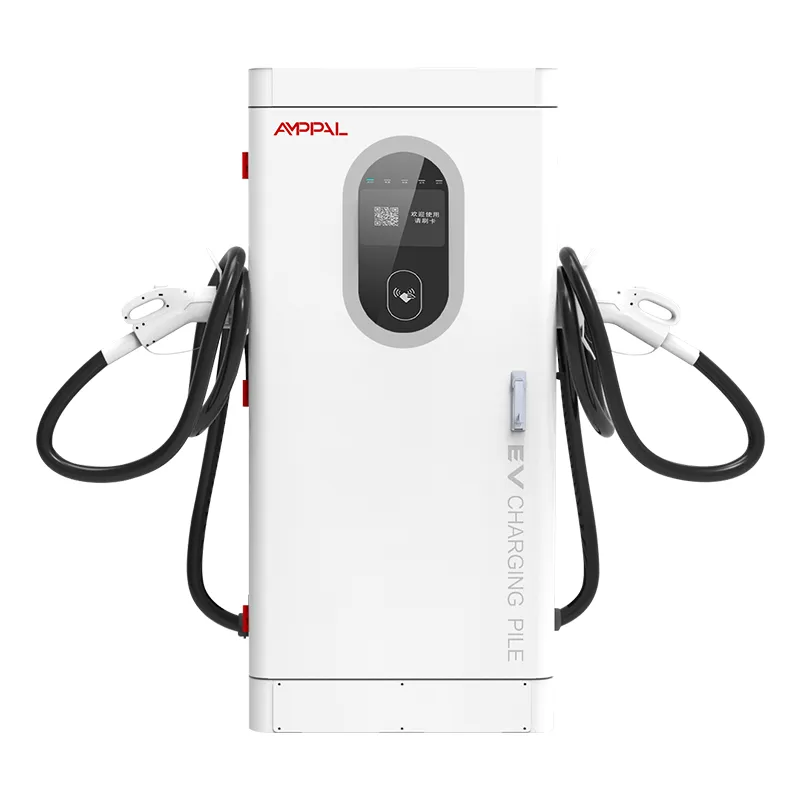

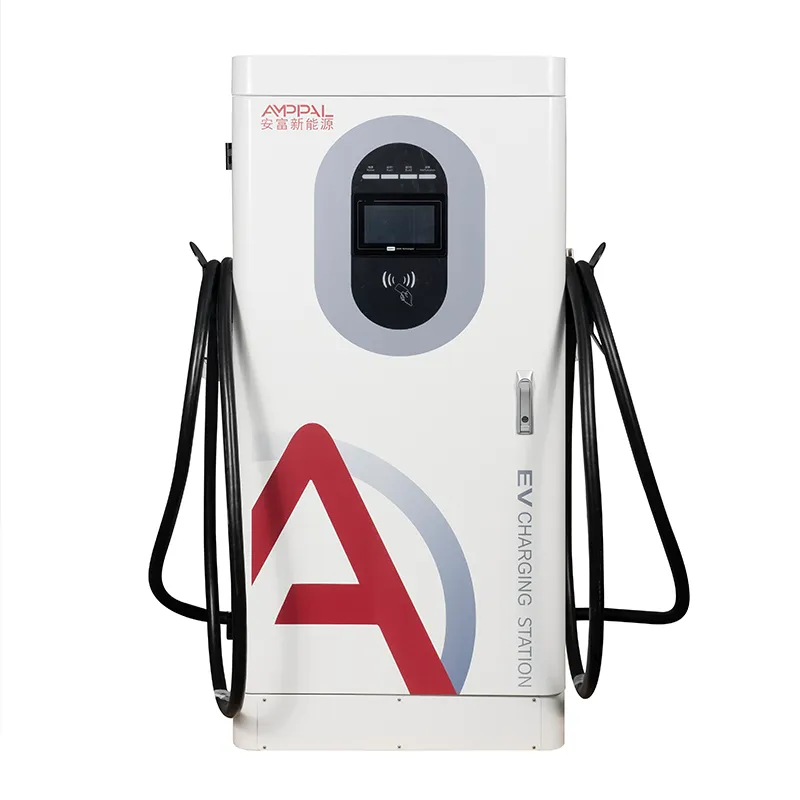

En 180kW DC snabbladdare är vanligtvis den dyraste maskinen på en liten plats och den minst övervakade. AF-DC-180-Y-B-O-4-H är ett golvstående integrerat skåp: kraftmoduler, kontroller, 7-tums pekskärm, RFID-läsare, kortterminal och två laddningspistoler inuti en 1620 × 750 × 560 mm kropp. Skruva fast den på en dyna, mata den AC380V, så går den utan att någon tittar.

Inköpspriset är kanske en tredjedel av vad den här maskinen kostar under åtta år. Resten är förluster, stillestånd och servicebesök, vilket är anledningen till att denna modell spenderar sin ingenjörsbudget på feldetektering och fjärråterställning. Tretton säkerhetsfunktioner, OCPP-larmrapportering och en servicemodell byggd kring genomsnittlig tid för reparation. Köparna är vanligtvis vagnparksoperatörer och platsägare utan ingenjör på lönelistan, så maskinen måste förklara sina egna problem.

De 13 säkerhetsfunktionerna och det fel som var och en fångar upp

Varje skydd är mappat till ett specifikt felläge, inte fastskruvat som en kryssruta. I den ordning ett fel skulle träffa maskinen:

Isolationsövervakning övervakar DC-sidan för en långsam läcka till jord, det klassiska åldrande kabelfelet. Den larmar vid en inställd tröskel istället för att vänta på en hård kortslutning.

Polaritetsskydd blockerar utgången om en pistol möter omvända stift, vilket skyddar fordonets elektronik från en slarvig anslutning.

Åskskydd shuntar inducerade spikar på både AC-ingången och DC-utgången, ett verkligt problem på exponerade lantliga pads.

AC-överspänning, underspänning och fasförlust klipper enheten utanför 380V ±15%, så att strömavbrott och nätsvallningar aldrig når effektmodulerna.

DC-överström, kortslutning och utgående överspänning är tre separata utlösningar, eftersom en skadad pistol, en trasig modul och ett fordon som inte beter sig behöver var och en annan reaktion.

Avstängning av övertemperatur, övervakning av pistolens temperatur, detektering av kvarvarande läckage, nödstoppet och det låsta höljet kompletterar det termiska och mänskliga säkerhetsskiktet.

Tekniska specifikationer

Webbplatser där 180kW-skåpet tjänar sitt behåll

Obevakade övernattningsdepåer där ett fel klockan 02.00 innebär en död flotta klockan 06.00.

Detaljhandel och restauranger som stänger på natten men som fortfarande behöver maskinerna för att vara online.

Landsbygds- eller korridorlägen där ett servicebesök kostar en hel dags resa.

Små kommersiella flottor som kör leveransbilar på ett stramt dagligt schema.

Marknader med tunna lokala supportnätverk, där fjärrupplösning är det enda snabba alternativet.

Från fel till åtgärd: Arbetsflödet för fjärrdiagnos

När ett skydd löser ut, skriver skåpet en felpost med en tidsstämpel, modulens serienummer och uppmätta värden, och skjuter det sedan till din plattform över OCPP 1.6j. Du ser felkoden på instrumentbrädan - isolationslarm, kontaktöverhettning, nätdipp - innan nästa förare kommer.

Två av vart tredje larm vi ser i fältet är självläkande eller falska: en dammig kontakt rapporterar hög temperatur en gång, en nätdipp löser ut underspänning i två sekunder. Arbetsflödet är därför: läs koden, kontrollera spännings- och temperaturvärdena i portalen, bestäm sedan mellan fjärråterställning och ett platsbesök.

Om en fjärråterställning rensar händelsen förblir den loggad för garanti- och försäkringsregister. Om inte, talar koden om för teknikern vilken låda som ska öppnas; de flesta mekaniska fixar är ett byte av kontaktdon eller ett modulbyte, båda genomförbara med en 13 mm skiftnyckel och en reservmodul.

Larmets allvarlighetsgrad är uppdelad i plattformen: informationshändelser loggas tyst, medan isoleringslarm och pistolöverhettning utlöser ett SMS eller e-postmeddelande till tjänstgöringsingenjören. På så sätt får ett nattskiftsproblem ett morgonbeslut istället för en eftermiddagsupptäckt.

Certifieringar på fil och testerna bakom dem

CE-, CB-, TÜV-, UL- och CCC-certifikat för denna modell finns tillgängliga som kopior på begäran.

De 13 säkerhetsfunktionerna följer EN IEC 61851-1:2019 och 61851-23:2014.

Varje batch kör en 48-timmars inbränning vid 40°C omgivning med effekt, effektivitet och kommunikation loggade.

Ett provskåp från varje batch går genom 96-timmars saltspraykammaren.

Varje skyddsutlösning är funktionstestad på fabrik, inte bara dokumenterad.

Kontinuitetskontroller med hög potential (hipot) och jordning upprepas på färdiga enheter, och resultaten bifogas den seriella posten.

Inuti byggnaden: Åtta steg från plåt till låda

CNC-stansning, bockning och laserskärning av kapslingen, sedan svetsning och pulverlackering.

Ett satsprov kommer in i 96-timmars saltspraykammaren medan produktionen fortsätter.

AC-ingångssteg och likströmsmoduler byggs på separata linjer och blandas aldrig.

Inkommande inspektion på SiC-moduler, kontakter, RFID-kort och kortterminalen.

Kabeldragning med vridmomentstyrda plintar och en visuell QC-passering på varje skarv.

48-timmars inbränning vid 40°C loggningseffekt, effektivitet och kommunikationsstabilitet.

Funktionstest av varje skyddsutlösning, inklusive ett påtvingat isoleringslarm.

Packning, palletering och fotorapporten före leverans med serienummer.

Storleksguide: När detta 180kW skåp inte är för dig

Om din webbplats bara betjänar 400V-bilar under 30-minuterssessioner, är 180kW mer maskin än vad trafiken motiverar; en 120kW enhet vid lägre capex rensar samma kö. Och om du behöver fylla på under 30 minuter för 800V-lastbilar, är detta också fel val - den arbetsbelastningen vill ha vätskekylning.

AF-DC-180-Y-B-O-4-H passar anläggningar med en 160-250 kVA transformator tillgänglig och ekonomi som drivs av drifttid snarare än headline-ström. Om nätöverensstämmelse eller betalningsmetoder är ditt största bekymmer, delar våra 80kW- och 60kW-modeller samma skåpplattform.

Köp den maskin som din transformator faktiskt kan mata. En 180kW enhet på ett svagt nät som aldrig levererar mer än 100kW är ett märke, inte ett företag.

Varför operatörer beställer direkt från fabriken

Provbeställningar accepteras från 1 enhet för nya marknader; containerpris för 10+ enheter.

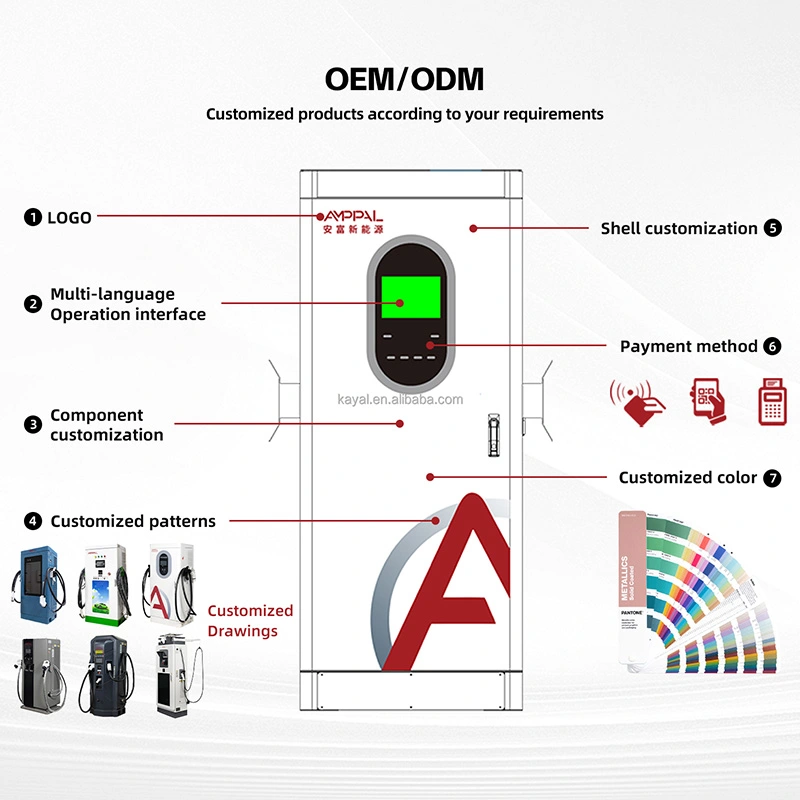

Lageruppbyggnad lämnar inom 15-20 arbetsdagar; OEM-varianter lägger till cirka 7-10 dagar.

Garantianspråk går till tillverkaren, inte via en återförsäljarkedja.

Reservmodulpriset avtalas vid köpet, så reparationskostnaderna är kända i förväg.

Engelsktalande fjärrsupport med tillgång till din OCPP-plattform under driftsättning.

Packning, lastning och fraktdokument

Skåpet skickas upprätt i en plywoodlåda på ca 1720 × 850 × 660 mm, med hörnblock av skum och en fuktpåse. Lyftöglor på ramen låter en gaffeltruck eller kran flytta hela enheten utan att luta den.

Lastplaner beräknas utifrån lådans dimensioner per beställning; fyra skåp per 40-fots behållare är en typisk standardplan, stagad vid förankringsskenorna.

Exportförpackningslista, handelsfaktura och certifikat följer med försändelsen; Kopior av originalcertifikat skickas separat.

Efterförsäljning: MTTR, reservsatser och 2-årsperioden

Två års standardgaranti täcker strömmoduler, styrenhet, HMI, kontakter och kortterminalen; förbrukningsvaror som kablar är täckta mot tillverkningsfel.

Rekommenderade reservdelar för en obevakad plats: en strömmodul och ett styrkort per fyra skåp, levereras med beställningen.

Typiska upplösningstider: fjärråterställning cirka 15 minuter, kontaktbyte cirka 30, modulbyte cirka 45.

Tekniker kan gå med i en live OCPP-session med din plattform under diagnos.

Firmware-uppdateringar skickas över nätverket, så korrigeringar kommer utan besök.

En halvårlig förebyggande kontroll - filter, vridmomentkontroll, kontaktslitage - är en del av den rekommenderade underhållsplanen.

Installation och underhåll: Fel vs Rätt

Fel: att stå skåpet på bar mark. Höger: en 150 mm betongdyna, ankarbultar och dränering som sluttar bort från dörren.

Fel: gräver ner ström- och kommunikationskablar lösa. Höger: separata ledningar med draglina för senare byte.

Fel: ignorerar den kvartalsvisa luftfilterkontrollen. Till höger: rengöring eller byte av filter före den varma årstiden, inte efter en resa.

Fel: behandlar ett isoleringslarm som en mjuk varning. Höger: isolera pistolen, logga avläsningen och kontrollera kontaktens fuktighet först.

Fel: byte av en modul medan skåpet är strömförande. Höger: lås ut, bekräfta standby-lysdioden och skjut sedan in reservdelen.

Tre operatörer pratar om att hålla 180kW-enheter online

En logistikoperatör i Förenade Arabemiraten driver fyra enheter på en obevakad ökendepå. Damm var den verkliga fienden: isoleringslarm dök upp två gånger i månaden på sommaren, och fjärråterställning hanterade de flesta av dem före skiftet klockan 06.00. Hans klagomål är ärligt - pekskärmen bländar i direkt sol, så HMI är svårt att läsa vid middagstid.

En bensinstationskedja i Kazakstan såg fasförlustlarm med några veckors mellanrum under vintern. Det lokala nätet sjönk kort, skåpet loggade det och trenden på instrumentbrädan gjorde nätoperatörens fel synligt inom en vecka. Inget platsbesök behövdes.

Ett köpcentrum i Mexiko hade kontakttemperaturlarm på 40°C dagar. Att rengöra kontakterna och byta en sliten pistol löste det; reservpistolen hade kommit med den ursprungliga beställningen, så fixningen tog en timme.

Vanliga frågor: Köra en obevakad 180kW-webbplats

F: Vad händer när enheten löser ut vid 02:00?

S: Felet loggas och skjuts till din plattform över OCPP; en fjärråterställning från portalen återställer de flesta händelser.

F: Hur läser jag en felkod?

S: På 7-tumsskärmens händelselogg eller på din plattform; varje kod mappas till ett avsnitt i servicemanualen, och levande värden visas bredvid koden.

F: Vilken MTTR ska jag planera för?

S: Cirka 15 minuter för fjärråterställningar och 45 minuter för ett modulbyte på plats.

F: Behöver isoleringslarm alltid en tekniker?

S: Nej. Kontrollera kontaktens fukt och smuts först; klarast efter rengöring och en återställning. Endast ihållande eller upprepade larm behöver ett besök.

F: Kan en person ersätta en strömmodul?

A: Ja. Modulen i lådstil glider ut efter avstängning; the manual covers it in about two pages.

F: Vilka reservdelar ska jag ha?

S: En strömmodul och ett styrkort per fyra skåp är vår vanliga rekommendation.

F: Täcker garantin blixtskador?

S: Överspänningshändelser inspekteras från fall till fall; de utbytbara överspänningsavledaren är standarddelar på fältet.

F: Kan 180kW fortsätta att ladda utan internet?

A: Ja. Laddningen fortsätter offline och transaktioner lagras och skjuts när länken kommer tillbaka.
