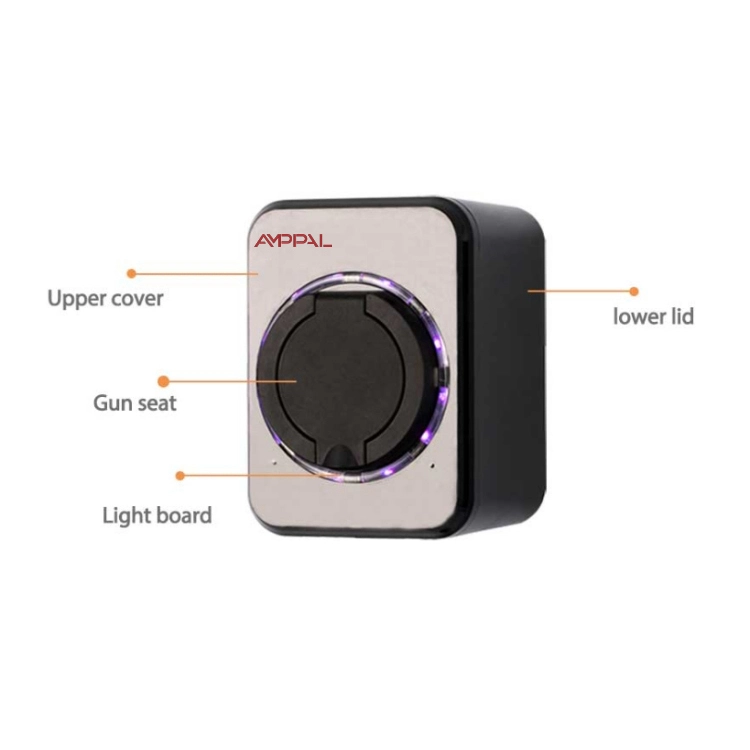

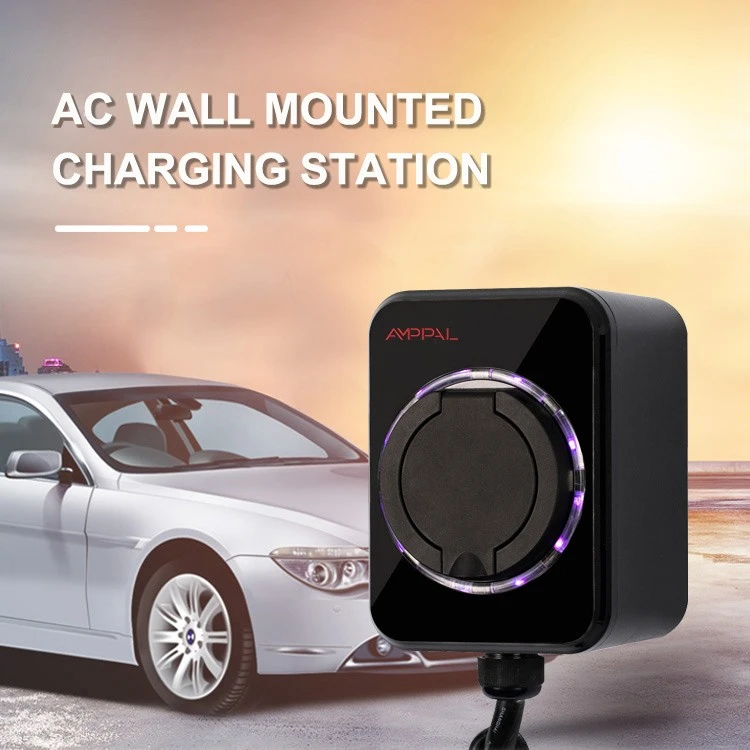

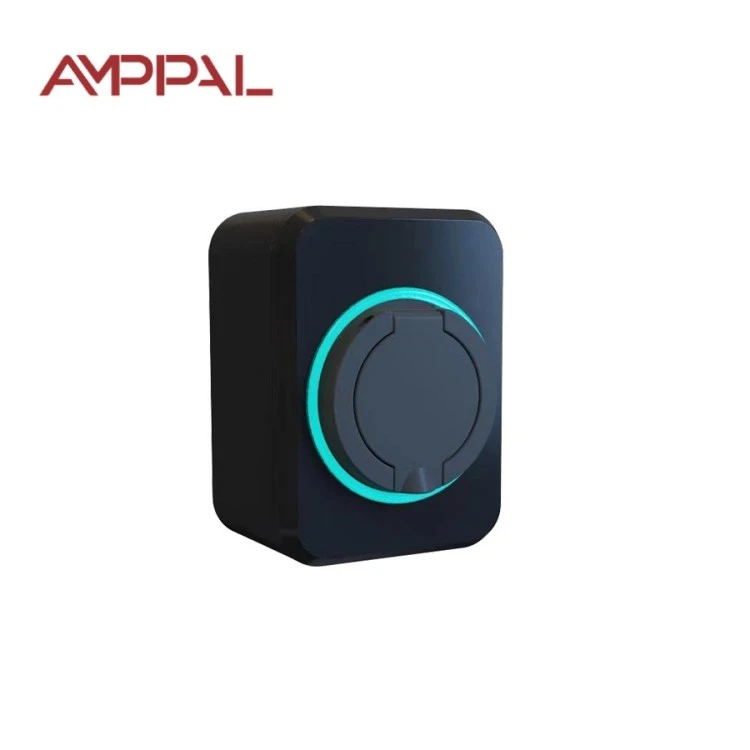

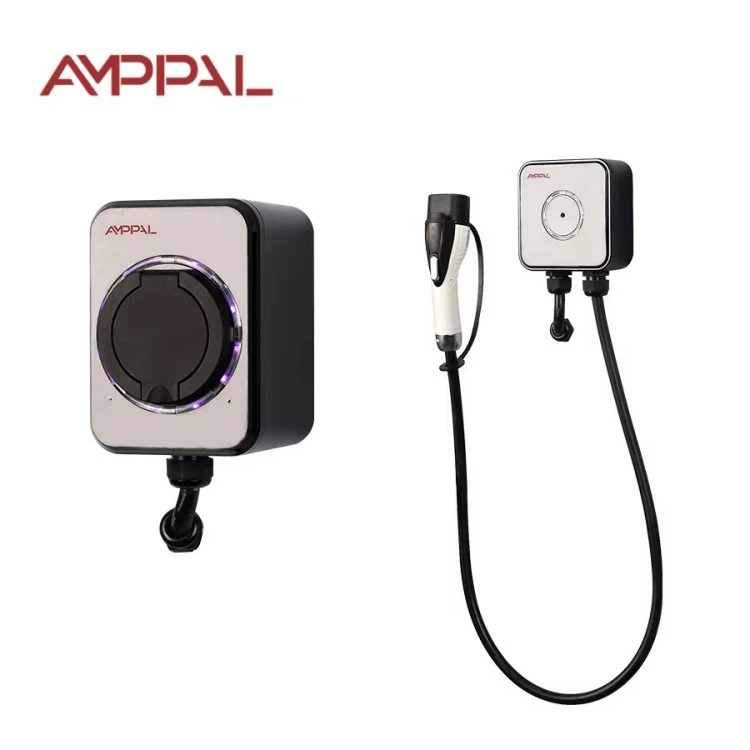

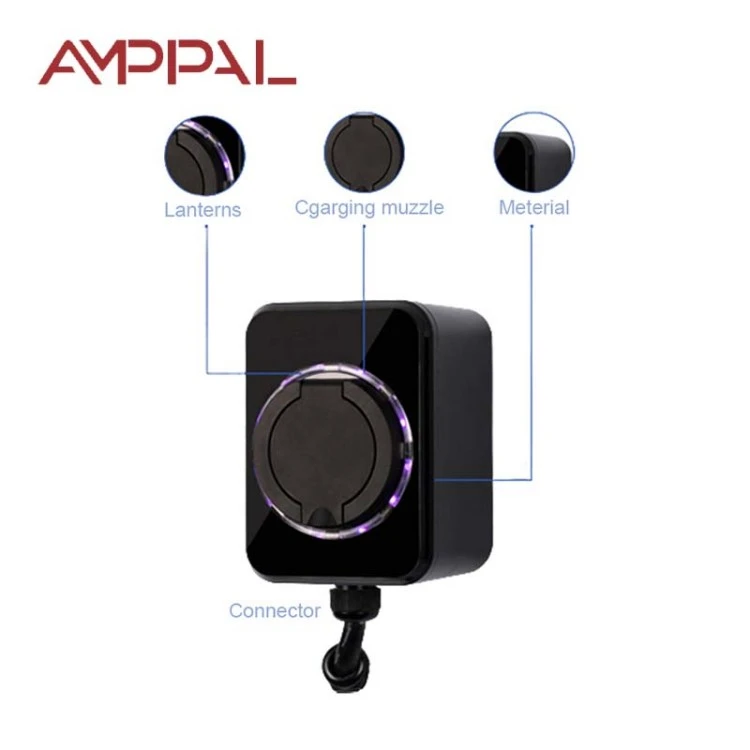

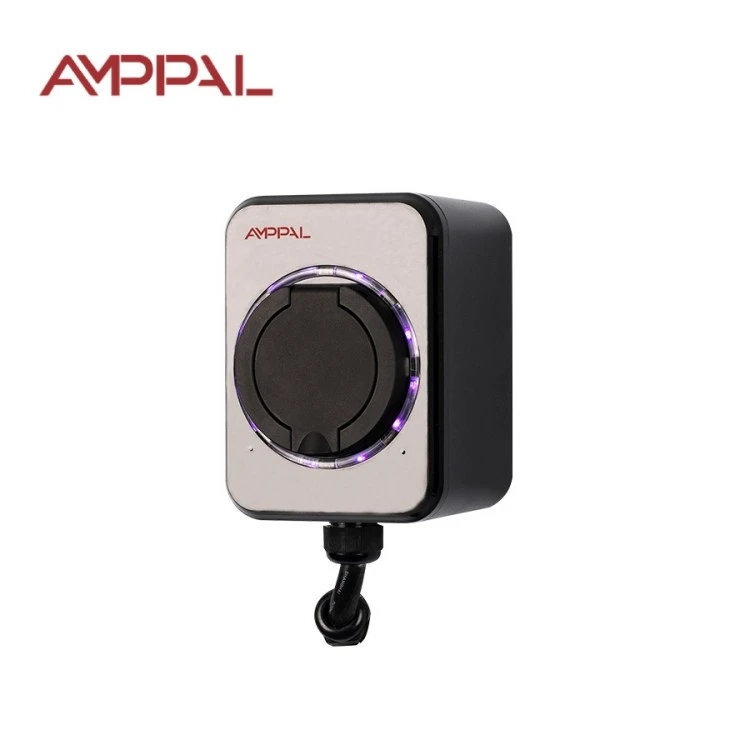

7kW standard väggmonterad AC EV-laddare för hem och arbetsplats

Vad en 7kW Wallbox faktiskt gör för din elräkning

Det enskilt största misstaget husbilsköpare gör är att betala för laddningsström som deras bil inte kan använda. En 7 kW standard väggmonterad AC EV-laddare för hem och arbetsplats är värt sitt pris endast om din bils inbyggda laddare accepterar 32A — de flesta moderna elbilar med 6,6 kW eller 7,2 kW ombordenheter gör det. AMPPAL Standard (Model AF-AC-07-B-A-O-1-SE) är byggd för den exakta matchningen.

Hastighet spelar mindre roll än vana. Vid 7 kW fylls ett 40 kWh batteri på cirka sex timmar, vilket passar perfekt in i en natt med lågtrafik. Ladda varje natt, och bilen startar varje dag full; laddningskurvan blir lika omärklig som en telefon på nattduksbordet.

Det här är en wallbox utan skärm utan app. Bilens instrumentbräda visar laddningstillståndet; boxens uppgift är helt enkelt att leverera 32A säkert, upprepade gånger, i flera år, på en dedikerad bostadskrets.

Fem fördelar som syns på ditt månatliga kontoutdrag

Ungefär sex timmar från tomt till fullt på ett 40 kWh batteri, bekvämt i ett 8-timmars lågtrafikfönster i de flesta regioner.

Vid lågtrafik på 8 cent per kWh kostar 15 000 km körning cirka 180 USD i el - mot ungefär 1 260 USD för bensin i en 7 L/100 km bil.

En 32A dedikerad krets håller belastningen förutsägbar, så att wallboxen aldrig delar ström med apparater och aldrig löser ut strömbrytaren på natten.

IEC 61851-1:2017 pilotstyrning skyddar kontakten och bilens inlopp från ljusbågar under plug-in och utdragning.

Inget att prenumerera på: inget SIM-kort, ingen molnavgift, inget appkonto. Laddaren fungerar efter att nätverket försvinner, eftersom den aldrig fanns på den.

Tekniska specifikationer

Typiska installationer för en 7kW hemenhet

Fristående hus och villor med garage eller carport och plats i fördelningscentral för 32A brytare.

Dagpendlare hushåll där bilen kör 60-12 mil om dagen och måste vara full igen senast kl 06.00.

Tvåbilsfamiljer laddar sekventiellt över natten på en delad krets och växlar nätter av vana.

Småföretag: ägare av en enda elbil eller lastbil som parkerar i sina egna lokaler.

EV-färdiga nybyggen där en 32A-krets installeras i byggskedet för nästan ingenting.

Från vägguttag till batteri: Laddningskedjan förklaras

Kedjan har fyra länkar: gallret, din panel, denna wallbox och bilens inbyggda laddare. Wallboxen är den minst intressanta länken, och det är en komplimang. Den tar 220VAC enfas, tillämpar IEC 61851-1 mode-3-signalering genom styrpilotkabeln och låter bilens egna system bestämma den exakta laddningskurvan.

Vid 32A är värme den verkliga fienden, så kontaktorn, kablarna och kontakten är dimensionerade för kontinuerlig ström dygnet runt; termoplasthuset avger värmen. Bilen minskar själv strömmen när batteriet fylls, vanligtvis efter 80 %.

Utan någon mäthjärna inuti gör din elmätare redovisningen. Om din taxa sjunker efter 22.00, koppla in när du kommer hem och låt lådan vänta i standby - det kostar ingenting att sitta sysslolös.

Certifiering och fabrikskvalitetskontroller

CE-märkning med stöd av en teknisk fil som inkluderar IEC 61851-1:2017-testrapporten, förvarad på vår Zhejiang-fabrik för kundrevision.

Strömvägen på 32A verifieras med termisk uthållighetstestning: timmar av kontinuerlig belastning medan termoelement tittar på terminaltemperaturerna.

IP54 verifierad genom kalibrerade vattenspray- och dammkammare på produktionsprover, inte genom katalogoptimism.

Varje enhet klarar ett hipottest vid 1,5x märkspänning innan den tillåts lämna linjen.

Restströmskoordinering valideras med en typ A RCD, den typ som de flesta nationella koder rekommenderar för EV-kretsar.

Batchsampling kör om pilotsignalens handskakning mot en referensbilsimulator innan varje försändelse förseglas.

Åtta steg i AMPPAL produktionslinje

Linjen går på campus som levererade över en miljon laddningsenheter 2024; FANUC-robotar hanterar upprepad montering, TRUMPF-lasrar skär av monteringsplattan.

1. Inkommande inspektion: varje relä, kontaktor och PCB batch kontrolleras mot den godkända leverantörslistan.

2. Huvudkortet är befolkat av SMT-maskiner och återflödeslödda under kväve.

3. Firmware blinkar och pilotsignalens vågform mäts på en bilsimulatorrigg.

4. 32A-reläet och kontaktorn är sammansatta och deras kontaktresistans registreras.

5. Hushalvorna är försedda med IP54-packning och stängda med kalibrerade vridmomentdrivare.

6. Hipot- och isolationsresistanstester körs på varje enskild enhet.

7. Enheter tillbringar flera timmar i en 45°C inbränningskammare, strömförsörjda och växlande.

8. Visuell inspektion, etikettplacering och kartongförpackning avslutar linjen med en QC-stämpel.

Storleksguide: När 7kW passar, när det är överdrivet

Läs först bilens inbyggda laddare. Om det står 6,6kW eller 7,2kW är denna wallbox rätt partner: bilen klarar en 40 kWh-laddning på cirka sex timmar. Om din bil bara accepterar 3,3 kW, är 3,5 kW standardenheten det ärliga köpet - 7 kW-lådan skulle stå still halva sessionen.

Det här är fel produkt om ditt hem inte kan vara värd för en 32A-krets utan en paneluppgradering, om du kör mindre än 50 km om dagen och kan klara dig på en 16A-linje, eller om du behöver fakturering, RFID-åtkomstkontroll eller fjärrövervakning. Dessa jobb tillhör OCPP-nätverksfamiljen, inte till denna box.

Och överväg panelen först, inte laddaren. En 32A-brytare med 6 mm² kopparkabel i storlek enligt din lokala kod är viktigare än märket på wallboxen. Om elektrikern tvekar, skaffa en second opinion innan du köper något.

Varför köpare väljer AMPPAL framför lokala varumärken

Order-till-utskick är 15-20 arbetsdagar, och vi håller produktionstider för återkommande distributörer.

MOQ förhandlas per beställning; många nya partners börjar med en test på 10-20 enheter för att testa marknaden.

OEM-tjänsten omfattar logotyp, höljesfärg, etikettkonstverk och manuell översättning till ditt språk.

Fabriken innehar CE-, TÜV-, UL- och CB-certifikat och inbjuder kunder att granska linjen – flera av våra europeiska partners har.

Meritlista: 260+ anställda, 40+ exportländer och 500 vätskekylda enheter för NEOM-projektet för grönt väte i Saudiarabien.

Hur vi packar och skickar din beställning

Varje wallbox färdas i en skum-insatskartong nära 31 × 21 × 19 cm, bruttovikt cirka 2,8 kg, med monteringsmall, skruvar och manual. Kartongen klarar ett hörnfall på 1,2 m, vilket täcker de flesta flygfraktshantering.

För sjöfrakt pallas kartonger och sträckförpackas; ungefär 1 000 enheter passar en 20-fots container och cirka 2 100 en 40HQ. Blandade beställningar av Standard- och OCPP-produkter delar en container utan extra kostnad.

Vi arbetar EXW, FOB Ningbo eller CIF, frakt med kommersiell faktura, packlista, ursprungsintyg och CE-mappen. Prover skickas med bud inom 3 arbetsdagar efter betalning.

Två års garanti och support efter försäljning

Två års täckning av laddningsfunktionen och interna komponenter, hedrad från fabriken i Kina.

Reservdelar för garantianspråk skickas inom 3-5 arbetsdagar; de flesta reparationer är ett byte av kort eller ett reläbyte.

RMA-flöde: skicka foton eller en kort video av felet, våra ingenjörer diagnostiserar inom en arbetsdag och vi kommer överens om reparation eller byte.

Underhållet är lätt: torka av höljet, kontrollera kabelmanteln två gånger om året, dra åt konsolen igen efter den första månaden.

Vi driver också 200+ laddstationer själva, så vårt supportteam svarar utifrån erfarenhet från fältet, inte ett manus.

Vanliga misstag att undvika med en 32A-krets

Fel: kör laddaren på ett delat 16A-uttag eftersom "det kommer förmodligen att gå bra". Till höger: en dedikerad 32A-krets med en RCD av typ A, verifierad av en elektriker.

Fel: antar att en bil på 3,3 kW laddas snabbare på den här lådan. Höger: kontrollera den inbyggda laddaren; bilen är hastighetsbegränsningen, wallboxen är vägen.

Fel: linda ihop kabeln på enheten under laddning. Höger: lägg ut det rakt så att det håller sig svalt.

Fel: laddning i ett garage som används för förvaring av bensin eller thinner. Höger: håll brandfarliga meter bort och området ventilerat — V-0-huset är en sista utväg, inte en licens.

Fel: ignorerar ett varmt vägguttag bakom laddaren. Höger: sluta, ring en elektriker; värme vid anslutningspunkten innebär en lös anslutning.

Kostnadsfokuserad ägarfeedback

En husägare i Baden-Württemberg, Tyskland, debiterar en 58 kWh familjebil på natttaxa. Han beräknade 4,1 euro per full laddning mot ungefär 70 euro för motsvarande bensintank, och hans enda gnäll är att manualen täcker både 3,5 kW och 7 kW varianter, så han letade en gång upp fel säkringsspecifikation.

En villaägare i Riyadh började med en 3,5 kW enhet och uppgraderade efter ett år när hans körning växte. 7kW-lådan klarar sin 45 kWh-bil på cirka 6,5 ​​timmar även på sommaren, med garaget nära enhetens 50°C-gräns — som vi varnade honom.

En importör i Istanbul beställer 7kW Standard i containerpartier och säljer dem till lägenhetsägare med reserverad parkering. Hans feedback: noll garanti återkommer på 14 månader, och han ber varje kvartal om en rabattkod med två enheter för kunder med två elbilar.

Frågor köpare ställer om 7kW laddning

F: Varför drar min bil bara 6,6 kW på en 7 kW laddare?

S: Bilens inbyggda laddare är hastighetsgränsen; 6,6-7,2kW är exakt den räckvidd som denna wallbox klarar.

F: Vilket elarbete krävs?

S: En dedikerad 32A-krets med en RCD av typ A och kabelstorlek enligt lokal kod, vanligtvis 6 mm² koppar.

F: Kan den laddas under dagen?

A: Ja, men dagtaxor kostar mer; lägg till en timer eller följ verktygets schema.

F: Kommer 7kW att skada ett litet batteri?

S: Nej. Bilens batterihanteringssystem ställer in laddningskurvan; wallboxen levererar bara det som bilen efterfrågar.

F: Vad är skillnaden från standarden på 3,5 kW?

S: Dubbelt så mycket ström, en 32A-krets istället för 16A och ungefär halva laddningstiden över natten för samma batteri.

F: Kan jag kombinera det med solel på taket?

A: Inte direkt; denna enhet är nätmatad. För solcellsmatchad laddning behöver du den nätverksanslutna familjen med CT-övervakning.

F: Kan två bilar dela en 7kW-krets?

S: Inte säkert på en brytare. Ge varje bil sin egen krets, eller byt till en laststyrd OCPP-station.

F: Varför finns det ingen skärm?

A: Medvetet. Bilen visar redan laddningsstatus; en skärm lägger till en felpunkt och en kostnad utan någon nytta hemma.
