3,5 kW standard väggmonterad AC EV-laddare för laddning i bostäder

Vad den här laddaren är och för vem den var byggd

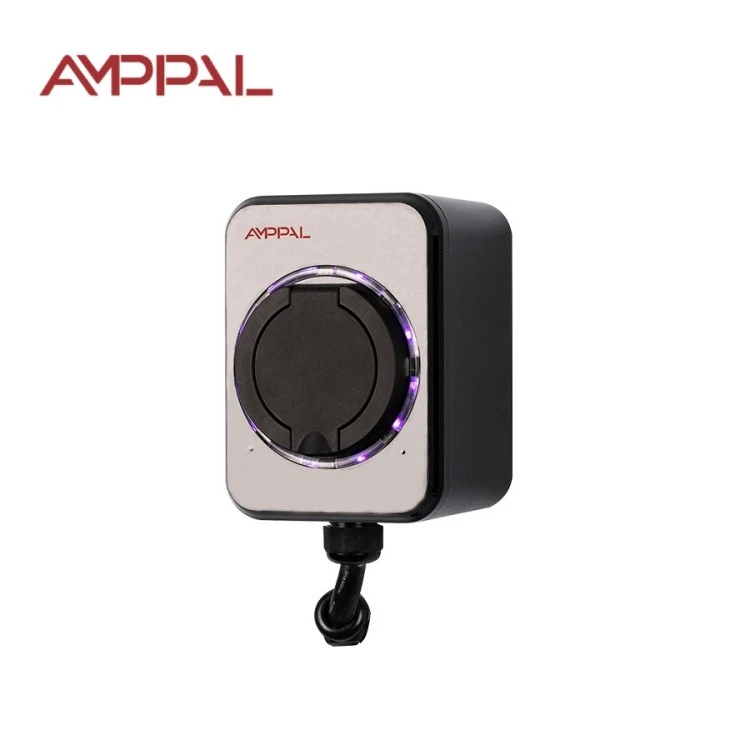

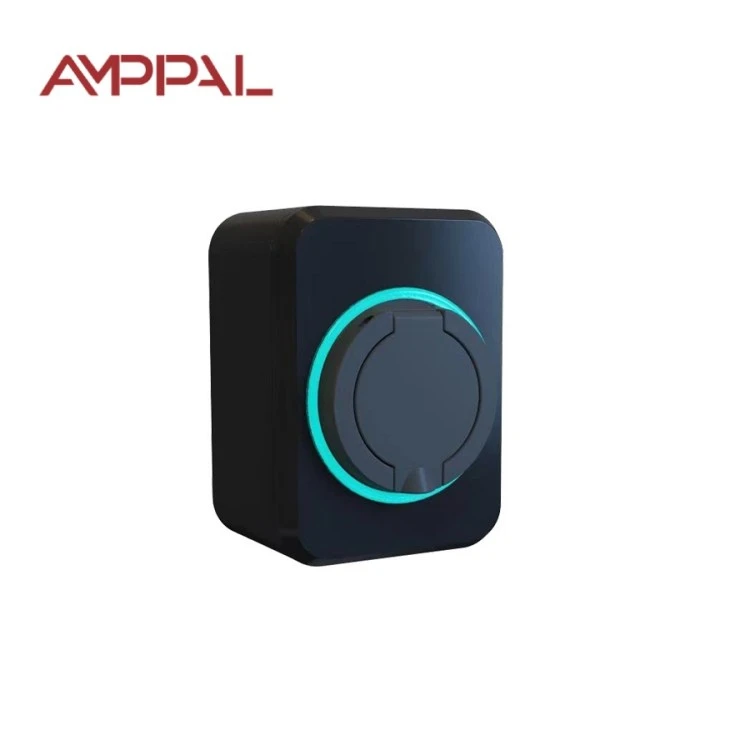

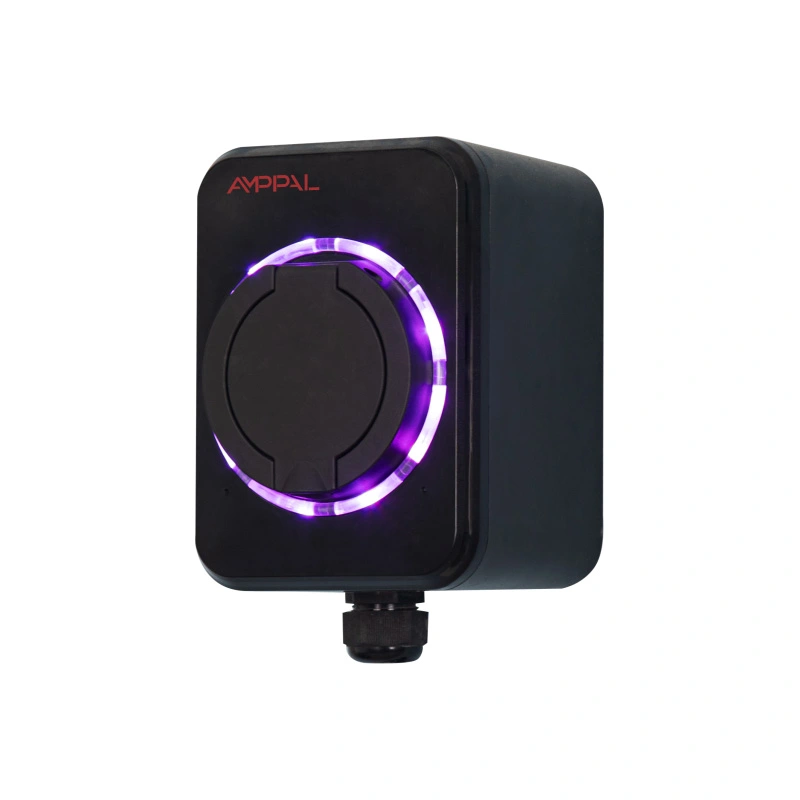

Most first-time EV owners in our export markets do not need a faster charger; de behöver en säkrare. The AMPPAL Standard 3.5kW wallbox (Model AF-AC-3.5-B-A-O-1-SE) is the no-network, no-screen, no-nonsense answer to overnight home charging. It plugs into an ordinary household circuit, charges a small-battery car while you sleep, and stops when the job is done.

Vid 16A på 220VAC ritar enheten exakt vad en vanlig uttagsslinga i de flesta länder kan bära. Det enda beslutet tar bort den vanligaste källan till hemladdningsinstallation: behovet av att köra en ny 32A dedikerad linje. För en lägenhet med en gammal fördelningscentral, eller ett garage som matas med en tunn kabel, är 3,5kW ofta det enda realistiska alternativet.

Tanken är medveten: färre funktioner, färre felpoäng. Ingen app att uppdatera, inget molnkonto, inget WiFi-lösenord att förlora. Montera den, koppla in den och den fungerar likadant 2036 som den gör idag.

Sex saker den här lilla vägglådan blir rätt

Körs på en standard 16A-krets, så de flesta hem undviker att koppla om helt; elektrikerns jobb krymper till att lägga till ett dedikerat uttag och en jordfelsbrytare.

Ett UL94 V-0 flamskyddat termoplasthus: om plasten någon gång antänds slutar den brinna inom 10 sekunder och droppar inte flammigt material på golvet.

IP54-skydd tar bort regnstänk, damm och garagefuktighet utan täckbox.

CE-märkt och testad mot IEC 61851-1:2017, mode-3-pilotprotokollet som refererar till de flesta europeiska AC-punkter.

Klassad för -20°C till +50°C, så ett ouppvärmt garage i en rysk vinter och en skuggad vägg i en Mellanösternsommar fungerar båda.

Ingen nätverksmodul betyder inget att hacka, inget att konfigurera och inget som slutar fungera när routern dör.

Tekniska specifikationer

Där denna laddare passar

Enfamiljshus där ägaren bara vill ha bilen full till frukost, med noll månadsabonnemang.

Små batteridrivna elbilar och laddhybrider (10-25 kWh) vars inbyggda laddare sällan accepterar mer än 16A ändå.

Hyreslägenheter där hyresvärden tillhandahåller en billig, manipuleringssäker laddpunkt och fakturerar genom mätaren.

Fritidshus och lanthus används några dagar i månaden, där en 7kW-ledning skulle vara bortkastade pengar.

Små skåpbilsflottor parkerade över natten vid en depå och laddar 8-10 timmar medan förarna sover.

Hur en laddningssession händer, steg för steg

Laddningen följer IEC 61851-1 mode-3 handskakning. När du ansluter, skickar wallboxen en 1 kHz pilotsignal längs kontrollkabeln; bilen svarar genom att ändra arbetscykeln, och de två sidorna är överens om strömmen. Om bilen inte är klar väntar lådan helt enkelt - inga gnistor, inga gissningar.

När bilen accepterar 16A, håller lådan den strömmen tills batterihanteringssystemet ber om att minska. Enheten övervakar slingan kontinuerligt, och ett integrerat jordfelsskydd löser ut sessionen om den upptäcker läckage. När bilen rapporterar full sjunker rutan till noll och pilotljussekvensen avslutas.

Det finns ingen mätare eller faktureringslogik inuti; elen flödar genom din hemmätare som en vattenkokare, och elräkningen visar kostnaden. Det är poängen med Standard-familjen: laddaren försvinner in i väggen.

CE, IEC 61851-1 och flamskyddsfrågan

V-0-betyget erhålls, inte dekorativt: husblandningen testas i en vertikal brännkammare och måste självslockna inom 10 sekunder utan flammande droppar.

IEC 61851-1:2017-överensstämmelse täcker styrpilotfunktionen, överströmsbeteende och nödstoppssvar, verifierad på varje produktionsbatch.

CE-märkning vilar på en fullständig teknisk fil som förvaras på Zhejiang-fabriken, inklusive testrapporter och komponentdeklarationer, öppen för granskning.

IP54 är verifierad med ett kalibrerat vattenspraytest och en dammkammare, vilket inte antas från ritningen.

Temperaturcykler mellan -20°C och +50°C körs på provenheter för att fånga upp kontakt- och tätningsproblem före transport.

Varje enhet får ett hipottest (dielektrisk styrka) i slutet av linjen; testposten lagras mot serienumret.

Åtta steg inne i AMPPAL-fabriken

Produktionen går på Zhejiang-campus som skickade över en miljon laddningsenheter 2024; FANUC robotceller och TRUMPF laserskärning hanterar metallfästedelarna.

1. V-0 termoplast formsprutas i husskalen.

2. Styrkortet fylls på en SMT-linje och återflödeslödas.

3. Varje kort är programmerat och dess pilotsignalsutgång mäts mot en referensbilsimulator.

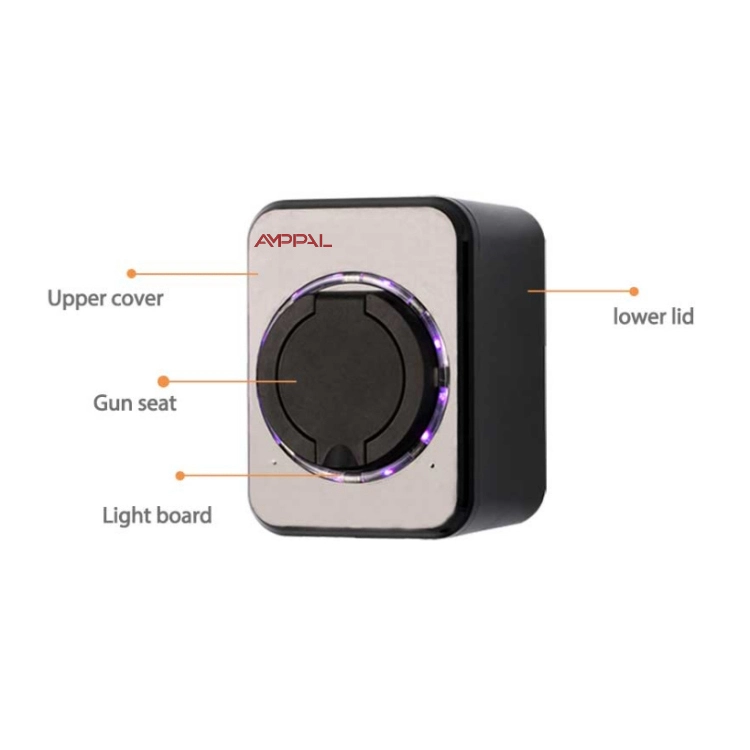

4. Strömsektionen, kontaktorn och styrkortet är monterade i basen.

5. Huset är tätat med IP54 packning och åtdragningskontrollerade skruvar.

6. Ett hipottest applicerar högspänning för att bekräfta isoleringsintegriteten.

7. Enheter blötläggs i en 45°C inbränningskammare i flera timmar för att avslöja tidiga fel.

8. Slutinspektion, applicering av CE-märkning och kartongförpackning föregår QC-stämpeln.

Är 3,5 kW rätt för dig - eller inte?

Välj den här laddaren om din bil parkerar hemma i minst sex timmar per natt, ditt batteri är under ungefär 40 kWh och din distributionscentral är gammal eller redan fullsatt. En belastning på 16A är skonsam mot ledningar, skonsam mot nätet och skonsam för dina nerver: det är väldigt lite som kan gå fel.

Nu den ärliga delen. Det här är fel produkt om du kör 150 km om dagen och behöver en påfyllning dagtid, om din bils inbyggda laddare accepterar 7kW och din panel har ledig kapacitet, eller om du vill ha appkontroll, fakturering eller åtkomst till flera användare. Att köpa ett större antal än din bil kan äta köper dig inget annat än värme i kabeln.

Kontrollera ombordladdarens betyg i din bils manual innan du köper; matcha laddaren till bilen och kretsen, inte marknadsföringsbladet. Om du redan vet att du behöver nätverk, hoppa över den här familjen och titta på OCPP-stationerna.

Att köpa från AMPPAL kontra en No-Name Box

Ledtiden är 15-20 arbetsdagar från orderbekräftelse, med batchproduktion planerad runt ditt leveransdatum.

MOQ diskuteras från fall till fall; en liten första order för testning är normalt för nya distributörer.

OEM-förfrågningar är rutinmässiga: din logotyp, din färg, din etikett, ditt manuella språk.

Certifieringsdokument (CE-deklaration, IEC 61851-1 testrapport) medföljer försändelsen.

Fabriken är ett specialiserat och innovativt "lilla jätte"-företag på nationell nivå med 260+ anställda och exporterar till 40+ länder.

Förpackning, palletering och frakt

Varje laddare levereras i en skumvadderad kartong på ungefär 31 × 21 × 19 cm med en bruttovikt nära 2,8 kg, inklusive monteringsmall, skruvar och en tryckt manual. Det lilla fotavtrycket spelar roll när du flygfraktar prover.

Kartonger är bandade på pallar för sjöfrakt; en 20-fots container tar ungefär 1 000 enheter och en 40HQ cirka 2 100, så containerkostnaderna per enhet förblir låga.

Vi citerar EXW, FOB Ningbo eller CIF och skickar med handelsfaktura, packlista, ursprungsintyg och CE-dokument. Hav, luft och kurir är alla tillgängliga.

Garanti och support efter leverans

Två års standardgaranti täcker laddningsfunktionen och interna komponenter mot tillverkningsfel.

Prioriterade reservdelar skickas inom 3-5 arbetsdagar för garantifall.

RMA är okomplicerat: ett foto eller en video av felet, vår diagnos, sedan ett ersättnings- eller reparationsbeslut.

Vi rekommenderar en årlig inspektion: damma av ventilerna, kontrollera kabelmanteln och dra åt väggfästet igen.

Engelsktalande eftermarknadsingenjörer svarar inom en arbetsdag, och vi har reservdelar till hela Standard-familjen.

Fel vs Rätt: Dagliga vanor som spelar roll

Fel: kopplar laddaren till ett delat uttag som även matar vattenkokaren. Till höger: en dedikerad 16A-krets med en 30 mA jordfelsbrytare av typ A.

Fel: laddar med en sliten eller knäckt kabel och hoppas på det bästa. Till höger: en snabb visuell kontroll av kabeln och kontakten varje månad.

Fel: montering av lådan i öppet regn eftersom den är IP54. Till höger: montering under takfot eller i ett garage, betrakta betyget som en backspärr, inte en livsstil.

Fel: linda ihop kabeln hårt på kroken under laddning. Höger: dra ut kabeln rakt så att den håller sig sval.

Fel: ignorera en brännande lukt eller en varm plugg efter ett pass. Höger: koppla ur, sluta använda och ringa support med serienumret.

Ägarfeedback från tre marknader

En boda-boda-flottaägare i Nairobi köpte fyra enheter i början av 2025 för att ladda elmotorcyklar över natten. Boxen har inte misslyckats en gång på nio månader; hans enda klagomål är den saknade statuslampan — han kontrollerar laddningen från cykelns skärm.

En ingenjör i Monterrey, Mexiko, kör en i sitt garage för en kompakt elbil med ett 28 kWh-batteri. Han gillar att installationen inte behövde någon paneluppgradering; han klagar på att väggfästet är fixat, så han var tvungen att borra en andra uppsättning hål när han flyttade den mellan garagen.

En pensionär i Split, Kroatien, laddar en laddhybrid i sitt semesterhus två eller tre dagar i månaden. Hans feedback: själva laddaren är osynlig, vilket är precis vad han ville, även om han önskar att manualen hade en snabbstart på en sida istället för fyrtio sidor.

Vanliga frågor

F: Vilka bilar fungerar med den här laddaren?

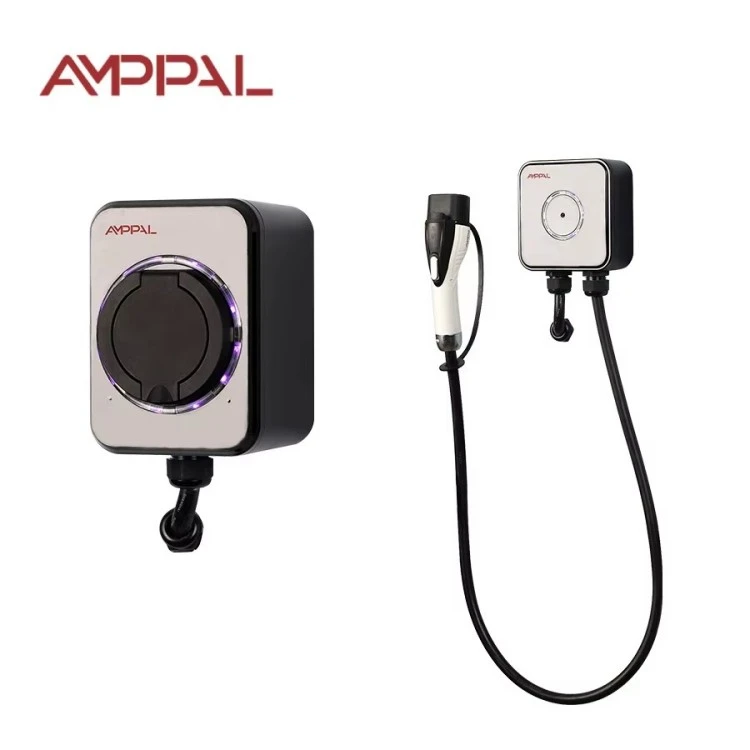

S: Alla elbilar eller plug-in hybrider som accepterar enfas 16A-laddning och använder den uttag eller kabelvariant du anger vid beställning.

F: Behöver den internet eller en app?

S: Nej. Det finns ingen nätverksmodul alls; det är en ren plug-and-charge-enhet.

F: Kan jag installera det själv?

S: Vi rekommenderar en licensierad elektriker, främst för att bekräfta kretsen och lägga till jordfelsbrytaren.

F: Vad betyder UL94 V-0 egentligen?

S: Husplasten slocknar själv inom 10 sekunder i ett vertikalt bränntest och droppar inte brinnande material.

F: Hur lång tid tar en full laddning?

S: Cirka 11 timmar för ett 40 kWh-batteri; 4-5 timmar för en 15 kWh laddhybrid.

F: Vad händer under ett strömavbrott?

S: Laddaren stängs av med strömförsörjningen och startar om handskakningen automatiskt när strömmen kommer tillbaka.

F: Är det säkert för ett gammalt hyreshus?

S: Ja, om en 16A-krets med en RCD av typ A är tillgänglig; be elektrikern att verifiera slingan först.

F: Kan det uppgraderas till appkontroll senare?

S: Nej, den här enheten har ingen kommunikationshårdvara; om du behöver nätverk, beställ OCPP-familjen istället.
