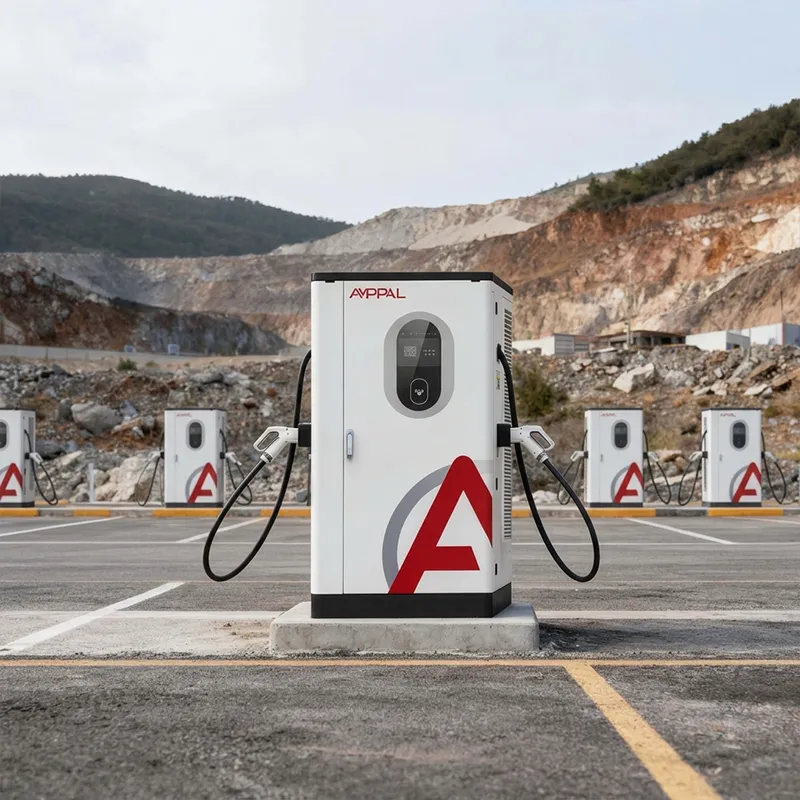

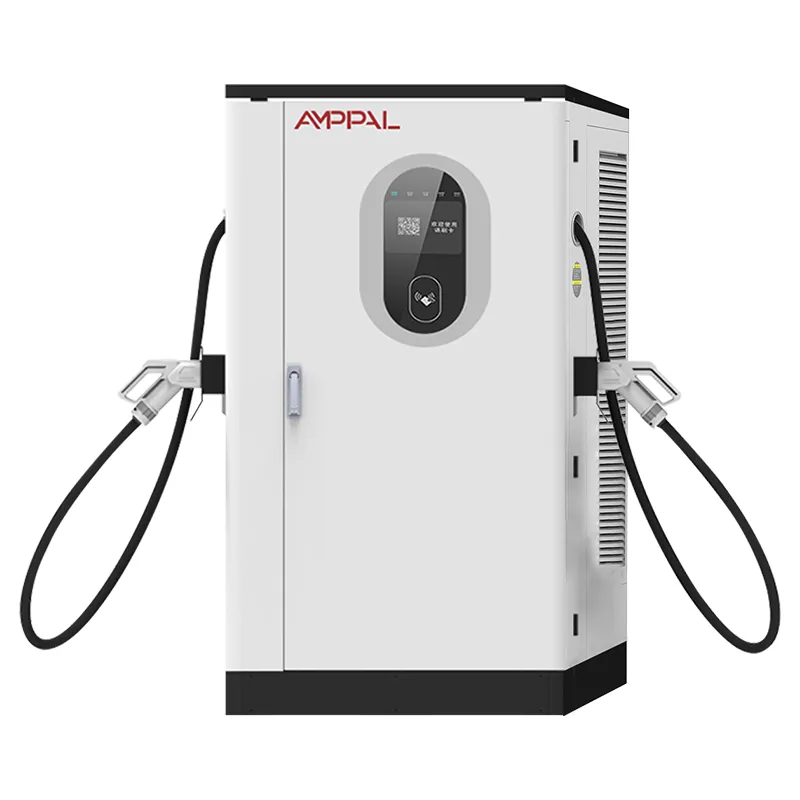

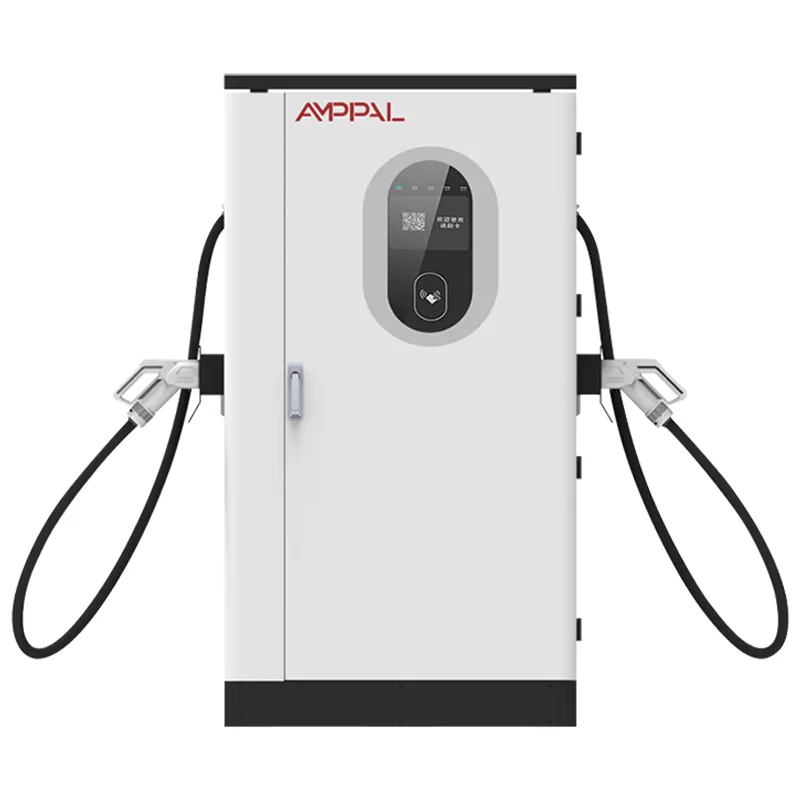

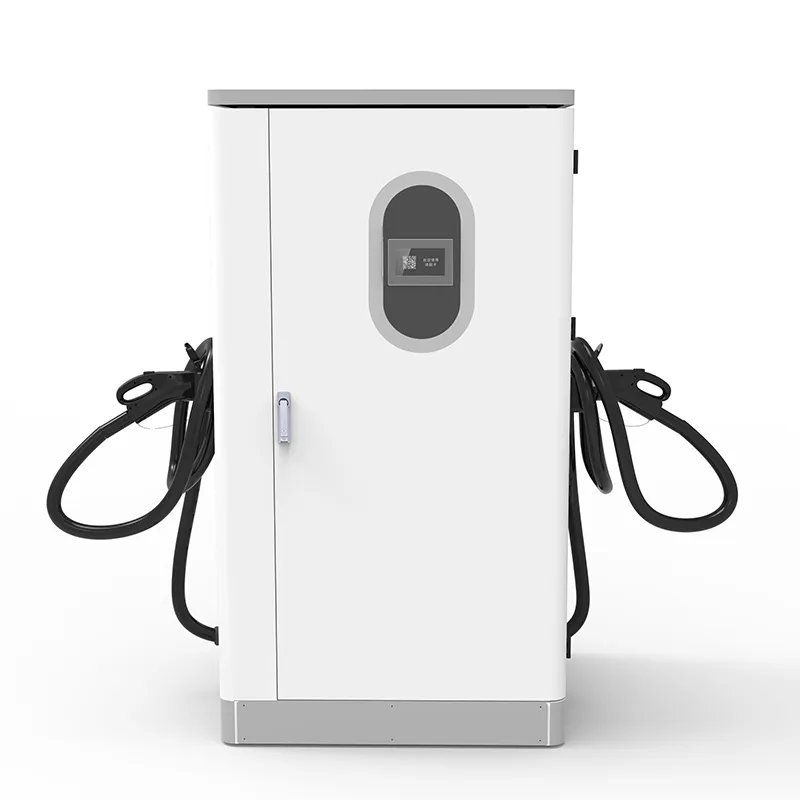

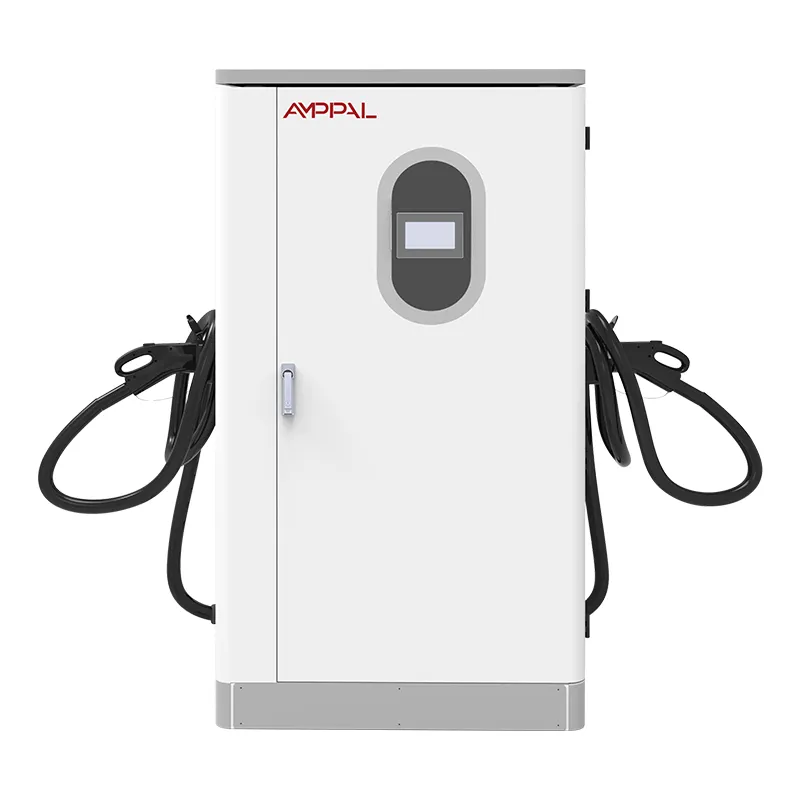

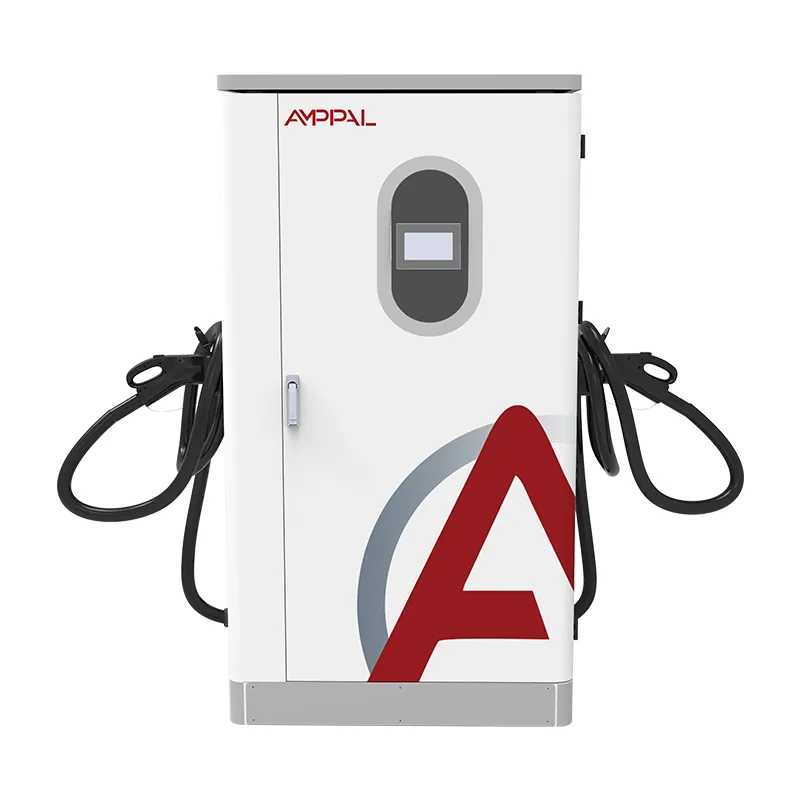

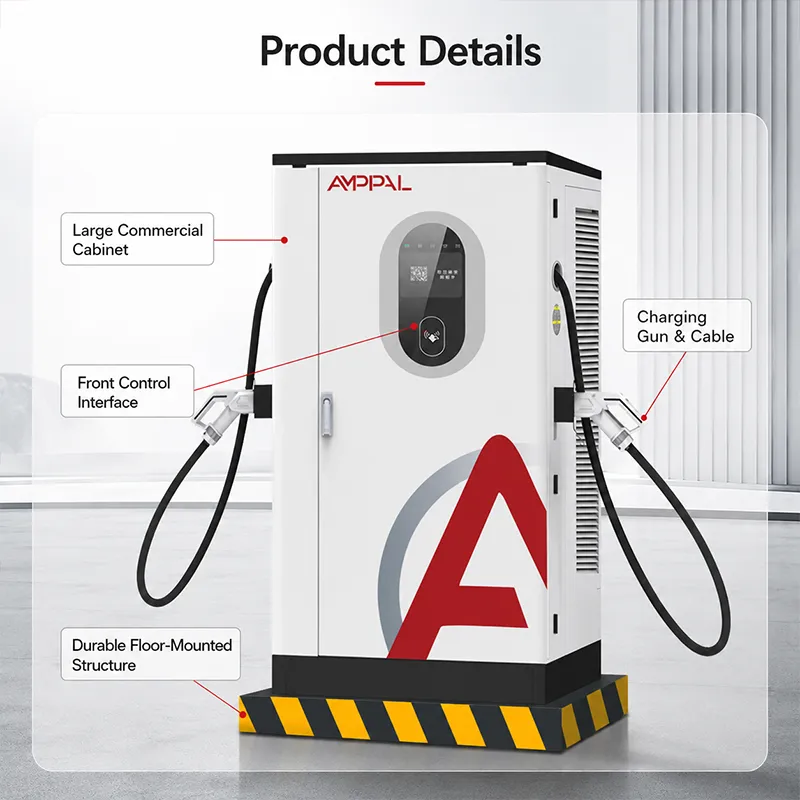

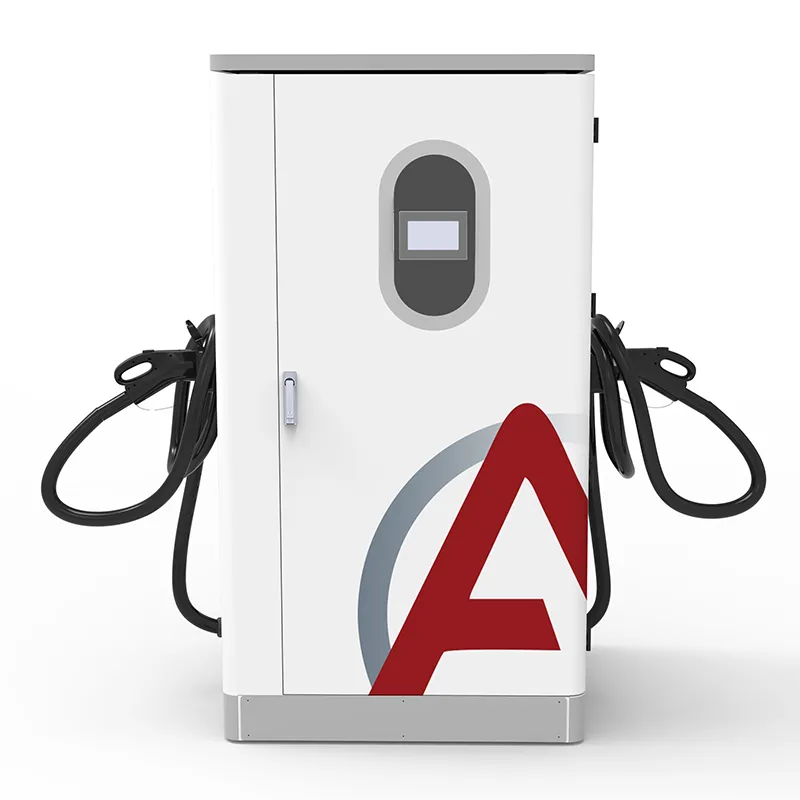

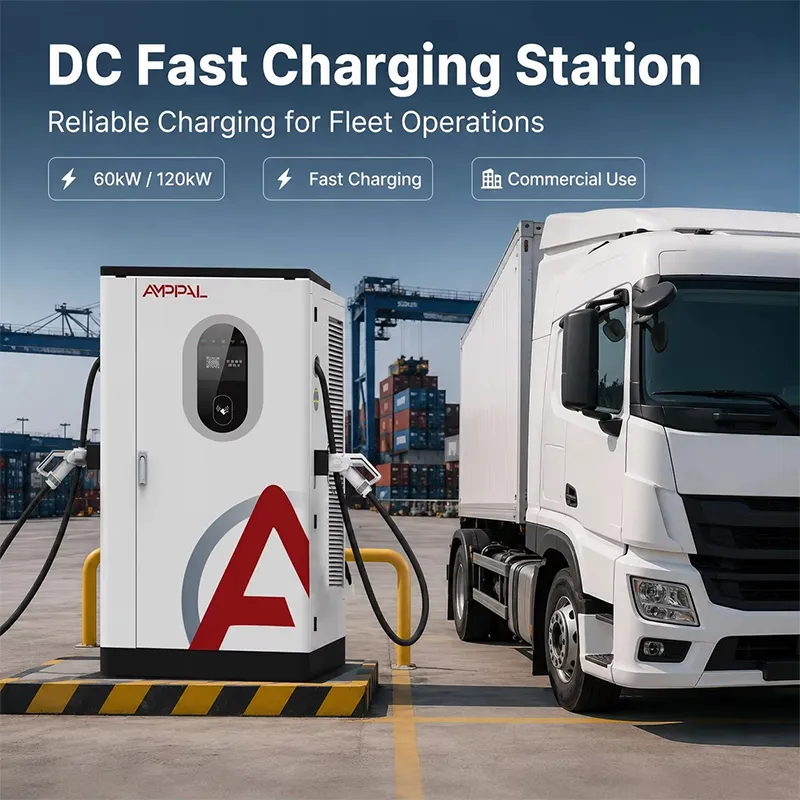

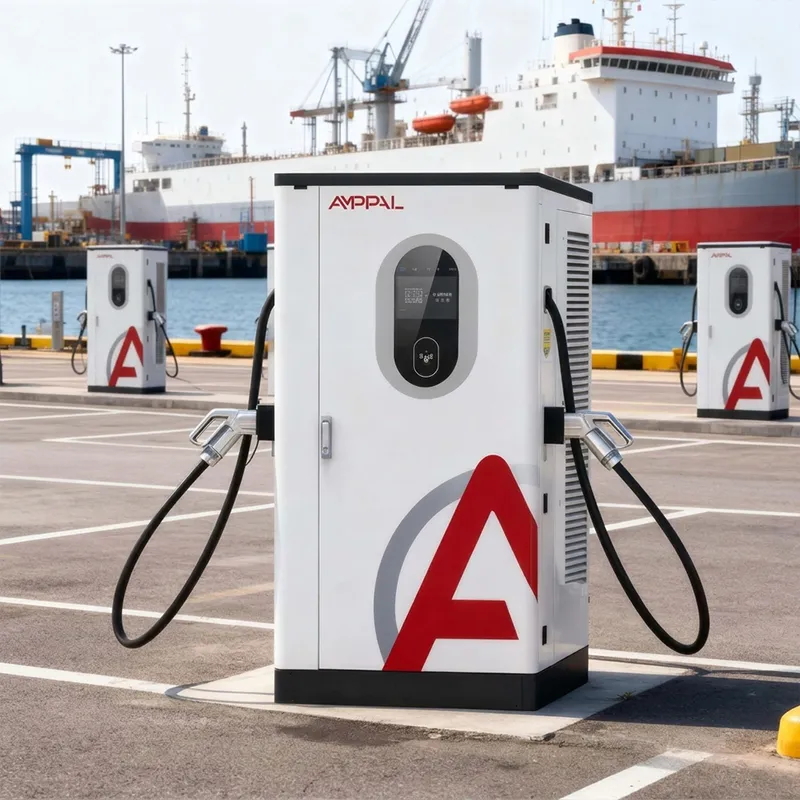

360 kW High-Power DC EV Laddstation för stora flotta depåer

Varför en laddare som tål dåliga nät säljer bättre utomlands

Fråga en installatör i Lagos, en platsingenjör i Almaty eller en hotellägare på Bali vad som dödar DC-laddare, och du får samma svar innan du avslutar frågan: nätet. Spänning som sjunker vid middagstid, frekvens som vandrar när ett dieselaggregat delar bussen, försvinner utan förvarning – de flesta snabbladdare byggda för snyggt europeiskt elnät att vikas inom sex månader.

AF-DC-360 konstruerades för dessa förhållanden. Dess ingångssteg accepterar AC380V ±15% och hela 45-65Hz bandet, så samma skåp som körs på 50Hz elnät i Riyadh körs på 60Hz nät i São Paulo och på ett 52Hz generatorset på ett byggläger — ingen ändring av firmware, ingen regional variant.

Fem tekniska val som gör den rutnättolerant

45-65Hz ingångsband: ingen omkonfigurering när du flyttar mellan 50Hz och 60Hz regioner; fronten spårar vilken frekvens som helst.

±15% spänningstolerans: ingång ner till cirka 323V och upp till cirka 437V håller DC-bussen vid liv där lantliga nät sjunker under kvällsbelastning.

Nominell uteffekt över bandet: många "bredtäckande" laddare minskar tyst utanför exakta 50/60Hz; denna enhet håller sin kurva från 45Hz till 65Hz.

IP54-skåp klassad -25°C till +50°C: platser med svaga galler har vanligtvis också ett hårt klimat, och kapslingen hanterar båda klagomålen på en gång.

OCPP 1.6/2.0 med separerad felloggning: ingångshändelser registreras förutom laddarfel, så din tekniker slutar skylla på fel sida av anslutningen.

95 % toppeffektivitet: på generatoraggregatet, där varje slösad kilowattimme kostar mer än elnätet, syns skillnaden i bränsleräkningen.

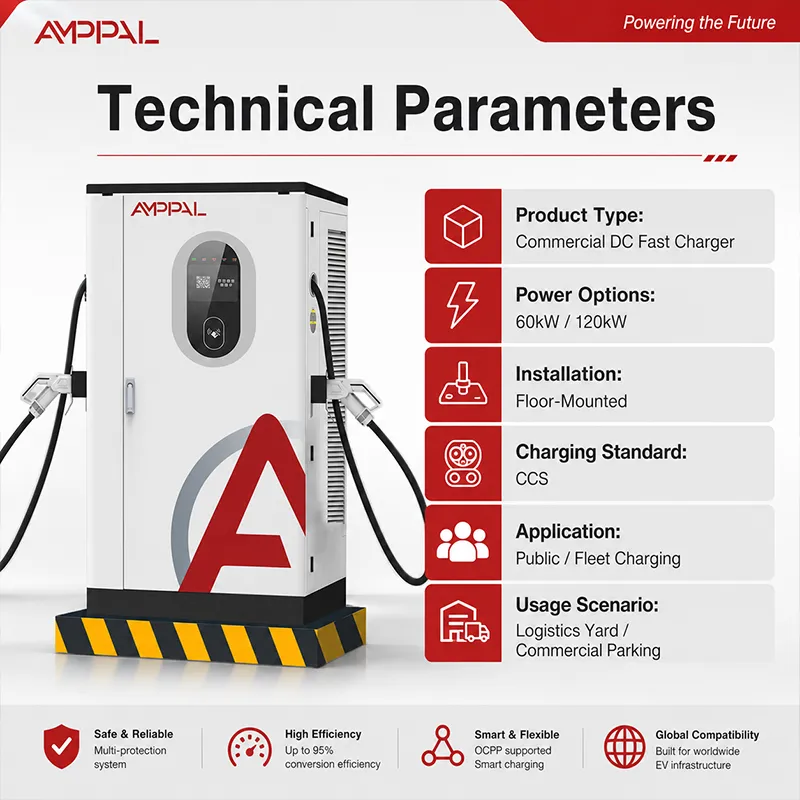

Tekniska specifikationer

Grids Detta skåp hanterar: 50Hz, 60Hz och allt däremellan

50Hz nät — Europa, Mellanöstern, större delen av Asien och Afrika: en standard trefasanslutning, ingen modifiering.

60Hz elnät — Nord- och Sydamerika, delar av Japan och Korea: samma enhet, samma firmware, ingen omvandlarbox.

Öar och mikronät — Karibien, Maldiverna, Filippinerna: frekvensdrift när belastningen stegar, och 45-65Hz-fönstret absorberar det.

Diesel- och gasgeneratoranläggningar — byggnadsläger, avlägsna gruvor, stationer byggda före nätförlängning: generatoraggregat håller 48-55Hz under belastningssvängningar; detta skåp snubblar inte.

Spänningssänkningsregioner – Afrika söder om Sahara, Centralasien, delar av Indonesien och Vietnam: toleransen på ±15 % bär sessioner genom kvällstoppen.

Inuti konverteringskedjan: AC In, Clean DC Out

Trefas AC går in i ingångssteget, där en aktiv frontändlikriktare omvandlar den till en stabil DC-buss. Styrkortet jämför linjefrekvens och spänning mot fordonets begäran hundratals gånger per sekund och justerar DC/DC-steget så att fordonet ser ren, reglerad DC oavsett vad nätet gör den minuten.

Bredfrekvensförmågan är inte en filterjustering; den finns i likriktarens kontrollfirmware. På ett drivande generatoraggregat tappar en fast 50Hz-laddare synkroniseringen och tappar uteffekten. AF-DC-360 håller likströmsbussen vid börvärdet eftersom frontänden låser igen till vilken frekvens som helst – 45Hz, 60Hz, 52,4Hz, likadant för den.

Utsignalen följer sedan BMS-handskakningen: DC200-1000V, upp till 200A, med den 7-tums pekskärmen som visar sessionsdata lokalt. En toppeffektivitet på 95 % mäts på DC-bussen – en siffra som spelar roll när varje kilowattimme kostar mer på diesel än på det nationella nätet.

Certifikat som öppnar tulldörrar

CE och CB markerar enheten för EU och större delen av Asien; TÜV-linjeinspektion täcker produktionsprocessen, inte bara ett utställningsprov.

UL-certifiering stöder nordamerikanska projekt och förenklar försäkringskraven på flera marknader.

CCC för inhemsk kinesisk försäljning; exportmappen innehåller alla tre deklarationshandlingarna.

45-65Hz-påståendet är testat, inte antaget: varje enhets ingångssteg svepas över hela bandet på en variabel frekvensförsörjning före sign-off.

Kapsling och fästelement klarar 96-timmars saltspray – relevant för kustområden i Afrika och Karibien.

Moduler klassade -30°C till +55°C cyklas på linjen, vilket ger skåpets -25°C till +50°C betyg verklig marginal på höglands- och ökenmarknader.

Åtta produktionsportar mellan komponent och färdig laddare

Port 1: stålramar är laserskurna och robotsvetsade på FANUC- och TRUMPF-linjerna som delas med våra AC- och DC-produkter.

Port 2: kapslingar passerar genom förbehandling och pulverlackering innan någon elektronik kommer nära dem.

Gate 3: likriktare och DC/DC-moduler är byggda på DC-monteringslinjen, hålls åtskilda från AC-produktion för ESD och renhetskontroll.

Gate 4: varje modul lasttestas ensam — utmatningsnoggrannhet, rippel, effektivitet på 20 %, 50 % och 100 %.

Gate 5: bänken med variabel frekvens sveper 45-65Hz och stegar inspänningen genom ±15%-fönstret på varje enhet.

Köpa för ett svagt nät? Kontrollera dessa tre saker först

Mät innan du köper: logga din webbplats spänning i en vecka. Om den rutinmässigt ligger under 340V vid kvällstopp, planera en kortare matarkörning eller byte av transformatorkran, eftersom även ±15 % tolerans har ett golv.

För det andra, kontrollera generatorset. Om du planerar att köra på diesel, dimensionera den till 1,5-2x laddarens dragkraft. Ett generatorset som är för litet jagar frekvens och spänning tillsammans, och inget ingångssteg kan fixa en matning som kollapsar.

Och det ärliga nej: om din webbplats inte har någon realistisk väg till stabil trefaskraft alls - inget nät, inget generatorset, bara enfas - är den här produkten inte för dig. Du behöver ett batteristödt eller solcellshybridsystem, och vi kommer att berätta det för dig istället för att ta beställningen.

Vad exportkunder får som lokala leverantörer inte kan matcha

40+ länder med leveranshistorik – Förenade Arabemiraten, Saudiarabien, Ryssland, Kazakstan, Uzbekistan, Kroatien, Tyskland, Frankrike, Malaysia, Thailand, Vietnam, Indonesien, Rwanda, Kenya, Sydafrika, Mexiko, Brasilien, Chile, Turkiet – och den listan informerar varje byggnad.

Ledtid på 15-20 arbetsdagar med datum i PO; MOQ är en enhet för första valideringsorder.

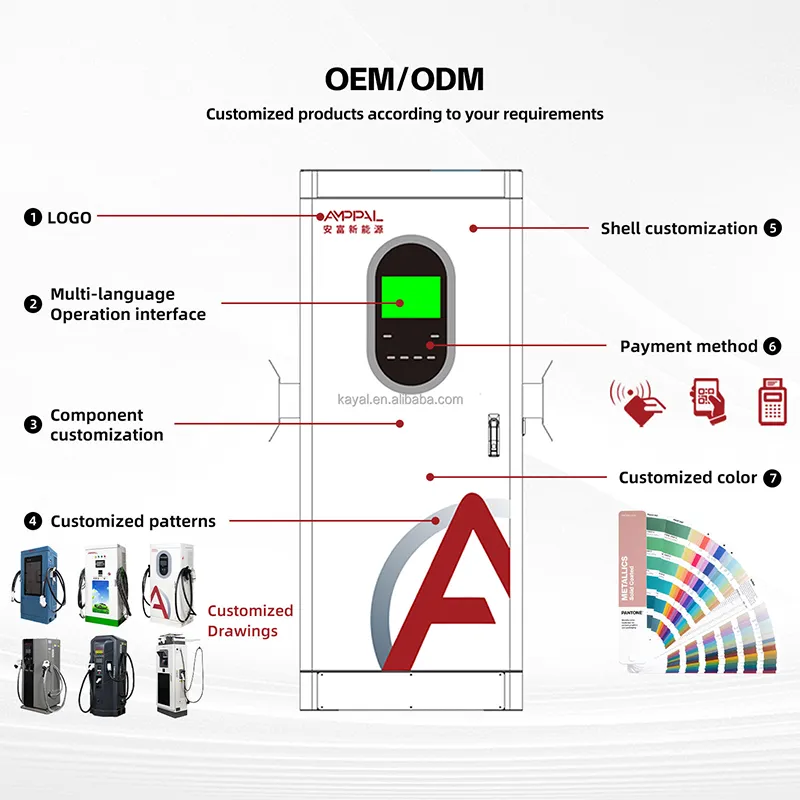

Kabellängd, kontaktstandard, färg och logotyp anpassade vid beställningstidpunkten; den bredfrekventa firmwaren är redan standard, inte en speciell begäran.

Certifikat skickas i exportmappen – CE, TÜV, UL, CB, CCC – plus fullständig OCPP-dokumentation för ditt programvaruteam.

Referenser: NEOM-projektet med 500 vätskekylda enheter, Sime Darby i Malaysia, RHG Enerturk i Turkiet — sajter som testar laddare på nät som inte förlåter.

Hur vi packar och skickar till 40+ länder

Skåpet lämnar fabriken på en pall med gaffeltruckkanaler och går sedan in i en plywoodlåda med hörnskydd av skum och ett vattentätt hölje. För sjöfrakt lägger vi till torkmedel och ett luftfuktighetsindikatorkort - en månad i en container som korsar ekvatorn är ett eget klimat.

Vi skickar FOB Ningbo eller CIF till din hamn. Exportpaketet innehåller den kommersiella fakturan, packlistan, konossementsupporten och CE/TÜV-deklarationerna, så att din tullmäklare kan föranmäla medan fartyget fortfarande är till sjöss.

Blandad last är rutin: en 20 fots container tar flera skåp plus reservmoduler och kablar. Vi samordnar pallplanen med din skotare så att ingenting ligger på kajen och väntar på pappersarbete.

Fältservice när du är en 14-timmars flygresa bort

Tvåårsperiod. Där nätkvaliteten är dålig tar front-end likriktaren missbruket; vår garanti täcker det utan argument om leveransvillkor.

Reservmoduler och kort lagerförs och skickas inom 3-5 arbetsdagar; en extra likriktarmodul som hålls på plats håller stilleståndstiden under ett skift.

Fjärravläsning av fel via OCPP: våra ingenjörer drar loggen, separerar ingångshändelser från laddarfel och vägleder din tekniker genom videosamtal.

En idrifttagningsguide skriven för lokala elektriker - vi lärde oss att "antag att en utbildad installatör" misslyckas på marknader där detta är den första DC-laddaren på nätet.

Årlig granskning för större anläggningar: frekvenströsklar, nedställningskurvor och OCPP-slutpunkter kontrolleras och uppdateras på distans.

Fem arbetsvanor som dödar laddare på svaga nät

Fel: delar mataren med en stor motor som startar hårt och ser en brownout vid varje start. Höger: ge laddaren en egen matare eller en mjukstartskompis; ingångstolerans överlever fall, inte kontinuerlig missbruk.

Fel: kör en dieselgenerator med minimal belastning "för att spara bränsle" och förväntar sig stabil frekvens. Höger: ladda generatorn ordentligt eller lägg till en batteribuffert; frekvens under 45Hz är utanför alla toleranser.

Fel: att sätta skåpet i ett stålskjul utan luftflöde och skylla på nätet när nedstämpling börjar vid middagstid. Höger: följ ventilationslayouten; 95 % verkningsgrad avvisar fortfarande 5 % som värme.

Fel: antar att 50Hz och 60Hz behöver olika produkter. Höger: beställ ett artikelnummer — firmware spårar 45-65Hz automatiskt — men berätta för oss din region så att fabriksbänken testar vid den frekvensen.

Fel: stoppar ingångsspänningsloggen efter installationen. Höger: fortsätt logga; när nätet driver värre med tiden - en ny fabrik uppströms, en åldrande transformator - berättar loggen innan laddaren gör det.

Röster från tre marknader med utmanande kraft

Hotell- och köpcentrets ägare i Bali, Indonesien: "Vår ö-rutnät sjunker varje kväll när luftkonditioneringsbelastningen slås på. 360:an gick igenom sessioner som den gamla laddaren skulle ha avbrutit. OCPP-instrumentpanelen är endast engelsk - vår personal lärde sig det, men en Bahasa-guide skulle ha sparat en vecka."

Motorvägsstationsoperatör i Kazakstan: "Vi kör på elnätet med dieselbackup. När generatorn tar över ligger frekvensen runt 52Hz och brukade släcka våra tidigare enheter. Det här skåpet blinkade inte ens. Irritationen: skärmbländning på sommaren; vi monterade en enkel huv."

Logistikföretag i Kenya: "Nairobis elnät är användbara men sjunker hårt vid 18-tiden. Vi köpte två enheter efter att ha testat en i tre månader. Det enda felet var ett fläktlagerljud i vecka 30; reservdelen skickades på fem arbetsdagar.

Frågor om rutnät och kompatibilitet Köpare frågar oss

F: Kommer samma skåp att fungera på 50Hz och 60Hz nät?

A: Ja. Ingångssteget täcker 45-65Hz, och fabriksbänken sveper hela bandet innan leverans.

F: Hur dålig kan spänningen bli?

S: AC380V ±15%, alltså ungefär 323V till 437V vid ingångsterminalerna; under det skyddar skåpet sig själv snarare än att skada sig själv.

F: Kan den köras på en dieselgenerator?

S: Ja, om generatorset är dimensionerat till 1,5-2x laddarens dragkraft och håller frekvensen inom 45-65Hz under belastning.

F: Vad är utgångsområdet?

A: DC200-1000V vid 0-200A, 95% toppeffektivitet; den tjänar både 400V och 800V fordon.

F: Vilka kontakter finns tillgängliga?

A: CCS1, CCS2, GB/T, CHAdeMO och NACS — ange din mix vid beställning; kabellängd är en rad.

F: Vilken certifiering följer med exportenheter?

S: CE-, TÜV-, UL-, CB- och CCC-dokumentation levereras i exportmappen.

F: Vad är ledtiden och lägsta beställning?

A: 15-20 arbetsdagar, MOQ en enhet.

F: Ogiltigförklarar dålig nätkvalitet garantin?

S: Nej. Två års standard, inklusive ingångssteget; vi loggar indatahändelser så att diagnosen förblir ärlig.
