360 kW Multi-Gun Ultra-Fast EV Laddningsstation för Highway Charging Hubs

Vad ett 360 kW skåp kräver av platsen runt det

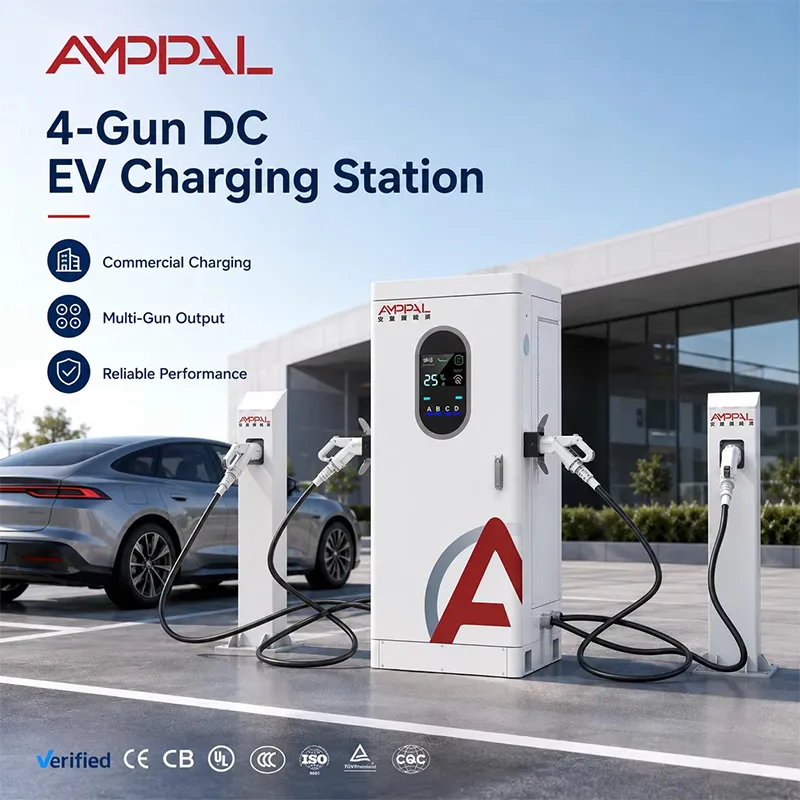

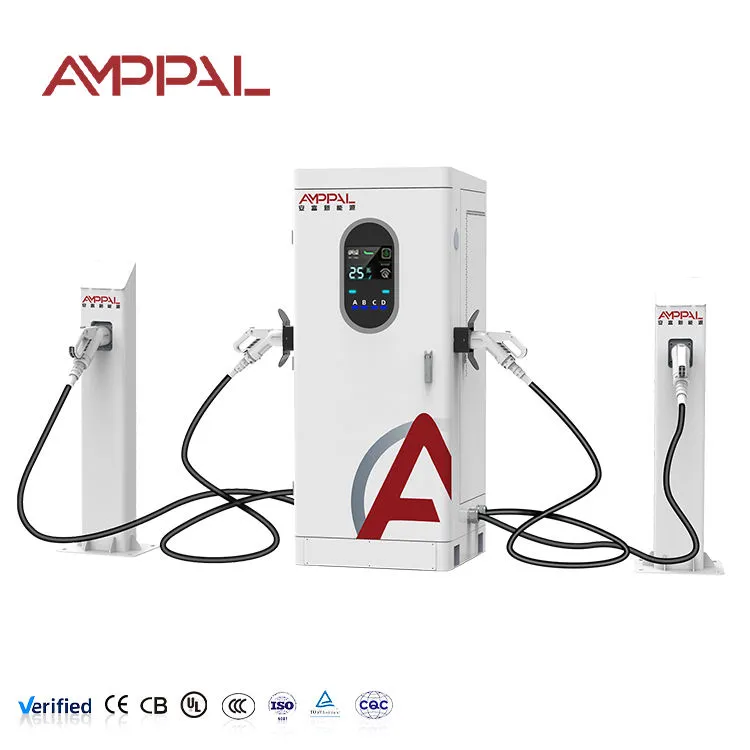

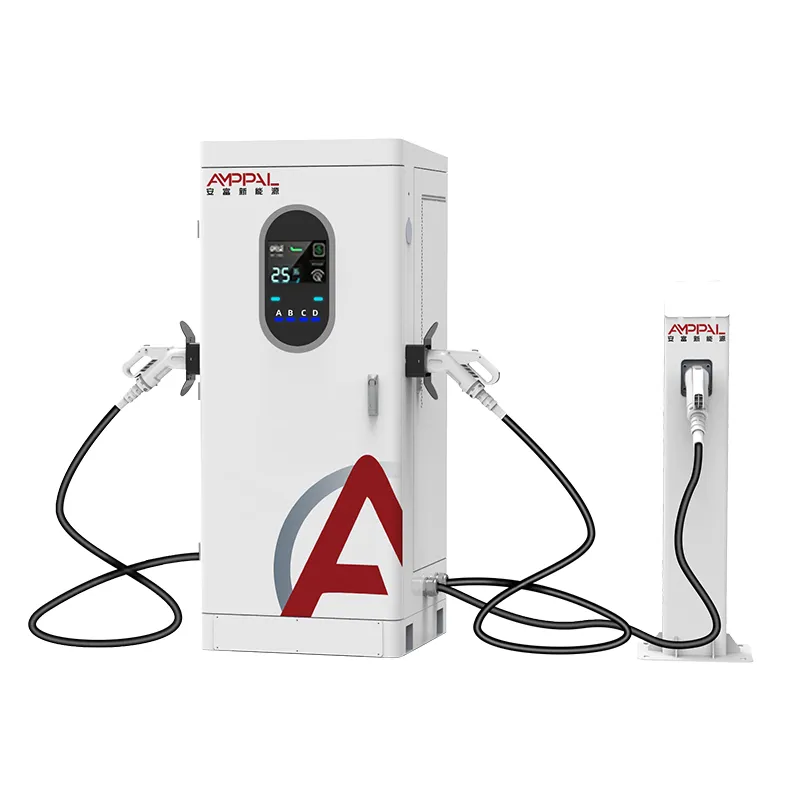

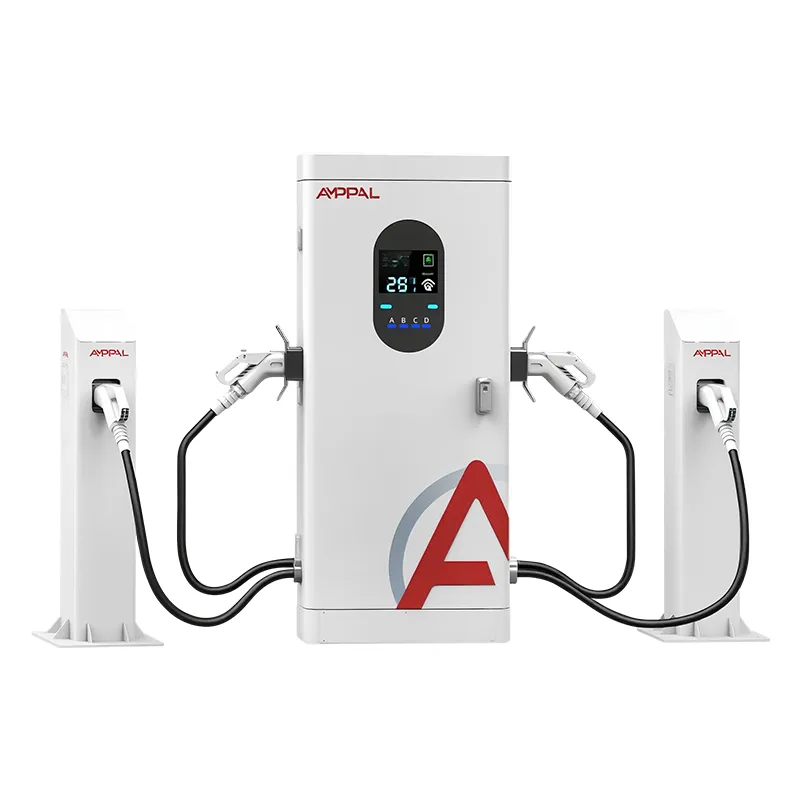

Innan den första kabeln dras, tvingar ett 360kW skåp en platsägare att svara på en fråga som de flesta installatörer undviker: var kommer energin ifrån vid full belastning? AF-DC-360-Y-D-Z-4-H är en fyra-kans integrerad DC-laddare som drar upp till 360kW från en AC380V-matning och fördelar den över positionerna A/B/C/D. På papper är det en laddare; i praktiken är det en liten transformatorstation med pekskärm. Skåpet kommer gärna att kräva sin fulla input - frågan är om din transformator, matare och tariffstruktur kan ta smällen utan dramatik.

Det är därför den här sidan är skriven för projektingenjörer och platsägare, inte bara för inköp: ingångskapacitet, efterfrågeavgifter, termiskt beteende vid full effekt med fyra pistoler och LED-ljusbandets roll i en stor del. Få dessa fyra rätt och skåpet är tråkigt pålitligt. Få dem fel och varje månadsräkning är en överraskning.

Designbeslut som spelar roll vid full laddning med fyra kanoner

Hela 360 kW kan nås men sällsynt: vid 250A-taket tar en ensam 800V-bil upp till 200kW; den fulla poolen visas när flera 800V-fordon laddas tillsammans — design för genomsnittet, inte marknadsföringsnumret.

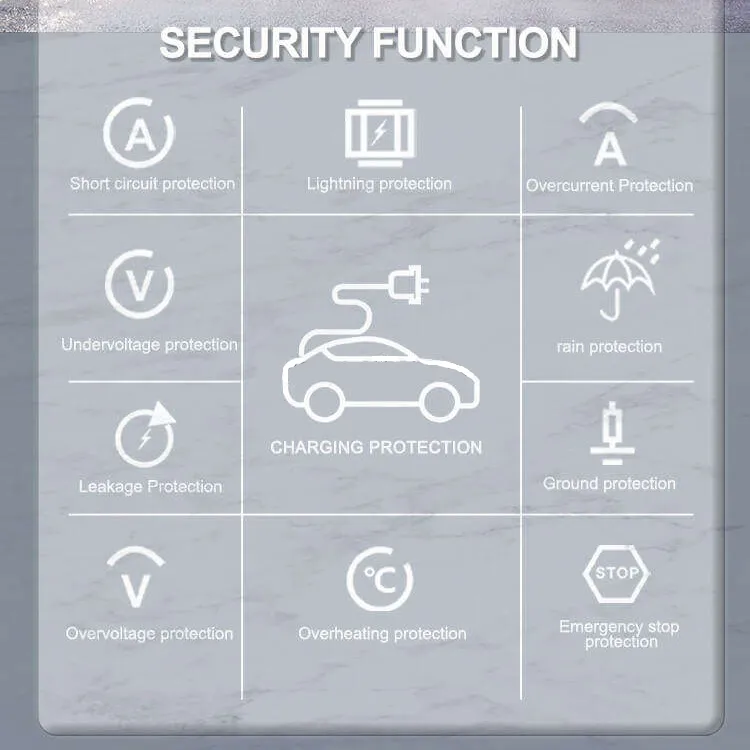

OCPP 1.6/2.0 lasthanteringsskydd drar totalt från backend, så att skåpet kan leva på en matning som är mindre än 360 kW.

Förvaringsvänligt: ​​skåpet spelar bra med batteribuffertar — ladda bufferten under lågtrafik, låt den bära morgonrusningen, minska efterfrågan.

Nedstämpling publiceras, inte upptäckt: den termiska kurvan anger vilken effekt som är hållbar vid 50C omgivning med alla fyra pistolerna varma.

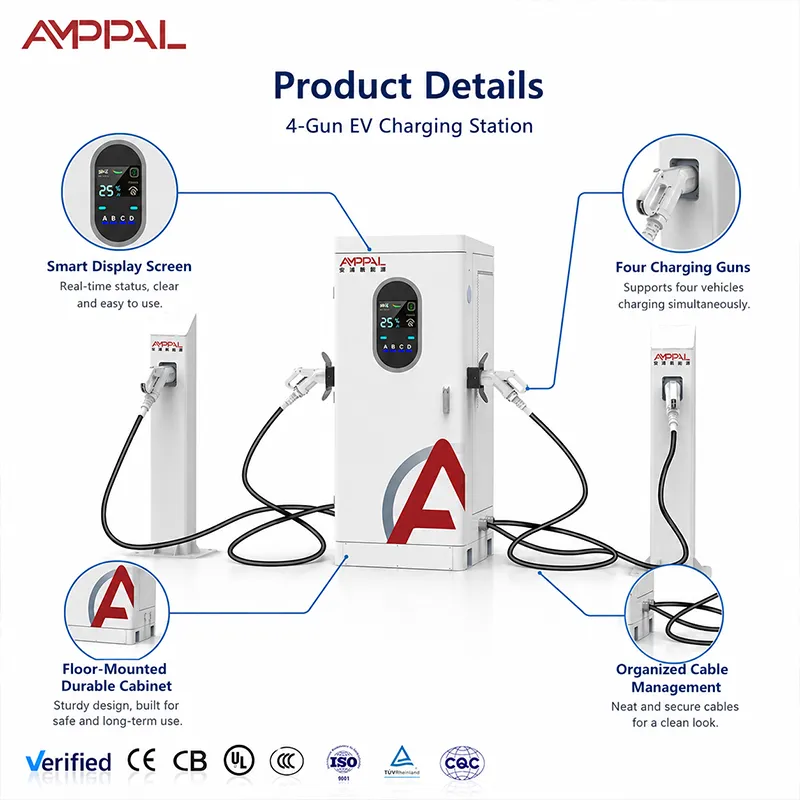

LED-ljusbandet fungerar som skyltning på natten: färgtillstånd (tomgång/laddning/fel) läses från 30 meter, så förare slutar cirkla.

Mätning per pistol och full OCPP-telemetri ger energiledningssystem som navoperatörer lever i.

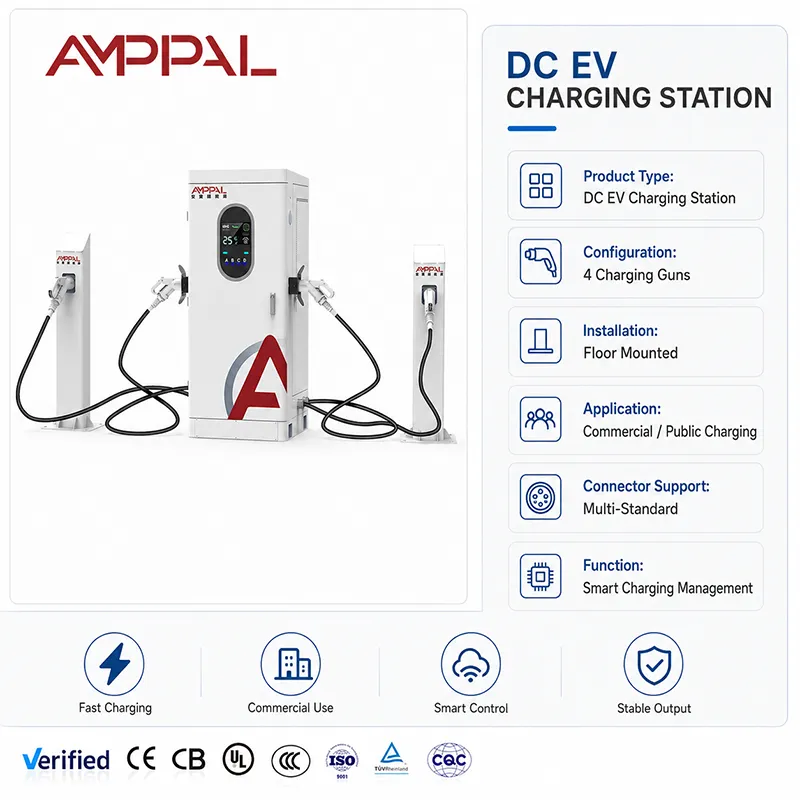

Tekniska specifikationer

Där ett 360 kW skåp hör hemma (och där det inte gör det)

Motorvägsservicetorg med rejäl transformatorbudget och 24-timmarstrafik.

Stadsflottans nav som elektrifierar dussintals fordon över natten, med solenergi eller lagring på plats.

Logistik- och godsöverföringspunkter där lastbilar och skåpbilar anländer i vågor.

Flygplats- och bussterminalens förgårdar med lång uppehållstid och hög genomströmning.

Inte för anläggningar under 250 kW tillgänglig inmatning – skåpet är ärligt om vad det behöver, och det borde platsen också vara.

Termisk strategi och nedstämpling under full effekt

Skåpet drar bara 360kW när platsen tillåter det och fordonen begär det. Inuti kyler forcerad luft kraftmodulerna, med intaget på den ventilerade sidan; regulatorn övervakar modultemperaturerna kontinuerligt och trimmar uteffekten längs den publicerade nedstämplingskurvan innan något löser ut. En varm augustieftermiddag vid 50C kan se att produktionen begränsas under nominellt - en avsiktlig handel, inte ett misslyckande.

Nätsidan, aritmetiken är enkel: 360kW på en 380V trefasmatning betyder ungefär 550A nätström vid full belastning, vilket avgör din brytare, kabeltvärsnitt och transformatorhöjd. De flesta navplatser matar skåpet från en 400-500kVA transformator eller delar upp platsen över två flöden. OCPP belastningshantering kan också locka skåpet till, säg, 300 kW under fönster med toppbelastningar medan en batteribuffert täcker resten - skåpet behandlar locket som den nya summan och delar den mellan upptagna pistoler.

LED-bandet förtjänar sin behållning på denna skala. På en mörk, livlig förgård berättar dess färg och blinkande mönster för en förare från 30 meter vilken pistol som är ledig, vilken laddar, vilket är fel. Färre cirkulerande varv innebär kortare köer, och OCPP-data per pistol låter dig kontrollera bandets effekt på genomströmningen efter en månad.

Certifieringsspåret på ett skåp i navskala

Testning av komplett skåp: EMC, dielektrisk beständighet, skyddande jordning — filen som din nätoperatörs tekniker faktiskt kommer att öppna.

96-timmars saltspray på hölje och vapen; kustnära platser tar detta på allvar.

En 50C termisk blötläggning med nedstämplingsdata publicerade bredvid.

IP54 inträngningsverifiering på tätningar och packningar.

CE, TUV, UL, CB, CCC-ström, plus serialiserade testposter per enhet.

Fabriksgenomgång: Där 360 kW skåpet är byggt

1. TRUMPF laserskärning och CNC-böjning i Yueqing; pulverlackering med satsvis salt-sprayprovtagning.

2. PCBA på den dedikerade DC-linjen, separat från AC-enheten.

3. Momentstyrd samlingsskena och effektmodulintegrering — vid 360 kW är en lös skarv en brandrisk, så varje skarv registreras.

4. Fyra-kans ledning med per-position kontaktorer och mätning.

5. Firmware flash och OCPP-handskakning mot en testbackend, inklusive lasthanteringsskript.

6. Fullast inbränning på en motståndsbank med loggar per enhet.

7. Slutlig QC och serialisering.

8. Packning — standardledtiden är 15-20 arbetsdagar, och den årliga kapacitetslinjen på 1 miljon enheter håller stora beställningar i tid.

Att välja ett navskåp: ström, nät och allt däremellan

Börja med gallret, inte skåpet. Fråga vad din anslutning kan leverera kontinuerligt, inte vad den kan överleva i en minut. Om svaret är under 300kW, bör ett 360kW-skåp köras med OCPP-lock eller lagring — eller så bör du storleken ner till 240kW och spendera de sparade pengarna på en andra enhet senare.

Där detta skåp är fel svar: en plats som ser ett fordon åt gången behöver inte fyra vapen; en webbplats utan en transformatoruppgraderingsväg kan inte vara värd för den ärligt; och en webbplats vars taxa straffar hög samtidig efterfrågan behöver lagrings- och takplanen undertecknad före köpet, inte efter den första fakturan.

Upphandlingsanteckningar för stora navprojekt

Hubprojekt lever eller dör på dokumentation: CE-, TUV-, UL-, CB-, CCC-certifikat plus serialiserade testposter levereras med beställningen, och vår exportdesk förbereder hela dokumentuppsättningen för 40+ länder.

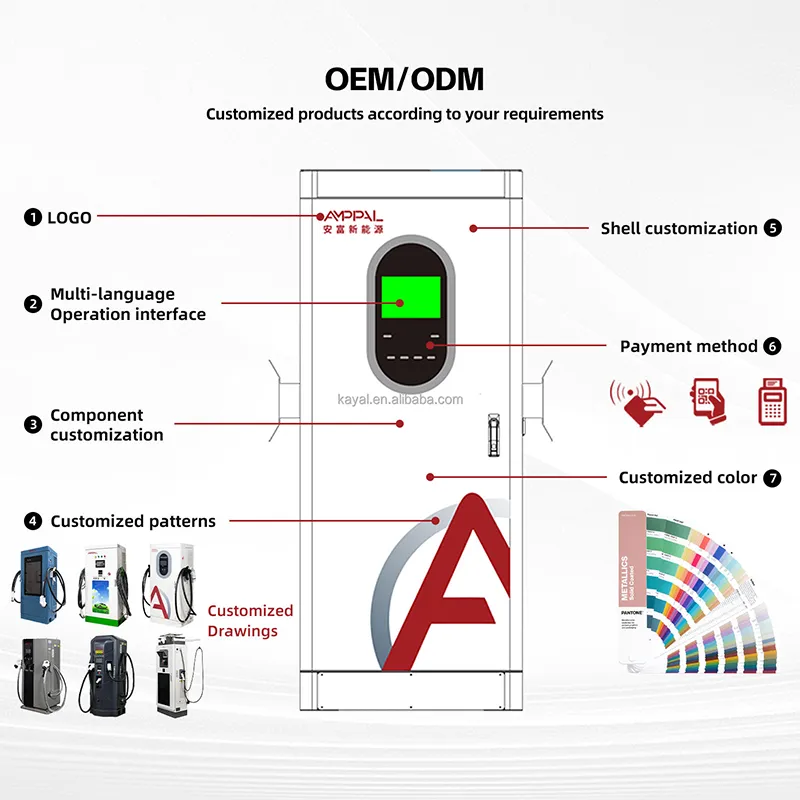

OEM/ODM i navskala: företagsdesign, namngivning av backend, kontaktkonfiguration per position (CCS1/CCS2/GB/T/CHAdeMO/NACS) vid beställningstidpunkten.

15-20 arbetsdagars ledtid med produktionstider för beställningar med flera enheter; MOQ-villkor per modell i offerten.

Fabriken är operatören: 200+ stationer som drivs av vårt eget team och 500 vätskekylda enheter levererade för Saudi NEOMs gröna väteprojekt – referenser i navskala, inte bara labbdata.

En 260-personers "liten jätte"-specialist grundad 2014 i Yueqing, exporterande till 40+ länder — en fabrik, en ansvarig ägare.

Fraktplanering för utbyggnader i Hub-Scale

Varje skåp skickas upprätt i en trälåda nära 2,0 x 0,95 x 1,0 m med skumskurna pistolfack; bruttovikt och lådmått finns på packlistan före avsändning. Utrullningar av nav av flera skåp delar en produktionsplats och ett leveransfönster.

Containerstuvning bekräftas per beställning - sex lådor i rad per 40 fot HQ enligt vår standardplan, kontrolleras på nytt mot faktiska dimensioner varje gång. Reservmoduler och pistolsatser färdas i samma behållare för att hålla ihop idrifttagningsdelar.

Handelsvillkor FOB, CIF, CFR eller DDP från Yueqing med fullständiga exportdokument. För navprojekt tillhandahåller vi även installationsunderlaget: kopplingsschema, grundritning och konfigurationsguide för lasthantering.

Supportstruktur för navoperatörer

Två år per skåp. I hub-skala rekommenderar vi att du håller en reservmodul och en pistolenhet på plats istället för att vänta på frakt.

48-timmars utskick av lagerförda reservdelar från Zhejiang när reservdelen på plats används.

Fjärrstyrd OCPP-diagnostik och stöd för fast programvara; lasthanteringsskript anpassade med våra ingenjörer.

Kvartalsvis underhållsfönster: filterrengöring, återmoment för samlingsskenorna, alla fyra pistolkontakter inspekterade.

Driftsättningsövervakning via videosamtal, plus ett driftöverlämningsdokument för din skiftpersonal.

Driftregler på platsnivå för 360 kW

Fel: att låta kabinettet köra obegränsat in i en taxa med brutala efterfrågeavgifter. Höger: ställ in OCPP-belastningstak per tidsfönster — energin kommer senare, räkningen krymper.

Fel: blockering av insugssidan med skyltar eller pollare. Höger: 40 cm fritt utrymme och en månatlig filterkontroll; luftflödet är kylsystemet.

Fel: förväntar sig hela 360kW vid 50C omgivningstemperatur. Höger: läser reduktionskurvan i manualen och berättar för webbplatsteamet vad August verkligen levererar.

Fel: Parkera reservmodulen var som helst fuktig. Höger: förvaring av reservdelar inomhus; en fuktig modul installerad månader senare misslyckas tidigt och skyller på laddaren.

Fel: att använda LED-bandets färger som dekoration. Till höger: standardisera färgens betydelser på skyltar så att nattförare läser dem direkt.

Operatörsanteckningar från högkapacitetshubbar

En motorvägsoperatör i Saudiarabien kopplar ihop skåpet med en batteribuffert och solel på taket. Under högsäsong bär bufferten morgonrusningen medan rutfodret håller sig under locket; han krediterar OCPP lasthantering för att ha hållit efterfrågeräkningen platt. Hans klagomål: vid 50C minskar skåpet tidigare än han förväntade sig - manualens kurva var rätt, men han önskade att försäljningen hade lett med det.

Ett logistiknav i Tyskland kör lastbilar och skåpbilar genom två skåp. LED-bandet minskar cirkulerande nattetid mätbart - förare siktar på den gröna stapeln istället för att läsa skärmar. Mindre problem: den första containerns lådor hade inga lyftöglor, så hans besättning riggade remmar; vi lade ögon till senare leveranser.

En stadsdepå i Turkiet integrerade kabinettet med sitt energiledningssystem; OCPP-data per pistol matar nu månatliga flottakostnadsrapporter. Det lilla gnället: firmwareuppdateringar behöver ett underhållsfönster, vilket en 24-timmarsdepå måste planera runt - schemaläggning av fjärruppdateringar finns på vår färdplan.

Vanliga frågor om nav och rutnät

Q: What transformer do I need for a 360kW cabinet?

S: Planera för en fulllastlinjeström på ungefär 550A på en 380V-matning; de flesta anläggningar använder en 400-500kVA transformator eller uppdelad på två flöden. Bekräfta lokal spänning och kod innan du beställer.

F: Kan skåpet köras på en mindre anslutning?

S: Ja — OCPP-lasthanteringsskyddet begränsar det totala draget från backend, så att skåpet kan arbeta på, säg, en 250 kW-kvot genom att gasa under toppar. Du köper hela skåpet och odlar gallret senare.

F: Hur går förvaring ihop med detta skåp?

S: Ladda batteriet under lågtrafik, ladda ur det i morgonrusningen och låt skåpets lock hålla nätdragningen under tröskeln för laddningsbehov. Våra ingenjörer kommer att granska kontrollschemat med din integratör.

F: Överhettas skåpet med fyra pistoler med full effekt?

S: Styrenheten trimmar längs den publicerade reduktionskurvan innan någon tripp. Vid 50C omgivningstemperatur kanske hela 360kW inte är hållbart för långa sessioner; manualens kurva berättar vad du kan förvänta dig.

F: Vad är det faktiska maxvärdet för enbil?

S: Begränsad av 250A-taket: cirka 200kW vid 800V, cirka 100kW vid 400V. Hela 360kW visas bara när flera 800V-fordon delar poolen.

F: Vilka kontakter kan jag konfigurera?

A: CCS1, CCS2, GB/T, CHAdeMO och NACS, tilldelade per position vid beställningstidpunkten. Blandade konfigurationer för blandade flottor är standard.

F: Vilka reservdelar bör ett nav ha på plats?

S: En kraftmodul och en pistolenhet per skåp är vårt råd; båda är hot-swappable och täcks av den tvååriga garantin, med 48-timmars leverans när lagret på plats tar slut.

F: Ledtid och dokument för en utrullning av 3-5 skåp?

A: 15-20 arbetsdagar från insättning; lådor skickas i ett fönster med fullständiga exportdokument, serialiserade testprotokoll och installationsunderlaget.
