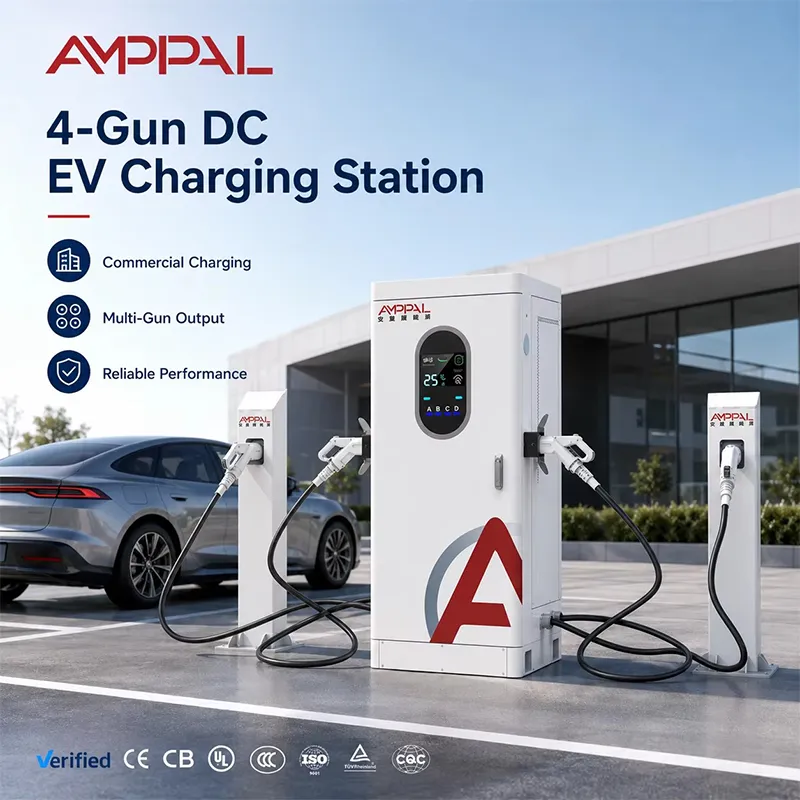

160 kW Multi-Connector DC Fast EV Laddningsstation för kommersiella flottor

Vad 160 kW fördelat på fyra pistoler köper dig

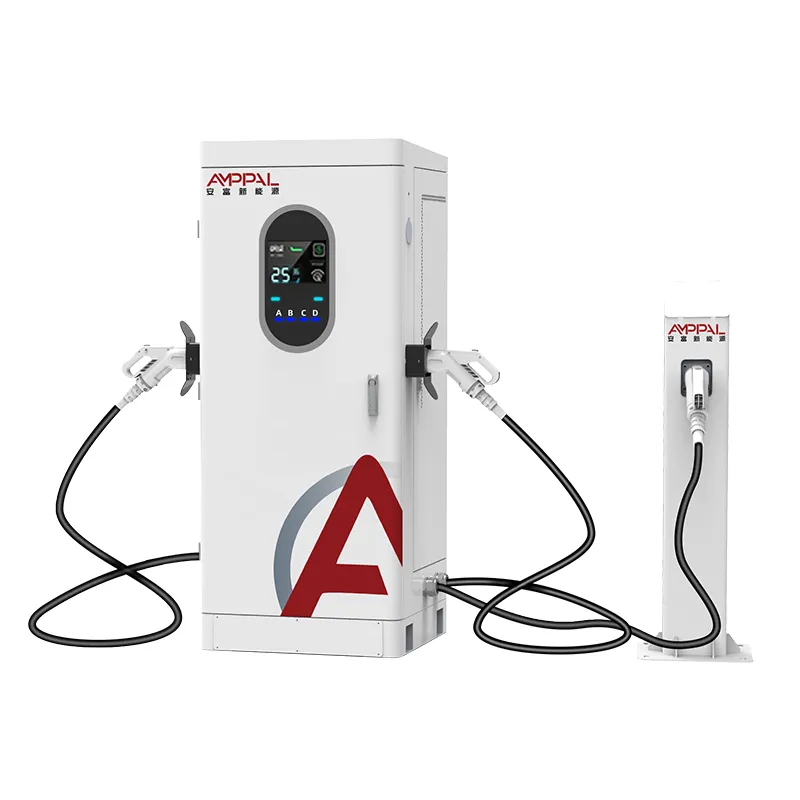

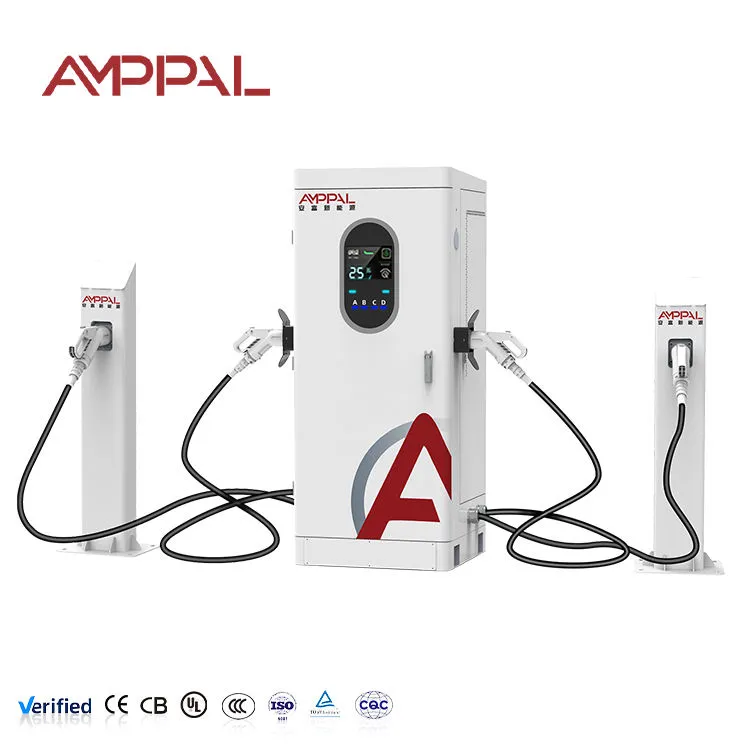

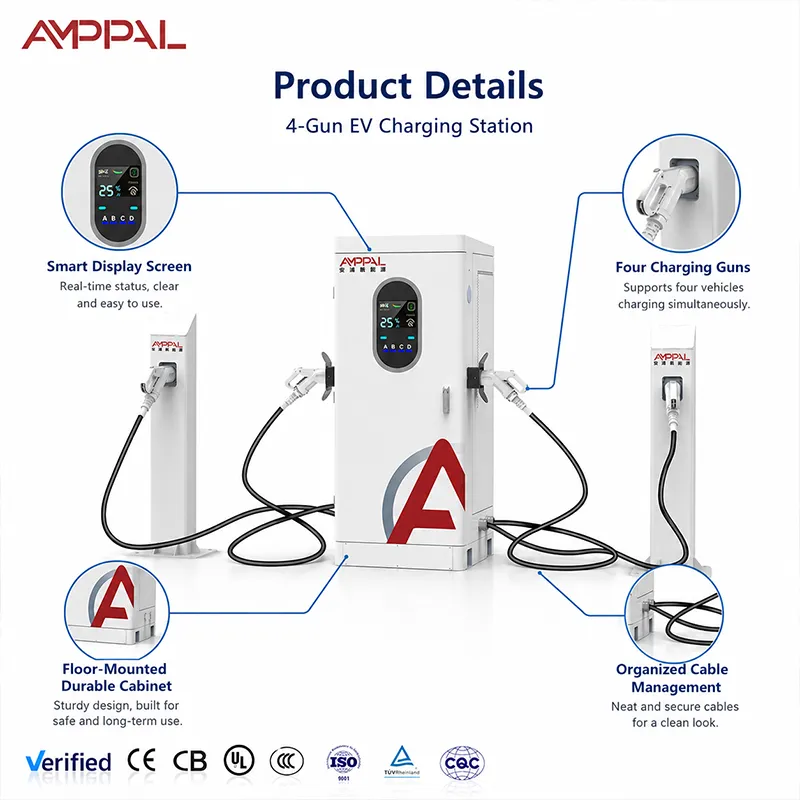

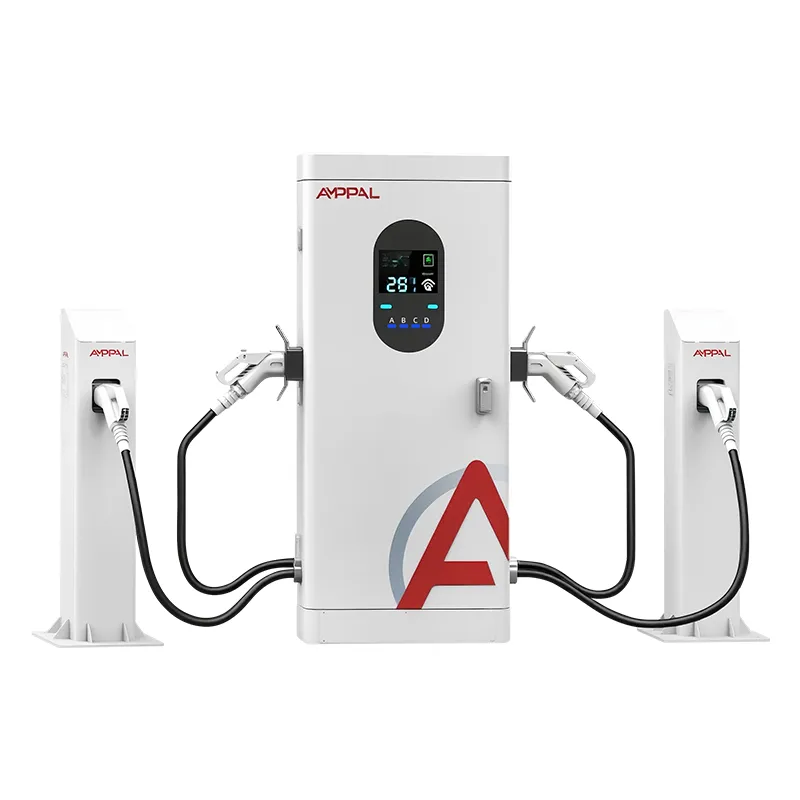

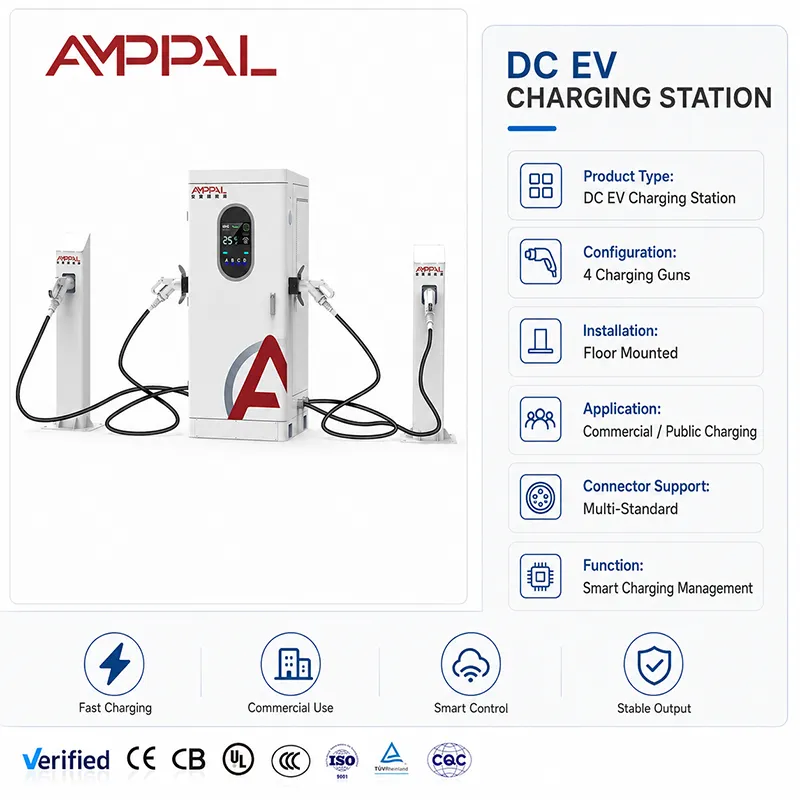

De flesta stationsbyggare börjar med fel fråga: "hur stor är laddaren?" istället för "hur många fordon per dag måste den tjäna?" Den här sidan gör den aritmetik som en bankman skulle göra innan han skrev på. AF-DC-160-Y-D-Z-4-H är ett integrerat DC-skåp med fyra pistoler — 160 kW effekt, positioner A/B/C/D, en 380 V-ingång — och hela dess ekonomiska argument är att antalet pistoler, inte toppeffekt, sätter ditt intäktstak. En enda 160 kW pistol tjänar en bil i taget.

Se det som en kapacitetsförsäkring. Bilarna som anländer till en riktig station är ett lotteri: en taxi som vill ha 40 minuter, en pendlare som vill ha 20, en lastbil som vill ha 90. En envapenenhet serialiserar det lotteriet — varje bil väntar på sin tur.

De ekonomiska argumenten för fyra vapen istället för en

Samma effekt, upp till fyra samtidiga sessioner: detta skåp och en enkelpistol på 160 kW drar samma matning; skåpet stoppar bara en bil från att blockera hela kön.

Pistolanvändningen ökar eftersom ribban för att ockupera ett vapen är lägre: vilken bil som helst kan ta vilken position som helst, medan en 800V-enbart snabbfil avvisar äldre 400V-bilar direkt.

Den genomsnittliga väntetiden sjunker utan att köpa mer nät: köteori i praktiken — fyra korta tjänster slår en lång tjänst för samma energi.

Intäktsmålen per pistol är lättare att nå: 160 kW dividerat med fyra pistoler är 40 kW i genomsnitt per position, och en dag med stadiga sessioner betalar tillbaka bättre än samma kWh med en pistol.

Lägre installationskostnad per betjänat fordon: ett skåp, en matare, en grund, en OCPP-registrering – jämfört med två envapenenheter.

250A-taket är generöst nog: vid 400V kan en ensam pistol dra 100kW; vid 800V tar en ensam bil upp till 160kW. Poolen är sällan flaskhalsen i blandad trafik.

Tekniska specifikationer

Webbplatstyper där vapenräkningen slår enhetseffekten

Arbetsplats och depåparkering där bilar sitter i 30-90 minuter — uppehållstiden är tillräckligt lång för att 40kW i genomsnitt inte är en kompromiss.

Kommunala trottoarkanter eller stormarknader med oförutsägbara ankomstskurar.

Platser med ett hårt nätlock: 160kW är ofta det största draget som en blygsam ersättning tolererar utan en transformatoruppgradering.

Franchise-bränslestationer lägger till sina första EV-öar på befintlig elektrisk kapacitet.

Varv vars fordon är 400V-klass; layouten med fyra pistoler håller alla fordon laddade utan högspänningsfil.

Hur en 160 kW pool tjänar fyra fordon i följd

Skåpet håller poolen på totalt 160 kW och delar ut den enligt regeln du anger - först till kvarn-först till kvarn, till och med delad eller prioritet. Under jämn delning, fyra ockuperade kanoner går vardera nära 40kW; en 50 kWh-bil som går med i 40 % laddningsläge går på ungefär 60-75 minuter.

Pengardetaljen är användningen. En enpistolladdare på 160 kW tjänar ingenting när den inte är igång; detta skåp tjänar något när någon av fyra positioner är upptagen. Kör aritmetiken med din egen taxa: 40 sessioner om dagen med i genomsnitt 20 kWh vardera är 800 kWh genom skåpet.

Sessionsdata kommer tillbaka per pistol över OCPP 1.6/2.0, så du tittar på användningen vecka för vecka och flyttar tilldelningsregler när en position underpresterar. Den återkopplingsslingan är skillnaden mellan att äga en laddare och att äga en intäktslinje.

Vad våra testrapporter faktiskt täcker

EMC- och dielektriska tester i hela kabinettet, inte prover endast för moduler – filen som en europeisk anbudsansvarig faktiskt vill läsa.

96-timmars saltspray på IP54-kapslingen och pistolhusen, med foton i rapporten.

En 50C termisk blötläggning som visar var produktionen minskar, så platsplanen upptäcker aldrig gränsen i augusti.

IP54 intrångsverifiering på tätningar och packningar, plus mekanisk stöt på kapslingen.

CE-, TUV-, UL-, CB- och CCC-certifikat är aktuella och tillgängliga på begäran, med den serialiserade as-built-testposten per enhet.

Hur 1 miljon enheter per år av kapacitet håller ledtiderna på 15-20 arbetsdagar

1. Plåt: TRUMPF laserskärning och CNC kantpressar i Yueqing; kapslingen börjar som en spole av stål, inte en katalogdel.

2. Pulverlackering med satsvis saltsprayprovtagning.

3. PCBA på den dedikerade DC-linjen — AC- och DC-monteringsgolv är separata, så verktyg och renlighet blandas aldrig.

4. Samlingsskena och kraftmodulmontering med vridmomentstyrda verktyg; varje led registreras.

5. Fyra pistolledningar: kontaktorer per position, mätning och dragavlastning.

6. Firmware- och OCPP-handskakningstestning mot en testplattform.

7. Fullast inbränning på lastbank, loggas per skåp.

8. Slutlig kvalitetskontroll, serialisering och överlämning till packning — det är därför standardpriset säger 15-20 arbetsdagar, och varför vi vanligtvis slår det.

Storleksguide: När 160kW slår 2x80kW eller en enda 160kW

Jämför tre alternativ på din webbplats. En envapen 160 kW: billigaste skåp, bästa enbilsupplevelse, sämsta köbeteende. Två 80kW envapenenheter: två banor, men vardera kapslar nära 80kW och du betalar för två matare och två fundament. En 160 kW fyrkanon: fyra banor från en matare; en ensam bil får fortfarande upp till 160kW (250A tak tillåter vid 800V).

När det inte gör det: om alla dina förare är lastbilar som behöver 150 kW plus per session, är fyra 40 kW-snittbanor fel form — köp dedikerade stora enheter. Om sessioner måste avslutas under 15 minuter, är det inget i 160kW-klassen som fixar det. Och om din webbplats aldrig ser mer än två bilar samtidigt, kostar en tvåkanonenhet mindre.

Fem avtalsfakta som köpare frågar om först

Ledtid: 15-20 arbetsdagar från insättning och godkännande av konstverk — skrivet i offerten, upptäcks ej senare.

MOQ: anges per modell i offerten; provenheter skickas först så kvalitetspåståendet är testbart före volym.

Garanti: två år, modul- och pistolnivå — delarna som går sönder, inte färgen.

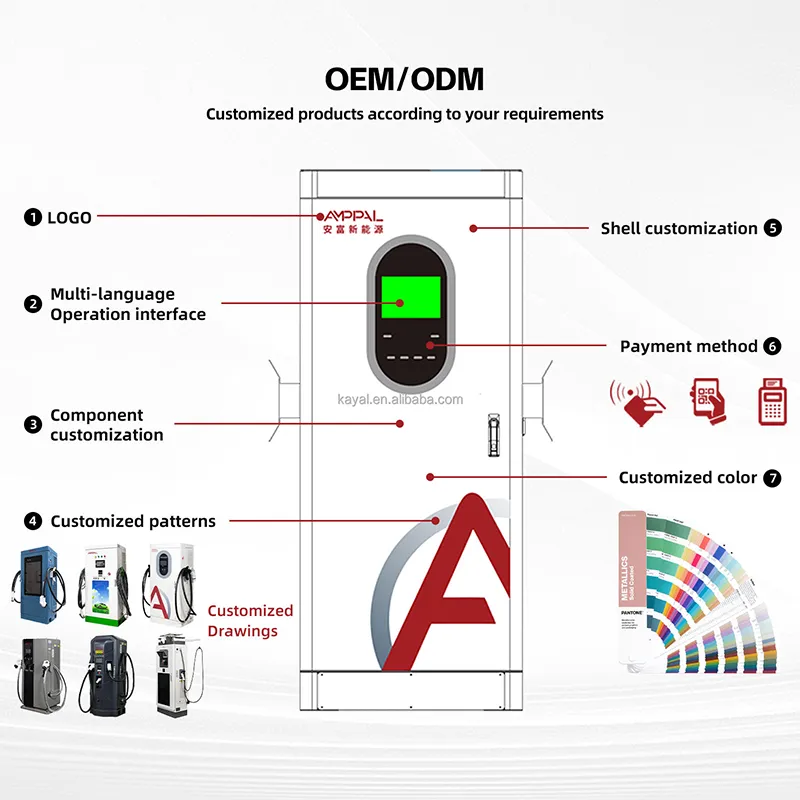

Anpassning: OEM-varumärke, färg, pistoletiketter och backend-namn vid beställningstidpunkten; fabriken har gjort OEM/ODM för köpare i 40+ länder.

Referensskala: 1 miljon+ enheter sammanlagt levererade till 2024, 200+ stationer som drivs av vårt eget team, 500 vätskekylda enheter för Saudi NEOM — fabriken har hud i spelet.

Skickar ett 1820x750x735 skåp utan drama

Lådans hölje är cirka 2,0 x 0,95 x 1,0 m inklusive skumfodrade pistolfack; skåpet går upprätt, pistolerna säkrade mot rörelse. Bruttovikt står på packlistan som vi skickar innan lastbilen åker så att din speditör kan planera utan överraskningar.

Sjöfrakt är standard: FOB, CIF, CFR eller DDP från Zhejiang. Ett 40 ft HQ rymmer sex backar i rad enligt vår standardförrådsplan; slutliga laddningsdiagram bekräftas per beställning eftersom blandningarna varierar.

Dokument – ​​handelsfaktura, packlista, konossement, ursprungscertifikat – kommer från vår exportdisk, som skickas till 40+ länder årligen. Förstagångsimportörer får en dokumentchecklista i förväg; vi har sett vilka tullbord som frågar efter vad.

Tvåårsperiod, 48-timmars leverans av delar

Tvåårsperiod. För en operatör som kör användningsnummer är den relevanta siffran vår 48-timmars leverans av delar, inte själva garantilängden.

48-timmars utskick av lagerförda reservdelar - pistolaggregat, moduler, styrenheter - från Yueqing-fabriken.

Fjärr-OCPP-diagnostik för konfigurations- och firmwareproblem; de flesta biljetter stänger utan ett besök på plats.

Årlig checklista: filterrengöring, återmoment för samlingsskenorna, inspektion av pistolkontakt — vi skickar den med varje beställning.

Igångsättningssamtal med en ingenjör vid första sessionen.

Reservdelar på modulnivå bevaras under hela garantiperioden, så en misslyckad modul är ett byte, inte en reparationssedel.

Operatörsvanor som förlänger vapenlivet

Fel: att låta förare dra ut kontakten med kabeln. Höger: grepp om handtaget och montera en liten skylt — pistolkontakter är ett slitage och tvååriga garantin täcker inte missbruk.

Fel: linda en 7m kabel tätt runt hölstret i kallt väder. Till höger: lösa öglor, och en fjäderinspektion av jackan för sprickor.

Fel: inställningen jämn delad när en pistol sitter i en död zon som ingen använder. Till höger: kontrollerar OCPP-data per pistol varje månad och växlar en låganvändningsposition till prioritet eller flyttar dess regel.

Fel: kör skåpet på en generator utan ordentlig jordförbindning. Höger: en stabil AC380V+-15% matning; manualens kopplingsschema täcker sammanfogningsdetaljen.

Fel: Rengöring av pekskärmen med lösningsmedelssprayer. Höger: en torr mikrofiberduk; lösningsmedel grumlar skärmen under en säsong.

Feedback från köpare från arbetsplatser

En franchisetagare på bensinstation i Polen satte ett skåp bredvid två befintliga envapenenheter och såg hur skåpet med fyra pistoler tjänade både på helgens toppar - kön spred sig över fyra körfält istället för att staplas bakom en. Hans klagomål: den första firmwarens jämna delade standard undermatade hans prioriterade taxikaj, vilket han fixade med en regeländring i appen.

En lageroperatör i Mexiko kör åtta leveransbilar genom ett skåp över natten. Han berättade för oss att ledtiden på 15-20 arbetsdagar betydde mer än priset – den gamla laddaren dog i december och den nya skickades före semesteruppehållet. Gripen: hans elektriker ville ha ingångsterminalerna på vänster sida; vår sitter på botten, så kabeldragningen tog en extra timme.

En kommunal köpare i Chile testade provenheten i en månad på en bussdepå innan han beställde volym. Den 48-timmars extra utskicket angavs i hans anbudsutvärdering som anledningen till att AMPPAL vann. Mindre anmärkning: han önskade att LED-bandet hade ett stadigt "reserverat" mönster; en anteckning om firmware gick in i vår eftersläpning.

ROI-frågor vi svarar på på 160kW

F: Hur många bilar per dag kan ett 160kW fyrkanonskåp tjäna?

S: Det beror på uppehållstid, men en realistisk planeringssiffra är 30-60 sessioner på en 14-timmars arbetsdag med i genomsnitt 20-30kWh per session. Under 30 kWh i genomsnitt står poolen sällan stilla länge.

F: Är 40kW per pistol för långsam?

S: För en 50kWh bil från 20% till 80%, cirka 45 minuter vid 40kW. Om din publik förväntar sig mindre än 30 minuter långa sessioner, storlek upp - det här skåpet är en ekonomispel, inte en rekordbrytare.

F: Får en ensam 800V-bil verkligen 160kW?

S: Upp till 250A utgångstaket — vid 800V vilket är hela 160kW; vid 400V lockar en ensambil nära 100kW. Skärmen visar livefiguren.

F: Vilken återbetalningsmatematik rekommenderar du?

S: Modellintäkter per pistol: upptagna timmar gånger genomsnittlig effekt gånger tariffmarginal. Kör den för en pistol och för fyra; skåpet med fyra vapen vinner vanligtvis över ungefär 15 sessioner om dagen.

F: Kan jag lägga till detta skåp till en befintlig 160kW matare?

S: Ja — den drar samma AC380V-matning som en enda 160kW-enhet. Skillnaden är rent inuti skåpet.

F: Täcker garantin vapen?

S: Två år, moduler och vapen ingår, med 48-timmars leverans på lagerförda reservdelar. Kabelskador från förarmissbruk täcks inte.

F: Vad händer om min webbplats växer över 160 kW?

S: Behåll detta skåp och lägg till en andra; var och en är oberoende av sin egen matare. Många operatörer bygger kapacitet i steg på 160 kW av just detta skäl.

F: Kan laddplattformen vara OCPP 1.6 och 2.0?

S: Båda stöds. Vi testar handslaget mot din plattform innan leverans.
