14kW Dual-Port AC EV Laddtorn för kommersiella parkeringsplatser

Två laddningspunkter på en foundation

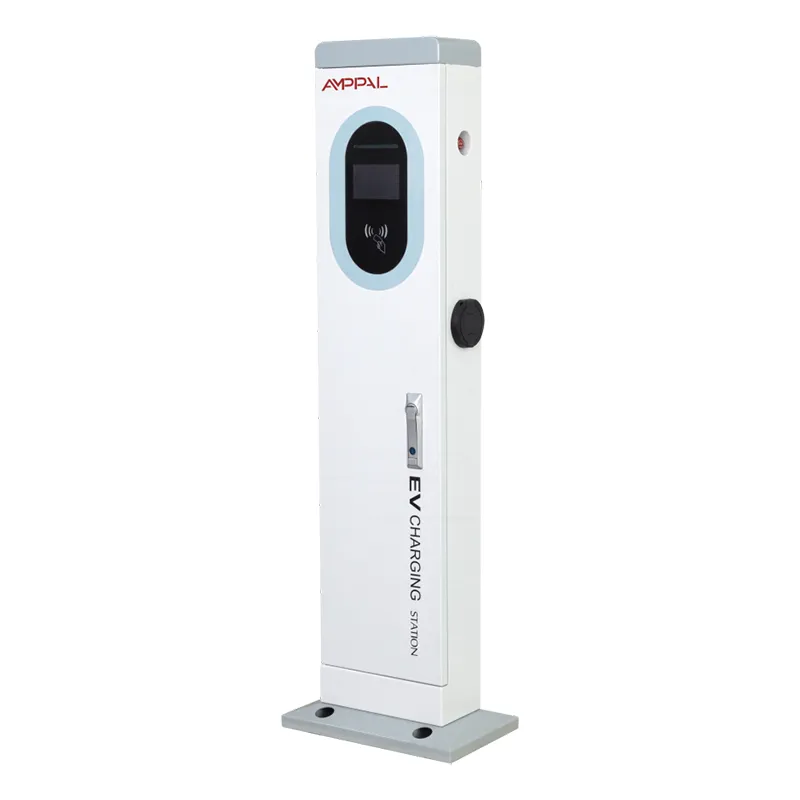

Två parkeringsplatser kan dela en laddningskolonn - det enda beslutet är hela historien om denna produkt. AF-AC-14kW är ett 410 x 240 x 1400 mm torn med två 7kW AC-pistoler, en 5-tums färgpekskärm, en betalterminal och en nätverksmodul som betjänar båda sidor.

Se det som två vägglådor som kondenseras till en fristående pelare, minus de dubblerade delarna. En grund, en kapsling, en IP54-kropp, en 220VAC +/-20% matning - och två bilar som laddar samtidigt på 7kW vardera.

För webbplatsägare räknar kostnaden per bay, det är där tornet ändrar kalkylbladet. Den andra viken slutar kosta nästan lika mycket som den första. Två fack, ett underhållskontrakt, en uppsättning dokument - siffrorna slutar att fördubblas.

Per-bay kostnadsargumentet

En grund istället för två - en enda betongdyna och ankarsats täcker båda viken.

En nätverksmodul, ett SIM-kort, en skärm - delarna som dupliceras på två separata laddare delas här.

Ett installationsbesök - en besättning och en kabel går till kolonnen, ungefär hälften av arbetsplatsen för två enheter.

På våra kunders budgetblad hamnar den totala installerade kostnaden per utrymme vanligtvis 25-35 % under två separata 7kW-laddare.

En OCPP-ingångspunkt - två fack visas som en enhet på backend, så idrifttagning och daglig övervakning tar mindre tid.

Standardiserade reservdelar - samma skärmar, pistoler och styrkort används i vår tornserie, så en reservsats täcker flera platser.

Tekniska specifikationer

Bästa platserna för ett Twin-Gun Tower

Hotell- och resorttomter där två gästrum brukar fyllas ihop runt utcheckningstiden.

Köpcentrum ytpartier med parade ändvikar nära ingången.

Arbetsplatsparkeringar som parar ihop medarbetarplatser, där båda bilarna anländer och går enligt samma schema.

Kommunala tomter där vikens bredd är snäv och två separata stolpar skulle tränga ihop raden.

Lägenhet och bostadsrätt som betjänar två dedikerade bosatta vikar.

Hur två vapen delar ett torn

Båda pistolerna drar från samma 220VAC +/-20% matning genom en styrenhet. När två bilar kopplas in samtidigt, levererar varje pistol upp till 7kW - sammanlagt 14kW. När bara en bil kopplas in får den fortfarande upp till 7kW; detta torn koncentrerar inte kraften till en enda pistol, och vi låtsas inte annat.

Skärmen på 5 tum visar båda sessionerna, så varje fack får sin egen laddningsstatus, betalningsflöde och kvitto. Eftersom båda pistolerna sitter på en enhet behöver en förare som betalar med kort eller APP inte veta vilken vik han befinner sig på - sessionen följer pistolen han kopplade in.

Båda fack rapporterar till backend via en enda OCPP 1.6- eller 2.0-anslutning. Det betyder en enhetsingång, en firmwareuppdatering och en fjärrdiagnossession för två parkeringsplatser. En chef med två dussin torn ser två dussin enheter på instrumentbrädan, inte fyrtioåtta.

Kvalitetsportar innan CE-märkningen börjar

Tornet är CE-märkt mot lågspännings- och EMC-direktiven, med fil per modellserie.

IP54 verifierad av laboratorie- och tredjepartstestning - dammtät och stänksäker, med förseglade kabelgenomföringar.

96-timmars saltspraytestning på pulverlackeringen, standard för vårt kustexportprogram.

Lasttestning med dubbla pistoler - båda utgångarna körs med full märkeffekt samtidigt för att bevisa det kombinerade 14kW-beteendet.

Temperaturtestning över -20C till +50C, inklusive skärmläsbarhet vid kallstart.

Inga tornfartyg utan en egen serienummererad testrapport. Certifiering på anläggningsnivå omfattar CCC, TUV, UL och CB.

Hur Twin-Gun Tower är byggt

Kolumnprofilen på 410 x 240 är laserskuren och stansad på våra egna linjer istället för inköpt.

TRUMPF kantpressar bildar kolonnen; FANUC-robotar svetsar sömmarna.

Pulverlackering appliceras, med satsprover skickade till saltspraytestning.

AC-ledningen passar styrenhet, kontaktor, skärm och båda pistolerna med sina hölster.

IP54-tätning kontrolleras vid kabelingångarna och skärmramen.

Varje torn kör ett tvåkanon simultant lasttest plus betalnings- och nätverkstester.

QC registrerar serienumret, testresultat och CE-dokument och bokförsändningen.

Standard ledtid är 15-20 arbetsdagar; containerbokningar bekräftas innan produktionen startar.

Ett Dual-Gun Tower eller två enkla laddare?

Två separata 7kW-laddare vinner i exakt en situation: när de två facken sitter långt ifrån varandra, till exempel i motsatta ändar av ett parti, där kabeldragning till en delad kolumn skulle kosta mer än en andra enhets kapsling.

Överallt annars vinner tornet på pengar och underhåll. Två laddare innebär två fundament, två skärmar, två nätverksmoduler, två SIM-kort och två installationsbesök. Ett torn ersätter allt detta med ett av varje, vilket är anledningen till att kostnaden per installerad plats vanligtvis sjunker med en fjärdedel till en tredjedel. Besparingen är reell nog att flera av våra distributörer nu citerar tvåvapentorn som standard när två fack är intill varandra.

Vem borde inte köpa det: platser med en vik idag och ingen andra vik planerad - 7kW envapentornet är billigare; eller tomter där de två laddplatserna måste hållas fysiskt åtskilda med mer än några meter. Köp tornet när två vikar sitter sida vid sida och kommer att förbli så.

Varför importörer beställer om den andra behållaren

Fabriksdirekta priser från Zhejiang Anfu New Energy Technology Co., Ltd. i Yueqing - grundat 2014, ett nationellt litet jätteföretag.

En SKU som täcker två fack, vilket förenklar importörens lager och installatörens utbildning.

Certifieringsfiler (CE plus CCC, TUV, UL och CB) redo att lämnas till lokala myndigheter och allmännyttiga företag.

1 000 000+ enheter levererade till 2024 i över 40 länder, med återkommande beställningar från distributörer i Malaysia, Turkiet och Gulfen.

OEM- och ODM-alternativ - anpassad färg, logotyp och betalmärke, med MOQ diskuteras per projekt.

Skickar ett 1,4-meterstorn utan skador

Lådan är vertikal, med stöd byggd runt skärmytan och båda hölstren. Ankarbultar, borrmallen och monteringsbeslag går i samma låda, så att installatören har allt på dag ett.

Lådlängden på 1400 mm är nyckeltalet för containerplanering - lådorna ligger plant och staplas, och en 20-fots container bär ungefär 60-80 torn beroende på låddimensioner. Vår fraktdisk bekräftar det exakta antalet innan du bokar.

Vi citerar FOB Ningbo eller Shanghai som standard; EXW och CIF är tillgängliga. Papper omfattar faktura, packlista, konossement och kopian av CE-certifikatet - upprättas inom 15-20 arbetsdagars ledtid.

Servicevillkor Köpare bör känna till

2 års garanti som täcker både pistoler, skärmen och betalningsmodulen.

Reservpistoler och skärmar i lager för snabb leverans - de två vanligaste slitageartiklarna.

Fjärrdiagnostik över 4G eller Ethernet, med firmwareuppdateringar levererade via backend.

Råd till personalen på plats: torka av skärmen med en torr trasa varje vecka och kontrollera att de båda hölstren inte har knäckts.

Användarmanual, installationsritning och OCPP-inställningsguide levereras med varje enhet.

Installationsmisstag som förstör ett bra torn

Fel: gräver ner matningskabeln utan ledning och hoppas att den överlever. Höger: dra kabeln i ledningen till pelarbasen, med en serviceslinga för framtida återuppkoppling.

Fel: hälla dynan efter ögat och shimsa tornet till nivå efteråt. Höger: häll till den medföljande mallen och kontrollera nivån innan betongen stelnar.

Fel: att låta båda kablarna ligga tvärs över gången mellan fack. Höger: dirigera varje pistol mot sin egen vik så att förare aldrig snubblar över den andra sidans kabel.

Fel: förutsatt att kontors-WiFi når båda viken. Höger: verifiera signalen vid kolumnpositionen innan hällning - eller montera ett 4G SIM.

Fel: hoppar över jordningskontrollen eftersom tornet ser stabilt ut. Höger: verifiera jordkontinuiteten till dynans jordstav under driftsättning.

Operatörsberättelser från Two-Bay Sites

En fastighetsförvaltare i Aten monterade åtta torn över två flerfamiljshus i slutet av 2024, med invånare som delade fyra tvåkanoner för åtta vikar. Hennes anteckning efter sex månader: ett pistolhölster behövde dras åt igen, och invånarna bråkade om inget annat - vilket, för en lägenhetsbräda, räknas som en lugn framgång.

En holländsk parkeringsoperatör driver tornet på en P+R-plats utanför Utrecht - två vikar, en kolumn, kortbetalning. Hans kommentar: den andra bukten var i princip gratis infrastruktur, vi betalade bara för den extra pistolen. Det lilla klagomålet är skärmens position: fint stående, besvärligt om du vill se den från bilen.

En turkisk distributör som köper 14kW-torn för hotellkedjor sa att tornet minskade hans installationstid per utrymme från två dagar till en. Hans klagomål: den medföljande mallen förutsätter en nivå, och två av hans webbplatser behövde små utjämningsjusteringar först.

Frågor om Dual-gun laddning

F: Om två bilar laddar samtidigt, vilken hastighet får var och en?

S: Varje pistol levererar upp till 7kW samtidigt, sammanlagt 14kW - ingen av bukterna svälter den andra.

F: Kan en pistol leverera alla 14kW?

S: Nej. Varje pistols tak är 7kW, så en enda bil laddas fortfarande med upp till 7kW; välj 22kW eller 44kW tornet om du behöver mer per fordon.

F: Hur många parkeringsplatser tjänar ett torn?

S: Två, en per pistol, helst sida vid sida - varje pistols kabel når sin egen vik.

F: Behöver tornet två separata strömkretsar?

S: Ingen - en 220VAC +/-20% matning betjänar båda pistolerna genom den interna kontrollenheten.

F: Räcker 14kW för en modern elbil över natten?

A: Ja. 7 kW per bil ger ungefär 45 km räckvidd per timme, så en övernattningssession täcker ett fullt batteri för de flesta elbilar för passagerare.

F: Vad kostar det per fack jämfört med två enstaka laddare?

S: På typiska platser landar den installerade kostnaden per bay 25-35 % lägre, främst från att dela fundament, nätverksmodul och installationsbesök.

F: Kan jag hantera de två vapnen oberoende av varandra i backend?

S: Ja – varje pistol är en separat OCPP-kontakt på en enhet, så att du kan prissätta, schemalägga och rapportera per fack.

F: Vad är ledtiden?

S: 15-20 arbetsdagar, med hela dokumentpaketet och CE-certifikatet skickat från Ningbo eller Shanghai.
