44kW Slim Tower Dual-Port AC EV-laddare för kommersiella parkeringsanläggningar

44kW-frågan är en panelfråga

De flesta AC-laddare med dubbla pistoler misslyckas på papperet innan de misslyckas i fält. Felet är inte laddaren; det är elektrikerns första fråga: vad har panelen att ge?

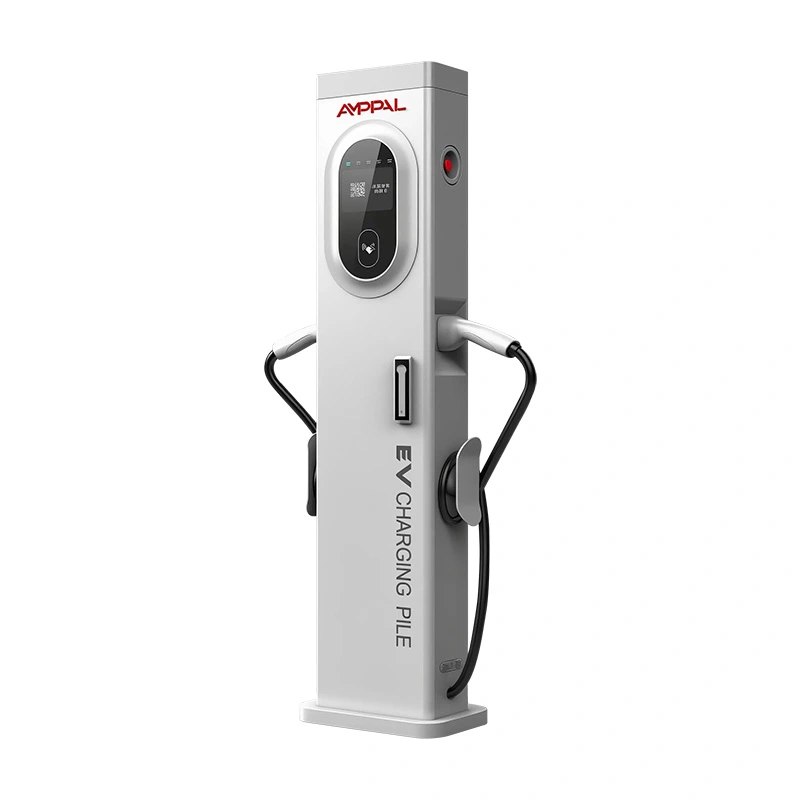

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) bär två typ 2-pistoler på 32A+32A på en 380VAC trefasmatning, från en 300 x 150 x 1400 mm kolumn med en 5-tums pekskärm. Varje uttag kan dra ungefär 21kW; paret tillsammans närmar sig namnskylten på 44kW.

Denna sida är skriven för den som signerar elritningarna. Om det är du, läs mattematten nedan innan du blir kär i specifikationsbladet.

Den goda nyheten är att matematiken är enkel och offentlig: volt, ampere och en kvadratrot. Den dåliga nyheten är att ingen gör det samma dag som laddarna anländer. Gör det nu, på papper, innan containern är bokad.

Vad Full-Load 32A+32A betyder för din webbplats

Två bilar, båda på 32A per fas: din matare måste bära cirka 64A per fas vid samma ögonblick, eller så löser uppströmsbrytaren vid sämsta möjliga tidpunkt.

Planera transformatorn: varje torn lägger till upp till 44kW ansluten last; tio torn betyder 440kW innan man räknar belysning och VVS.

Kabeldimensionering börjar vid 16 mm2 koppar per fas för en kort sikt och växer med avståndet; 25mm2 eller 35mm2 är vanligt vid körningar över 50 meter.

Brytartjänst: en trefasbrytare på 80A, eller två 40A-enheter med en per pistol, ger paret utrymme utan störningar.

Fasbalans är en sidofördel: en trefaslast på 32A+32A är snällare mot nätet än tre enfas 7kW-laddare staplade på en fas.

Om webbplatsen inte kan mata full last, kan OCPP 1.6J lasthantering täcka tornet till en lägre budget medan du behåller utrymmet för senare.

Värme är en del av budgeten: 44kW igång i timmar värmer panelrummet, så planera ventilationen innan den första sommaren.

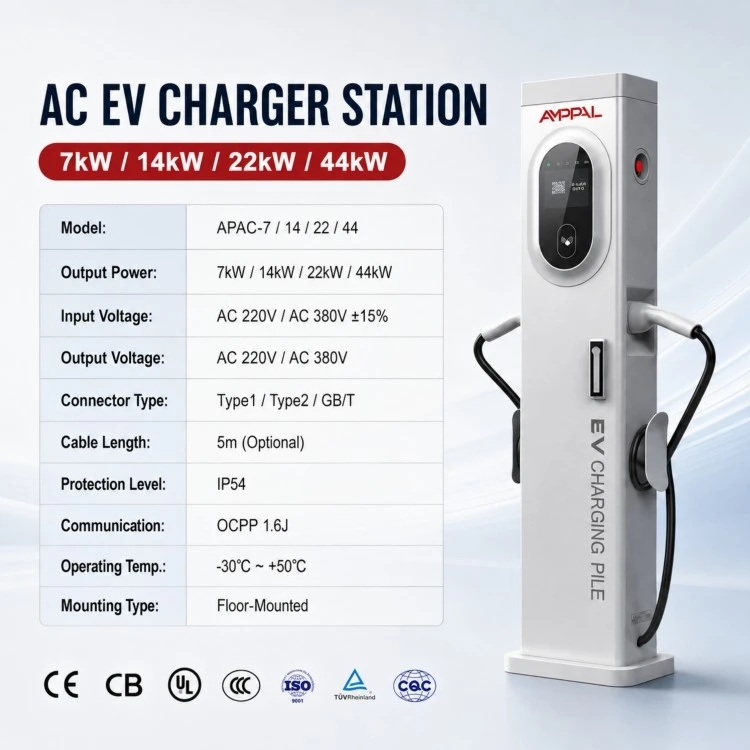

Tekniska specifikationer

Använd fodral som motiverar en kapacitet på 44kW

Depågårdar där skåpbilar parkerar i en till tre timmar mellan skift; 44kW per fack förvandlar stilleståndstiden till användbar räckvidd.

Taxistationer och åkhagelnav där förare roterar snabbt och uppehållstiden är under två timmar.

Truck-stop förplatser som betjänar leveransbilar och lätta nyttofordon upp till 3,5 ton.

Lagerbryggor där en rad torn delar ett transformatorrum.

EV-uthyrningsflottor som måste vända bilar mellan uthyrningen utan att vänta över natten.

Bostadsblock med trefasservice där 44kW är den högsta växelström som distributören tillåter på mataren.

Flygplatser och stationsparkeringar där en morgonrus av laddhybrider behöver snabba påfyllningar före avgång.

Läsa strömflödet: Från panel till kontakt

Strömmen lämnar distributionskortet på en trefasmatare och går in i tornet genom basförskruvningen. Inuti mäter stationen varje pistol oberoende av varandra, så namnskylten på 44kW är inte ett gigantiskt uttag utan två 32A-kretsar som delar ett hölje.

När en enda bil ansluts kan den använda hela 32A av sin egen pistol. När den andra bilen anländer drar båda upp till 32A; tornet håller de två sessionerna åtskilda för fakturering och OCPP 1.6J rapporterar varje anslutnings energi separat.

Mätning per uttag spelar roll för delad fakturering: hyresgäst A betalar för pistol 1, hyresgäst B för pistol 2, och servern blandar aldrig de två kWh-summorna.

En fälla värd att nämna: nedsättning. Om matningen är svag löser brytaren i stället för att tornet saktar ner. Den fasta programvaran är det kontrollerade alternativet, så bestäm budgeten innan kabeldragning, inte efter den första resan.

Kvalitetsrekord som en anläggningsingenjör kan lita på

Överensstämmelse hålls mot lågspännings- och EMC-direktiven, och filen kontrolleras på nytt när effektsteget ändras.

Varje station är hi-pot testad och jordbunden innan den lämnar linjen - vid 32A per pistol finns det ingen marginal för en tveksam markbana.

Värmekörning med full last: tornet på 44 kW är bränntestat i 48 timmar kontinuerligt vid märkskyltström, med skåptemperaturer loggade.

Provkolonner kör IEC 60068 termiska cykler mellan -30°C och +70°C, plus 96 timmars saltspray på finishen.

Vridmomenttestade samlingsskenor och anslutningsskarvar; lösa avslutningar är den klassiska orsaken till värmefel i högströmsväxelväxlar.

Komponentförsörjning följer RoHS och REACH i ett ISO 9001:2015-system; CCC, TÜV, UL och CB omfattning finns på anläggningsnivå.

Monteringssekvensen med åtta stationer

Laserskuret skal, 0,1 mm tolerans, på CNC-linjen.

Kantpressningsvikning och sömsvetsning av tornkroppen.

FANUC robotsvetsning av bottenplatta och glandfästen.

Trestegs ytrengöring och efterbehandling.

Högströmssektion: samlingsskenor, kontaktorer och 32A-klassade växlar monterade och vridna.

Mätning och elektronik: kWh-mätare per uttag, kommunikationskort och 5-tums pekskärm.

Firmware-laddning och OCPP-överensstämmelse körs mot testservern.

Provlad belastningstestning, hi-pot, ett visuellt pass, sedan packning. Produktionen pågår 15-20 arbetsdagar.

Storleksguide: När 44kW passar (och när det inte gör det)

Köp tornet på 44kW när transformatorn och panelen redan har takhöjd, eller när du designar elsystemet från grunden och kan dimensionera det rätt. Den extra kapaciteten jämfört med 14kW-modellen är bara verklig om fodret kan leverera det.

Hoppa över det om din webbplats har en 32A enfasförsörjning; du skulle köra tornet till en bråkdel av dess betyg och betala för kapacitet du inte kan använda. Hoppa över det också när bilar parkerar över natten i åtta timmar plus; 7-11kW AC kostar mindre och är skonsammare för batteritiden. Och om du har en stadig parkeringsplats med strikta scheman, bekräfta först distributörens tillåtna anslutningskapacitet; vissa regioner begränsar AC-laddning per plats.

Om panelen är snäv men efterfrågan är verklig, är det ärliga svaret lasthantering: låt OCPP täcka tornen nu och höj locket när webbplatsen växer. Den planen fungerar med det här tornet eftersom den fasta programvaran accepterar en fjärrströmgräns.

AMPPAL kontra Budget Dual-Gun Rivals

Verklig 32A+32A-kapacitet: vissa budgettorn annonserar 44kW men levereras med 16A-kontaktorer; vi skriver ut betyget per pistol på namnskylten.

Oberoende mätning per uttag för delad fakturering, inte en enda summerad mätare.

OCPP 1.6J över Ethernet, 4G och WiFi, så att tornet förenar lasthanterings- och roamingsystem.

Testbevis: full-last värmekörning, vridmomentloggar och saltsprayresultat tillgängliga per batch.

Kommersiella villkor: MOQ 1 enhet, 15-20 arbetsdagars ledtid, 2 års garanti, DHL/FedEx reservdelar.

OEM-alternativ för logotyp, skärm och kabelmärke; export till 40+ länder sedan 2014.

Logistik och packningsdetaljer

Varje torn levereras helt monterat i en 5-lagers exportkartong på cirka 350 x 220 x 1460 mm med hörnblock av skum, ankarsats och kabelförskruvningar inuti; bruttovikten är cirka 45 kg.

Fyra kartonger går till en pall med kantskydd och krympplast; en 40-fots container rymmer cirka 60 torn på pall, eller upp till 80 golvlastade, och LCL-ompackning ordnas på begäran.

Priset är normalt FOB Ningbo eller Shanghai, med EXW på begäran. Varje försändelse har faktura, packlista, konossement, ursprungsintyg och CE-försäkran om överensstämmelse. Konsoliderade försändelser till Mellanöstern och OSS ordnas varje vecka, vilket förkortar transiteringen för mindre beställningar.

Tjänst som börjar med panelen

2 års garanti från leveransdatum, som täcker tillverkningsfel inklusive högströmssektionen.

24-timmars teknisk respons; våra ingenjörer går regelbundet med i driftsättningssamtal för att granska panelinställningarna med din elektriker.

Reservdelar via DHL/FedEx; kontaktorer, mätare och pekskärmar går inom 2 arbetsdagar.

RMA genom foton och serienummer: byte eller reparation bekräftas innan något returneras.

Gratis supportpaket: matarberäkningsblad, vridmomentvärden och en checklista för idrifttagning.

Kabeldragning och driftvarningar

Fel: antar att en 32A-brytare täcker båda pistolerna. Höger: dimensionera matningen för totalt 64A per fas, eller skydda varje pistol separat.

Fel: återanvändning av tunn kabel från en gammal installation. Höger: minst 16 mm2 per fas, utökad för långa körningar; kontrollera spänningsfallet vid full belastning.

Fel: att låta tornet sitta på en fast programvara för alltid eftersom panelen aldrig uppgraderades. Höger: anteckna locket i underhållsloggen och höj den först efter att fodret är bevisat.

Fel: blanda gun 1 och gun 2 hyresgäster på en faktura. Höger: behåll mätning per socket aktiverad; OCPP rapporterar varje anslutning separat.

Fel: ignorerar vridmoment efter ett servicebesök. Höger: vrid på samlingsskena och klackanslutningar årligen; värmefel i AC-växeln är nästan alltid lösa leder.

Fel: hoppar över jordfelsbrytaren. Höger: montera en 30mA RCD enligt lokala regler; tornet fungerar med standard RCD-skydd.

Facilitetsingenjörer med sina egna ord

En depåchef i Almaty monterade sex torn för en kommunal flotta med 40 skåpbilar. Matematiken på 64A per fas var hela samtalet med hans distributör; när transformatorns takhöjd var bekräftad tog driftsättningen en dag. Han noterade att vridmomentmarkeringarna på skenskyddet hindrade hans elektriker från att gissa.

En logistikoperatör i Guadalajara parade ihop tornen med en 250kVA-transformator för tjugo planerade vikar. De erkänner att de överspecerade transformatorn med ett steg; extrakostnaden var liten och tillväxtvägen är nu fri. Deras klagomål: 5-tumsmenyn är djup, och förare använder mest appen ändå.

En lageroperatör nära Moskva driver tornen med ett 11kW firmwarelock tills en andra matare är strömsatt nästa år. Det är precis den etappplan vi föreslog, och det är därför de inte köpte en billigare enprisladdare.

Vanliga frågor: Ström, paneler och dubbla pistoler

F: Vilken matare behöver ett 44kW torn?

S: En trefasmatning dimensionerad för cirka 64A per fas vid full belastning, med 16-25mm2 ledare beroende på körlängd.

F: Kan båda vapnen verkligen leverera 32A samtidigt?

S: Ja, varje pistol är klassad 32A per fas; tillsammans närmar de sig namnskylten på 44kW.

F: Hur många torn kan en 250kVA transformator stödja?

S: Cirka fem vid full last; med OCPP belastningshantering kan du installera mer och begränsa totalen.

F: Stöder tornet lasthantering?

S: Ja, OCPP 1,6J fjärrströmgränser låter plattformen täcka varje kontakt.

F: Är detta torn enfaskompatibelt?

S: Nej, den behöver 380VAC trefas; för enfasanläggningar se våra väggmonterade 3,5-7kW stationer.

F: Vilken kabelstorlek för en 60-meters körning?

A: Beräkna spänningsfallet vid 64A per fas; de flesta 60m körningar landar på 25mm2, men kontrollera med din elektriker.

F: Varför är mätning per pistol viktig?

S: Två hyresgäster på ett torn behöver separata kWh-summor för rättvis fakturering; tornet mäter varje uttag oberoende av varandra.

F: Vad är ledtiden?

A: 15-20 arbetsdagar för standardmodeller efter insättning, samma som våra andra AC-torn; bulkordrar schemaläggs enligt offert.
