14kW AC EV-laddare för hotell och kontorsbyggnader

Vad ett 150 mm torn förändras på din webbplats

Ta vilken AC-laddningssockel du har sett på en europeisk gata och den är vanligtvis cirka 240 mm djup. Den här är 150 mm. De där 90 mm låter trivialt tills du står mellan två parkeringsplatser och försöker hålla gången fri.

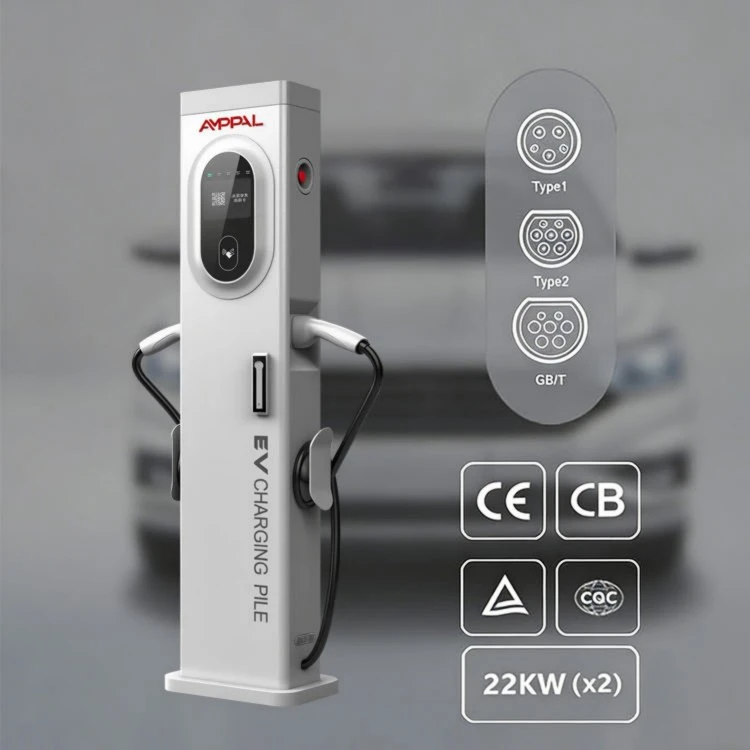

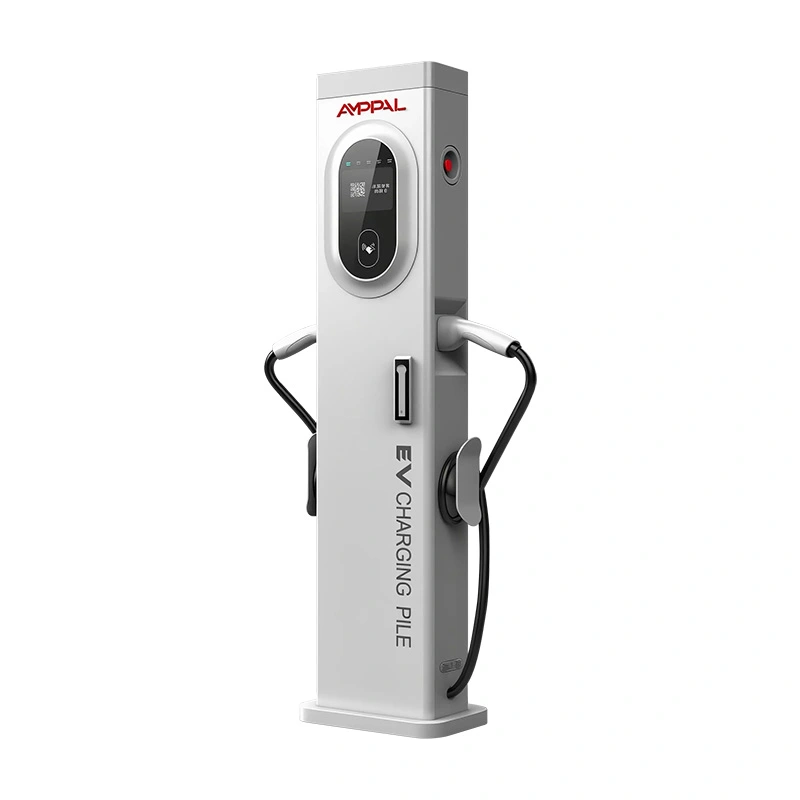

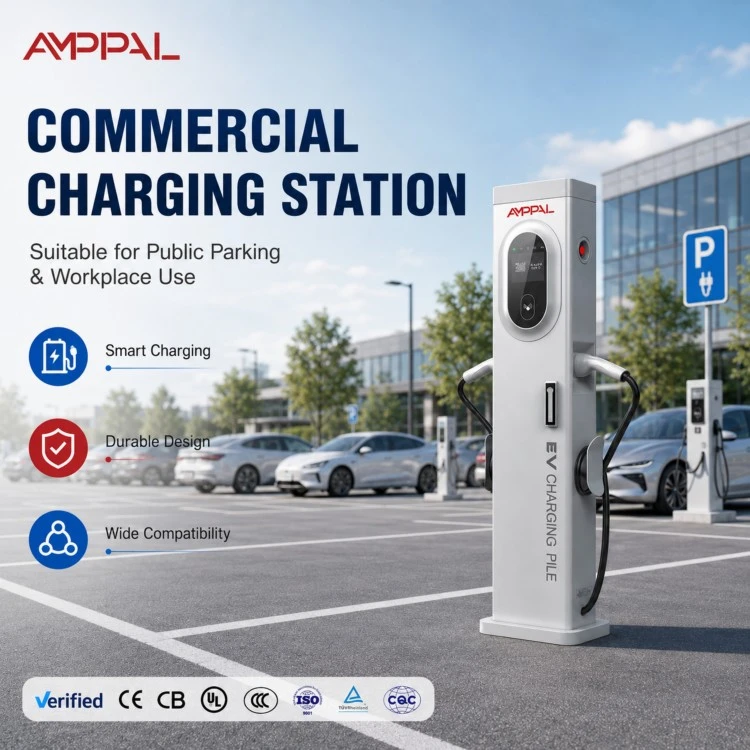

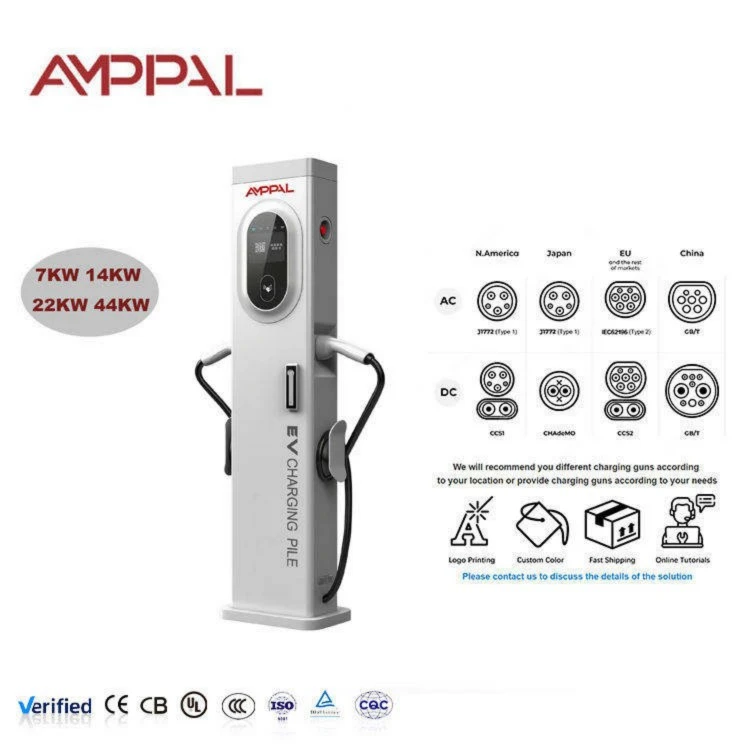

14kW AC EV-laddare för hotell och kontorsbyggnader (AF-AC-014-Y-A-0-4-JA-P) är en 300 x 150 x 1400 mm pelare som bär två typ 2-pistoler, klassade 16A+16A på en 380VAC trefasmatning, med en 5-tums färgskärm upptill. Kuvertet finns för att lösa ett problem: vart tar en laddare vägen när ingen vägg och ingen bred ö är tillgänglig?

Operatörer använder den på remsan mellan två ingångsfack, längs trottoarkanterna där ett bredare skåp inte skulle godkännas, och inne i garage där pelare äter upp varje reservmeter. Själva laddningen är standard AC; fotavtrycket är funktionen.

Fem utdelningar av en kolumn hälften så tjock

150 mm djup rensar rullstolsvägar och dörrsvängningar som en 240 mm piedestal skulle blockera; det är den dimension som avgör om en platsundersökning godkänns.

Två typ 2-uttag (16A+16A) låter två bilar ladda från en matningspunkt, vilket ungefär fördubblar genomströmningen av en enkanonstolpe.

Tornet är 1400 mm högt med 5-tumsskärmen i ögonhöjd på en livlig tomt.

IP54-skydd och ett arbetsområde -20°C till +50°C täcker gatuväder utan skydd eller tak.

OCPP 1.6J med Ethernet, 4G och WiFi ansluter till ett befintligt backoffice utan ny programvara.

Varje enhet är CE-certifierad och har en 2-års fabriksgaranti, med 15-20 arbetsdagars ledtid från vår Zhejiang-fabrik.

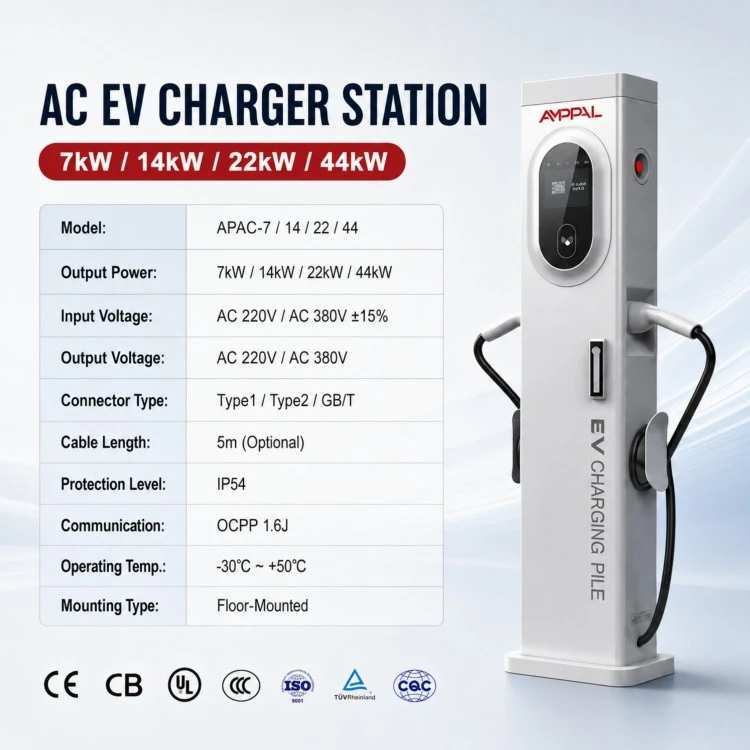

Tekniska specifikationer

Webbplatser där varje centimeter faktureras

Vikar på gatan i gamla europeiska städer där trottoaren är för smal för ett 240 mm skåp; tornet på 150 mm omsluter trottoarkanten.

Head-in parkeringsrader: ett torn på den delade remsan betjänar två motsatta rader.

Flervåningsparkeringar med snäva rampsvängar; profilen håller siktlinjerna öppna för förare och kameror.

Hotell- och kontorsförgårdar där landskapsarkitekten vägrar en skrymmande piedestal bredvid entrén.

Tillfälliga evenemangsplatser: en M12-ankarbas, två pistoler och en 380V-matning kan tas i drift på en dag.

Återförsäljares förgårdar som fyller på demo-elbilar över natten utan att ge upp utställningslokalsparkering.

Hur tornet betjänar två fordon från en kolumn

En 380VAC +/-15% trefasmatning går in genom bottenplattan och landar på en DIN-skena sektion inne i pelaren, där stationen fördelar den till de två uttagen. Varje pistol är klassad 16A per fas; Firmware begränsar den totala effekten vid 14kW-märkskylten och delar utrymmet mellan de två bilarna.

Koppla in den första bilen och den drar hela budgeten. Starta en andra session och tornet balanserar om strömmen mellan båda uttagen utan att avbryta den första; skärmen visar varje sessions kW och kWh i realtid.

Pekskärmen kör ett plug-and-charge-flöde, medan OCPP 1.6J överför alla transaktionsposter till din server via Ethernet, 4G eller WiFi. Om nätverket avbryts fortsätter sessionen och uppladdning av poster senare.

Certifiering och testerna bakom

CE-överensstämmelse enligt lågspännings- och EMC-direktiven, omverifierad innan varje produktionsbatch skickas.

100 % av enheterna klarar hi-pot dielektriska tester och jordkontinuitetskontroller på den sista linjen.

Termisk cykling från -30°C till +70°C enligt IEC 60068 på provtagna enheter, plus ett 96-timmars saltspraytest för kustinstallationer.

48-timmars kontinuerlig fulllastinbränning med liveövervakning av ström, temperatur och kommunikationsstabilitet.

Komponenterna är RoHS- och REACH-kompatibla, och fabriken kör ett ISO 9001:2015 kvalitetsledningssystem.

Inkommande inspektion täcker varje anslutningssats; ett löst typ 2-uttag är det vanligaste fältfelet vi ser i AC-torn.

Från platt stål till en 1,4-meters kolumn: Åtta steg

Laserskärning: ark skärs på CNC-lasrar till exakt tornprofil, toleranser hålls till 0,1 mm.

Böjning och formning: en CNC kantpress viker pelarskalet och punktsvetsar låser sömmen.

Robotsvetsning på FANUC-armar förenar basfästet och kabelgenomföringen, samma process som används på vår DC-linje.

Ytbehandling: en trestegs rengörings- och efterbehandlingslinje skyddar skalet före montering.

Förmontering: DIN-skenan, kontaktorerna, jordfelsbrytaren och mätmodulen är monterade och åtdragna enligt specifikationen.

Elektronik: display, kommunikationskort och strömkort är monterade och anslutna.

Firmware-belastning och OCPP-överensstämmelsekontroll: varje enhet registreras och paras ihop med en testserver innan boxning.

Slutlig QC och packning: hi-pot-test, visuell inspektion och kartongförpackning stänger linjen; standardbeställningar lämnas inom 15-20 arbetsdagar.

Är 14kW rätt passform för ditt fotavtryck?

Tornet på 14 kW förtjänar sitt utrymme där begränsningen är fysisk. Om din webbplats är en vidöppen tomt med en betongö redo för en vanlig piedestal, köp det billigare 240 mm skåpet; den smala profilen köper dig ingenting.

Det är också fel verktyg när bilar stannar åtta timmar eller mer. Parkering över natten tjänas bättre av 3,5-7kW väggboxar till en bråkdel av priset, eftersom 14kW bara betalar tillbaka när fordon cyklar in och ut under dagen.

Välj det när du kan räkna centimeterna: en smal mittremsa, en trottoarkantsrad med en strikt backregel eller ett garage där ett bredare skåp skulle kosta en parkeringsplats. Om två bilar på ungefär 7kW vardera matchar din uppehållstid är detta det mest utrymmeseffektiva sättet att leverera det.

AMPPAL vs 240 mm standardpiedestalen

Fotavtryck: 150 mm mot cirka 240 mm djup betyder att tornet klarar platsundersökningar som avvisar piedestalen.

En matning, två bilar: en enda trefaskrets betjänar båda pistolerna, istället för två separata installationer.

Testbevis: CE, 100 % hi-pot, 96-timmars saltspray och 48-timmars inbränning dokumenteras per batch, inte bara i en broschyr.

Köpvillkor: standardmodeller från MOQ 1 enhet, 15-20 arbetsdagars ledtid, 2 års garanti, reservdelar via DHL/FedEx.

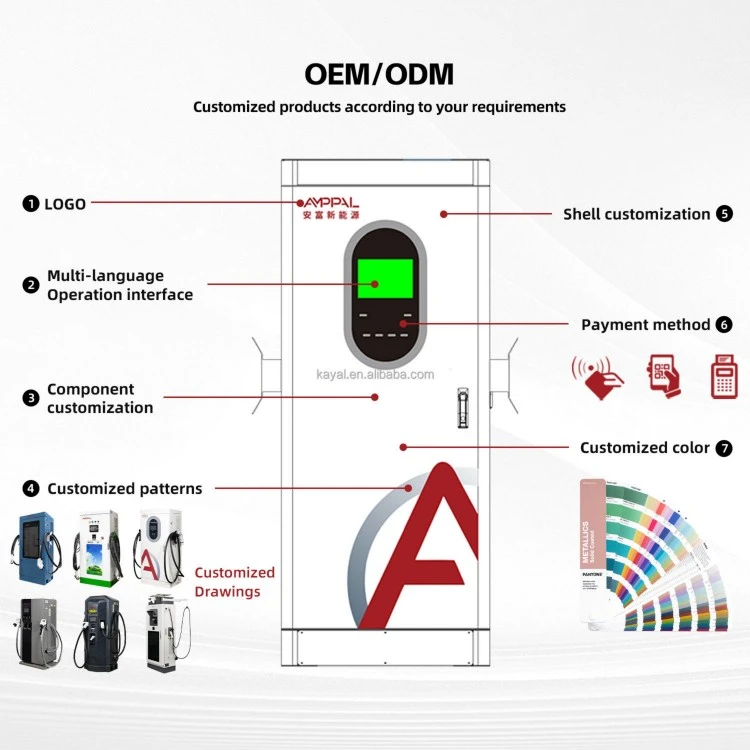

Anpassning: logotyp, startskärm och kabelmärke kan ändras; vi har skickat exportprogram till 40+ länder inklusive UAE, Saudiarabien, Kazakstan, Tyskland och Mexiko.

Packning och frakt: Få kolumner till webbplatsen

Varje torn levereras helt monterat i en exportkartong på cirka 350 x 220 x 1460 mm med hörnblock av skum; bruttovikten är cirka 45 kg inklusive ankarsats och kabelgenomföringar.

Kartonger rymmer fyra per pall, krymplindade med kantskydd; en 40-fots container rymmer ungefär 60 torn på pall, eller upp till 80 golvlastade.

Standardvillkor är FOB Ningbo eller Shanghai, eller EXW-anläggning. Varje försändelse inkluderar handelsfaktura, packlista, konossement, ursprungsintyg och CE-försäkran om överensstämmelse; sjöfrakt till Rotterdam eller Jebel Ali går vanligtvis 30-40 dagar.

Support som respekterar din installationstid

2-års garanti på tillverkningsfel, räknat från leverans snarare än driftsättning, vilket installatörer berättar för oss förenklar reklamationer.

24-timmars respons på tekniska biljetter, med videodiagnostik så att din elektriker kan gå igenom en fix samma dag.

Reservdelar från DHL/FedEx från vårt centrallager; snabbrörliga föremål som pekskärmar och kabelgenomföringar lämnas inom 2 arbetsdagar.

Paper-first RMA: skicka foton och enhetens serienummer, så bestämmer vi mellan byte eller reparation innan du skickar tillbaka något.

För utrullningar på flera platser föreslår vi ett underhållspaket per 20 torn som finns i ditt lager, så fältbyten väntar aldrig på tullen.

Hantering på plats: Fel vs Rätt

Fel: montering av tornet så att kabeln slingrar sig mot trafikgången. Höger: orientera pelaren så att båda kablarna går bort från körfältet.

Fel: matning av tornet från en underdimensionerad krets eftersom det bara är AC. Höger: storlek på matningen för båda pistolerna tillsammans; en trefasbrytare på 32A med 6 mm2 ledare är en säker utgångspunkt, verifiera sedan mot lokala regler.

Fel: dra Ethernet-kabeln i samma kanal som strömkabeln. Höger: separata kanaler, minst 30 cm från varandra, för att skydda nätverkslänken från störningar.

Fel: täcker pekskärmen med klistermärken eller skyltar. Höger: håll skärmytan ren; 5-tumsskärmen är operatörens enda lokala gränssnitt.

Fel: antar att garantin täcker skadegörelse. Höger: anmäl omedelbart skada med bilder och serienummer; 2-års garantin täcker tillverkningsfel, så ju snabbare du dokumenterar det desto snabbare agerar vi.

Vad webbplatschefer rapporterar efter en säsong

En parkeringsoperatör i Dubai körde 12 av dessa torn längs en trottoarkantsrad som kommunen hade bestämt för smal för standardpiedestaler. Efter åtta månader av 45°C somrar utvecklade en pekskärm ett flimmer, som vi bytte ut under garantin inom en vecka. Hans sammanfattning: kolonnen är tunn, men den har inte böjts, vinglat eller överhettats.

En tysk hotellgrupp standardiserade på tornet för sin innergårdsparkering efter att arkitekten förkastade ett bredare skåp. Deras enda klagomål: 4G-antennen faller till en enda bar inne på gården, så de beställer nu WiFi/Ethernet-versionen och kopplar den till byggnadens switch.

En saudisk entreprenör köpte en första sats på 20 för en utveckling med blandad användning. Ankarinstallationer tog hans elektriker två timmar per torn dag ett och mindre än en timme efter att ha sett borrmallen; de har sedan dess beställt ytterligare tre partier.

Vanliga frågor

F: Kan två bilar verkligen ladda samtidigt på 14kW-tornet?

S: Ja, båda uttagen är strömförande och stationen delar budgeten på 14 kW mellan sig; en enda bil får hela budgeten ensam.

F: Vilket utrymme behöver tornet från en trottoarkant eller vägg?

S: Håll cirka 600 mm arbetsutrymme framför uttagen; ungefär 200 mm i sidled räcker för kabelslingan.

F: Behöver det smala tornet ett betongfundament?

S: En M12-ankarbas på en 300 x 300 mm betongplatta är standard; på asfalt levererar vi ett ytmonteringsfäste.

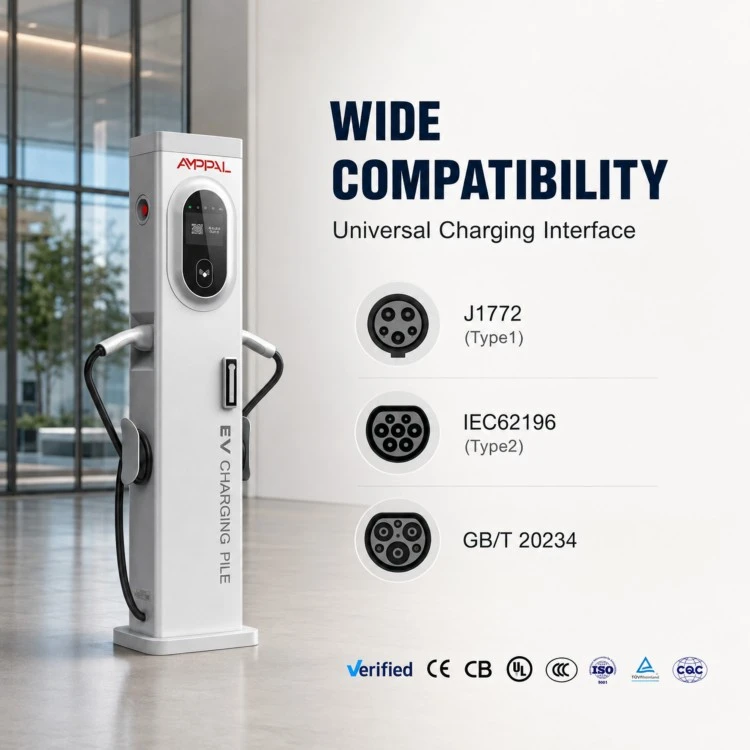

F: Vilken kontakt levereras stationen med?

S: Två typ 2-uttag med 4,5 m kablar som standard; denna AC-modell erbjuder inte CCS.

F: Kan tornet köras på enfasström?

S: Nej, det kräver 380VAC trefas; för enfasanläggningar titta på våra 3,5-7kW väggmonterade AC-stationer.

F: Hur fungerar fakturering utan betalterminal?

S: OCPP 1.6J handtariffer och fjärrstart/stopp till din backoffice eller roamingplattform, medan skärmen visar sessionsdata lokalt.

F: Vad är ledtiden för en containerorder?

S: 15-20 arbetsdagar för standardmodeller efter orderbekräftelse och insättning.

F: Är skärmen läsbar i direkt solljus?

S: Det är en 5-tums LCD-färgskärm med en inställning för ljusstyrka utomhus; i hård middagssol hjälper den skugghuva vi erbjuder som tillval.
