22kW Slim Tower AC EV-laddare för bostäder och kommersiella fastigheter

Varför ett öppet protokoll betyder mer än kW-talet

Fråga en operatör som har tillbringat tre år på ett slutet laddningssystem, och smärtan börjar på migreringsdagen. Hårdvaran fungerade; programvaran vägrade att lämna. Open OCPP 1.6J finns för att förhindra just den konversationen.

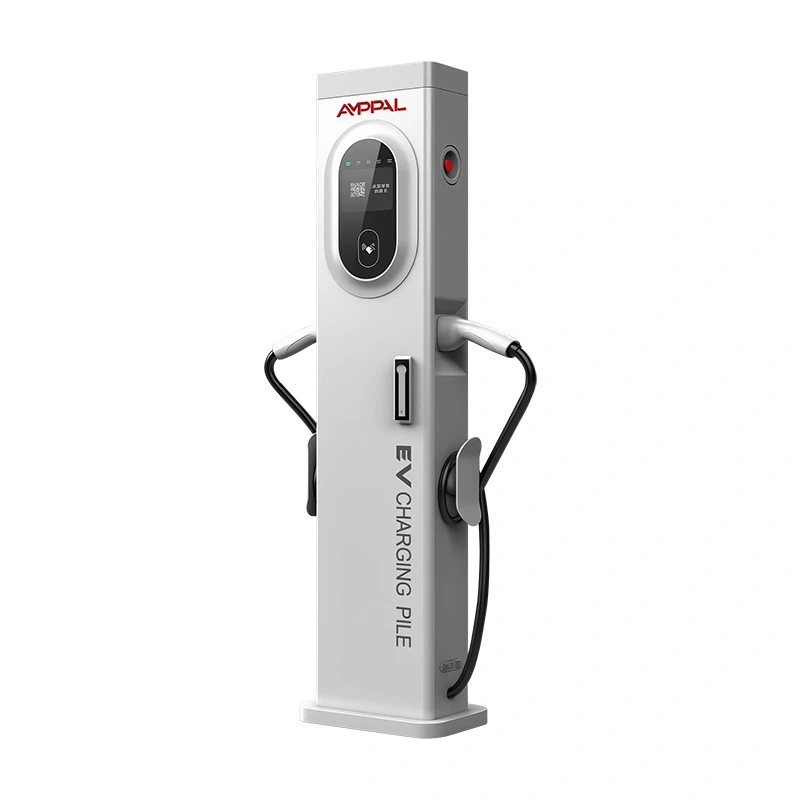

AMPPAL 22kW Slim Tower AC EV-laddare för bostäder och kommersiella fastigheter (AF-AC-022-Y-A-0-4-JA-P) levererar 22kW genom två typ 2-pistoler (16A+16A) från en 300 x 150 x 1400 mm kolumn med en 5-tums pekskärm. Dess verkliga differentiator sitter i firmware: varje transaktion, session och statushändelse talar standard OCPP 1.6J.

Det betyder att tornet inte är gift med vårt moln, vår app eller någon återförsäljares portal. Du pekar på den plattform du väljer idag, och igen om tre år när en bättre dyker upp.

Slutna system känns lätta till en början: appen är polerad, installationen är en QR-kod. Notan kommer senare, i utträdesavgifter, återköpt hårdvara eller data som sitter på en server du inte kontrollerar.

Sex skäl att insistera på OCPP 1.6J

Ingen leverantörslåsning: om plattformen höjer avgifter eller går offline, förblir hårdvaran din och går vidare.

Roaming-klar: aggregatorer och partnernätverk accepterar samma protokoll som ditt backoffice redan talar.

Tariffkontrollen stannar hos dig: du ställer in priser per anslutning via plattformen, inte genom en fabriksbunden app.

Fjärrfunktioner: start/stopp, reservationer och firmwareuppdateringar går på samma OCPP-kanal som mätdata.

Reviderbara poster: varje kWh och transaktions-ID loggas i ett standardformat som revisorer och tillsynsmyndigheter kan läsa.

Framtidssäkrad: när solenergi eller smart laddning kommer senare kan de flesta OCPP-baserade energiledningssystem läsa detta torns livedata.

Öppen anbudsgivning: om ditt företag måste lägga ut avgiftstjänsten på nytt är ett nätverk med öppet protokoll lättare att överlämna, värdera och granska.

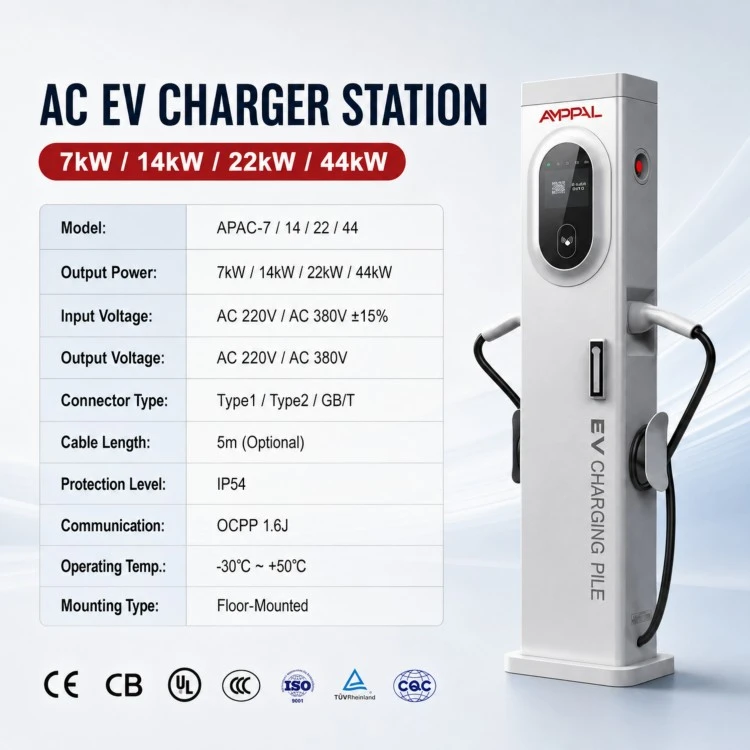

Tekniska specifikationer

Scenarier där plattformsfrihet lönar sig

CPO:er som lämnar in sitt backoffice vartannat eller vart tredje år och behöver laddare som överlever bytet.

Flottor som ansluter till moderbolagets befintliga OCPP-server istället för att köra ett andra system.

Hotell och gallerior som vill roama med flera appar ska inte vara bundna till en operatörs app.

Fastighetsutvecklare som installerar nu och säljer laddrättigheterna senare; köparen ärver öppen hårdvara.

Statliga anbud för gatuavgifter som kräver öppna standarder i specifikationen.

Operatörer testar en ny aggregator på tio torn innan de sätter igång hela nätverket.

Hur stationen pratar med vilken plattform som helst

Tornet håller två konversationskanaler öppna: Ethernet som primär länk, plus 4G och WiFi som reservdelar. Den ringer ut till din server, så ingen portvidarebefordran eller statisk offentlig IP behövs på din sida.

När en bil kopplas in skickar stationen en BootNotification och sedan uppdateras status och transaktioner när sessionen körs. OCPP 1.6J hanterar både laddpunktshantering och transaktionshantering rent för AC-laddning.

Migrering är en konfigurationsändring, inte en hårdvaruändring: öppna stationsmenyn, ange den nya serverns URL och användaruppgifter, starta om. Våra ingenjörer kan leda din IT-person genom switchen på mindre än en timme, vanligtvis på distans.

Värt att veta: tornet behåller sin lokala mätning och sessionslogg oavsett vilken server det pratar med. Även om en plattform försvinner över en natt har du fortfarande laddningshistoriken lagrad på enheten för export.

Certifieringar som stödjer protokollkravet

CE enligt lågspännings- och EMC-direktiven, omverifierad på varje produktionssats.

OCPP 1.6J-överensstämmelse testas mot en referensserver i vårt labb innan enheter lämnar linjen.

100 % hi-pot dielektrisk testning och jordkontinuitetskontroller på slutstationen.

IEC 60068 termisk cykling från -30°C till +70°C och 96-timmars saltspray på provtagna enheter.

48-timmars full-load burn-in medan kommunikationslänken övervakas för avbrott och återanslutningsbeteende.

RoHS/REACH-kompatibla komponenter under ett ISO 9001:2015 kvalitetssystem; Fabriken har även CCC-, TÜV-, UL- och CB-certifikat på andra produktlinjer.

Inne i samlingssalen: Åtta produktionssteg

CNC laserskärning av pelarskalet, 0,1 mm tolerans.

Kantpressning och sömsvetsning av 1400 mm tornkropp.

FANUC robotsvetsning av bottenplattan och kabelförskruvningsfästen.

Trestegs ytrengöring och efterbehandling före montering.

DIN-skena montering: kontaktorer, jordfelsbrytare och mätmodul, åtdragna enligt spec.

Elektronikfack: pekskärm, kommunikationskort och strömkort monterade.

Firmware blinkar och OCPP-överensstämmelse körs mot vår testserver; testloggen lagras per serienummer.

Hi-pot, visuell QC och packning; standardbeställningar skickas inom 15-20 arbetsdagar.

Välja en plattformsklar station: Tre kontroller

Markera ett: spelar din nuvarande plattform verkligen någon roll för dig? Om du driver en enda sajt med en proprietär app som du är nöjd med är en sluten laddare billigare, och det här tornets frihet är pengar du inte kommer att använda.

Markera två: vilken protokollversion talar ditt backoffice? Denna station kör OCPP 1.6J, som täcker den överväldigande majoriteten av AC-laddningsbehov; Om din färdplan kräver OCPP 2.0-funktioner som ISO 15118 plug-and-charge, berätta för oss innan du beställer så att vi kan ge råd om rätt modell.

Kontroll tre: vem har roamingförhållandet? Om en aggregator kommer att dirigera dina sessioner, fråga dem först om deras OCPP-serverinformation; de flesta accepterar 1.6J-ändpunkter, och tornet kan ansluta sig till deras nätverk inom en dag.

En mer ärlig notering: öppet protokoll skyddar dig från inlåsning, inte från dåliga ledningar. 22kW-tornet behöver fortfarande en ordentlig 380VAC trefasmatning, en brytare av rätt storlek och en jordad installation; ingen firmware kan fixa en lös neutral.

Varför operatörer köper AMPPAL Tower för öppna nätverk

Protokollärlighet: OCPP 1.6J-överensstämmelse verifieras per batch i vårt labb, och vi kommer att dela testloggen.

Hårdvaruhöjd: två 16A-uttag på en 380VAC-matning, 5-tums skärm, IP54, -20°C till +50°C driftsområde.

Villkor: MOQ 1 enhet på standardmodeller, 15-20 arbetsdagars ledtid, 2 års garanti.

Global räckvidd: export till 40+ länder, CE-dokumentation ingår, reservdelar via DHL/FedEx.

OEM/ODM-djup: vi har byggt AC- och DC-linjer för varumärken i Mellanöstern, Europa och Sydostasien sedan 2014.

Packa, ladda och exportera dokument

Beställ en container och du får samma ärliga packning varje gång: ett torn per 5-lagers kartong, hörnblock av skum, ankarsats och glands inuti, ca 45 kg brutto per låda.

Fyra kartonger till en pall med kantskydd och krympplast; en 40-fots container bär ungefär 60 torn pallade eller upp till 80 golvlastade, så frakten per enhet förblir förutsägbar för din offert.

Vi citerar FOB Ningbo eller Shanghai (EXW tillgängligt) och överlämnar den kommersiella fakturan, packlistan, konossementet, ursprungsintyget och CE-försäkran om överensstämmelse med varje försändelse.

Blandcontainrar är välkomna: torn delar utrymme med våra väggmonterade AC-enheter.

Stöd byggt kring plattformsmigrering

2 års garanti på tillverkningsfel, räknat från leveransdatum.

24-timmars teknisk respons; våra ingenjörer har anslutit sig till plattformsmigreringssamtal för kunder i fyra tidszoner.

Reservdelar via DHL/FedEx inom 2 arbetsdagar för vanliga artiklar.

Foto-och seriell RMA: vi bekräftar utbyte eller reparation innan du returnerar något.

Kostnadsfritt dokumentationspaket: OCPP-anslutningsguide, exempel på serverkonfiguration och en testslutpunkt för ditt IT-team.

Utgivningsnoteringar för fast programvara listar vilka OCPP-meddelanden som ändrats, så att ditt plattformsteam kan testa före lansering.

Migration och drift: Fel vs Rätt

Fel: ändrar serverns URL medan en session körs. Höger: migrera när kontakten är inaktiv och starta om tornet efter bytet.

Fel: att anta att enbart WiFi räcker för ett offentligt nätverk. Höger: koppla den primära länken med Ethernet och behåll 4G som reserv.

Fel: lämnar standardreferenser i stationsmenyn. Höger: ställ in ett starkt lösenord på dag ett; OCPP-anslutningen är bara lika säker som enhetens autentiseringsuppgifter.

Fel: testar en plattform och antar att resten beter sig likadant. Höger: kör en 24-timmars testversion på den nya servern med ett torn innan du byter flotta.

Fel: ignorerar klocksynkronisering. Höger: håll NTP aktiverat, eftersom transaktionsloggar med skeva tidsstämplar orsakar faktureringstvister senare.

Fel: behandlar firmwareuppdateringar som valfria. Höger: schemalägg uppdateringar på lediga kontakter, eftersom korrigeringar ofta riktar sig till exakt de kantfall som fältoperatörer rapporterar.

Operatörer med sina egna ord

En laddstationsoperatör i Kroatien flyttade 30 torn från en plattform till en annan under en enda helg. Deras tekniska ledare sa att bytet var en URL-ändring per enhet, och den enda förseningen var deras egen DNS. De testar nu en ny aggregator på fem torn innan kontraktet förnyas.

Ett malaysiskt logistikföretag knöt tornen till koncernens befintliga OCPP-server istället för att driva ett andra backoffice. Deras IT-chefs klagomål: 5-tumsskärmen visar endast engelska, så förare behöver ibland mobilappen för instruktioner på malajiska.

En turkisk operatör, som ingår i ett partnerskap som vi har tillhandahållit sedan 2022, använder tornen för kantstensladdning i Istanbul. 4G-alternativet räddade dem två gånger under lokala fiberklipp; sessioner fortsatte att fakturera korrekt eftersom stationen köade poster och laddade upp dem när länken kom tillbaka.

Vad som upprepas i dessa rapporter: ingen budgeterar för en protokolländring, och tornen som överlever det tyst är de som ingen behövde röra.

Frågor som operatörer ställer om plattformsfrihet

F: Fungerar tornet med vilken OCPP 1.6J-plattform som helst?

S: Alla plattformar som implementerar 1,6J AC-laddningsprofilen; vi håller en kort lista över testade servrar och lägger till dina på begäran.

F: Kan jag köra två torn på en serveranslutning?

S: Ja, varje torn registreras som sin egen laddningspunkt med sin egen identitet.

F: Vad händer om plattformen går offline under laddning?

S: Sessionen fortsätter och posten köas lokalt och laddas sedan upp när länken kommer tillbaka.

F: Är tornet på 22 kW fortfarande en smal pelare på 150 mm?

S: Ja, samma 300 x 150 x 1400 mm kropp som våra 14kW och 44kW torn.

F: Tar du betalt för firmwareuppdateringar?

S: Nej, firmware är gratis under garantiperioden och levereras via OCPP-kanalen eller som en lokal fil.

F: Kan jag märka tornet under mitt eget namn?

S: Ja, logotyp, startskärm och förpackning är anpassade under ett OEM-avtal.

F: Hur snabbt laddar en bil på detta torn?

S: Varje uttag levererar upp till 16A per fas, cirka 11kW på 380V trefas; namnskylten på 22 kW är den totala tvåkanonen.

F: Vilka reservdelar ska jag ha i lager?

S: En pekskärm, ett kommunikationskort och en uppsättning kabelgenomföringar täcker de flesta fältreparationer; vi föreslår ett kit per 20 torn.
