Högeffekts V2G dubbelriktad EV-laddare för kommersiell flottverksamhet

Från laddhög till kraftverk: 180kW V2G-idén

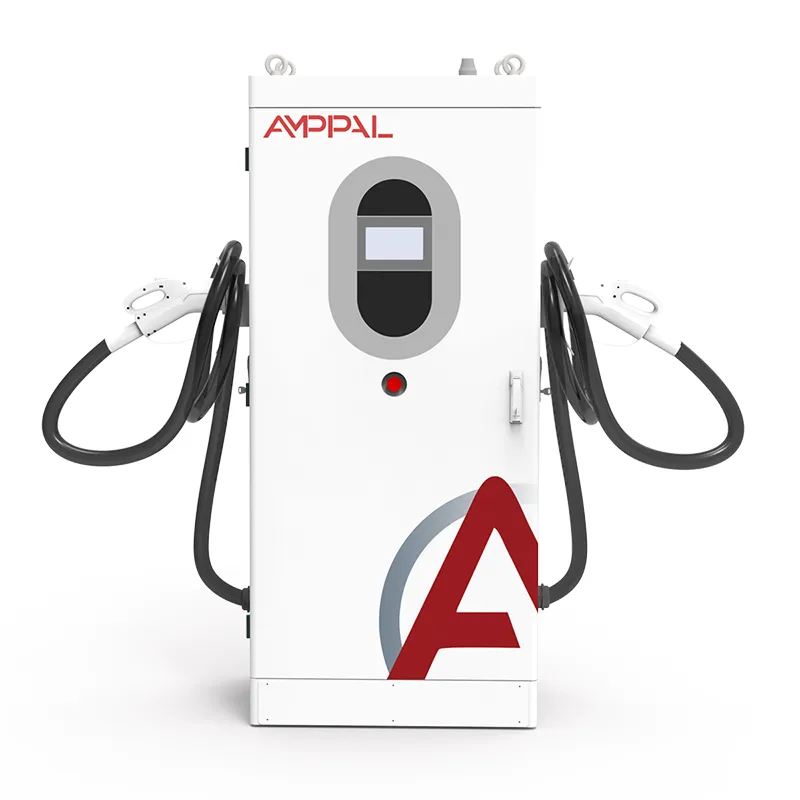

En 180kW laddare är ett avrundningsfel på ett nationellt nät; tiotusen av dem är ett kraftverk. AF-DC-180 är den enda tillgången som gör den aritmetiken möjlig: en dubbelriktad DC-laddare som fyller ett buss- eller lastbilsbatteri på 180 kW och, när nätet frågar, häller tillbaka ström i samma takt. Den toppar AMPPAL:s V2G-sortiment, och det är modellens nätsida köpare spec först.

Namnet berättar historien. V2G (vehicle-to-grid) betyder att fordonet blir en nätresurs när det är parkerat. AF-DC-180 förvandlar en depå till ett sändningsbart block på 180kW - tillräckligt för att täcka det genomsnittliga draget för ungefär 150-200 hushåll under en timme, eller för att hålla frekvensen för en transformatorstation under en störning.

Vad gör en laddare Grid-Grade

Vad som i praktiken kvalificeras som "grid-grade":

180 kW sändbar effekt från en enda anslutning: frekvenssvar, peak rakning eller nödreserver utan att bygga ett batterihus.

Plattformsstyrning som en förstklassig startmetod: enheten tar emot sändningsbörvärden och exekverar dem - ingen föraråtgärd krävs.

95% verkningsgrad åt båda hållen, så energin du säljer tillbaka äts inte upp av tur och retur.

ISO 15118 signerade sessioner: aggregatorn vet exakt vilket fordon, hur mycket energi och till vilket pris.

13 skyddsfunktioner, IP54 och -30C till +50C drift för utsatta gårdar i tuffa klimat.

Trådbundet och cellulärt dubbla nätverk med OCPP 1.6/2.0, så sändningskommandon kommer över vilken länk som än är aktiv.

Tekniska specifikationer

Sites Where 180kW Pays Off

När en 180kW-enhet tjänar sitt behåll:

Depåflottor som är inskrivna i frekvensregleringsprogram: parkerade bussar töms i 15-30 minuters fönster när nätfrekvensen sjunker.

Virtuella kraftverksaggregatorer som slår ihop hundratals laddare i ett enda bud i MW-skala.

Överförings- och distributionsföretag som driver sina egna V2G-piloter.

Stora kommersiella campus med peak-shaving-kontrakt och en buss- eller lastbilsflotta på plats.

Hamnar och logistiknav där fordon går på tomgång under förutsägbara timmar - idealiska utskicksfönster.

Hur en enhet talar med nätoperatören

Utsändningsslingan är snabb och mestadels automatisk. Aggregatets system - eller nätoperatörens - skickar ett börvärde över nätet: 'urladda 150kW för de kommande 15 minuterna'. Enheten kontrollerar det anslutna fordonets laddningstillstånd, bekräftar att sessionen är auktoriserad enligt ISO 15118 och rampar växelriktarens utsignal för att matcha. När fönstret tar slut stannar det rent och aktiveras igen för nästa kommando.

Frekvensreglering är den klassiska V2G-inkomstströmmen. Ett rutnät på 50.00Hz förblir balanserat av resurser som svarar inom några sekunder till minuter. En flotta på 180kW-enheter, som var och en kan växla mellan laddning och urladdning, fungerar som ett snabbt, granulärt svarsblock - aggregatorns programvara delar upp responsen över enheter så att inget enskilt fordon töms helt.

Högsta rakning är den enklare kusin: vid en förinställd timme laddar enheterna för att begränsa webbplatsens import, vilket minskar efterfrågeavgifterna och, på vissa marknader, tjänar kapacitetsbetalningar. Plattformskontroll hanterar både scheman - tidsbaserade och händelsebaserade - och loggar varje utskick för avveckling.

Standarder, typtester och pappersbanan

Gridprojekt körs på pappersarbete. AF-DC-180 levereras med:

CE- och TUV-typundersökningsrapporter, inklusive EMC i effektklassen 180kW.

IEC 61851-överensstämmelse som täcker DC-laddningsbeteende och kontaktsäkerhet.

ISO 15118-överensstämmelse för signerade dubbelriktade sessioner.

Fabriksrutintest: en fullständig dubbelriktad körning vid 180 kW plus isolering, jordkontinuitet och läckage.

IP54-verifiering enligt IEC 60529 och bred temperaturtestning vid -30C och +55C.

Testposter av allmännyttiga typ inkluderade för nätanslutningsanmälningar i EU, GCC och CIS.

Bygga 180kW skåp i skala

180kW-skåpet är byggt på samma Yueqing-linje som 120kW, med tyngre modulställ och samlingsskenor. Flödet:

Paneler är laserskurna och vikta och svetsas sedan in i ramen på 1620 x 750 x 560 mm.

Kraftställ med arton 10kW-moduler installeras och vrids till värmeplattan.

Samlingsskenor är bultade med kalibrerat vridmoment och märkta för inspektion.

Firmware-laddning och kommunikation sker på en dedikerad testbänk.

En full effekt blötläggning: sex timmars laddning vid 180 kW, fyra timmar invertering vid 180 kW.

Effektivitet, effektfaktor och svarshastighet går på enhetens serierekord vid 20, 50 och 100 procent belastning.

Varje enhet är inspekterad, märkt och förseglad; fästelement är momentkontrollerade.

Cratting följer testsign-off; standardbyggen skickas inom 15-20 arbetsdagar.

Är en 180kW-enhet rätt nätspel för dig?

Fråga vad tillgången faktiskt kommer att göra innan dimensionering. Om ditt spel är frekvensreglering eller VPP-aggregation, bestämmer leveransfönstret och marknadsreglerna värdet, inte bara kilowatten - kontrollera din aggregators lägsta budstorlek och svarskrav och matcha sedan enheten med programmet.

För en webbplats som bara rakar sin egen topp är 180kW generöst; 120kW-enheter kan täcka samma behov till lägre kostnad. För en anläggning med en lastbils- eller bussflotta som också måste snabbladdas under dagen, tjänar 180kW på båda sidor om mätaren.

Inte för dig om din transformator inte kan ta emot 180 kW extra belastning, om din nätkod inte har någon V2G eller exportramverk, eller om fordonen på plats inte klarar ett drag på 180 kW. Inte heller för dig om du vill ha en hands-off laddare utan intresse av att skickas - du skulle betala för plattformskontroll som du aldrig använder.

Varför nätsidans köpare håller sig till AMPPAL

15-20 arbetsdagar på standardbyggnader på 180 kW; modellkoden låser kontakt, kabellängd och alternativ vid orderbekräftelse.

En enhet för utvärdering och ingenjörsstöd för aggregatorintegration - utsändnings-API:et levereras tillsammans med manualen.

Intyg och typprovningsprotokoll skickas före leverans för nätgodkännande och tull.

OCPP 1.6/2.0 plus AMPPAL-plattformen, med lasthantering och schemaläggning av flottan ingår.

AMPPAL har skickat mer än en miljon enheter sedan 2014 och driver 200+ stationer; nätköpare handlar med ingenjörer, inte bara försäljning.

Lådor, containrar och tullar för 180kW

AF-DC-180-skåpet är 1620 x 750 x 560 mm, skickat upprätt i en tung trälåda på cirka 320 kg med vapen och kablar. Byggd för sidolastning med ett riggdiagram, den använder fyra lyftöglor och en spridarbygel.

En 20-fots container rymmer fem enheter; en 40 fot hög kub tio. Rutbeställningar skickas vanligtvis som fulla behållare, vapen i separata kartonger.

FOB Ningbo eller Shanghai standard; CIF, CFR, DAP på begäran. Dokument: faktura, packlista, konossement, CE-deklaration och testcertifikat, plus en ISO 15118-konformitetsförklaring för nätanmälan.

Service och support för Grid-projekt

24 månaders standard. På VPP-anslutna sajter kommer vi överens om en driftavtal för drifttid separat, eftersom aggregatorstraff är den verkliga exponeringen.

Hot-swap strömmoduler med regionalt lager; vanliga reservdelar når dig inom 3-5 arbetsdagar.

Våra ingenjörer ringer in i enheten via sin egen länk; sändningsfel får prioritet routing.

Driftsättningen inkluderar ett liveutsändningstest med din aggregators plattform.

Firmware förblir aktuell utan kostnad så länge du äger enheten - OCPP och ISO 15118 patchar ingår.

Misstag som kostar VPP-intäkter

Fel: Undertecknande av ett aggregatoravtal innan kontroll av enhetens lokala mätning. Höger: bekräfta mätaren och avräkningsdatavägen under driftsättningen, inte efter den första fakturatvisten.

Fel: Att låta leveransschemat tömma varje fordon för att tömma. Höger: ställ in ett aggregatorgolv (till exempel 20 % SOC) och gör det icke förhandlingsbart i plattformsreglerna.

Fel: Förutsatt att svaret är omedelbart. Höger: enheten svarar på sekunder till minuter beroende på program; utforma ditt bud kring den verkliga ramptiden.

Fel: Kör V2G och snabbladdning samtidigt på en transformator. Höger: använd lasthantering så att laddnings- och urladdningsfönster aldrig överlappar varandra.

Wrong: Ignoring battery degradation clauses in vehicle warranties. Right: document V2G usage and confirm the OEM's position before enrolling the fleet.

Feedback från Grid and Aggregator Partners

En aggregator i Tyskland slår samman 180 kW-enheter över 40 depåplatser till ett bud på 7,2 MW frekvensreglering. Operatören säger att enheterna håller börvärdet inom ett par procent och sätter sig korrekt; den verkliga smärtan var den första månaden av mätare-dataavstämning, som deras team löste genom att dra enhetens egna loggar.

En bussdepå i Dubai registrerade fyra AF-DC-180 i ett peak-shaving-program för emiratets sommarluftkonditioneringstopp. Blocket på 720 kW rakade depåns import med cirka 30 % under middagsfönstret, och operatören noterade att skåpen hanterade 48C omgivningstemperatur utan nedstämpling. Deras klagomål: displayen är endast engelskspråkig, vilket deras underhållspersonal skulle föredra på arabiska.

Ett logistiknav i Kazakstan använder enheterna både för att snabbladda långdistanslastbilar och för att ge reserv i ett svagt regionalt elnät. Batteriförsämring var styrelsens första fråga; efter ett år med schemalagda 30-40 % urladdningar visar flottans diagnostiska data kapacitetsförluster inom OEM:s normala körområde. Deras kommentar: plattformens utskickningslogg är det som övertygade finanskommittén att förnya.

Grid Services FAQ

F: Hur mycket nätvärde har en 180kW-enhet?

S: Ungefär 180 kW sändbar effekt - tillräckligt för 15-30 minuters regleringsfönster eller ett energiblock på 90-180 kWh per session.

F: Vad är ett virtuellt kraftverk?

S: En aggregator slår ihop många små tillgångar som V2G-laddare till ett bud i MW-skala som nätoperatören kan skicka.

F: Förstör V2G fordonets batteri?

S: Studier i verkligheten och våra kunders loggar visar blygsam, hanterbar försämring när djupet och frekvensen är begränsade - bilens egna garantivillkor sätter fortfarande gränserna.

F: Hur tar plattformskontrollen emot utskick?

S: Över Ethernet eller mobilt via OCPP eller AMPPAL-plattformen - enheten exekverar börvärden automatiskt, ingen förarens åtgärd.

F: Kan AF-DC-180 laddas och laddas ur samma dag?

S: Ja - att dubbeltullar är hela affärsfallet: ladda på morgonen, skicka på kvällstoppen.

Q: Which markets pay for V2G?

S: Frekvensreglering, kapacitet och peak-shaving-program finns i Tyskland, Storbritannien, delar av USA och Australien; kontrollera din aggregators aktiva program.

F: Vad händer om nätoperatören skickar ut medan flottan behöver lämna?

S: Plattformen kan hålla tillbaka fordon under ett användarinställt SOC-golv; förarnas behov överträffar intäkterna i reglerna.

F: Är en enhet på 180 kW överdriven för en normal depå?

S: Om du bara rakar din egen topp så räcker det ofta med 120kW. 180 kW lönar sig när både snabb laddning av flottan och leveransintäkter spelar roll.
