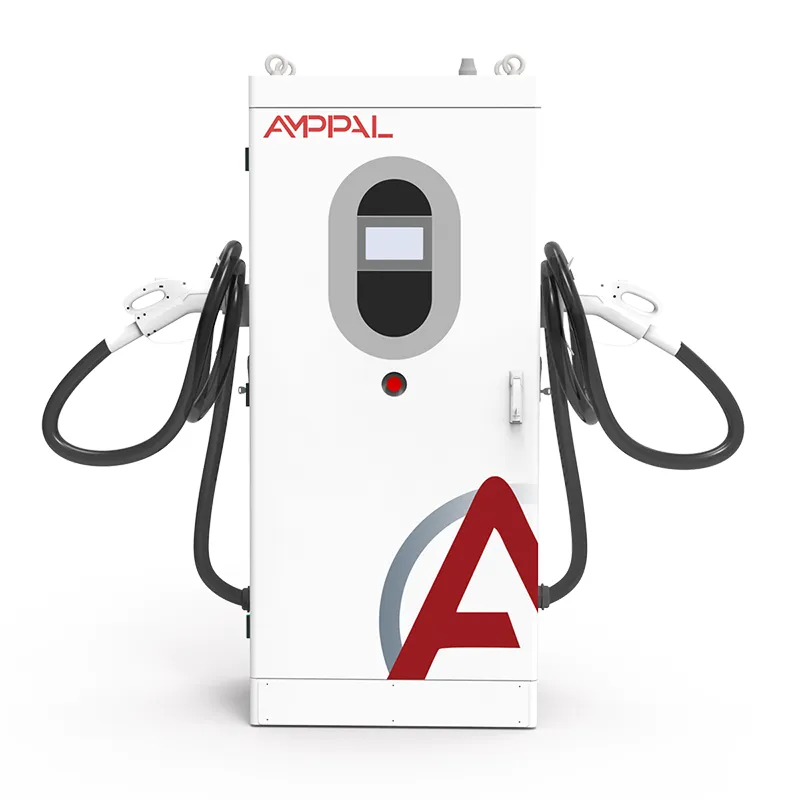

V2G dubbelriktat DC-snabbladdningssystem för Smart Grid och Fleet Energy Management

Vad en 120kW dubbelriktad laddare gör för en depå

Flottans elektrifiering stannar vanligtvis på ett nummer: efterfrågeavgiften. V2G dubbelriktat DC-snabbladdningssystem för Smart Grid och Fleet Energy Management (Model AF-DC-120-Y-B-Z-3/4/5-H) en 120kW dubbelriktad DC-laddare byggd för att attackera den - den fyller batterier över natten eller mitt på morgonen och inverterar sedan strömmen från samma batterier tillbaka till depån, när tariffen är som hårdast under eftermiddagen.

Med 120kW är det depåklass: två till fyra skåpbilar i timmen, en tung lastbil i rimlig tid eller en tillgång i byggnadsskala. Modellkoden AF-DC-120-Y-B-Z-3/4/5-H kodar kontakt, kabellängd och tillval - vilket är anledningen till att anbuden listar den med en kod snarare än ett enkelt suffix.

Varför depåer väljer AF-DC-120

Köparnas kortlista, i beställningen frågar finansteam vanligtvis:

Efterfrågeminskning: en urladdning på 120 kW under två timmar varje veckodag rakar den månatliga toppen - till 8-15 USD per kW och månad, 1 000-2 000 USD sparas varje månad på den skivan.

En enhet, två intäktsströmmar: energiarbitrage plus efterfrågeminskning; vid nuvarande spreadar i EU och USA landar återbetalningen inom 2-4 år.

Högsta rakning i byggnadsskala: 120 kW plattar ut en webbplatss kvällsspets, inte bara trimmar den.

13 skyddsfunktioner och IP54, dimensionerad för utsatta gårdar.

Design med bred temperatur: betyget -30C håller skandinaviska och kanadensiska vinterflottor i drift.

Kabelanslutet plus mobilnätverk med OCPP 1.6/2.0, så att det ansluter sig till flottans befintliga backend.

Tekniska specifikationer

Fem flotta och byggnadsscenarier för 120 kW

När en dubbelriktad enhet på 120 kW tjänar sitt behåll:

Leverans- och buddepåer: skåpbilar laddar över natten vid lågtrafik och lossar under kvällstoppen.

Bussdepåer som behöver snabbare vändningar än 60kW kan ge.

Lager med stora kylrum: utloppsfönstret är i linje med kompressorstöten efter 16:00.

Kontorstorn med personalens elbilsflottor: garaget blir en tillgång på 120 kW per bay för kvällstoppen.

Verktyg som testar V2G på sina egna flottor innan de rullar ut kundprogram.

Hur 120kW-enheten balanserar depåns belastning

Driftslingan är enkel att beskriva, krävande att utföra. På natten likriktar enheten AC till DC med upp till 120kW, vilket fyller flottan. Mellan kl. 16.00 och 21.00 - eller närhelst platstaxan är som högst - inverterar samma omvandlare DC tillbaka till AC, synkroniserat med byggnadens försörjning. Styrkortet bestämmer riktningen varje cykel; en skåpbil med 40 % laddningsläge står helt enkelt utanför urladdningsfönstret.

Peak shaving fungerar vid mätaren, inte laddaren. Efterfrågeavgiften bestäms av det högsta 15-minutersgenomsnittet under månaden. En anläggning som når en topp på 400 kW klockan 18:00, med 120 kW urladdad över dessa 90 minuter, registrerar en topp närmare 280 kW – och den siffran följer platsen under hela faktureringsmånaden. Operatörer tittar på kurvan, ställer in schemat i AMPPAL-plattformen och låter enheten jaga börvärdet.

Kallt väder är den dolda mördaren av flottans ekonomi. Under cirka 0C tar batterier emot laddning långsammare om inte fordonets BMS förutsätter dem. Modulerna är klassade till -30C och kommunikationen förblir vid liv i kylan, så morgonsessionerna börjar enligt schemat; fordonets värmestyrning avgör fortfarande hur snabbt cellerna tar energi.

Certifiering och fabrikstestbevis för 120kW

Bevisfilen som färdas med en 120kW enhet:

CE- och TUV-rapporter som täcker säkerhet och EMC i effektklassen 120kW.

IEC 61851-överensstämmelse för DC-laddningsbeteende, kabel- och kontaktkontroll.

ISO 15118-överensstämmelse för dubbelriktad kommunikation med fordonet.

Ett fabriksrutintest på varje enhet: en fullständig dubbelriktad körning på 120 kW plus isolering, jord och läckagekontroller.

IP54 verifierad enligt IEC 60529; bredtemperaturmoduler testade vid -30C och +55C.

Typtestposter tillgängliga för nätanslutningsapplikationer på de flesta EU- och GCC-marknader.

Från plåt till transport: 120kW tillverkning

120kW-skåpet börjar som stålplåt och låter testas cirka två veckor senare. Yueqing-sekvensen:

Ramen och panelerna är tillverkade på CNC-stansar och kantpressar, sedan svetsade med jigg för att hålla 1620 x 750 x 560 mm kuvert.

Ett förmonterat kraftställ - tolv 10kW-moduler i standarduppbyggnaden - installeras och skruvas fast i värmeplattan.

Styrkablar hänger upp och dras på ett dedikerat kort, märkt enligt kopplingsschemat.

Första start: laddning av firmware, skärmkontroll och kommunikation.

Ett tvådelat belastningstest körs: sex timmar vid 120 kW laddning, sedan fyra timmar vid 120 kW invertering tillbaka till testbussen.

Verkningsgrad och effektfaktor registreras vid 20 %, 50 % och 100 % belastning på serieposten.

Skåpet är förseglat, märkt och inspekterat; varje fästelement är vridmomentkontrollerat.

Klämning sker inom en vecka efter testsignering; ledtiden för standardbyggen är 15-20 arbetsdagar.

Rätt storlek på en flotta: När 120kW passar, när den inte gör det

Börja med efterfrågekurvan, inte antalet fordon. Dra 12 månaders intervalldata på 15 minuter. Toppen på kvällen med flottan parkerad? 120kW urladdning är direkt användbart. Toppen vid 11:00 medan flottan är på väg? Enheten kan fortfarande laddas - men efterfrågehistorien kollapsar och en enkelriktad laddare ser bättre ut.

Matcha enheten till flottans kopplingsmix. AF-DC-120 stöder CCS1, CCS2, GB/T, CHAdeMO och NACS, låsta av modellkoden vid beställningstidpunkten. Blandad depå? Planera en pistol per fack och ha en extra kabelenhet i lager.

Inte för dig om din transformator inte kan ta 120kW extra belastning även med lasthantering, eller om din nätkod inte har något exportramverk - endast urladdning till last hjälper fortfarande, men fullt arbitrage kräver en V2G-taxa. Tre skåpbilar? 30kW-enheter tjänar dig bättre; 120kW köper kapacitet du inte kommer att använda.

Arbetar med AMPPAL på 120kW flottprojekt

Standardbyggda levereras inom 15-20 arbetsdagar; anpassningen av modellkoden - kontaktdon, kabellängd, färg - fryses vid orderbekräftelse.

En enhet för utvärdering, två till fem för pilotdepåer och volymprissättning för utbyggnader med flera depåer.

Certifikat och typtestprotokoll tillhandahålls före leverans för godkännande av nätanslutningen.

OCPP 1.6/2.0 och AMPPAL-plattformen stöddes båda; lasthantering koordinerar flera enheter på en anslutning.

AMPPAL driver 200+ egna stationer och har skickat över 1 M+ enheter sedan 2014 - köpare av flottan handlar med operatörer, inte papper.

Logistik för 120kW depåladdare

AF-DC-120 mäter 1620 x 750 x 560 mm och skickas upprätt i en förstärkt trälåda, ungefär 300 kg med pistoler och kablar, konstruerad för sidolastning med ett riggdiagram - två gaffelpinnar och en spridarbygel hanterar den.

En 20-fots container tar sex enheter; en 40 fot hög kub tolva. Flottans beställningar kommer som fulla containerlaster, vapen packade separat för att skydda kontakterna.

Villkoren är FOB Ningbo eller Shanghai som standard; CIF, CFR och DAP på begäran. Dokumentation: faktura, packlista, konossement, CE-deklaration och testcertifikat; ISO 15118 överensstämmelseförklaringen är utarbetad för rutnätsunderlag.

Efterförsäljningstäckning för flotta platser

Två år per enhet. Flottoperatörer lägger vanligtvis till ett förlängt kontrakt – stillestånd på en depåladdare kostar mer än täckningen.

Strömmoduler är hot-swappable i fält; regionalt lager skickar reservdelar inom 3-5 arbetsdagar.

Fjärrdiagnostik över enhetens egen anslutning; de flesta fel åtgärdas utan ett besök på plats.

Idrifttagningsstödet inkluderar ett lasttest med dina fordon och en genomgång av efterfråganskurvan efter den första faktureringsmånaden.

Gratis firmwareuppdateringar för produktens liv, inklusive OCPP-revisioner och ISO 15118-fixar.

Operativa misstag på flottans platser

Fel: Dimensionering av transformatorn för laddning och urladdning samtidigt. Till höger: schemalägg urladdning mot webbplatsens nettobelastning så att laddning och invertering aldrig staplas i en spik.

Fel: Behandla efterfrågeavgiften som fast. Höger: spåra den månatliga 15-minuterstoppen - en dålig kväll sätter hela månadens räkning.

Fel: Lossar varje skåpbil till samma djup. Höger: ställ in ett golv för flottan (säg 30 % SOC) så att morgondriften aldrig börjar kort.

Fel: Ignorera kallfönstret. Höger: aktivera förkonditioneringsscheman på vintern och minska förväntningarna på de kallaste morgnarna.

Fel: Låter fleet management-systemet och laddaren vara oense om sessionskontroll. Höger: gör OCPP-backend till den enda källan till sanning för schemaläggning.

Återkoppling från flottan efter sex månader

Ett budfirma i Midlands i Storbritannien driver sex AF-DC-120 över två depåer. Kvällsavlastningen från flottan med 40 skåpbilar minskade den kombinerade efterfrågeavgiften med cirka 22 % under första kvartalet; återbetalningen flyttades från 4,2 till 3,1 år. Klagomål: riggdiagrammet förutsätter en lastkaj - den andra platsen behövde ett krananrop.

En fryshusoperatör i Polen använder tre enheter där kompressorstöten når sin topp efter 16:00. Utsläpp i linje med det fönstret höll den registrerade toppen platt över två sommarmånader. Chefen noterade att enheterna surrade på en konsekvent tonhöjd snarare än att cykla högt - nattpersonalen uppskattar det.

En kommunal depå i Norge körde en enhet genom en -25C-vecka i januari. Morgonpass började enligt schemat dagligen; fordonets förkonditionering begränsat laddningskraften på de kallaste morgnarna, precis som manualen varnar. Deras enda önskan: en längre pistolkabel för snöröjning - de beställde förlängningen senare.

Fleet V2G FAQ

F: Vad är en efterfrågeavgift, exakt?

S: Den del av en kommersiell faktura som baseras på din högsta 15-minuters genomsnittliga dragning under månaden, ofta USD 8-15 per kW - en dålig kväll sätter hela månaden.

F: Kan AF-DC-120 driva en hel byggnad?

S: Den kompenserar upp till 120 kW av anläggningens belastning, tillräckligt för att platta till en depå eller kontorstopp; det är inte ett komplett utbud.

F: Hur beräknas återbetalningen?

S: Efterfrågeminskning plus energiarbitrage minus enhet och installationskostnad; vid nuvarande EU- och USA-spridningar går flottan i jämvikt på 2-4 år.

F: Stoppar kallt väder V2G-urladdningen?

S: Nej - moduler är klassade till -30C. Laddning i djup kyla begränsas av fordonets batterikonditionering, inte laddaren.

F: Vilka kontakter passar till flottan?

S: CCS1, CCS2, GB/T, CHAdeMO eller NACS - modellkoden fixar konfigurationen vid beställning, och kabelenheter är utbytbara på fältet.

F: Kan flera enheter dela en transformator?

S: Ja - lasthantering i AMPPAL-plattformen eller din OCPP-backend koordinerar dem.

F: Vad händer om nätet går ner mitt i urladdningen?

S: Enheten slutar invertera och synkroniserar om när matningen återvänder; det är en nätansluten enhet, inte en islanding.

F: Kan urladdning skada flottans batterier?

S: Måttliga djupurladdningscykler ingår i elbilsgarantierna; att hålla flottans golv på 30 % SOC begränsar stressen.
