Dubbelriktad V2G DC Snabb EV-laddare för flotta och nättillämpningar

Vad är 60kW V2G-laddaren och vad "femtrådigt" betyder

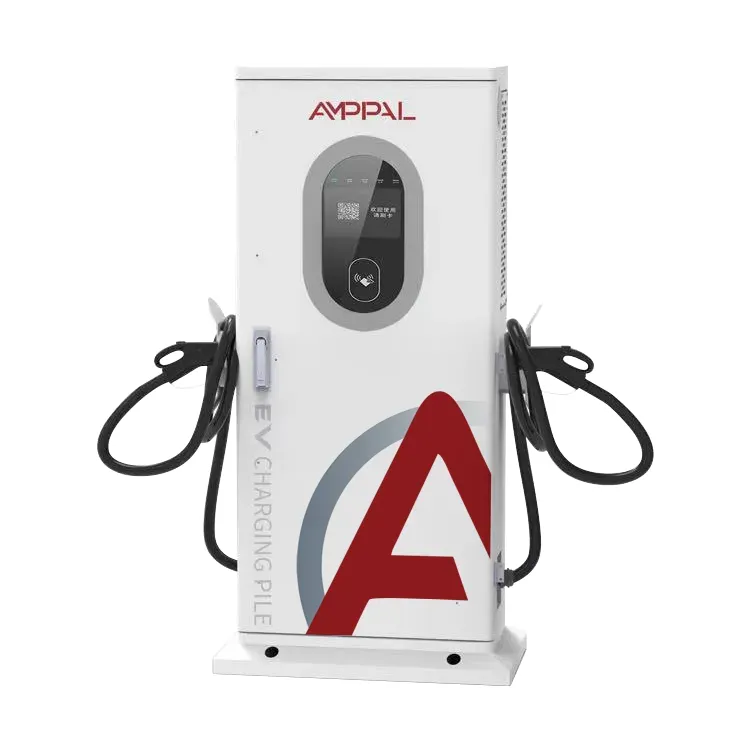

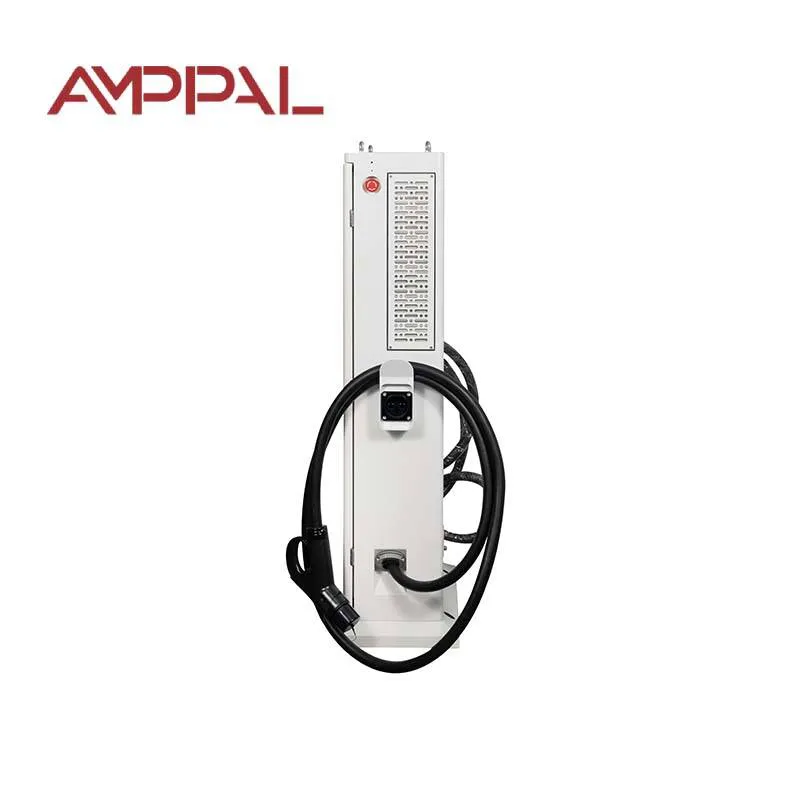

Nätanslutningen avgör hur bra en 60kW V2G-laddare presterar, och det är därför AF-DC-60-specifikationen läser som den gör. Denna dubbelriktade V2G DC-snabba elbilsladdare för flotta och nättillämpningar är en dubbelriktad likströmsladdare på 60 kW: den likriktar trefas växelström för att ladda ett fordon, och den inverterar likström från fordonet tillbaka till växelströmsnätet för en byggnad, en depå eller export. Skåpet mäter 1517 x 640 x 300 mm.

Det som skiljer det åt i ett anbud är ingångsspecifikationen. L1/L2/L3/N/PE betyder tre faser, en noll och en separat skyddsjord - fem ledare, den fullständiga industriella standarden. Webbplatser som är kopplade på det sättet får balanserad fasbelastning, en definierad neutral referens och en ren felväg. Installatörer läser den här raden först.

Fem styrkor i 60kW-designen

Designpunkter som är viktiga för elingenjörer och nätoperatörer:

Trefasig femtrådsingång, så fasströmmar balanserar istället för att driva: 60kW över L1/L2/L3 är ungefär 87A per fas vid 400V.

Ärlig effektfaktorkurva: 0,97 eller bättre från 20-50 % belastning, 0,99 eller bättre från 50-100 % - anges med belastningsintervallet, inte som ett bästa fall.

Inverterläge med harmonisk kontroll, så att urladdning av en bil inte smetar ut distorsion på bussen som matar din andra utrustning.

Ethernet och CAN som inbyggda gränssnitt, plus mobil - enheten pratar med platskontroller, AMPPAL-molnet eller en OCPP-backend utan protokollomvandlare.

Tretton skyddsfunktioner, IP54-kapsling och brus vid eller under 65dB även under toppeffekt.

Tekniska specifikationer

Vem ska installera en 60kW-enhet

60kW är det bästa stället för en enda DC-vik som betjänar taxibilar, skåpbilar och små lastbilar. Återkommande distributioner:

Taxi- och hagelgårdar där fordon cyklar genom en 40-80 % laddning på mindre än en timme.

Kommersiella byggnader med tät strömförsörjning: enheten laddas med reducerad ström eller urladdningar för att täcka platsens topp.

Verkstäder och återförsäljare laddar skåpbilar på dagen och exporterar till byggnaden på kvällen.

Microgrid och ö-platser där laddaren fungerar som en backupkälla under avbrott.

Kommunala depåer som kör blandade kontakttyper - CCS1, CCS2, GB/T, CHAdeMO, NACS alla tillgängliga.

Inuti den dubbelriktade kraftvägen: Rätta till, invertera och håll dig ren

Kraftvägen är en dubbelriktad omvandlare. Laddning: AC in, likriktad, DC ut på upp till 60kW. Urladdning: DC in från fordonet, inverterad till AC, synkroniserad med den lokala bussens frekvens och fas. Riktningsförändringar i millisekunder, bestäms av styrkortet, inte en mekanisk brytare.

Power factor är där designen visar disciplin. Vid lätt belastning - 20-50% av nominell effekt - håller omvandlaren PF på 0,97 eller bättre; över 50 % håller den 0,99 eller bättre. Varför citera det i segment? Eftersom varje omvandlares effektfaktor sjunker vid låg belastning, och ett enda rubriknummer döljer det. Anslutningsavtal efterfrågar i allt högre grad kurvan, inte toppen.

Övertoner spelar roll i inverterläge. När bilen laddas ur, formar omvandlaren sin nuvarande vågform för att hålla distorsion inom de gränser som din transformator och grannar tolererar. Ethernet och CAN bär kontrolltrafik - laddare, byggnadskontroller och faktureringsplattform utbytesstatus utan en mobil tur och retur.

Överensstämmelse och testning: Vad levereras med 60kW-enheten

Överensstämmelsefilen för varje AF-DC-60:

CE- och TUV-rapporter som täcker säkerhet och EMC, inklusive harmonisk och flimmertestning.

IEC 61851-överensstämmelse för DC-laddningsbeteende, kabel- och kontaktkontroll.

ISO 15118-överensstämmelse för dubbelriktad kommunikation med fordonet.

Fabriksrutintest på varje enhet: isolering, jordkontinuitet, läckage och en hel dubbelriktad körning på 60 kW.

Effektfaktor- och effektivitetsmätningar vid 20 %, 50 % och 100 % belastning registreras på enhetens testblad.

Bredtemperaturmoduler klassade -30C till +55C, förseglade i en IP54-kapsling.

Produktionslinjen bakom 60kW skåpet

60kW-linjen vid AMPPALs Yueqing-anläggning delar FANUC- och TRUMPF-utrustningen med resten av DC-familjen. Bygget:

Kapslingspaneler stansas och viks, svetsas sedan på ramlinjen innan pulverlackering.

Kraftmoduler kommer förtestade och är monterade med vridmomentstyrda fästelement.

DC-bussen och kabelmattan läggs av samma team som bygger 120kW-enheterna, vilket håller utförandet konsekvent.

Varje enhet blötläggs i sex timmar vid 60 kW i laddningsriktningen, sedan två timmar i växelriktarriktningen vid full effekt.

Effektfaktor och distorsion mäts vid 20 %, 50 % och 100 % belastning och loggas till enhetens seriepost.

Ethernet-, CAN- och mobillänkar utövas, inklusive en simulerad nätverksfel.

Skåpet är förseglat, märkt och visuellt inspekterat.

Cratting följer inom två dagar; standardkörningen är 15-20 arbetsdagar.

Dimensionering och platskontroller för 60kW

Granska leveransen innan du skriver under. AF-DC-60 vill ha en trefas femtrådsmatning dimensionerad för 60kW plus takhöjd - ungefär 100A per fas vid 400V med marginal. Transformator på kapacitet? Lasthanteringslock laddas medan urladdningen rakar toppar. Enfas webbplats? Fel produkt.

Matcha kontakten till flottan: CCS2 för Europa, CCS1 för Nordamerika, GB/T för Kina, CHAdeMO för äldre japanska fordon, NACS i USA. Enheten levereras med den pistol du anger; att byta kabelmontage senare är ett fältjobb.

Inte för dig om det inte finns något dubbelriktat användningsfall och ingen V2G-taxa i sikte - en enkelriktad 60kW-laddare kostar mindre. Inte heller för dig om rutnätskoden förbjuder export: urladdning till last fungerar bara, men om ditt verktyg inte tillåter någotdera, köp enväg och behåll pengarna.

Vad en AMPPAL 60kW-beställning innehåller

Standardenheter lämnar Yueqing inom 15-20 arbetsdagar; kontaktval, kabellängd och färgfärg konfigureras vid beställningstidpunkten.

En-enhets MOQ för utvärdering och testenheter i lager för brådskande ersättningar.

Hela certifikatpaketet - CE, TUV, IEC 61851, ISO 15118 - skickas före leverans för nätgodkännande och tull.

OCPP 1.6/2.0 plus direkt Ethernet- och CAN-integration, så enheten passar både Schneider-, Siemens- och AMPPAL-plattformar.

Sedan 2014 har AMPPAL skickat mer än en miljon laddare och driver 200+ stationer själv; supportsvar i UTC+8 arbetstimmar, reservdelar inom 3-5 dagar.

Packning och frakt för 60kW enheter

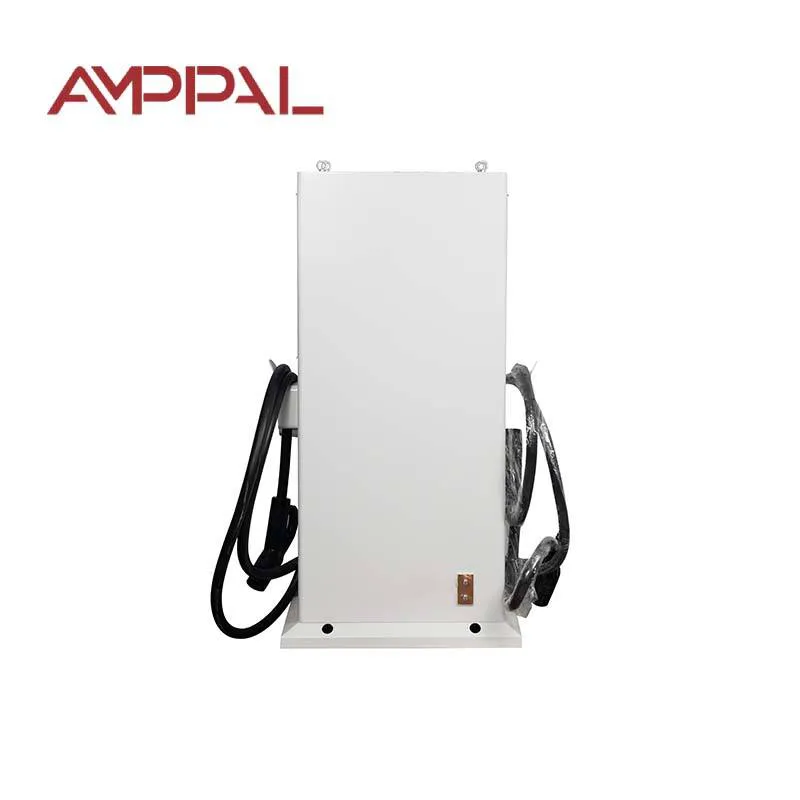

60kW-skåpet är 1517 x 640 x 300 mm och går upprätt i en trälåda, cirka 170 kg med pistol och kablar. Gaffelfickor tillåter gaffeltruckhantering; locket är fastspänt, inte skruvat, så tullinspektion skadar inte enheten.

En 20-fots behållare rymmer cirka 14 enheter, en 40-fots hög kub cirka 30. Blandad last med andra AMPPAL-produkter är vanliga; laddare fram som styckegods med rätt märken.

FOB Ningbo eller Shanghai som standard; CIF, CFR och DAP på begäran. Fraktdokument: faktura, packlista, konossement, CE-deklaration och testcertifikat; ISO 15118-överensstämmelseförklaringen finns tillgänglig för nätanslutningsunderlag.

Servicevillkor för 60kW-köpare

24 månaders löptid. Fel på nätet på grund av dålig leveranskvalitet täcks; vi bråkar inte om vem som orsakade ökningen.

Regionalt reservlager: kraftmoduler, styrkort och fläktar levereras inom 3-5 arbetsdagar.

Fjärrdiagnos via Ethernet eller mobilt, med en tekniker på linjen under driftsättning.

Gratis firmware-uppdateringar, inklusive OCPP- och ISO 15118-revisioner, under produktens livstid.

Årlig underhållssats tillgänglig: filter, packningar och kontaktfett för kontakten.

Fem misstag som skadar strömkvaliteten

Fel: Knacka på de tre faserna från olika distributionscentraler. Höger: mata alla tre från ett kort så fasvinklar och impedans matchar.

Fel: Att köra PE genom en delad kabelränna utan limning. Höger: använd en dedikerad skyddsjord till enhetens terminal och verifiera kontinuiteten innan strömförsörjning.

Fel: Att döma prestanda utifrån databladets enda effektivitetsnummer. Höger: fråga efter enhetens eget testblad - vårt registrerar PF vid 20%, 50% och 100% belastning.

Fel: Förutsatt att urladdningen alltid är ren eftersom enheten är certifierad. Höger: håll matningsimpedansen låg och uppströmsbrytaren koordinerad; Övertoner beter sig bättre på en styv matning.

Fel: Anslut neutralen löst eftersom "lasten är balanserad ändå". Höger: vrid på den neutrala terminalen som alla andra - en flytande neutral är det klassiska V2G-platsfelet.

Vad 60kW-operatörer sa till oss

Ett taxikooperativ i Prag kör fyra AF-DC-60 på en gård där 40 elbilar roterar dag och natt. Urladdning pågår 17:00-20:00 för att minska efterfrågan på kvällen; den första månaden minskade efterfrågeavgiften med cirka 18 %. Grumble: CAN-manualen förutsätter en kontrollingenjör, och deras elektriker behövde två samtal på registeradresser.

En transformatortillverkare i Ningbo använder enheten för att testa sina egna växelriktare mot en verklig dubbelriktad belastning. Distorsionsavläsningarna stannade inom vad platstransformatorn tolererade; fläktljudet stiger märkbart över 45kW effekt, så kraftig urladdning går utanför kontorstid.

En mikronätoperatör i Indonesien parade AF-DC-60 med solenergi och en liten batteribank på en ö-resort. Inverterläget ledde till tre avbrott i år, var och en under två timmar. Deras kommentar: enheten matchar databladet, men den mobila modulen behöver ett lokalt SIM-kort med roaming inaktiverat, annars tappas dataplanen.

Vanliga frågor om 60 kW V2G

F: Vad exakt är en trefas femtrådsförsörjning?

A: L1/L2/L3 plus en noll och en separat skyddsjord - fem ledare, standarden för industriella och kommersiella anslutningar vid denna effekt.

F: Varför anges effektfaktorn i två intervall?

S: Eftersom PF sjunker vid lätt belastning på varje omvandlare; anger 0,97 från 20-50 % och 0,99 från 50-100 % är den ärliga versionen av ett enda rubriknummer.

F: Förvränger urladdning av en bil min byggnadsförsörjning?

S: Växelriktaren formar den aktuella vågformen för att hålla harmonisk distorsion inom de gränser som din transformator och grannar tolererar.

F: Vad gör Ethernet och CAN här egentligen?

S: Kontroll och telemetri kör de trådbundna länkarna med låg latens; cellular är säkerhetskopian och fjärråtkomstvägen.

F: Kan AF-DC-60 ladda en 400V buss?

S: Den passar elbilar för passagerare, skåpbilar och små lastbilar; en 300kWh buss tar hela natten - steg till 120kW eller 180kW för bussar.

F: Vilken kontakt levereras den med?

S: Pistolen du anger - CCS1, CCS2, GB/T, CHAdeMO eller NACS - och kabelenheten kan bytas ut i fält senare.

F: Vad händer om min webbplatss transformator är underdimensionerad?

S: Lasthantering kan begränsa laddningsströmmen; urladdning fungerar fortfarande och kan raka platsen toppen.

F: Hur skyddas en 60kW-enhet?

S: Tretton skyddsfunktioner inklusive över- och underspänning, kortslutning, jordfel, isolationsövervakning och pistoltemperaturdetektering.
