V2G dubbelriktad DC EV Laddningsstation för kommersiell energihantering

30kW-modellen och varför ISO 15118 är viktigt för dig

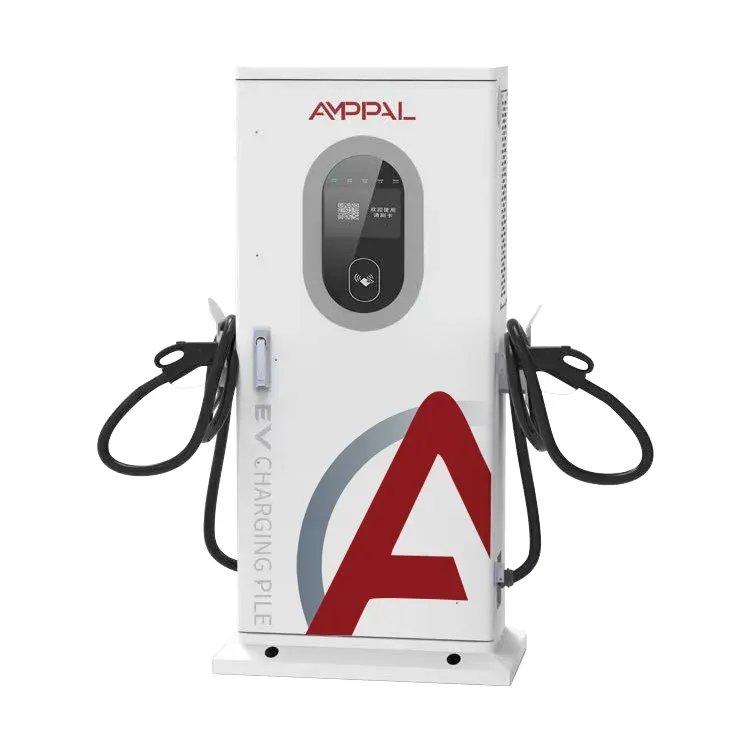

De flesta V2G-laddare som säljs idag pratar med bilen; skillnaden är hur bra. AMPPAL V2G dubbelriktad DC EV Laddningsstation för kommersiell energihantering (AF-DC-30) är byggd kring ISO 15118, standarden som låter en EV och laddare förhandla en session som två datorer som skakar hand - signerad, mätt, ingen människa i mitten.

Vid 30 kW sitter den ovanför hemenheter och under depåladdare: små flottor, kontorsparkeringar, hotellförgårdar. Vad köpare märker är hur sessionerna börjar - det är där denna enhet skiljer sig från allt med en kortläsare påskruvad.

Vad AF-DC-30 gör bättre än en enkelriktad laddare

Fem beteenden skiljer den här enheten från en vanlig DC-snabbladdare, och de flesta av dem handlar om identitet och kontroll snarare än kilowatt:

Plug & Charge: bilen presenterar sitt certifikat via kabeln, fakturering tilldelas fordonet och föraren rör aldrig en skärm.

VIN autostart: laddaren läser av fordonets identifieringsnummer från bilen, så en depå godkänner specifika fordon och blockerar andra.

Dubbelriktat flöde på 30 kW med 95 % systemeffektivitet - utsläpp till byggnaden eller nätet är ett affärscase, inte ett vetenskapsprojekt.

Offline forcerad start: när nätverket eller plattformen inte kan nås, öppnar enheten fortfarande sessioner med lokala regler - skillnaden mellan "flotta strandad" och "flotta igång".

Tretton skyddsfunktioner plus IP54, dimensionerad för utomhusförplatser och parkeringar.

Trådbundna och mobila nätverk, så en minskning av en länk dödar inte faktureringsdata.

Tekniska specifikationer

Platser där 30kW-enheten passar

30kW försvinner in på en plats - tillräckligt för riktigt arbete, tillräckligt liten för en vanlig kommersiell anslutning. Dessa placeringar återkommer hela tiden i beställningar:

Kontors- och företagsparkeringar där personalens elbilar laddar på dagen och lossar vid kvällstariffen.

Hotell- och restaurangförgårdar som vill ha gästladdning utan receptionsoperatör.

Små transportbilar: VIN-regler låter depån endast debitera sina egna fordon.

Bilhandlare demonstrerar V2G för kunder, med ISO 15118 som diskussionspunkt.

Laddningspunkter för elbilar på landsbygden på ett svagt nät: 30kW dubbelriktad effekt kan också stabilisera en lokal matare.

Från kabelkontakt till sessionsstart: startkedjan

Koppla in och titta. Kontakten låser, laddaren och bilen byter ett ISO 15118-handslag och bilen uppvisar sin identitet - en certifikatkedja, inte ett serienummer. Laddaren validerar det mot webbplatsens godkännandelista, och sessionen öppnar med tariff och gränser som redan är överenskomna. Det är Plug & Charge, cirka tio sekunder av förarens tid.

VIN-igenkänning fungerar ett lager ner. Kontrollpanelen analyserar fordonets identifieringsnummer från bilen, matchar det mot vagnparkschefens lista och startar eller avvisar sessionen. Inget kort att förlora, ingen app att installera. En depå med fyrtio skåpbilar kan sätta regler som "endast leveransbilar, 07:00-19:00, avgift till 80 %".

Den femte vägen finns för de dåliga dagarna. Routern är död, mobilen nere, plattformen oåtkomlig - offline tvångsstart tar över med lokalt lagrade regler: auktoriserade VIN:er laddar fortfarande, mäter stillbilder, data synkroniseras när länken kommer tillbaka. Vissa operatörer köper den här enheten för just det beteendet; deras tidigare laddare förvandlades till en tegelsten när nätverket nysade.

Testrapporterna bakom 30kW-modellen

Dubbelriktad hårdvara är där billiga certifieringsgenvägar dyker upp, så här är vad som levereras i filen med varje AF-DC-30:

CE- och TUV-typkontrollrapporter som täcker säkerhet och EMC för EU-marknaden.

IEC 61851-överensstämmelse för DC-laddningsbeteende, kabel- och kontaktkontroll.

ISO 15118-överensstämmelse som täcker V2G-stacken - lagret som gör Plug & Charge möjligt.

Fabriksrutintest på varje enhet: isolationsmotstånd, jordkontinuitet, läckage och en hel dubbelriktad körning på 30 kW.

Bredtemperaturmoduler klassade -30C till +55C för nordliga vinterflottor.

IP54-kapsling verifierad enligt IEC 60529 för utomhusinstallation.

Åtta steg från spole till målad kapsling

AMPPALs Yueqing-anläggning har drivits sedan 2014 med 260+ anställda, och DC-produkter som AF-DC-30 får sin egen monteringslinje. Sekvensen:

Stålkapslingar är laserskurna på TRUMPF-maskiner och vikta på CNC-kantpressar.

FANUC-robotar placerar kraftmoduler och samlingsskenor på ramen.

Styrkort är programmerade med ISO 15118-stacken och de fem startvägarna.

Effektsteget testas först: likriktarläge, sedan inverterläge, vid hela 30kW.

Kapslingar är pulverlackerade och tätade till IP54 innan slutmontering.

Varje enhet kör en 24-timmars burn-in cykelladdning och urladdning med märkeffekt.

Kommunikationstester verifierar Ethernet-, CAN- och mobillänkar plus failover.

En sista inspektion skyltar av, sedan packas in; hela körningen tar 15-20 arbetsdagar.

Matcha 30kW-modellen till din webbplats

Kontrollera din nätanslutning innan priset. 30kW behöver trefas vid 260-530VAC med L1/L2/L3/N/PE, vilket de flesta kommersiella lokaler har. Endast enfas? 7kW AF-DC-07 är det ärliga alternativet.

Fundera på vem som ska använda den. Vanliga förare? VIN och Plug & Charge - de slutar bära kort. Anonyma offentliga användare? QR-koder och plattformskontroll, som fungerar bra även här.

Inte för dig om du behöver ladda en buss eller tung lastbil - 30kW tar en 300kWh buss hela natten. Inte heller för dig om dina bilar saknar ISO 15118 dubbelriktat stöd; VIN autostart beror på att bilen talar standard, så kontrollera fordonslistan först.

AMPPAL-skillnaden på en 30kW-beställning

15-20 arbetsdagar från beställning till låda på standardkonfigurationer; anpassade kontaktlayouter och OEM-märke på begäran.

MOQ på en enhet för utvärdering, två till fem för testplatser och containerpriser utöver det.

Certifikat och testrapporter tillhandahålls före leverans för tull- och nätanslutningsgodkännande.

OCPP 1.6 och 2.0 stöder, så enheten ansluter sig till befintliga laddningshanteringssystem utan en proprietär inlåsning.

AMPPAL driver 200+ av sina egna stationer och har skickat över en miljon enheter sedan 2014 - supportdisken känner till fältfel, inte bara datablad.

Skickar 30kW-skåpet: Lådor, LCL och dokument

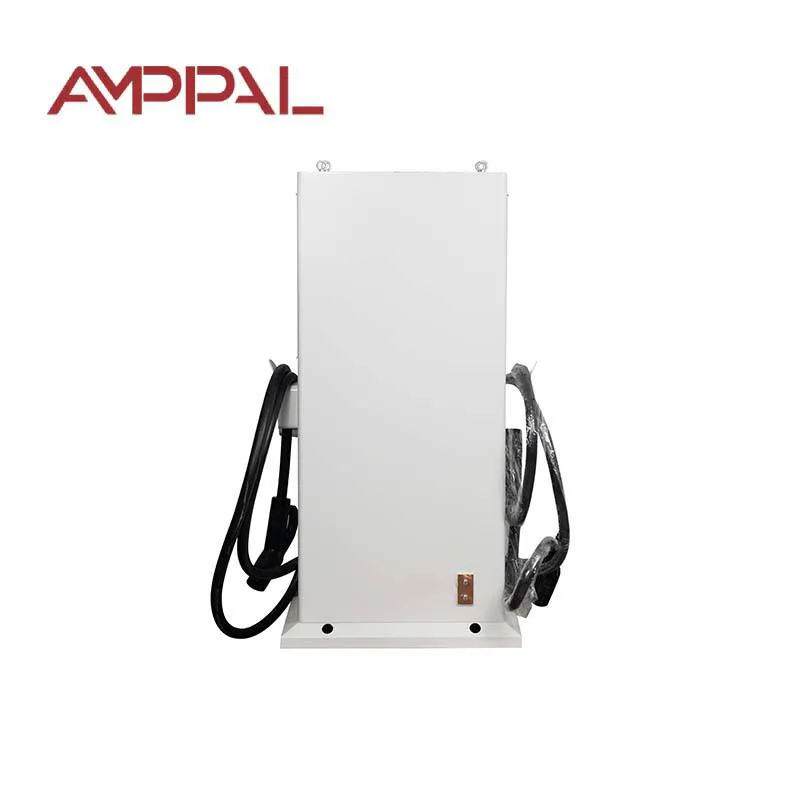

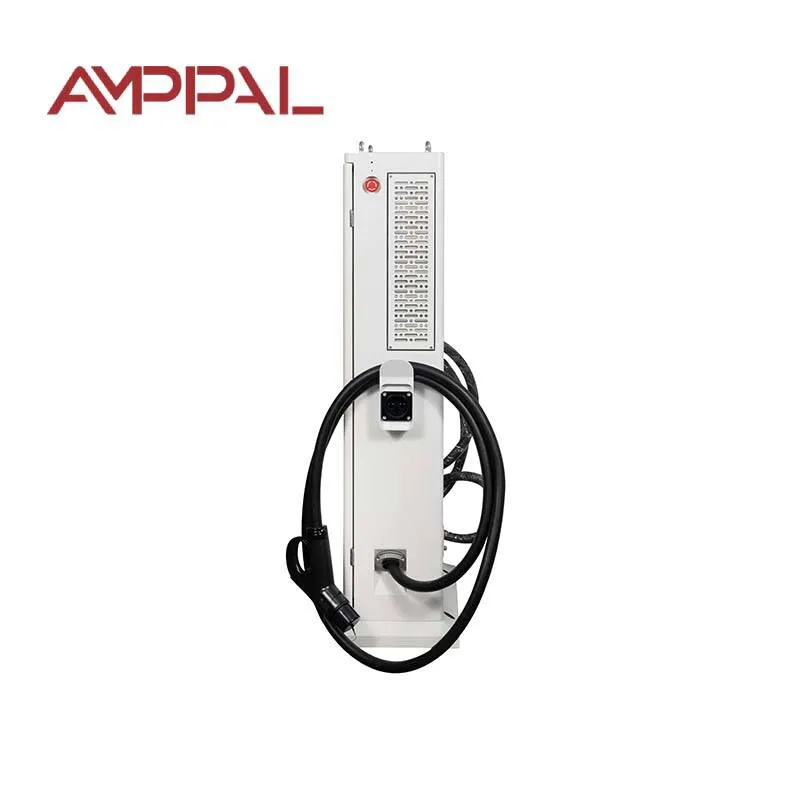

AF-DC-30 mäter 1517 x 640 x 300 mm och skickas upprätt i en trälåda med invändig stag, ungefär 150 kg med pistol och kablar - gaffeltruckvänlig, riggbar av två personer.

En 20-fots container tar cirka 18 enheter; en 40 fot hög kub ca 38. Mindre beställningar går till LCL från Ningbo eller Shanghai, dimensioner och vikt anges för en korrekt speditörsoffert.

Standarddokument: faktura, packlista, konossement eller flygfraktsedel, CE-deklaration och testcertifikat. Vissa marknader behöver ISO 15118-konformitetsförklaringen för nätgodkännande - vi tillhandahåller den på begäran.

Garanti och reservdelar för 30kW-modellen

Två år, och det inkluderar ISO 15118-kommunikationsmodulen. Firmware-uppdateringar förblir gratis under produktens livstid.

Reservkraftsmoduler och styrkort som finns i regionalt lager; gemensamma delar skickas inom 3-5 arbetsdagar.

Fjärrdiagnos av våra ingenjörer via laddarens egen anslutning - de flesta fel hittas utan platsbesök.

Driftsättningssupport: vi leder din installatör genom den första sessionen över videosamtal, inklusive konfigurationen av VIN-godkännandelistan.

En checklista för underhåll i manualen: kvartalsvis inspektion av kontaktdon, årlig vridmomentkontroll och filterrengöring där så finns.

Installation och drift Fallgropar att hoppa över

Fel: Montering av enheten där kontakten hänger i knähöjd mot en trafikerad gångväg. Höger: placera uttaget 1,0-1,2 m från marken, fritt från vagnar och bakluckor.

Fel: Lita på VIN-autostart utan att testa det på varje fordonsmodell du äger. Höger: kör en testsession per modell under driftsättning och logga resultatet.

Fel: Låter molnplattformen vara den enda faktureringsposten. Höger: håll enhetens lokala mätning aktiverad så att data överlever ett nätverksavbrott.

Fel: Inställning av utsläppsgränser över vad byggnadens huvudbrytare kan absorbera. Höger: samordna tömningsschemat med platsens lastprofil.

Fel: Hoppa över ett överspänningsskydd vid försörjningen eftersom enheten har åskskydd inuti. Höger: skydda matningen också - överspänningar kommer genom kabeln.

Fältanteckningar från 30kW installationer

Ett logistikföretag nära Rotterdam driver tre AF-DC-30 för en leveransflotta på 26 skåpbilar. VIN-regler debiterar endast depåbilar 07:00-19:00; kvällsfönstret släpps för att kompensera för kontorsbelastningen. En äkta irritation: när en förare byter skåpbil följer sessionen fordonet, inte föraren, så personlig körsträcka behöver separat spårning.

En hotellgrupp i Kroatien satte två enheter på gästparkeringen med QR-kod start och plattformsfakturering. Elbilar blev en bokningsförmån, och receptionen slutade säga "hur betalar jag?" frågor. Klagomål: statuslysdioderna är svåra att läsa från 20 meter i dagsljus.

En EV-återförsäljare i Förenade Arabemiraten använder en enhet för Plug & Charge-demos. Säljare kopplar in en testbil, sessionen öppnar på fordonets identitet och taxan visas på bilens skärm. Demon säljer sig själv; 30kW passar ett showroom men inte en full kundavgift, så de håller en snabbare enhet bakom byggnaden.

Frågor köpare ställer om 30kW-modellen

F: Vad exakt ger ISO 15118 mig?

S: Signerade, automatiserade sessioner - bilen identifierar sig, fakturering tilldelas automatiskt och Plug & Charge blir möjligt.

F: Stöder alla elbilar VIN-autostart?

S: Nej. Den behöver en bil som exponerar VIN över laddningsprotokollet; de flesta moderna CCS och GB/T elbilar gör det, äldre kanske inte.

F: Kan den ansluta till min befintliga programvara?

S: Ja - OCPP 1.6 och 2.0 stöds, plus AMPPAL-molnet om du föredrar det.

F: Vad händer om SIM-kortet tar slut på data?

S: Kabelanslutet Ethernet tar över som den primära länken; tvångsstart offline håller sessionerna igång åt båda hållen.

F: Kan jag sälja tillbaka ström till elnätet?

S: På marknader med exportmätning och en V2G-taxa, ja. På andra ställen kompenserar den för belastning på plats - kontrollera lokala regler.

F: Hur högt är det på en hotellgård?

S: Vid eller under 65dB, ungefär en tyst konversation; nattscheman kan begränsa urladdningen för att minska fläkthastigheten.

F: Vad är garantin igen?

S: 24 månader på enheten inklusive kommunikationsmodulen, med gratis firmwareuppdateringar för produktens livstid.

F: Kan två enheter dela en anslutning?

S: Ja, med lasthantering i AMPPAL-plattformen eller din OCPP-backend.
