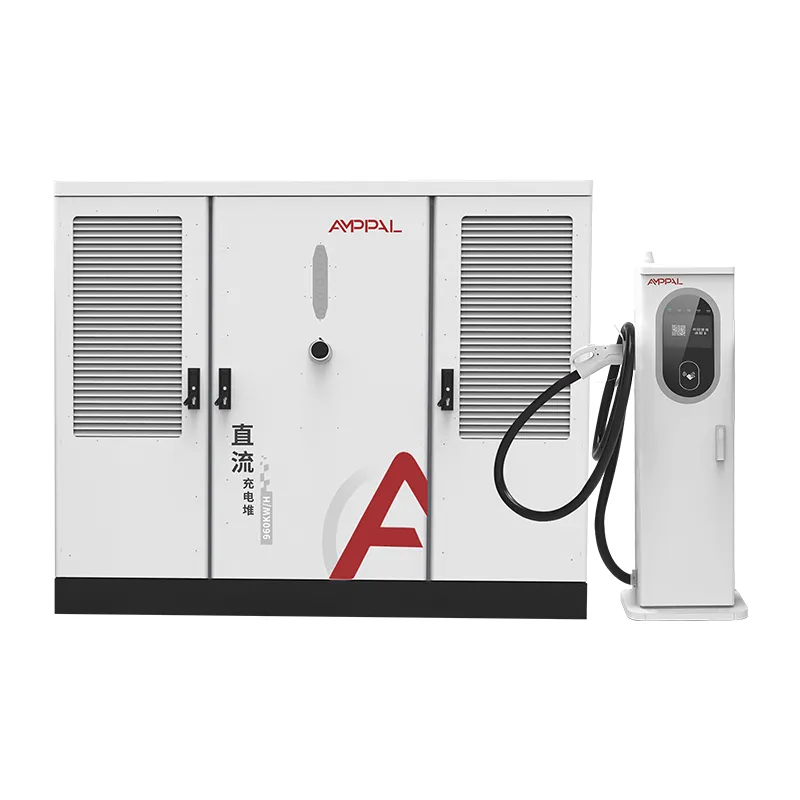

600 kW vätskekylt ultrasnabb EV-laddningssystem för tunga fordon

Vad AF-DC-600 är och vad den signalerar

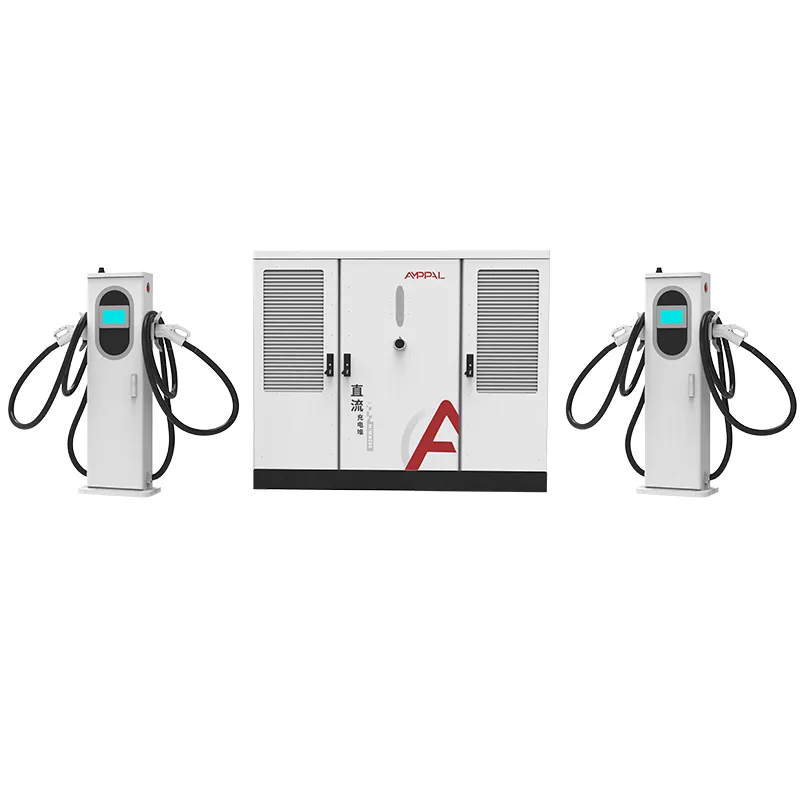

AF-DC-600 är en 600kW vätskekyld laddningsstack byggd för att matcha vart branschen är på väg, inte bara dit den är idag. Dess 600A vätskekylda terminaler följer anslutningsgeometrin som AMPPAL själv föreslog i april 2025 på Canton Fair, ett förslag som väckte uppmärksamhet från experter från International Electrotechnical Commission (IEC).

En standard är viktigare vid 600kW än vid 60kW. Alla tillverkare kan bygga en stor kraftmodul; den verkliga frågan är om pluggen i en förarhand idag fortfarande kommer att passa den station som din efterträdare bygger 2030. AMPPAL valde att lägga sin tekniska vikt bakom just den gränssnittsfrågan.

Denna stack är det konkreta resultatet: en kraftpool på 600 kW, 600A vätskepistoler, OCPP 1.6/2.0-telemetri och ett gränssnitt utformat för att överleva ett decennium av anslutningsutveckling.

Förslaget täcker det fysiska lagret som de flesta leverantörer hoppar över: kylvätskebeslag och kontaktlayout som avgör om en pistol från tillverkare A matchar en station från tillverkare B. Utan det lagret riskerar varje 600A-utbyggnad att bli en ö som bara det egna märket kan tjäna.

Varför Standard-Led Engineering är viktigt vid 600kW

Gränssnittets livslängd: den vätskekylda kontakten följer AMPPAL-standardförslaget, så hårdvara som köpts nu förblir kompatibel när standarden mognar.

600A bibehållen uteffekt från varje terminal, med den förseglade kylvätskeslingan som håller kabel och pistol under 45°C.

600 kW poolkapacitet tjänar fyra 150 kW-klasssessioner eller en fullströmsladdning av lastbilen; schemaläggaren balanserar båda.

94,5 % toppeffektivitet och IP54-skydd i samma S2-klass skåp som 480kW-modellen, vilket förenklar reservdelar och utbildning.

Full protokolltäckning på varje terminal — CCS1, CCS2, GB/T, CHAdeMO, NACS — så en stack täcker en blandad marknad.

OCPP 1.6/2.0 med fjärrdiagnostik, gjort enklare eftersom datamodellen redan är interoperabel.

Lägre risk för eftermontering: när standarden slutförs behöver stationer som byggts enligt förslaget firmwareuppdateringar, inte nya vapen eller omarbetning av pad.

Tekniska specifikationer

Vem behöver 600kW idag (och vem är tidig)

Kraftiga korridorstationer där 800V-lastbilar och bussar anländer med oförutsägbara intervaller.

Regionala nav som måste betjäna fyra bilar på 150 kW i genomsnitt utan att lägga till en andra transformator.

Depåer för elektriska långdistanslastbilar med 40-90 minuters lunchavgifter.

Hamn- och logistikvarv som standardiserar på 600A vätskeanslutningar för sin flotta.

Nationella korridorpiloter i länder som antar det IEC-anpassade vätskekylningsgränssnittet.

Hur stacken och standarden fungerar tillsammans

AF-DC-600 kör samma arkitektur som resten av S2-familjen: AC380V±15% ingång, en 600kW kraftmodulpool på en DC-buss och 600A vätskekylda terminaler med förseglade kylvätskeslingor. Schemaläggaren ger varje terminal sin begärda ström upp till poolgränsen.

Gränssnittsarbetet är viktigt vid kontakten, där standardförslaget definierar kontaktlayout, kylvätskepassagegeometri och handskakningssekvensen mellan pistol och fordon. Det är den delen som låter en 2026-lastbil ansluta till en 2031-station och fortfarande förhandla rent. Varje terminal levereras med den aktuella handskakningsrevisionen, och pistolens firmware uppdateras över OCPP som resten av stacken.

Telemetri kör samma OCPP-kanal som effektstyrning, så backend ser kylvätsketemperatur, anslutningscykler och modultillstånd per terminal – de data som IEC-arbetsgruppen använder för att förfina standarden.

Beyond Certificates: AMPPAL Standard Proposal

AF-DC-600 levereras med den kompletta CE/TUV/CB/CCC/UL-certifikatsatsen, och vätskeanslutningen är certifierad separat under det föreslagna gränssnittet.

Varje skåp klarar ett isolationsresistanstest vid 1000VDC plus en jordkontinuitetskontroll.

Modulbalansen över 600kW-poolen valideras i en tvådagars fulllastinbränning på fabrikens lastbank.

Vapnets uthållighet följer ett provtagningstest på 20 000 cykler, dimensionerat till prognoser för korridordrift.

Inträngningsskydd till IP54 (IEC 60529) och överspänningsimmunitet (IEC 61000-4-5) bekräftas för varje batch.

Batchtestrapporter levereras med enheten, inklusive anslutningsloggen från inbränning.

Eight Steps Behind the AF-DC-600

Stålplåt för kapslingen av S2-klassen skärs på TRUMPF-lasrar och CNC-formas sedan.

Skåpet får den pulverlackerade utomhusfinishen.

Matchade moduluppsättningar kommer från den dedikerade DC-monteringslinjen.

600A vätskepistoler monteras på den rena bänken och kylvätskan tätas in vid den stationen.

Samlingsskenor och selar är vridmomentstyrda; kylvätskeslingan är tryckprovad.

FANUC-robotar hanterar modulplacering.

Enheten är laddad med firmware och OCPP-profilen är inställd för din backend.

Först efter två dagars inbränning och 14-punktskontrollen blir skåpet packat.

Tidig adoptör eller snabb följare: Vilken är du?

Köp AF-DC-600 om du bygger i ett decennium: korridorer, lastbilsflottor eller ett nationellt nätverk som kommer att standardisera på 600A vätskegränssnitt. Hårdvara av tidig standard kommer inte att behöva en eftermontering när IEC-rekommendationen stämmer, och korridornätverk som binder sig tidigt låser också in kopplingsförsörjningen innan den vanliga efterfrågan kommer.

Hoppa över det när dina sessioner mestadels är 250A-klass: 600kW poolen och 600A kanonerna kostar mer än jobbet behöver, och en 240kW eller 360kW stack tjänar samma inkomst. Hoppa över det också när nätanslutningen inte klarar 600kW, eftersom stacken skulle gå på tomgång under dess klassificering.

Om du är den snabbföljande typen är det försvarbart att vänta på de färdiga IEC-dokumenten - men AF-DC-600 levererar redan den geometri som AMPPAL föreslagit, så väntan köper främst papper, inte hårdvaruförändringar.

Välja en leverantör med en röst i standarden

AMPPAL presenterade det vätskekylda gränssnittsförslaget på Canton Fair i april 2025 och är en kärnbidragsgivare till den globala vätskekylningsstandardkonversationen.

NEOM:s gröna väteprojekt i Saudiarabien tog 500 vätskekylda enheter från samma produktionslinje.

Lageruppbyggnader lämnar fabriken inom 15-20 arbetsdagar, och minsta beställning är en stack.

200+ stationer i AMPPALs eget nätverk ger ingenjörsteamet fältdata om kontaktslitage.

EXW, FOB Ningbo eller CIF prissättning med en namngiven ingenjör som stannar genom driftsättning.

S2-klass frakt: Lådor, bultar och dokument

AF-DC-600-skåpet på 1850 x 1850 x 1000 mm levereras i en förstärkt plywoodlåda, med varje 600A vätsketerminal i en skumfodrad, kylvätskeförseglad låda.

En stack med två terminaler per 40-fots container; lådan bultar fast i golvskenorna och bruttovikten är 1400-1600kg per set.

Exportpaketet innehåller handelsfaktura, packlista, B/L, ursprungsintyg och testrapporter per batch, på EXW, FOB Ningbo eller CIF-villkor; sjöfrakt från Ningbo till Rotterdam löper 32-38 dagar, och flygfrakt är ett alternativ för brådskande enstaka enheter.

Tvåårsskydd byggd runt 600A utrustning

Garantin gäller i 2 år över skåpet, terminalerna, modulerna och kylvätskekretsen, med gränssnittsgeometri omvalidering mot den utvecklande standarden.

Kylvätskepåfyllningssatser och reservvätskepistoler skickas inom 3-5 arbetsdagar.

Kvartalsvis fjärrkontroller tittar på kylvätsketemperaturtrender och anslutningscykler.

Ett sex månaders inspektionsblad - kylvätskenivå, klämmor, pistolslitage - tillhandahålls på fem språk.

En dedikerad WhatsApp-linje ansluter dig till eftermarknadsingenjören, med dina serienummer registrerade.

Drift av högströmsstackar: Fel vs Rätt

Fel: Förutsatt att någon 600A-kontakt från ett annat märke passar ihop med AF-DC-600-pistolen. Höger: Använd den matchade AMPPAL-kontakten; handslaget och kylvätskekopplingen följer den föreslagna standarden, inte en egen genväg.

Fel: Kör stacken på hela 600kW på en 400A-klassad rutmatning. Höger: Ställ in ingångsgränsen i HMI för att matcha anslutningen; schemaläggaren respekterar det.

Fel: Behandla vätskepistolen som en luftpistol och linda den tätt. Höger: Häng den på dockningskroken; täta spolar knäcker kylvätskeslangen.

Fel: Hoppa över loggning av anslutningscykeln. Höger: Granska cykelräkningen per terminal kvartalsvis; den förutspår pistolbyte med en noggrannhet på cirka 10 %.

Fel: Uppdaterar firmware utan att kontrollera OCPP-versionen på plats. Höger: Matcha backend-profilen först; stacken stöder 1.6 och 2.0 men de växlar i config.

Röster från tidiga 600kW-installationer

En turkisk motorvägsoperatör installerade en AF-DC-600 i september 2025 på en provkorridor. Deras ingenjörschef sa att den IEC-anpassade kontakten var den avgörande faktorn, eftersom ett tidigare försök på 350 kW hade använt en proprietär plugg som strandade dem. Klagomålet: driftsättningen tog en vecka längre än 480kW S2 eftersom nätoperatören ville ha extra skyddsstudier. De planerar nu en andra enhet för motsatt riktning.

En norsk depå som laddar elektrisk semi använder stacken för lunchladdning av tre lastbilar. Den fyrfiliga schemaläggningsbalansen fungerade som specificerat, och lastbilarna gick från 20 % till 80 % av laddningstillståndet på cirka 40 minuter vardera; platschefen noterade att den förseglade kylvätskeslingan behövde en nivåkontroll på sex månader, inte den veckovisa vattenpåfyllning de hade förväntat sig.

En korridorutvecklare i Kazakstan köpte två enheter direkt efter mötet i Kantonmässan där AMPPAL presenterade förslaget. Deras VD sa att det kändes säkrare att köpa från en standardbidragsgivare än att köpa från en följare, och de beställde en tredje enhet innan den första skickades.

Standarder FAQ: Åtta raka svar

F: Vad exakt föreslog AMPPAL på Canton Fair?

A: En vätskekyld laddningsgränssnittsstandard som täcker anslutningsgeometri, kylvätskekopplingar och handskakningsprotokoll; IEC-experter visade intresse för förslaget.

F: Fungerar AF-DC-600 med dagens bilar?

S: Ja, alla terminaler stöder CCS1, CCS2, GB/T, CHAdeMO och NACS, så dagens flotta laddas normalt.

F: Vad förändras när IEC-standarden slutförs?

S: Troliga firmware- och testuppdateringar; den föreslagna hårdvarugeometrin AMPPAL finns redan i produkten, så den fysiska kontakten ändras inte.

F: Kan en stack tjäna fyra bilar samtidigt?

S: Ja, poolen på 600 kW delar upp till 8 terminaler, med 600A vätskebanorna prioriterade.

F: Vad behöver installationen från nätet?

A: AC380V±15% trefas; full effekt drar cirka 910A per fas, så de flesta anläggningar planerar en transformator.

F: Är kylvätskan säker vid en kollision?

S: Vätskan är dielektrisk och ogiftig vid de använda volymerna, och slingan är förseglad och trycktestad.

F: Hur snabbt kan vi ta emot leverans?

S: Cirka tre till fyra veckor (15-20 arbetsdagar) efter att depositionen landar för lageruppbyggnad.

F: Täcker garantin framtida standarduppdateringar?

S: Firmwareuppdateringar är gratis i 2 år, och hårdvarugeometrin matchar redan den föreslagna standarden.
