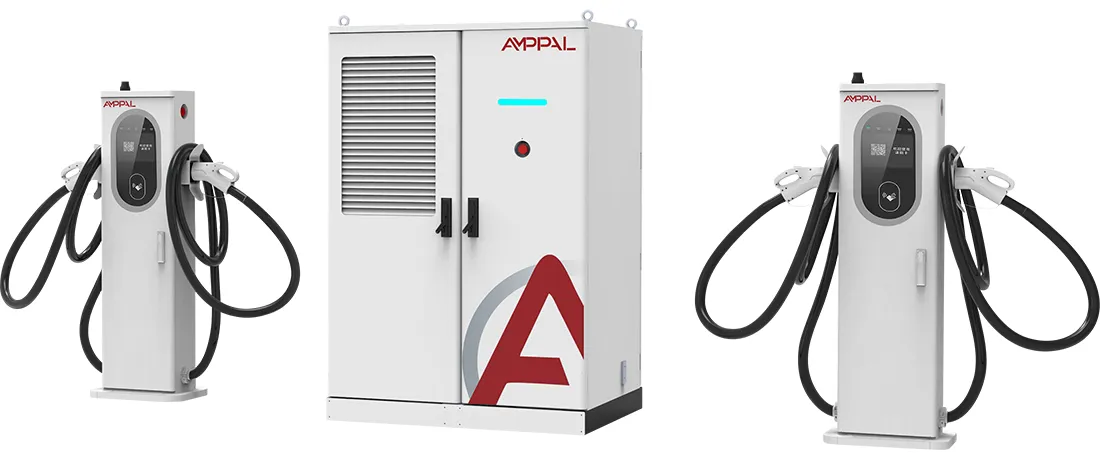

360 kW vätskekyld högeffekts EV-laddningsstack för flotta laddningshubbar

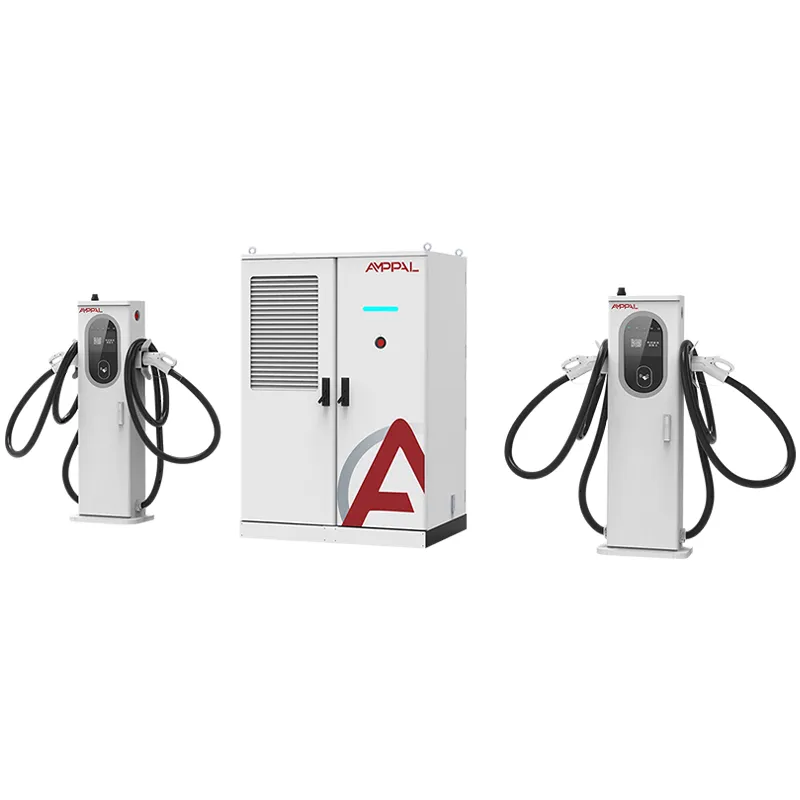

Vi presenterar AF-DC-360 Power Pool

AF-DC-360-LC-S1 är en laddningsstack med en powerpool istället för fasta uttag. Dess 360 kW DC-utgång sitter bakom en schemaläggare som skickar ström till vilka terminaler som behöver den, sekund för sekund, snarare än att låsa en fast del till varje fack.

Det är hela skillnaden mellan en stack och en rad med högar med fast uteffekt. Fyra 90kW pålar slösar kapacitet när en vik är tom; en 360 kW pool omdirigerar den lediga strömmen till den livliga viken, så samma plats levererar fler sessioner per dag. Den enda meningen är anledningen till att poolade stackar nu dominerar nya korridorbyggen över Europa och viken.

Skåpet har samma blandade terminalfamilj som vår 240kW-modell: 250A luftkylda pistoler för vardagsbilar och 600A/800A vätskekylda pistoler för 800V-plattformar. Poolen bryr sig inte om vilken kabeltyp som drar från den.

Fem anledningar till att en 360 kW pool slår laddningshögar med fast effekt

Ett fack kan absorbera alla 360kW: en enda 800V sedan eller lastbil laddas med full kapacitet när det är det enda aktiva fordonet, vilket ungefär halverar toppsessionstiden jämfört med en fast layout på 120kW per bay.

Inaktiv kapacitet är aldrig inaktiv: schemaläggaren omfördelar ström från tomma fack till aktiva, så det genomsnittliga utnyttjandet under en 16-timmarsdag landar vanligtvis 25-40 % högre än laddare med fast tilldelning på samma trafik.

Prioriterad logik du kan ställa in: stacken reserverar en minimiström för varje ansluten bil, så en långdistanssedan och en taxi slutar båda, bara i olika hastigheter.

Effektiviteten håller vid 94,5 % topp oavsett om ett fack eller sex fack drar, eftersom strömmodulerna håller sig inom sitt mest effektiva driftsband.

OCPP 1.6/2.0 exponerar energidata i realtid per utrymme, så att du kan fakturera per kWh ärligt och publicera live bay-status i din app.

Den blandade terminalfamiljen (250A luft / 600A/800A vätska) innebär att poolen serverar 400V taxibilar och 800V flaggskepp från ett skåp.

Tekniska specifikationer

Platser med hög omsättning som belönar delad makt

Motorvägskorridorer där sessionsköer bildas vid middagstid medan vikar står stilla över natten.

Flygplats- och transit-navparkering med uppehållstider från 40 minuter till 6 timmar.

Ride-hail flottans nav som blandar 30-minuters påfyllning med långsam laddning över natten.

Bensin-till-EV-konverteringsplatser där transformatorn är fixerad men fordonsmixen hela tiden förändras.

Turistvägskorridorer med starka säsongstoppar, där samlad kraft absorberar helgens överspänningar.

Hur ström rör sig mellan terminaler i realtid

Poolen på 360 kW är byggd av parallellkopplade kraftmoduler som matar en DC-buss. En styrenhet läser den aktuella begäran från varje ansluten terminal med några hundra millisekunder och allokerar sedan poolen i prioritetsordning: aktiva vätskekylda banor först, sedan luftkylda banor, med ett konfigurerbart minimum för varje.

När en 800V-bil begär 600A och inget annat är anslutet, dedikerar stacken hela sin kapacitet till den bilen; bilens eget BMS sätter taket. När sex bilar kopplas in, delas samma kraft dynamiskt, och en bil som kom först behåller sin andel tills batteriet minskar. Överföringar är mjukkopplade, så ett fordon som redan laddar ser aldrig ett dopp när en ny session startar.

Resultatet mäts i utnyttjande, inte toppeffekt. Operatörer som kör 360 kW stackar rapporterar 40-55 % genomsnittligt utnyttjande över dagen jämfört med 20-30 % för fasta tilldelningshögar på liknande trafik, vilket ändrar återbetalningsmatematiken på transformatorn och marken.

Överensstämmelsebevis: CE, TUV, CB, CCC, UL

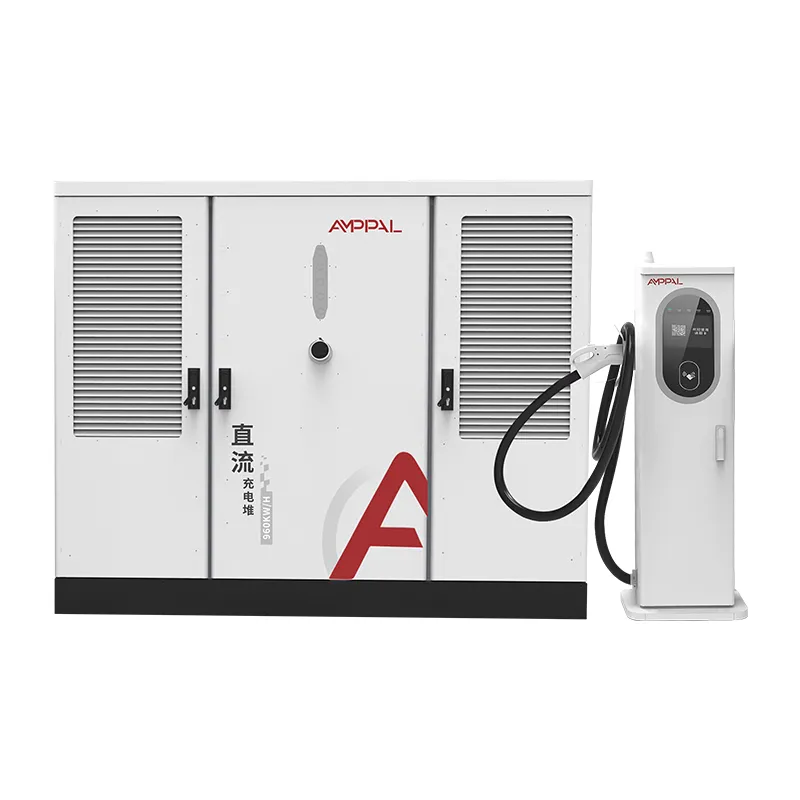

CE-, TUV-, CB-, CCC- och UL-certifikat levereras med enheten; AF-DC-360 delar sin certifieringsfamilj med 240kW och 480kW stackarna.

Varje skåp klarar ett 1000VDC isolationsresistanstest och en jordkontinuitetskontroll före driftsättning.

En 48-timmars belastningsbank-inbränning driver poolen på hela 360 kW, cyklar kraft mellan virtuella fack för att träna schemaläggaren.

Tester på nätet täcker överspänningsimmunitet enligt IEC 61000-4-5 och harmoniskt beteende på AC380V-ingången.

IP54-inträngning är verifierad enligt IEC 60529 med en kontrollerad vattenstråle på dörrtätningar och kabelgenomföringar.

Testrapporter per batch följer med sändningsfilen för tull- och rutpapper.

Åtta steg inuti Yueqing-fabriken

TRUMPF laserskärning och CNC-stansning formar höljespanelerna till tolerans.

Paneler rör sig genom pulverlackeringslinjen för den utomhusklassade finishen.

Strömmoduler är byggda på den dedikerade DC-monteringslinjen.

Samlingsskenor och ledningsmattor monteras med momentstyrda verktyg.

FANUC-robotar hanterar modulplacering, vilket minskar hanteringsskador.

Firmware och OCPP-profilen blinkar för att matcha din backend.

Den fulla stacken kör en 48-timmars belastningsbank-inbränning med schemaläggarens cykling.

En 14-punkts slutinspektion rensar enheten för förvaring.

Att dimensionera en Power Pool: En stor stapel eller flera små?

Köp AF-DC-360 när sessionerna kommer ojämnt. En plats där 60 % av bilarna dyker upp i ett fyratimmarsfönster kommer alltid att slösa med fast kraft; poolen omvandlar den ojämnheten till användbar kapacitet.

Köp det inte om din webbplats är en privat depå som laddar samma åtta lastbilar över natten med 40-60kW vardera. En enklare fast laddare kostar mindre, och poolens flexibilitet används aldrig. Köp den inte om din nätanslutning är begränsad till under 360 kW; stacken kan inte skapa ström som fodret inte kan leverera.

Om du väljer mellan 240kW och 360kW på en transformatorbudget, modell båda: en 240kW stack täcker det mesta sedantrafiken, medan 360kW lägger till marginalen som stoppar köklagomål under toppar. AMPPAL kommer att köra användningsuppskattningen med din trafikdata innan du förbinder dig.

Varför importörer beställer om från AMPPAL

15-20 arbetsdagars ledtid för lagerkonfigurationer, med en en-enhets MOQ.

Anpassad terminalmix och OCPP-parametrar konfigurerade vid beställningstidpunkten, inte efter leverans.

Fullständig CE/TUV/CB/CCC/UL-dokumentation följer med varorna.

Över en miljon laddningsenheter levererade till 2024, plus 200+ stationer i AMPPALs eget driftnät.

EXW, FOB Ningbo eller CIF prissättning med en dedikerad kontoingenjör.

Reservkraftsmoduler är offererade till fabrikskostnad för återkommande köpare, så drifttidsplanering förblir billig.

Skicka en 360 kW stack: Mått och villkor

Skåpet på 1750 x 1200 x 900 mm åker i en exportlåda av plywood, med den blandade terminalen i separata skumfodrade kartonger. Den kompletta försändelsen väger ungefär 950-1150 kg beroende på pistolblandningen.

Två staplar per 40-fotsbehållare är standardplanen; lådor skruvas fast i golvskenorna och spänns fast mot förskjutning. En gaffeltruck tömmer setet i din hamn.

Dokument: handelsfaktura, packlista, konossement, ursprungsintyg, batchtestrapporter. Offertgrunden är EXW, FOB Ningbo eller CIF som du föredrar.

Service som håller poolen igång

2 års garanti som täcker stacken, terminaler och moduler, inklusive kylvätskekretsfel.

Reservdelar som vätskeanslutningar och kylvätskeslangar skickas inom 3-5 arbetsdagar.

Kvartalsvis fjärrkontroll av OCPP-hälsokontroller flaggmoduldrift innan det kostar en session.

6-månaders kylvätskenivå och slangklämma kontrollerar för vätskeanslutningar, med en flerspråkig checklista medföljer.

En direkt WhatsApp-linje till ingenjören som känner till din enhets serienummer.

Hantera en delad kraftstack: Fel vs Rätt

Fel: Förutsatt att varje bay får 90kW bara för att stacken är 360kW. Höger: Minsta ström per fack är en inställning du kontrollerar, så konfigurera den före start.

Fel: Ge alla vätsketerminaler prioritet och svälta ut luftvägarna. Höger: Balansera prioritetstabellen så att taxibilar fortfarande slutar i ett rimligt fönster.

Fel: Dimensionerar ingångskabeln för 240kW eftersom poolen delar. Höger: AC-matningen är fortfarande 360kW; storlek på brytaren och kabeln för full effekt.

Fel: Polar backend var 30:e sekund och anropar den i realtid. Höger: Använd OCPP 2.0 eventing eller en 5-sekunders omröstning för live bay status.

Fel: Hoppa över den kvartalsvisa fjärrkontrollen av hälsan. Höger: En 15-minuterskontroll fångar en modul som inte fungerar innan den tar en vik ner vid topp.

Vad köpare i tre länder säger

En operatör i Förenade Arabemiraten nära Dubais flygplats körde en AF-DC-360 från september 2025 på en 8-fack. De mätte 47% genomsnittligt utnyttjande på vardagar, upp från 26% på sina gamla fasta 120kW-enheter, och lunchkön krympte från 25 minuter till cirka 8. Deras gnäll: skåpets surrande märks på natten, så de flyttade det 12 meter från hotellväggen. Driftstopp under de första fem månaderna: noll.

En thailändsk operatör i Bangkok använder stacken för 40 förare; minimiströminställningen höll taxibilar på 60kW medan flaggskeppssedaner tog resten. De bad om en andra OCPP-mätare per terminal för förarutbetalningar, som AMPPAL lade till i firmware utan kostnad.

En kroatisk korridorplats med en 360 kW stack och sex bukter absorberade sommarens vågor väl; ägarens enda klagomål är att tre samtidiga 800V-bilar kan köra ur poolen, och de planerar en andra stack 2027.

Power-Sharing FAQ för webbplatsoperatörer

F: Vad förändras egentligen dynamisk kraftdelning för förare?

S: De ser högre effekt när webbplatsen är tyst och rättvis delning under toppar, istället för ett hårt lock per bay.

F: Kan poolen ge alla 360kW till en bil?

S: Ja, när det är den enda aktiva terminalen, upp till bilens egen laddningsgräns; bilens BMS, inte traven, avgör den slutliga hastigheten.

F: Hur fakturerar jag rättvist per session?

S: OCPP rapporterar kWh-data per terminal, så din backend fakturerar exakt vad varje bay drog.

F: Hur många terminaler får plats på poolen?

S: Upp till 8, i valfri blandning av 250A luft och 600A/800A vätskepistoler.

F: Är en större transformator obligatorisk?

S: Stacken behöver hela 360 kW matningen för att leverera den; med en mindre transformator begränsar den sig automatiskt.

F: Hur lång tid från beställning till leverans?

S: 15-20 arbetsdagar för lagerkonfigurationer.

F: Täcker garantin programvaran för schemaläggning?

S: Ja, firmware täcks i 2 år med gratis uppdateringar.

F: Kan jag börja på 240kW och uppgradera skåpet senare?

S: Nej, skåpet är klassificerat vid beställningstidpunkten; välj 360kW nu om transformatorn stödjer det.
