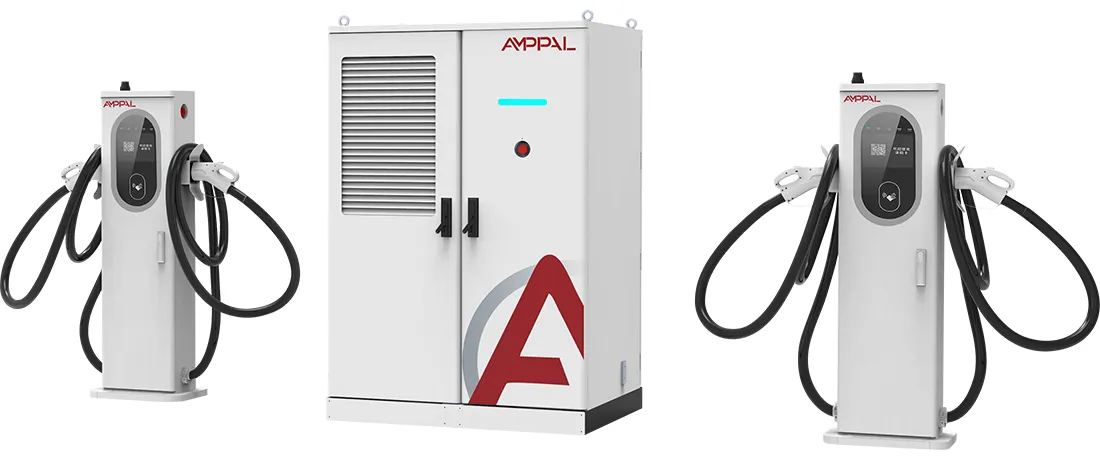

480 kW vätskekylt DC snabbladdningskraftsystem för kommersiella elbilsnätverk

480kW S2 Stack i vanliga termer

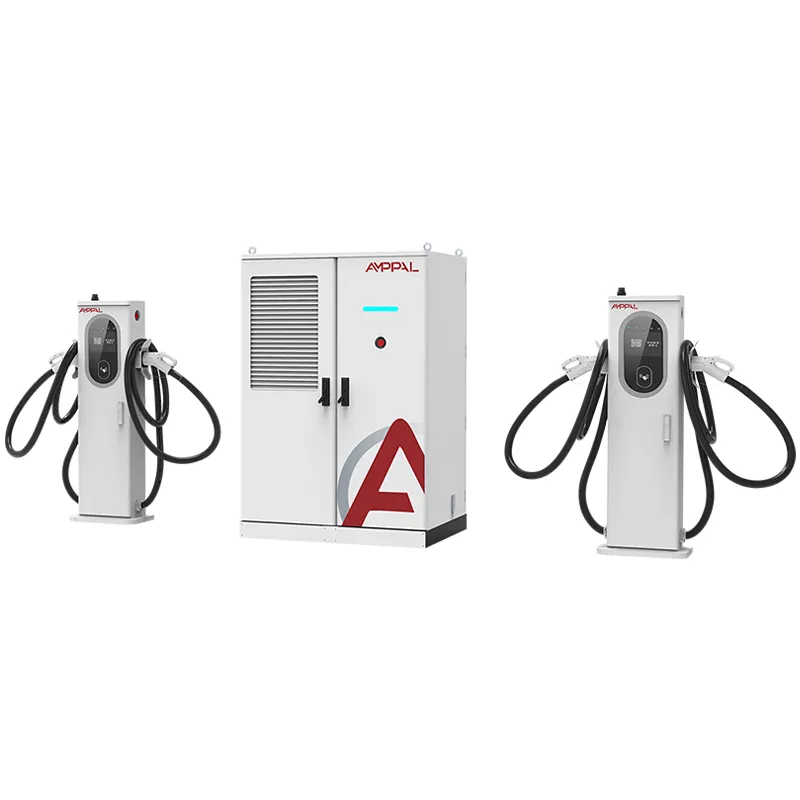

AF-DC-480-LC-S2 är en laddningsstack på 480 kW med ett medvetet val: varje terminal är vätskekyld vid 600A, och kylslingan går genom kabeln och pistolen, inte bara kraftmodulen. Huvudskåpet på 1850 x 1850 x 1000 mm matar ström till terminaler som förblir tillräckligt tunna för att en förare ska kunna lyfta med en hand.

Fysiken är oförlåtande. En 600A likström genom koppar behöver ungefär 240 mm² ledartvärsnitt; inlindad i isolering väger en luftkyld kabel av den storleken cirka 7-8 kg per meter och är tillräckligt styv för att bekämpa användaren. Tryck samma ström genom en tunnare kabel och kopparn passerar 90°C inom några minuter.

Vätskekylning bryter den kompromissen. Kylvätska cirkulerar inuti manteln, transporterar bort värmen vid källan och låter ledaren krympa till en praktisk storlek. Resultatet är en pistol- och kabelmonteringslampa som är tillräckligt för enhandspluggning vid 600A.

Vad 600A vätskekylda kablar förändrar för din webbplats

Enhandsergonomi: den vätskekylda pistolen och kabeln väger ungefär 60 % mindre än en luftkyld enhet klassad för samma ström, vilket är viktigt på 16-timmars skiftdagar.

Kabeltemperaturen förblir nära 40°C vid 600A kontinuerligt, så gummimanteln mjuknar inte, kontakten kryper inte och kontaktmotståndet förblir stabilt.

Tunnare kablar når längre: en 5-meters vätskekabel är genuint flexibel, så en terminal betjänar både främre och bakre laddningsportar utan en andra pistol.

Kylslingan är förseglad: en liten pump och kylare inuti terminalen flyttar kylvätska med ett fast flöde, utan kylare, utan vattenpåfyllning och utan extern rörledning.

Sustained 600A är poängen: där luftkylda pistoler måste minska efter 15-20 minuter med full ström, håller vätsketerminalen 600A så länge som fordonet frågar.

Poolen på 480 kW bakom den låter två 800V-lastbilar eller tre sedaner dra samtidigt utan att svälta varandra.

Tekniska specifikationer

Fem webbplatsprofiler som borde titta på S2

Flaggskeppsmotorvägsladdare där ägare av premiumbilar bedömer platsen efter handtagsvikt och kabelstyvhet.

Depåbanor för elbilar och lastbilar med 800V-arkitektur som drar 600A i 30-60 minuter.

Korridorplatser som måste upprätthålla snabba sessioner rygg mot rygg utan termisk reduktion.

Täta stadsplattor där långa, styva luftkylda kablar blockerar den intilliggande bukten.

Showcase-stationer där operatören vill ha lägsta möjliga kabelvikt för äldre förare.

Inuti den vätskekylda kabelslingan

Slingan börjar inuti terminalen: en DC-pump trycker kylvätska genom en slang som löper över hela kabelmanteln, lindar kontaktblocket och återgår till en liten luftkyld kylare. Flödeshastighet och inloppstemperatur övervakas och pumpen går när terminalen är ansluten, inte bara under laddning.

Värme tas bort där den skapas. Kontaktblocket på 600A, kabelledaren och handtaget sitter alla inne i öglan, så ingen av dem överstiger ungefär 45°C ens på en 50°C dag. Luftkylning, däremot, dumpar värme i kabelmanteln och beror på omgivande luft som redan kan vara varm.

Eftersom slingan är tät och kylvätskan är en icke-ledande dielektrisk vätska, finns det inget vatten, ingen korrosionsväg och ingen frysrisk ner till -25°C. AMPPAL specificerar vätskan och slangens klassificering, och kretsen är trycktestad på fabriken innan den packas i lådan.

The Paper Trail: Certifikat och testrapporter

CE-, TUV-, CB-, CCC- och UL-certifikat täcker AF-DC-480-LC-S2 och den vätskekylda pistolen har sin egen kopplingscertifiering.

Kylvätskekretsen trycktestas vid 2x driftstryck, och slangaggregatet provtas på ett 20 000-cyklers flextest.

Isolationsresistans vid 1000VDC och jordkontinuitet kontrolleras på varje enhet.

Termisk validering körs 600A kontinuerligt i 8 timmar på lastbanken, med sonder på kabel, pistol och kontakt.

IP54 enligt IEC 60529 och överspänningsimmunitet enligt IEC 61000-4-5 är en del av batchtestregistret.

Testrapporter levereras med partiet för tull-, försäkrings- och rutnätspapper.

Åtta produktionssteg för S2-skåpet

Kapslingspaneler är laserskurna på TRUMPF-maskiner och CNC-formade.

Skåpen får den pulverlackerade utomhusfinishen.

Strömmoduler monteras på den dedikerade DC-linjen.

Den vätskekylda pistolen och kabeln är byggda på en separat ren bänk med förseglad kylvätskefyllning.

Samlingsskenor och högströmsledningar installeras med vridmomentstyrda verktyg.

FANUC-robotar placerar ut moduler och kylvätskeslingan trycktestas efter ledningar.

Firmware- och OCPP-profiler flashas och matchas till din backend.

En 48-timmars lastbanksinbränning vid 480kW föregår slutinspektion och packning.

Är 600A värt det? Ett rakt svar

Köp S2 om din webbplats faktiskt kommer att ladda 600A: 800V-lastbilar, premiumsedaner eller en korridor med snabba sessioner rygg mot rygg. Det är det enda villkoret där vätskekabelhårdvara betalar sig själv, vanligtvis inom 12-18 månader på enbart användning.

Köp det inte om din trafik är 400V bilar under 250A. En luftkyld 480kW enhet eller mixed-terminal S1 kommer att kosta mindre, och en 600A vätskepistol som aldrig ser 600A är en lyx med underhåll. Köp det inte om ditt team inte kan köra en 15 minuters kylvätskekontroll var sjätte månad.

Om du fortfarande väger S1 mot S2, kom ihåg att S1 håller luftkylda terminaler tillgängliga medan S2 inte gör det. S2 är det renare långsiktiga svaret när du väl har bestämt dig för att webbplatsen är premium.

Fem konkreta skäl att köpa S2 från AMPPAL

S2:an på 480 kW är byggd i samma Yueqing-fabrik som levererade 500 vätskekylda enheter till NEOM-projektet för grönt väte i Saudiarabien.

15-20 arbetsdagars ledtid och en en-enhets MOQ för lagerkonfigurationer.

Det fullständiga certifikatpaketet och vätskekabelspecifikationen levereras med enheten.

200+ stationer i AMPPAL:s eget operativa nätverk, så fältfelsdata matas tillbaka in i designen.

EXW, FOB Ningbo eller CIF prissättning med en namngiven ingenjör under hela projektets livstid.

Hur S2 skickas: Lådor och containerlastning

S2-huvudskåpet mäter 1850 x 1850 x 1000 mm och levereras i en förstärkt plywoodlåda som är klassad för toppstapling. Varje vätskekyld terminal färdas i sin egen skumfodrade låda med kylvätskeslingan förfylld och förseglad.

En S2 med två terminaler är standard 40-fots containerlayout; lådan skruvas fast i golvskenorna och anslutningslådorna är fastspända bredvid den. Bruttovikt per set är ungefär 1300-1500kg.

Fraktdokument: handelsfaktura, packlista, konossement, ursprungsintyg och batchtestrapporter. Vi citerar EXW, FOB Ningbo eller CIF.

Underhåll av kylvätska är en del av garantipaketet

Den 2-åriga garantin täcker stapeln, terminalerna, modulerna och den förseglade kylvätskekretsen.

Kylvätskepåfyllningssatser och slangklämmor skickas inom 3-5 arbetsdagar; fabriken publicerar vätskespecifikationen så att du kan köpa lokalt.

Kvartalsvisa fjärrkontroller täcker kylvätsketemperaturtrender, som flaggar för att pumpen slits tidigt.

6-månaders checklistan för service (kylvätskenivå, slangklämmor, anslutningsslitage) finns på fem språk.

En dedikerad WhatsApp-kanal kopplar dig till eftermarknadsingenjören som kan dina serienummer.

Hantera vätskekylda vapen: Fel vs rätt

Fel: Använd kranvatten eller generisk kylvätska i slingan. Höger: Använd endast den dielektriska vätskan som AMPPAL anger; pumpens tätningar och slangklassificering beror på det.

Fel: linda vätskekabeln tätt på marken mellan sessionerna. Höger: Låt den ligga platt eller hänga på den medföljande kroken; täta spolar knäcker den inre slangen.

Fel: Förutsatt att terminalen kyls av sig själv när den kopplas ur. Höger: Pumpen stannar när pistolen är dockad; håll terminalen i skugga för att undvika värmeblötläggning innan nästa plug-in.

Fel: Byte av en sliten vätskepistol mot en luftkyld enhet från lager. Höger: S2-terminalfacket är kopplat och kylt för vätskepistoler; använd den matchade 600A-enheten.

Fel: Hoppa över sexmånaderskontrollen eftersom öglan är förseglad. Höger: Kontrollera nivå, klämmor och kopplingsslitage; en trasig pump är mycket billigare att byta ut än en smält kontakt.

Återkoppling från operatören efter sex månaders 600A-service

En holländsk korridoroperatör körde två S2:or på ett servicetorg från augusti 2025. Deras laddstationsoperatör mätte pistolkabeltemperaturen vid 42°C efter en 40-minuters 600A-session i 28°C omgivning, och förarna kommenterade ljushandtaget. Deras klagomål: terminalsockeln är tung att lyfta under padunderhåll.

En amerikansk webbplatsutvecklare som testade NACS-kompatibilitet sa att den 5 meter långa vätskekabeln nådde den bakre porten på en pickup utan att flytta lastbilen, vilket de inte hade förväntat sig av en 600A-pistol. De flaggade reservdelsledtid som huvudrisken och beställde en reservterminal med stacken.

En australisk depå som körde tunga lastbilar körde S2:an på hela 600A i tre timmars fönster. Termisk data höll, men platsingenjören ville ha en längre slang; AMPPAL erbjuder nu 7-meters vätskekablar som en anpassad artikel.

Vanliga frågor om 600A vätskekabel

F: Varför är 600A bara praktiskt med vätskekylning?

S: Vid 600A når kopparförlusterna cirka 25kW per 100 meter kabel, och luft kan inte bära ut den värmen från en handhållen pistol.

F: Hur tung är pistolen?

S: Hela vätskeaggregatet är ungefär 60 % lättare än en motsvarande luftkyld, lätt nog för enhandsbruk.

F: Behöver kylvätskan bytas?

S: Vartannat år eller 40 000 sessioner, beroende på vad som inträffar först; fabriken levererar påfyllningssatsen.

F: Vad händer om pumpen misslyckas?

S: Terminalen reducerar till en säker nivå och rapporterar felet över OCPP; pumpen är en fältutbytbar del.

F: Kan S2 ladda två 800V-lastbilar samtidigt?

S: Ja, poolen på 480 kW delas mellan terminaler och varje 600A körfält får vad den begär upp till poolgränsen.

F: Är kabeln tillräckligt lång för portar på baksidan?

S: Standarden är 5 meter och 7 meter är tillgänglig som specialbeställning.

F: Påverkar kallt väder kylvätskan?

S: Nej. Den dielektriska vätskan är klassad till -25°C och slingan är förseglad, så det finns ingen risk för frysning.

F: Vad är ledtiden?

S: 15-20 arbetsdagar för lagerkonfigurationer efter bekräftelse och insättning.
