600kW split-Type DC Ultrasnabb EV-laddningssystem för stora laddningshubbar

Split-Type Architecture: Vad du verkligen köper genom att separera skåpet

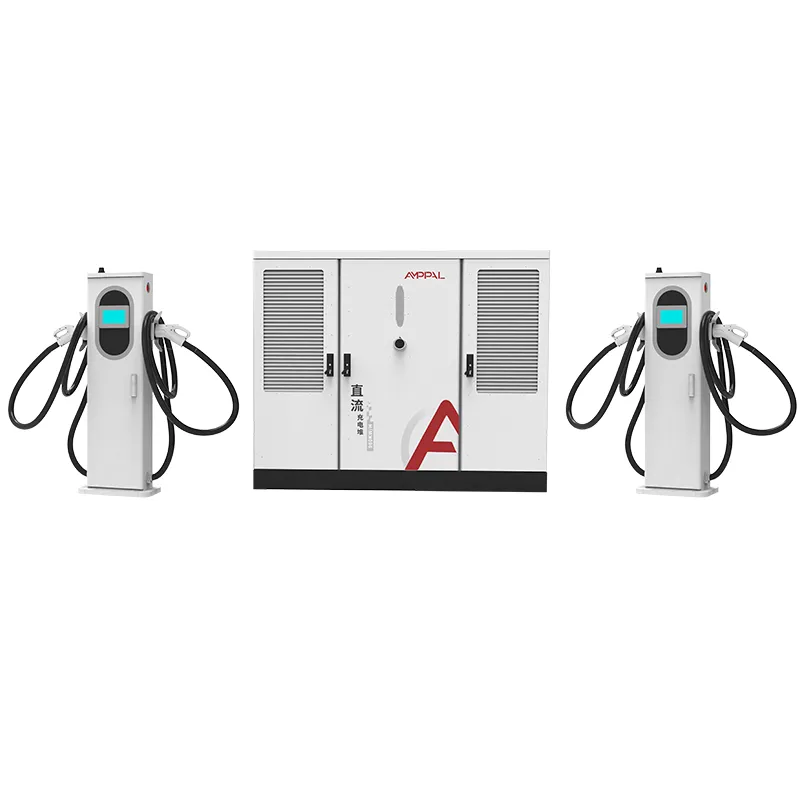

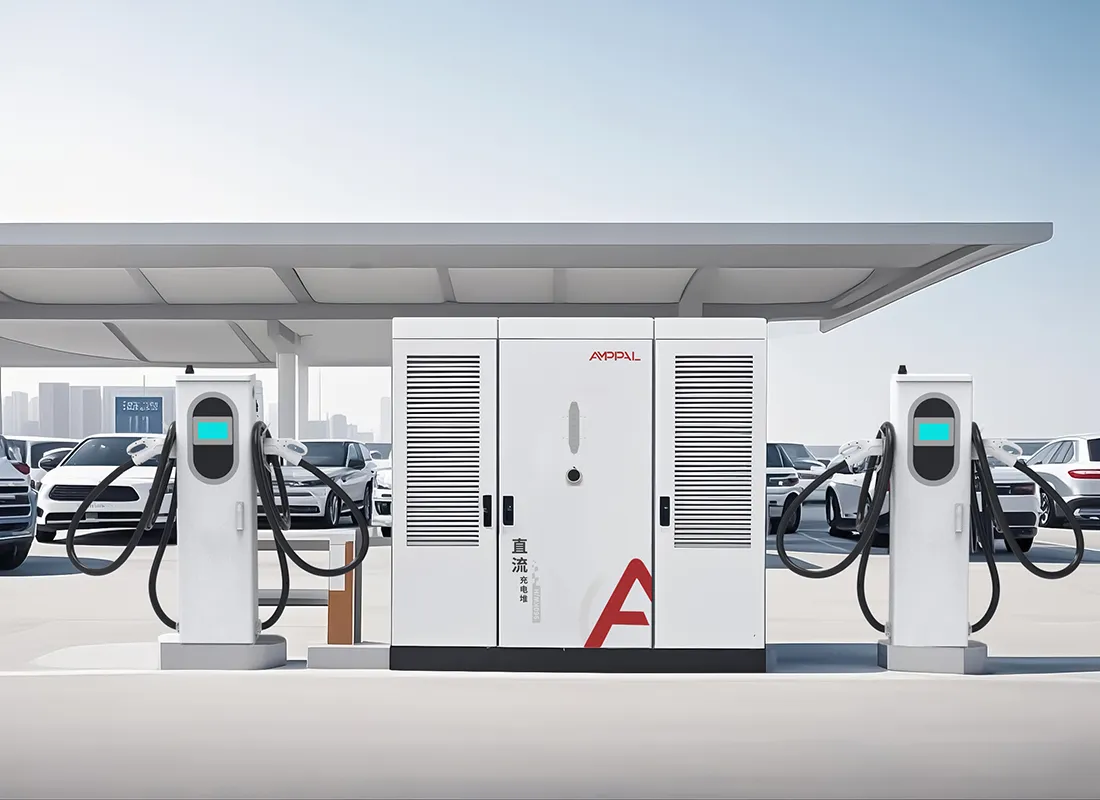

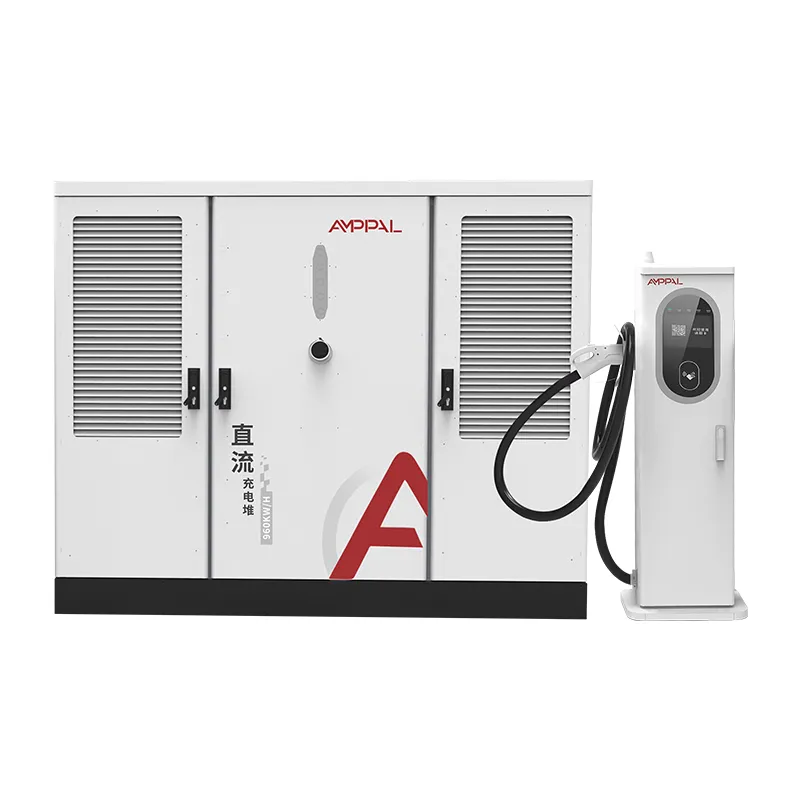

De flesta laddningsplatser ligger baklänges: den tyngsta, bullrigaste utrustningen hamnar i mitten av parkeringsplatsen, bredvid bilarna. Ett split-system vänder på det. Elskåpet på 2200 x 1800 x 1000 mm, den del som gör AC-till-DC-konvertering och bär 65 dB fläktljud, går in i ett hörn, ett grovkök eller bakom ett staket. Det som sitter bredvid fordonet är bara terminalen, en 1517 x 650 x 300 mm dispenser med en kabel och en kontakt.

Den separationen låter enkel, men den förändrar nästan allt om hur en station byggs och drivs. Tung ingångskabling går till skåpet en gång; DC-matningen till varje terminal är kort och lätt att dirigera under viken. Du slutar bråka med hyresvärdar om golvyta, eftersom de dyraste kvadratmeterna i en byggnad är de under en bil.

Kärnfördelar med 600kW Split System

Sex praktiska skillnader skiljer denna layout från ett integrerat 600kW-skåp, och ingen av dem är kosmetisk.

Skåpsplacering är gratis: ställ kraftenheten i ett maskinrum, ett inhägnat hörn eller under ett tak, medan terminalen bara tar den lilla lappen bredvid viken.

Tillväxt innebär att lägga till terminaler, inte skåp. En plats som börjar med 4 vapen kan flyttas till 8 eller 12 med samma skåp, eftersom kraftpoolen och antalet uttag är oberoende beslut.

En defekt dispenser stoppar ett fack, inte stationen. Byt en terminal på cirka 30 minuter medan de andra pistolerna fortsätter att laddas.

Värme och buller lämnar passagerarzonen. Fläktarna bor med skåpet, så förarna väntar i tysthet.

Kabeldragningarna förblir korta. DC-länken mellan skåp och terminal är dimensionerad för facket, inte för hela partiet, vilket sänker installationskostnaden per stall.

Ett skåp, 2 till 16 kanoner. Terminalantal väljs vid beställningstidpunkten och ändras senare, så din effektinvestering är inte låst till dagens trafik.

Tekniska specifikationer

Där ett 600kW delat system tjänar sin plats

Flottdepåer där bussar eller lastbilar parkerar i rader och kraftrummet kan sitta vid bakväggen.

Motorvägstorg där trottoarkanten bredvid båset är värd mer än skåpets fotavtryck.

Bensinstationsomvandlingar där kapellstrukturen finns men kioskrummet är den enda inomhusplatsen.

Stadsplatser med bullergränser: terminalen är tyst och den bullriga hårdvaran är instängd från hemmen.

Parkeringshus där bottenvåningen är reserverad för fordon och skåpet bor i en servicekorridor.

Hur elskåpet och terminalerna samverkar

Inuti skåpet omvandlar likriktarmoduler AC480V ±10% ingång till en 300-1000VDC konstanteffektbuss. En styrenhet på skåpsidan pratar med varje terminal över DC-länken och bestämmer i realtid hur mycket av de 600 kW varje aktiv pistol tar emot.

Terminalerna är medvetet enkla: de håller kontakten, kabelhanteringen, betalnings- eller OCPP-handskakningen och, i den vätskekylda varianten, en 600A-klassad kylslinga. Eftersom intelligensen bor i skåpet kräver inte en ny kraftenhet att uppgradera en plats från 250A luftkylda terminaler till 600A vätskekylda.

När en bil kör in läser systemet av sin spänningsbegäran, allokerar ström och ramper upp. När sessionen slutar släpps den delen av poolen på 600 kW till nästa fordon inom några sekunder. Stationer på OCPP 1.6 eller 2.0 kan övervaka och täcka hela webbplatsen på distans.

Certifiering och kvalitetssäkring

AF-DC-600-serien lämnar vår Yueqing-fabrik med de certifikat som nordamerikanska projekt efterfrågar, med stöd av tester som varje enhet upprepar innan packning.

UL 2202-2022 för laddningssystemutrustning för elbilar och UL 2231-2 för personalskyddssystemet; båda visas på enhetens etikett.

IP54 inträngningsskydd verifierat genom damm- och vattenstråletester på provtagna kapslingar.

96-timmars saltspray på skåp och terminalhus, för kustområden.

Varje skåp kör en full-load burn-in innan lådan; testprotokoll förs per serienummer.

CE-, CB- och TUV-märken täcker de marknader som använder dem, så en produktionslinje betjänar 40+ länder.

Hur vi sätter ihop AF-DC-600-serien

Steg 1. Stålspolar skärs och stansas på CNC-revolverpressar och laserskärs sedan där profilerna kräver det.

Steg 2. FANUC-robotarmar svetsar skåpsramen och terminalkapslingarna på samma linjer som används för exportenheter med stora volymer.

Steg 3. TRUMPF bockmaskiner viker panelerna; höljena är pulverlackerade och ugnshärdade.

Steg 4. Komponenter på växelströmssidan, brytare, kontaktorer och distribution, kopplas på en dedikerad växelströmsmonteringslinje.

Steg 5. Likriktarmoduler och styrenheten monteras på DC-ledningen, hålls åtskilda från AC-arbete för att undvika korskontaminering.

Steg 6. Varje skåp laddas till hela 600kW på en resistiv belastningsbank och kontrolleras för effektivitet, effektfaktor och rippel.

Steg 7. Enheter kör en 48-timmars inbränning med cykellaster; misslyckanden omarbetas och testas igen, skickas inte.

Steg 8. Den slutliga inspektionen kontrollerar vridmoment, kabeldragning, etiketter och serieposter före lådan.

Är ett delat system rätt layout för din webbplats?

Välj split om du planerar att växa, om parkeringsytan är värdefull eller om du behöver isolera buller och värme. Välj det om ditt grovkök kan ta ett 2200 mm högt skåp och platsen har en väg för DC-matningen.

Hoppa över det om du kör en enda anläggning med två pistoler utan expansionsplan: en integrerad enhet kostar mindre och installeras snabbare. Hoppa över det om sajten inte har någon plats alls för ett stort skåp, och hoppa över det om trafiken är under cirka fyra sessioner per dag per pistol, eftersom återbetalningsmatematiken sällan fungerar med den användningen.

Om du är osäker, skicka oss platsplanen. Vi beräknar DC-kabelns längd, spänningsfall och terminalantal innan du förbinder dig.

Varför köpare jämför oss positivt på delade system

Fabriksdirekta priser från Zhejiang Anfu New Energy Technology Co., Ltd., en tillverkare som grundades 2014 med 260+ anställda.

Leverans inom 15-20 arbetsdagar efter ritningsgodkännande; MOQ börjar vid en container.

UL 2202-2022 och UL 2231-2 listade, inte självdeklarerade.

OEM/ODM: din logotyp, din HMI-färg, din kabellängd, dina OCPP-serverinställningar.

De 200+ laddstationer vi själva driver ger oss driftsdata som vi faktiskt använder i designen.

Förpackning och frakt

Skåpet levereras i en trälåda av stålram på ungefär 2300 x 1900 x 1150 mm, med stoppning och lyftpunkter; terminalerna går på pallar med kablar lindade och skyddade. En 40 fot hög kubbehållare rymmer ett skåp och upp till åtta terminaler, beroende på blandningen.

Vi skickar FOB Ningbo eller CIF till din hamn. Kommersiell faktura, packlista, fraktsedel och UL-testrapporter utfärdas inom 3 arbetsdagar efter lastning.

För USA-bundna beställningar förbereder vi den extra dokumentation som din mäklare ber om, inklusive ursprungsintyget.

Eftermarknadsservice och reservdelar

Två års standardgaranti täcker kraftmoduler, terminaler och styrenheten; moduler byts ut, inte repareras i fält.

Reservterminaler och kraftmoduler finns i lager för snabb leverans; en bytesenhet kan skickas innan du returnerar den felaktiga.

OCPP möjliggör fjärrdiagnos: våra ingenjörer läser loggar och justerar parametrar utan ett besök på platsen.

24-timmarssvar på garantianspråk via e-post eller WhatsApp; utbytesleverans inom 5 arbetsdagar.

Underhållsråd: rengör terminalfiltren kvartalsvis, vridmomentkontrollera avslutningar årligen och tillämpa firmwareuppdateringar när de släpps.

Anmärkningar om installation och användning

Fel: montering av terminalen där DC-kabeln måste korsa fordonsfilen. Höger: lägg fodret under viken eller längs en skyddad vägg så att det inte kan köras över.

Fel: blockerar skåpets bakre ventilationspanel. Höger: håll 500 mm fritt utrymme bakom och ovanför skåpet för luftflöde.

Fel: använd terminalen som ett dragankare för kabeln. Höger: styr kabeln för hand och låt dragavlastningen ta belastningen.

Fel: lämnar stationen på standard OCPP-uppgifter. Höger: ändra lösenord och aktivera fjärrövervakning före första kundsessionen.

Fel: antar att varje pistol kan dra 600kW på en gång. Till höger: planera sessioner med vetskap om att kraften delas mellan 2-16 vapen.

Fältfeedback på 600kW Split-enheten

En flottoperatör i Jeddah, Saudiarabien driver tre 600 kW delade skåp över en 26-fack. Hans kommentar efter åtta månader: terminalerna höll bra under sommaren, men skåprummet behövde en andra luftkonditionering. Han underdimensionerade rummet, inte laddaren.

En platsutvecklare i Kazakstan parade ihop skåpet med åtta luftkylda terminaler på en motorvägsplats. Den avgörande faktorn, berättade han för oss, var att kunna lägga till ytterligare fyra terminaler senare utan att röra kraftrummet, och 65dB-fläktarna nådde aldrig förarnas vänteområde.

En distributör i Mexico City tog upp den motsatta frågan: terminalens kabel är stel när den är ny. Det lossnar efter några veckors användning och vi förflexar nu kablar på fabriken innan frakt. Hans flotta på tio enheter har inte sett ett enda modulfel sedan dess.

Vanliga frågor

F: Kan jag lägga till fler vapen till ett 600kW delat system senare?

A: Ja. Terminalräkningen ställs in vid beställningstidpunkten men ändras senare; skåpet stöder redan 2-16 kanoner.

F: Är terminalen verkligen tyst?

S: Den luftkylda standardterminalen är nästan tyst; den vätskekylda nynnar ungefär lika högt som en stationär PC.

F: Vilken inspänning behöver jag på plats?

S: AC480V ±10% vid 50/60Hz, den nordamerikanska kommersiella standarden.

F: Kan ett skåp mata terminaler på olika platser?

S: Inom praktiskt kabelavstånd, ja; vi beräknar spänningsfall och kabelstorlek från din platsplan.

F: Behöver systemet en transformator?

S: De flesta platser matar skåpet direkt från en 480V-tjänst; om ditt elnät levererar mellanspänning, avbryts först en transformator.

F: Vad händer om en strömmodul går sönder?

S: Skåpet minskar med den modulens andel och fortsätter att ladda; du byter modulen medan resten av stationen körs.

F: Vilka kontakter finns tillgängliga?

S: CCS1, CCS2, GB/T, CHAdeMO och NACS, i valfri blandning över terminalerna.

F: Är ett delat system på 600 kW överdrivet för en liten stad?

S: För en hörnplats med 2 pistoler, ja, en integrerad enhet är billigare; för alla webbplatser med en tillväxtplan, nej.
