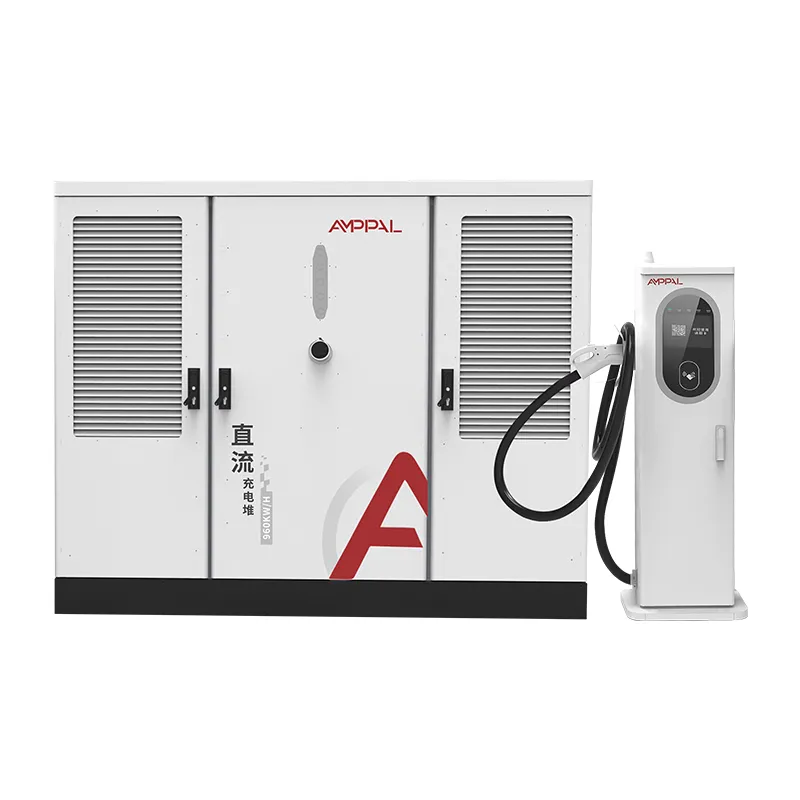

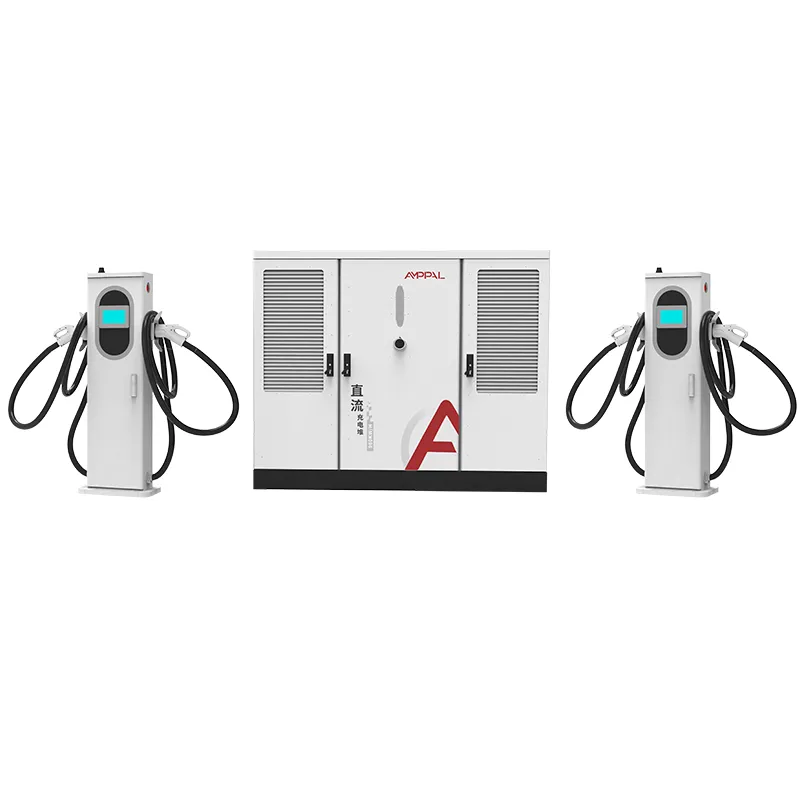

720kW Split-Type Ultrasnabb EV-laddare för tunga EV-flottor

Skala från 2 till 16 vapen på ett skåp

En laddningsplats är en satsning på en siffra som ingen vet: hur många bilar som kommer att dyka upp år tre. AF-DC-720-serien är byggd för att förlora den satsningen på ett elegant sätt.

Skåpet är fixerat till 720kW, men antalet uttag är en urtavla, inte ett beslut. Två terminaler eller sexton, de bultar till samma skåp, delar samma kraftpool och rapporterar till samma OCPP-backend. Man börjar smått där trafiken är osäker, och utökar där det är bevisat.

Den här sidan går igenom expansionsvägen, köbeteendet vid olika pistolantal och den fasade investeringsrytmen som fungerar för riktiga stationsbudgetar.

Mönstret vi ser över 40+ exportländer är konsekvent: operatörer som fasar ut sina terminaler slår operatörer som gissar den slutliga storleken på dag ett.

Varför Gun Count definierar kundupplevelsen

Peak power säljer projektet; Vapenräkningen avgör om förarna kommer tillbaka. Relationen mellan dem förtjänar en närmare titt.

Fler pistoler innebär kortare väntetider även när poolen på 720 kW är oförändrad, eftersom effekten per session sjunker innan en förare avvisas.

En 16-kanonanläggning med 720kW ger varje aktiv session cirka 45kW i genomsnitt, tillräckligt för en långsam men komplett laddning; en 4-kanonplats ger 180kW per bil.

Att köa matematik är enkelt: med 16 vapen och en 15-minuters genomsnittlig session rensar platsen ungefär 60 fordon per timme vid fullt utnyttjande.

Snabba fack och långsamma fack kan samexistera: tilldela 600A vätskekylda terminaler till lastbilar och 250A luftkylda till bilar på samma skåp.

Terminaler kan iscensättas i omgångar, så samma skåp tjänar 4 vapen detta kvartal och 8 nästa kvartal utan ett andra kraftrum.

OCPP-fjärrkontroll låter dig sätta på pistolkraften under rusningstid och lyfta den på natten, vilket förändrar upplevelsen utan att byta hårdvara.

Tekniska specifikationer

Planeringsscenarier för 720kW stationer

Greenfields motorvägsplatser öppnas med fyra kanoner och lägger till fyra till var sjätte månad när trafiken mognar.

Stadsnav där hyresvärden beviljar golvyta för skåpet nu och terminalpositioner när hyresgäster anmäler sig.

Depå-plus-public hybrider: 2 kraftiga vätskekylda fack för flottan, 6 luftkylda fack för allmänheten, allt i ett skåp.

Tillfällig eller händelseladdning där en 16-terminals konfiguration installeras under en säsong och delvis tas bort efter.

Flerstegsanbud där bolaget godkänner 720kW kapacitet en gång och operatören fasar in hårdvaran.

Energidelningslogik över 2 till 16 uttag

Styrenheten behandlar 720kW som en pool och varje terminal som en kran. När en session startar kontrollerar poolen sin begäran mot vad som är gratis och ger kraft; sessioner som redan körs avbryts inte, de ser helt enkelt poolen krympa runt dem.

Vid 16 aktiva sessioner får varje bil ungefär 45 kW, vilket fortfarande flyttar en genomsnittlig EV från 20 % till 80 % på ungefär en timme. Vid 4 aktiva sessioner kan varje bil dra upp till 180kW, och ett enda fordon kan ta hela 720kW om inget annat laddas.

Prioritetsinställningen i OCPP låter en operatör skydda flottans utrymmen: en depå kan täcka offentliga terminaler på 30 kW samtidigt som den garanterar 600A för sina egna lastbilar. Allt detta är konfiguration, inte teknik.

Spänningsförfrågningar spelar också roll. Utgångsområdet 300-1000VDC täcker 400V-klassens bilar och 800V-klassens lastbilar på samma buss, så ingen pistol är strandsatt av arkitekturen.

Efterlevnadstestning och kvalitetssäkring

Expansionsflexibilitet betyder ingenting om certifieringen inte täcker den konfiguration du skickar, så varje kombination testas som ett system.

UL 2202-2022 och UL 2231-2-listan gäller för skåpet med 2 till 16 uttag, inte bara en referenskonfiguration.

IP54 kapslingstestning täcker skåp och terminaler; proverna är vattenstråle- och dammtestade enligt listningsprogrammet.

Effektfaktorn mäts vid full belastning på varje skåp och måste avläsas ≥0,99 innan den släpps.

En 48-timmars inbränning kör varje enhet genom del-, full- och tomgångscykler, med data som loggas per serienummer.

Fabrikskvalitetsgrindarna inkluderar vridmomentrevisioner, kabeldragningskontroller och ett slutgiltigt kontaktinsättningstest på varje pistol.

Inuti vår fabrik: Robotsvetsning till sluttest

Steg 1. CNC-stansning och laserskärning formar kapslingarna från belagda stålspolar.

Steg 2. FANUC svetsrobotar monterar ramar; TRUMPF kantpressar viker ihop de yttre panelerna.

Steg 3. Pulverlackering och ugnshärdning ger den IP54-klassade finishen dess hållbarhet.

Steg 4. AC-ledningar av brytare och distribution sker på AC-ledningen; DC-modulmontage görs separat.

Steg 5. Tilldelningskontrollern blinkar med kundens OCPP- och terminalräkningskonfiguration.

Steg 6. Ett fullständigt 720kW belastningstest verifierar effektivitet, effektfaktor och uteffekt.

Steg 7. Enheter kör 48-timmars inbränning; eventuella fel utlöser omarbetning och en ny testcykel.

Steg 8. Slutlig inspektion och packning; Anläggningens årliga kapacitet överstiger en miljon enheter, och 2024 passerade leveranserna en miljon.

Storleksguide: Vapen, kraft och köbeteende

Börja med den kö du kommer att acceptera. Om en 10-minuters väntan är gränsen, behöver en station ungefär en pistol per 12 fordon per timme med toppbehov. Den tumregeln sätter en livlig motorvägsplats vid 8 till 16 kanoner och en liten stad vid 2 till 4.

Kontrollera sedan effekten per pistol. Under cirka 40 kW i genomsnitt sträcker sig sessionerna över en timme och förarna går. Om din prognos ger en genomsnittlig effekt under 40 kW är svaret färre vapen, inte fler.

Köp inte 16 vapen för en plats med en kapacitet på 720 kW och en daglig volym på 20 bilar. Skåpet stödjer det, men kömodellen behöver det inte, och terminalinvesteringen står stilla. Börja vid 4, växa till 8, titta på data.

En ärlig notering: om din webbplats aldrig kommer att överstiga 4 vapen och aldrig ser lastbilar, är en integrerad enhet med lägre effektklass det billigare svaret. Den delade arkitekturens flexibilitet har ett pris, och du ska inte betala det för en hörntomt.

Varför webbplatsoperatörer väljer AMPPAL för tillväxt

Terminaler beställs i omgångar mot ett skåp, så den andra utbyggnaden kostar en terminalleverans, inte en ny elinstallation.

15-20 arbetsdagars leverans efter ritningsgodkännande, och MOQ av en container, som passar stegvis utrullning.

OEM/ODM-varumärke, anpassade kabellängder och kontaktblandningar per batch, så att varje expansion kan följa marknaden.

UL 2202-2022 och UL 2231-2 listade; CE, CB och TUV för andra regioner.

En tillverkare som grundades 2014 med 260+ anställda och 40+ exportländer, plus 200+ stationer som vi driver själva.

Lådor, containerladdning och dokument

Skåpet är packat i en trälåda med stålram med lyftöglor; terminalerna pallas med kablar lindade och kontakter vadderade. Lastplaner ritas per beställning så en 40 fot hög kubbehållare tar skåpet plus terminalbatchen du faktiskt beställde.

Villkoren är FOB Ningbo eller CIF till destination. Dokumentuppsättningen, fakturan, packlistan, fraktsedeln och UL-testrapporterna lämnar vårt kontor inom 3 arbetsdagar efter avseglingen.

För fasade projekt kan vi dela upp försändelser, skicka skåpet första och senare terminalpartier, med separat pappersarbete varje gång.

Kundsupport och fältservice

Två års standardgaranti på skåp, terminaler, moduler och styrenhet.

Reservterminaler och kraftmoduler i lager; byte över fartyg för garantifel inom 5 arbetsdagar.

Fjärrstyrd OCPP-diagnostik för köinställningar, effektlock och felloggar, utan ett besök av en tekniker.

Idrifttagningsvägledning för varje expansionssats, inklusive en checklista för att lägga till pistoler i ett rullskåp.

Firmwareuppdateringar och konfigurationsmallar delas med varje kund, så nya terminaler ansluter sig automatiskt till poolen.

Användningsanmärkningar för konfigurationer med flera vapen

Fel: lägga till terminaler utöver de nominella 16 uttagen. Höger: stanna vid 16 och beställ ett andra skåp när kön kräver det.

Fel: ställ in varje pistol till maxeffekt i OCPP-backend. Höger: konfigurera lock per terminal så att poolen inte töms av ett stall.

Fel: lämna oanvända terminaler drivna på vintern. Höger: använd standbyläge per uttag för att minska tomgångsförlusterna.

Fel: blanda 50Hz och 60Hz regioner på en delad matare. Höger: bekräfta att ingången på plats matchar AC480V ±10% vid 50/60Hz före installation.

Fel: hoppa över kvartalsfiltret rent på luftkylda terminaler när antalet pistoler ökar. Höger: lägg terminalunderhåll på ett schema som skalas med antalet uttag.

Vad stationsoperatörer säger efter sex månader

En motorvägsoperatör i Texas, USA öppnade med 6 kanoner på ett 720kW skåp och utökade till 12 efter fem månader. Hans rapport: den andra terminalbatchen var online på två dagar, och skåpet behövde aldrig öppnas under utbyggnaden.

En bussdepåchef i Baku, Azerbajdzjan kör 16 vapen på ett skåp och klagar bara över att OCPP-instrumentbrädan inte visar historiken per pistolsession tillräckligt långt tillbaka för hans månatliga rapporter. Själva hårdvaran har loggat 99,2 % drifttid.

En mallutvecklare i Dubai, Förenade Arabemiraten började med 4 kanoner på 720 kW och beskriver kön som hanterbar, men medger att han underskattade hur många förare som skulle ladda under kvällstoppen och planerar ett andra skåp istället för att skjuta alla 16 kanoner på denna plats.

Vanliga frågor: Skala din station

F: Kan 720kW-skåpet verkligen börja med 2 pistoler?

S: Ja, minsta beställning är 2 terminaler; fler tillkommer senare mot samma skåp.

F: Hur lång tid tar det att lägga till terminaler till en löpstation?

S: Vanligtvis en arbetsdag för montering, kablage och OCPP-konfiguration.

F: Vad händer med kraften per pistol när platsen fylls upp?

S: Poolen delar sig jämnt efter begäran; vid 16 sessioner får vardera cirka 45kW, vid 4 sessioner cirka 180kW.

F: Behöver jag en större matare om jag lägger till vapen senare?

S: Nej, ingången på 720 kW förblir densamma; endast uttagets hårdvara ändras.

F: Kan lastbilar och bilar dela skåpet?

S: Ja, med 600A vätskekylda terminaler för lastbilar och 250A luftkylda för bilar.

F: Är 16 vapen den hårda gränsen?

A: Ja per skåp; utöver det, lägg till ett andra skåp och håll platserna åtskilda i OCPP.

F: Vilka kontakter kan terminalerna bära?

A: CCS1, CCS2, GB/T, CHAdeMO och NACS, kan tilldelas per terminal.

F: Vad är leveranstiden för en gradvis lansering?

S: Varje batch skickas 15-20 arbetsdagar efter ritningsgodkännandet, så fasningen saktar inte ner dig.
